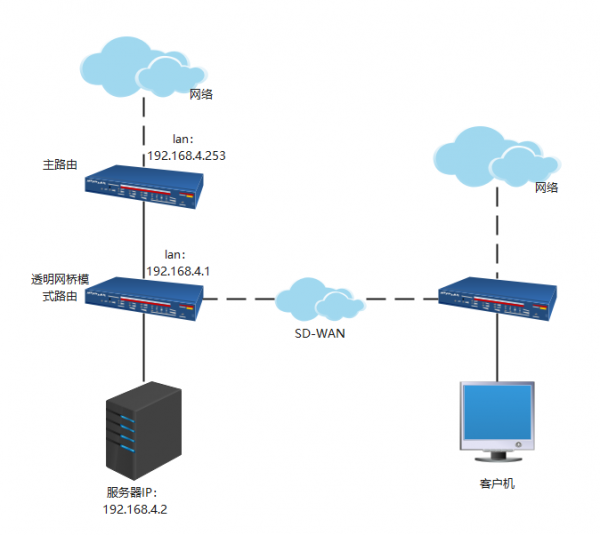

網路拓撲:
實現目的:
實現不改變原有網路拓撲情況下,其他網路節點路由或客戶端可以訪問主路由下伺服器。
網路拓撲說明:
主路由--透明網橋模式路由--伺服器,主路由和透明網橋模式路由需要在同內網,透明網橋模式路由和其他節點網路組網。
SD-WAN透明網橋模式路由設定:
在網路設定--內外網設定,lan口高階設定下繫結兩個網口,一個網口接主路由另外一個網口接伺服器。lan口地址需和主路由同內網。
做一條靜態路由,目的地址填寫0.0.0.0子網掩碼填寫0.0.0.0(0),閘道器指向主路由閘道器。

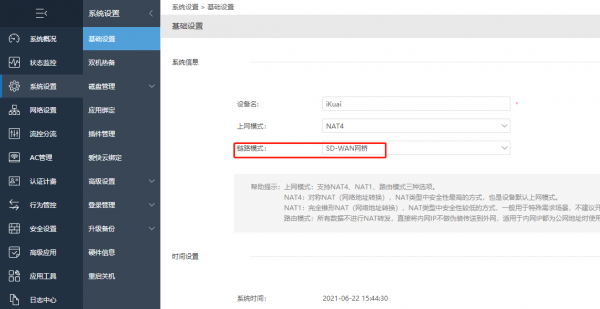

在系統設定--基礎設定,設定鏈路模式,將鏈路模式改為SD-WAN網橋模式。
開啟DHCP,讓伺服器獲取到地址。

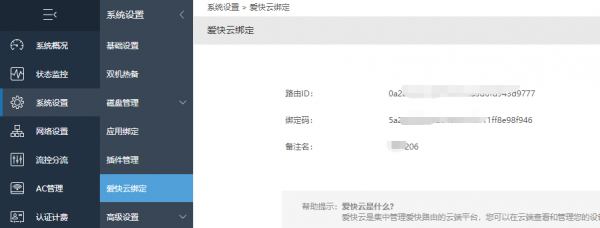

繫結愛快雲。

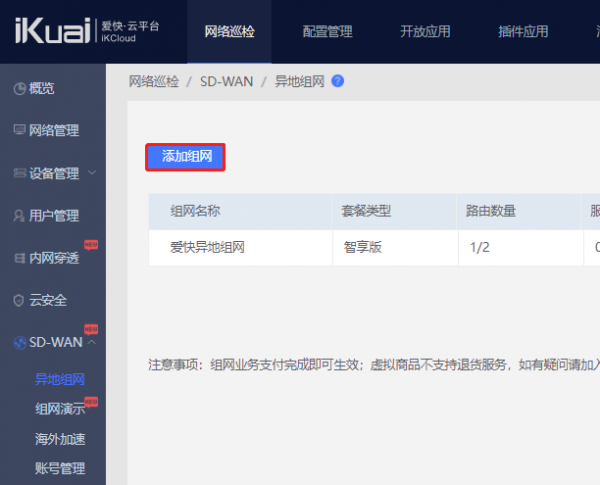

登入愛快雲開通異地組網,繫結組網裝置。

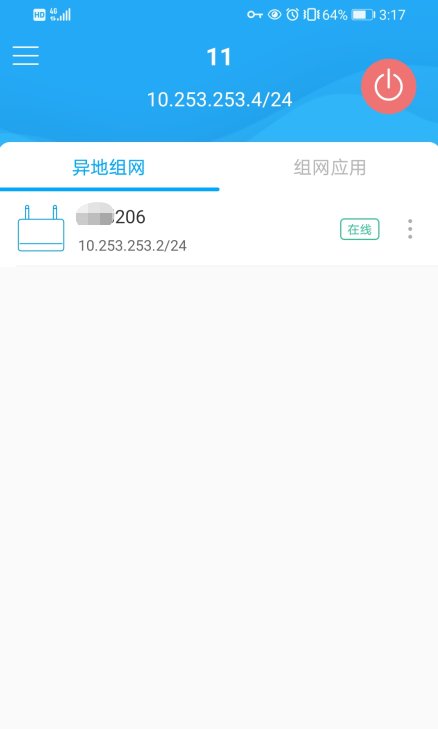

客戶端組網。

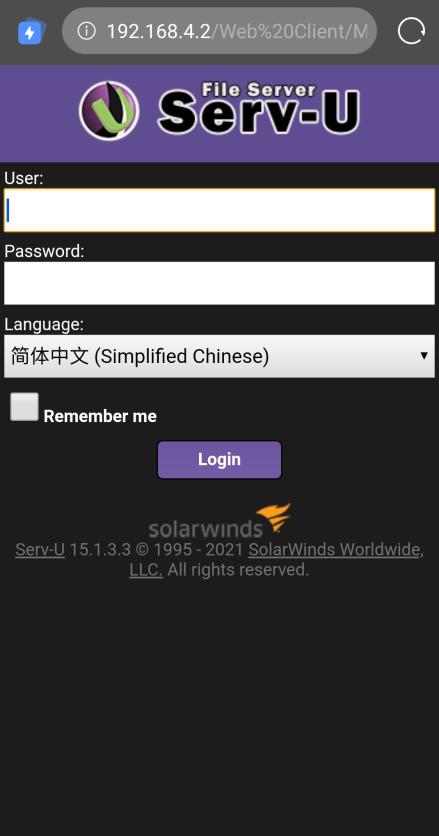

訪問內網資源。
