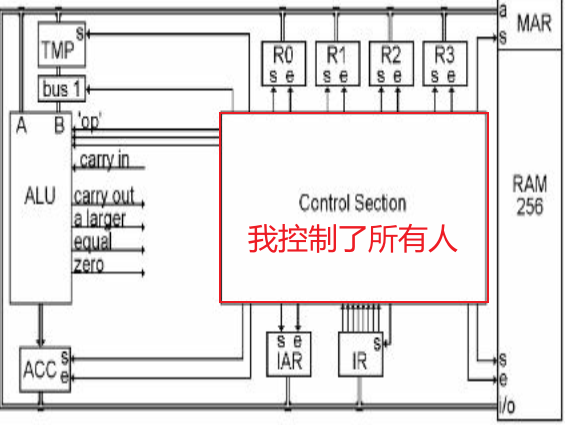

完成1.3、1.4、1.5之後，我們就只差“根據時鐘滴答完成6個操作”，就可以做出來自己的晶片。下面，我們就完成這個晶片的核心管理者：Control Section

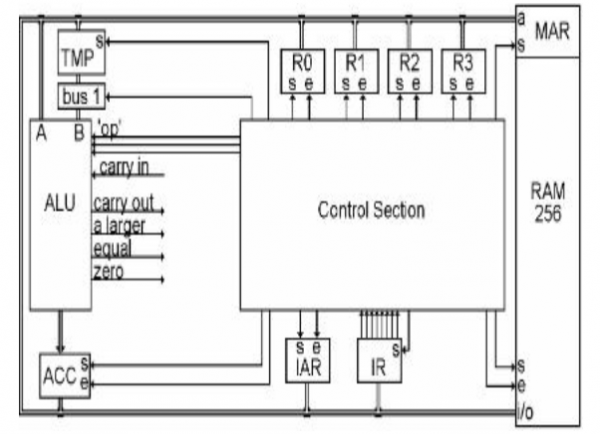

Control Section控制了晶片內部所有已有的器件。比如IAR暫存器的S開關、E開關。還記得S\E開關分別是幹啥的麼？S是設定使能開關，E是輸出使能開關。
時鐘滴答
最簡單的時鐘電路：

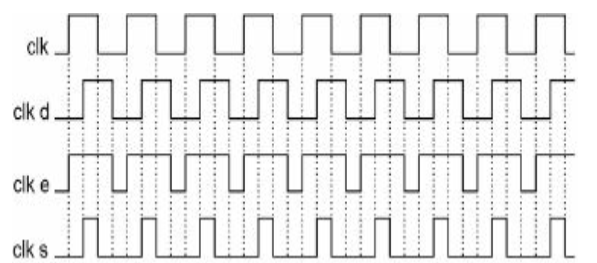

Control Section控制了所有暫存器的S\E開關，但是所有暫存器的開關肯定是用到的時候才能開啟，不能常開。所以我們採用如下過程生成clock s、clock e兩個時鐘訊號：
首先，藉助線路的延遲，我們將clk延遲1/4個週期得到clock d：
然後利用或門、與門，我們生成clock e、clock s：
在一個時鐘週期內，只有暫存器A的E開關和暫存器B的S開關同時為高電平時，暫存器A的內容才會複製到到暫存器B裡面。
閘電路搭建計步器
怎麼講了半天沒講到6個步驟是怎麼迴圈執行的？彆著急，馬上就來。
按照我們的要求，步進器要完成下面的功能：有6個輸出，每個中滴答有且只能有一個輸出為高電平（表示選中），且要能夠迴圈操作。
廢話不多說，上電路：
可以看到隨著時鐘滴答，step1、2、3、4、5、6、7依次變為高電平。
如何得到一個迴圈呢？我們來個取巧的方案：
當7位為高電平的時候，就復位一下：(妥妥浪費一個時鐘週期）
執行ADD指令

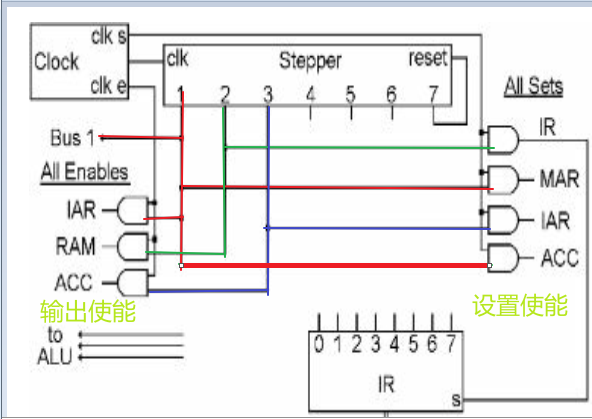

有了計步器，我們就可以考慮把計步器的6個輸出和對應的器件的s、e開關連線起來，執行每個時鐘滴答應該完成的動作：
左邊的暫存器輸出使能，右邊的暫存器設定使能。以計步器的輸出1位高電平使能為例講解：此時bus 1的e開關開啟，IAR暫存器的e開關開啟，MAR暫存器的s開關開啟，ACC暫存器的s開關開啟。透過匯流排，IAR的值傳遞給了ACC\MAR。bus 1的輸出直連傳遞給ALU。
還記得這個是啥麼？
- 獲取指令地址，同時“PC自增1”。複製IAR暫存器。複製到MAR（RAM地址暫存器，還記得麼），同時也複製到ALU的輸入:ACC暫存器。使能bus1暫存器（一個神奇的魔鬼數字1，和PC自增1聯絡起來了）。！！！對於step2\step3大家可以自己分析。
對於執行ADD指令，計步器這麼連線：
第4步：R1暫存器的值被設定到了TMP暫存器中。
第5步：R0暫存器的值被設定到了ACC暫存器中
第6步：ACC暫存器的值被設定到了R0暫存器。

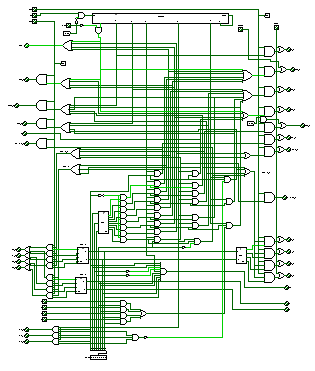

完整電路圖
完整的連線，需要遍歷所有指令連線一遍計步器的輸出。前面ADD命令我們已經完成了，其他指令也就很簡單了。大家可以自己來一遍
你的第一個晶片
你的第一個晶片就這樣完成了，後面新增I\O輸出、顯示也不過是新增新的暫存器和指令而已。
附一個JS做得CPU模型網站：
http://www.buthowdoitknow.com/but_how_do_it_know_cpu_model.html
