一.名稱:
2P3超外差式半導體中波收音機(套件)
二.元器件:
2P3超外差式半導體中波收音機套件主要分: 機殼及揚聲器，印刷電路板，磁棒及線圈，電池盒，二極體、三極體，低頻放大及功放晶片，電阻器及電位器、電容器及雙聯可變電容器，中周等部件組成。該套件的各個零部件出廠時分類清晰、包裝考究。見圖2-1與圖2-2所示。

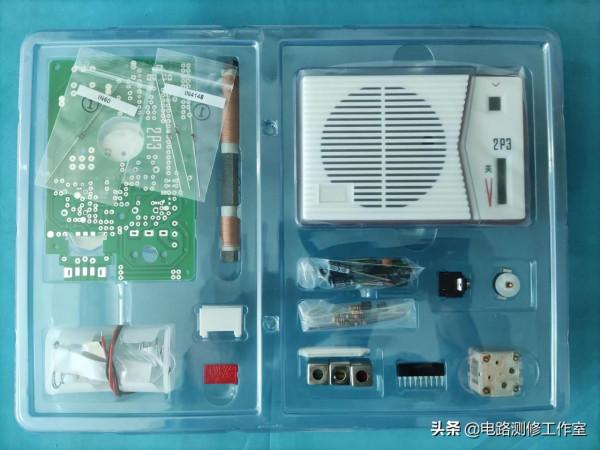

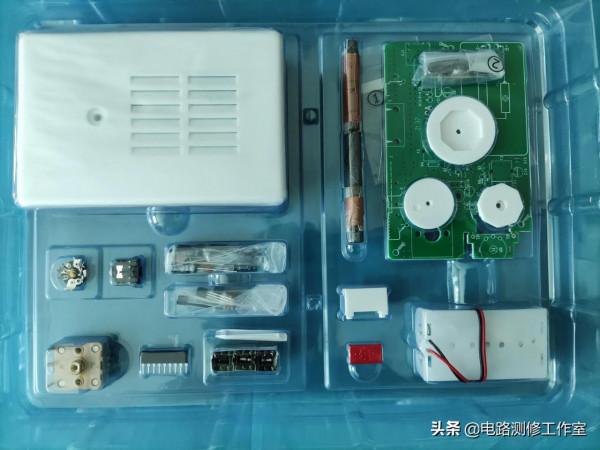

圖2-1.分類清楚、包裝考究的2P3收音機的套件正面
圖2-2.分類清晰、包裝考究的2P3收音機的套件背面
三.參考資料:
2P3超外差式半導體中波收音機(套件)所附一套比較詳細的技術說明資料。主要內容分別有: 簡介、工作原理、印刷電路板及裝配示意圖、電路原理圖、套件清單、常見器件符號識別說明、套件安裝指南、安裝後的除錯等見圖3-1至圖3-14所示。

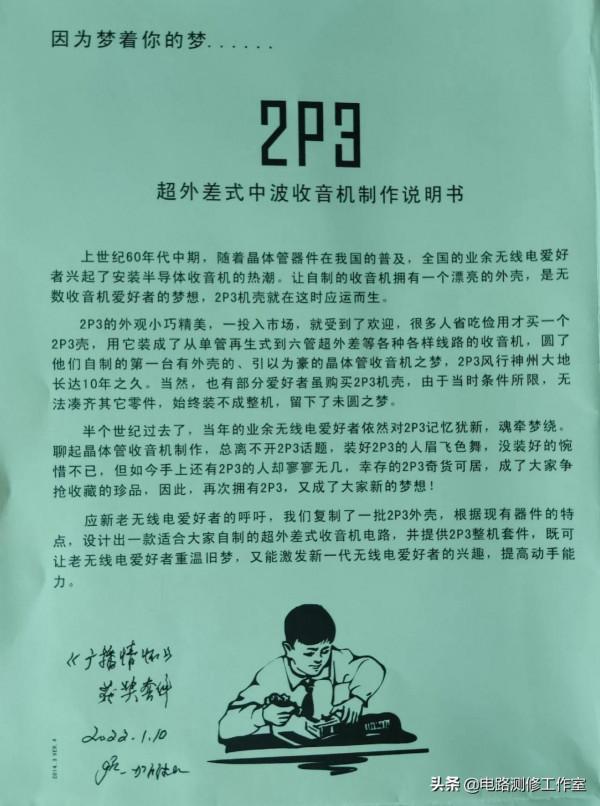

圖3-1.2P3收音機套件簡介
圖3-2.2P3收音機套件均裝配好後的外形與內部照片
圖3-3.2P3收音機的工作原理說明
圖3-4.2P3收音機印刷電路板及裝配示意圖

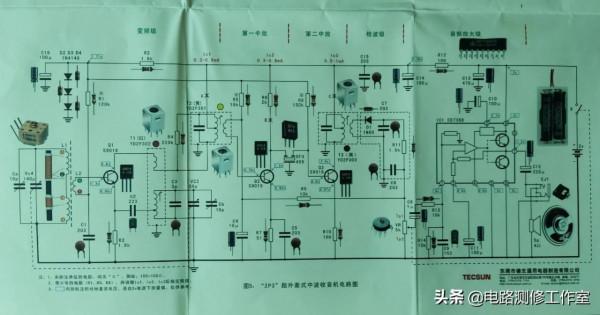

圖3-5.2P3收音機電路原理圖
圖3-6.2P3收音機套件清單表

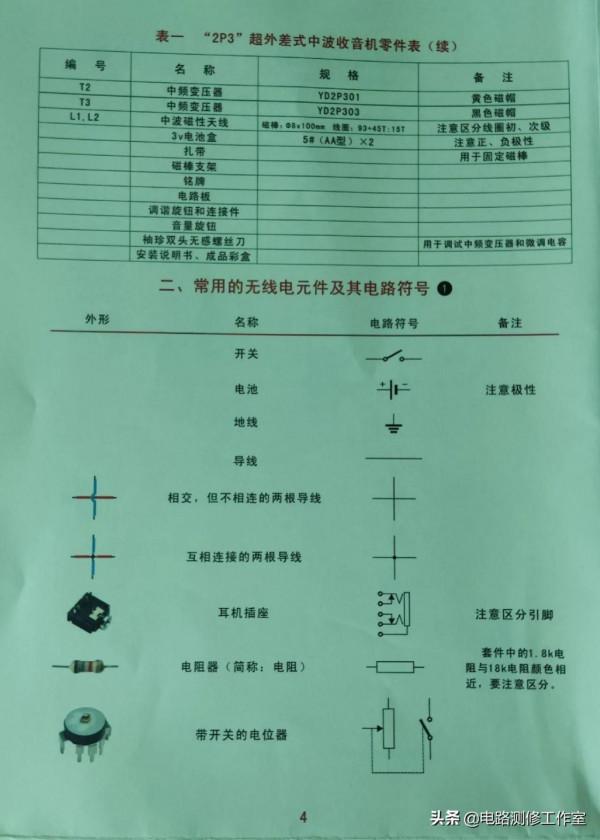

圖3-7.2P3收音機套件清單續表及常見電子元器件符號說明1
圖3-8.2P3收音機套件常見電子元器件符號說明2

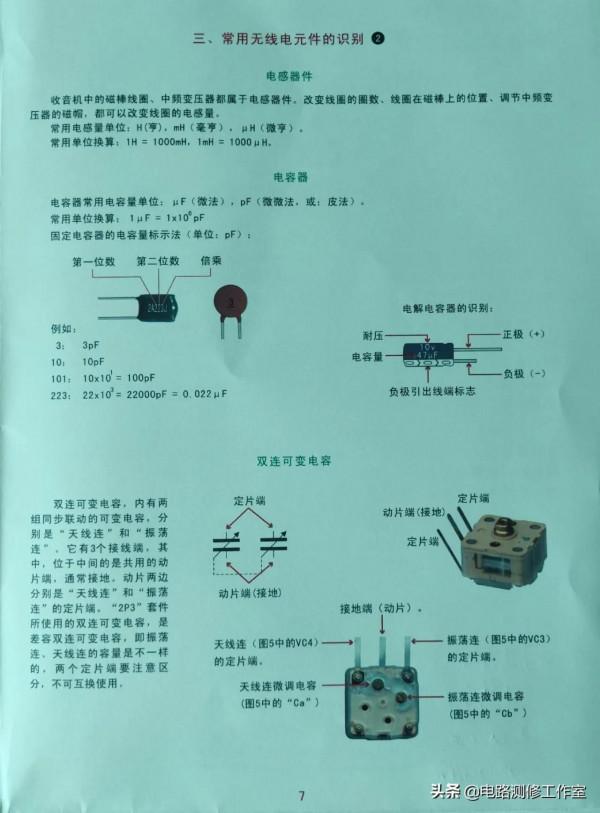

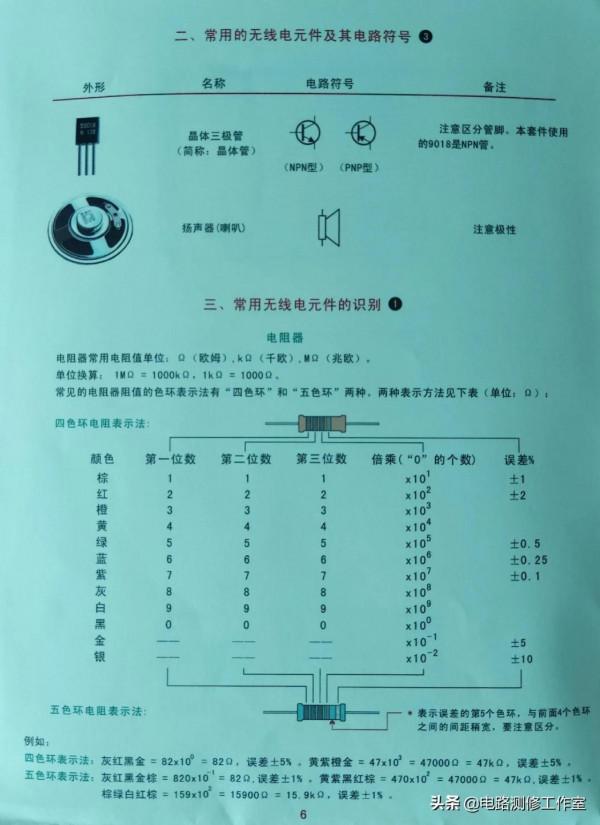

圖3-9.2P3收音機套件常見電子元器件符號說明3及元件識別1
圖3-10.2P3收音機套件元件識別2
圖3-11.2P3收音機套件元件識別3及安裝指南1
圖3-12.2P3收音機套件安裝指南2

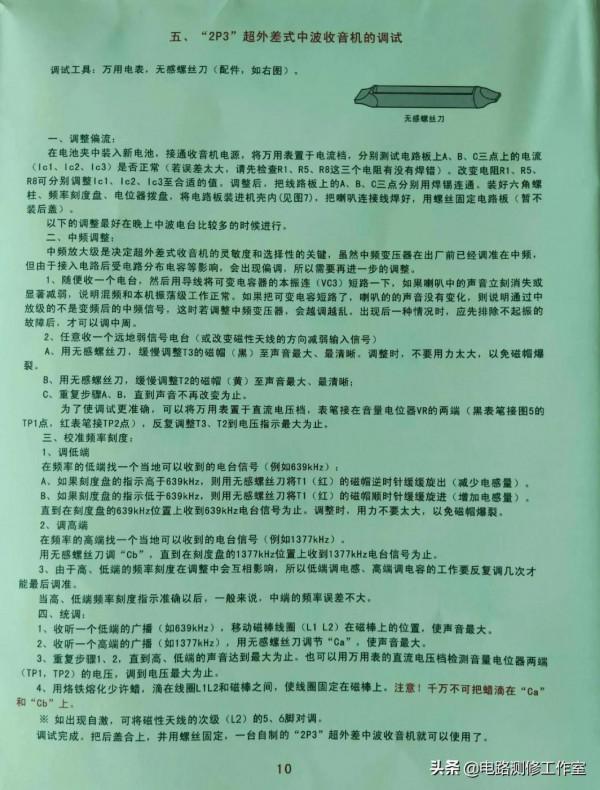

圖3-13.2P3收音機套件安裝後的除錯

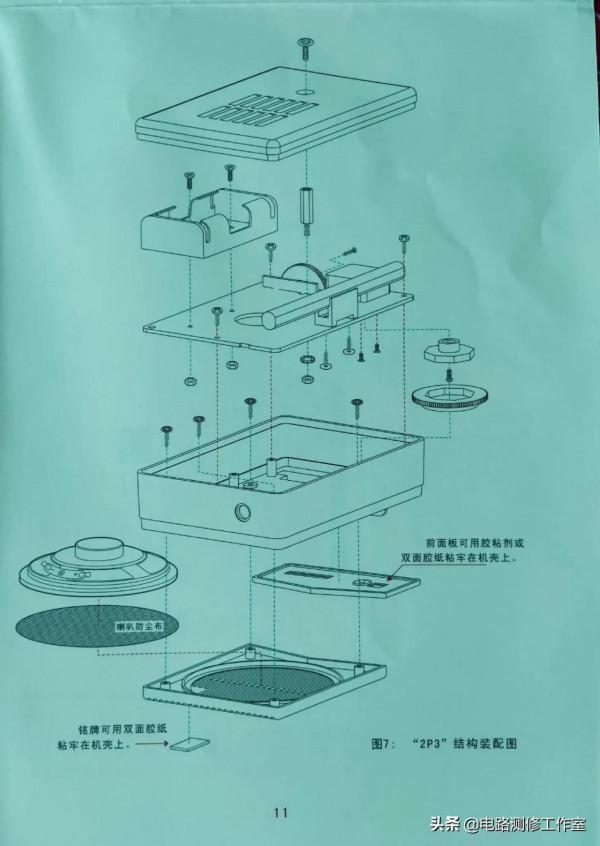

圖3-14.2P3收音機套件裝配示意圖
四.器件及檢測:
參照套件清單給與器件的數量清點；對於有電引數的元器件予以檢查和測量，當然在焊接前進行檢查測量均可。
圖4-1.2P3收音機套件全部零部件考究包裝的正面
圖4-2.2P3收音機套件全部零部件考究包裝的背面
五.元件焊前準備:
在將元器件焊接到印刷電路板上之前，應該先把下面的準備工作完成了。具體是: 1.將附帶的紅面板“銘牌”裝好，紅銘牌字元為雙面均有顯示，一面為“東方紅”、另一面為“工農兵”，這裡採用了工農兵，見圖5-1。2.把面板的四個螺絲安裝好、它同時也是固定揚聲器的，見圖5-2所示。3.藉助於刻刀等工具，小心將電位器用小板從印刷電路板主機板上拆下來，並同時把拆除後的殘餘邊緣處理乾淨，見圖5-3和圖5-4所示。
圖5-1.2P3收音機套件機殼正面紅銘牌已貼上完畢

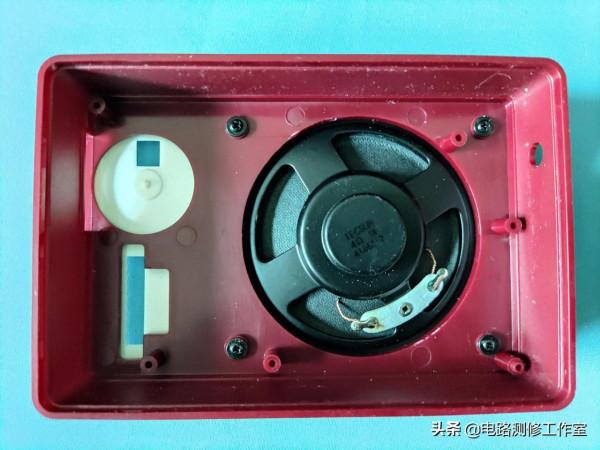

圖5-2.2P3收音機套件的固定喇叭與前面板的四個螺絲已安裝完畢
圖5-3.2P3收音機套件印刷電路板正面、準備拆下電位器小板
圖5-4.2P3收音機印刷電路板背面、電位器小板已拆下來
六.元器件焊接步驟:
焊接元器件的次序仍然是，先小後大的原則，即先將電阻器、電容器包括電解電容器，以及二極體、三極體和整合塊焊好；接著把中周以及可變電容器與電位器等焊上，注意！這裡電位器的安裝焊接要麻煩一些，也就是，電位器要先焊好在前述拆下來的小電路板上，並將電位器上的旋轉盤用小螺絲固定好，然後再把它們稍點焊在大印刷電路板上“可暫時點焊上兩處”，為了達到良好的使用習慣，這裡將點焊安裝了的小板同時和主機板按正常情況把它用螺絲固定在機殼內“見圖6-1和圖6-2”，由面板處調整好電位器旋轉盤的位置，使這塊小板在主機板上恰到好處的位置上，然後小心一點將主機板從機殼內取下來，最後把小板徹底焊牢在主機板上；目的就是，小板焊好後，電位器的旋轉盤應該是上下撥動自如且沒有卡碰等現象即可。這種帶有小板的電位器焊接步驟可以不受上述步驟的前後限制，因為它的焊上與否，對各個元件焊接工作沒有多大影響。最後把磁棒與線圈固定和焊接在主電路板上，至此，此項工作告一段落。完成後的情況見下節的圖7-1所示。
圖6-1.2P3收音機主機板固定好後調整電位器機內示意圖
圖6-2.2P3收音機調整電位器機殼正面示意圖
七.各級電流電壓測量:
在全部元器件按說明均焊接完成後“見圖7-1和圖7-2所示”，使用指標式萬用表的歐姆檔“一般在X1KΩ檔上”，在閉合電位器開關的情況下，檢測一下電源兩端的電阻值，該阻值不應該太小，也就是不能有短路現象，這裡測得的電阻值為大於＞6KΩ “測量時萬用表的紅筆接電池的負極” 確切沒有問題了，即可裝上電池進行下一步的工作點的測量步驟，檢測測量具體場景見圖7-3所示。具體實測資料與說明書要求值比較如下:
裝上兩節5號電池，電位器處於關閉狀態，由萬用表的mA檔，兩隻表筆分別測量電位器開關的兩端，此時測得這時的開路電流: Ioo=5.91mA。
1.低放模組的中點電壓: Vic=1.21V(要求值1.20V)
2.第二級中放工作電流: Ic3=0.73mA(要求值0.5-1mA)
3.第一級中放工作電流:Ic2=0.41mA(要求值0.3-0.6mA)
4.變頻級工作電流:Ic1=0.42mA(要求值0.3-0.6mA
5.變頻級、第一中放級、第二中放級電流測量點都給與短接後，測得整機靜態工作電流:Io=7.18mA。

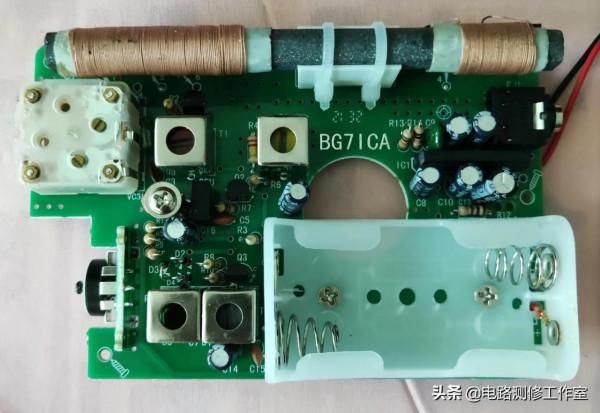

圖7-1.2P3收音機電路板上元器件均焊接好示意圖

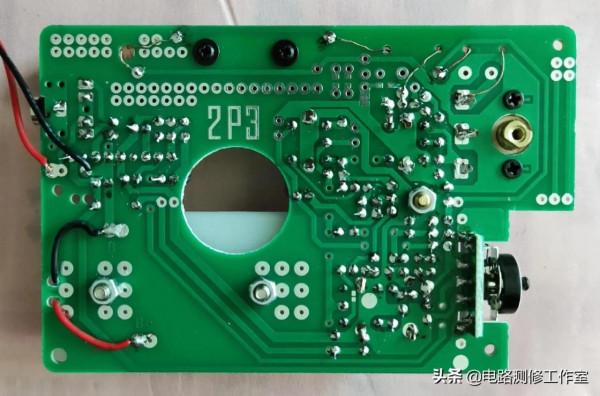

圖7-2.2P3收音機電路板上元器件均焊接好示意圖

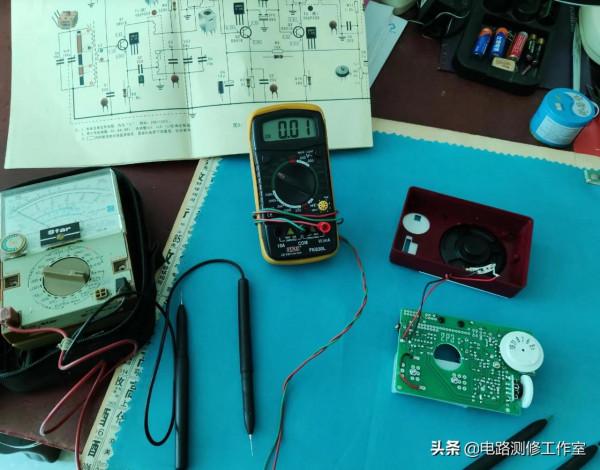

圖7-3.2P3收音機套件DIY後準備檢查測量各引數示意圖
八.試接收廣播電臺效果:
完成上述步驟後，就可以按照說明書上的介紹進行除錯與統調工作了“說明書講得很詳細，這裡不再贅述”。由於這套收音機套件電路設計合理、元器件質量選購優質，又是著名廠家所為，故收音機無論從靈敏度，還是選擇性上來比較，均稱得上是優品。在白天的環境裡，接收中波電臺，也能達到收臺靈敏、聲音清晰且選擇性可以等效果。筆者隨後將上傳這臺使用套件組裝的收音機接收中波廣播電臺實效的影片，家人及愛好者有時間的話，給與笑納。
圖8-1.2P3收音機套件全部安裝完畢可以放入機殼內啦
圖8-2.2P3收音機DIY完畢欲進行統調程式

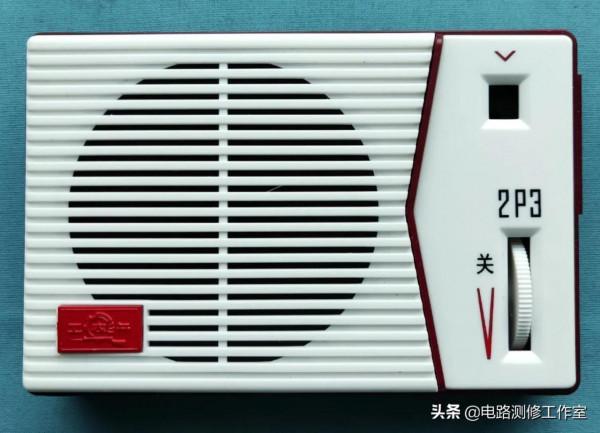

圖8-3.DIY後的2P3收音機可以收聽廣播電臺的完整外觀
九.DIY過程中有關注意事項:
1.在安裝面板與固定揚聲器時，注意揚聲器的位置不要有一點偏斜，否則會帶來面板的不規整性等問題。2.在電位器小板焊好在主機板上之後，這時如果還有其他元件還沒有焊完，那麼應及時卸下它的旋轉盤，待正式裝入機殼內時再安裝上它。3.為了一次成功，焊接時注意: 電解電容器，二極體的兩腳的正負極不要搞反；三極體、整合塊的引腳的排序不能弄錯。當然，磁棒上的幾組線圈的各個引線腳焊在電路板上也有要求，應按照說明書嚴格進行焊接。
另外，這裡好像要注意二個問題，一個是由安裝說明書上看到，揚聲器也就是喇叭的兩端引線在電路中的連線是有極性的，但目前這套套件裡的喇叭沒有像說明書上的揚聲器給予表出正負極來，這裡索性就按安裝說明圖中的位置來確定它的極性了“見圖9-1”圖中喇叭引腳旁的紅色標記是作者所為。另一個就是由說明書上的電路圖中可以看出，在中放之後的檢波迴路“它包括檢波二極體及濾波用電容器和電阻器等，見圖9-2中虛線所圍部分”，見圖是需要給與遮蔽的，其實它就是使用了一箇中周的金屬外殼來實現的。這個空中周外殼實際上就在套件裡一個標有“摩機電阻”字樣的小塑膠袋中，很容易找到的。
圖9-1.揚聲器接線端子注意極性示意圖
圖9-2.檢波部分電路需要遮蔽部分示意圖
關於上述揚聲器接線端子極性與檢波部分需要遮蔽的兩個問題的一點粗淺體會，這裡所說的這兩個問題，在我們一般普通的收音機設計和安裝中是很少碰到和使用的，所以不被注意和重視的！如揚聲器接線極性問題，揚聲器所謂極性就是它的發聲相序問題，它是相對而言的，只有在同時使用兩個以上喇叭時，才被重視；我們知道，在音響裝置中有多組揚聲器的情況下接線才需要有極性區分的。本套件僅一隻喇叭，為什麼要這麼做？好像有點費解！至於給檢波電路做遮蔽，來阻擋外界給與它們不必要的電干擾，進而達到淨化收音效果和質量是不難理解的！是否前述的揚聲器接線注意極性問題，也有這方面的考慮？如果有機會應請教一下生產廠家，好解疑雲。有知道的朋友或家人，也可給予留言或討論！
