黑鯊遊戲手機4S，內部有著上下雙揚聲器+遊戲肩鍵+120W閃充+144Hz遊戲屏+螢幕壓感，這些提高遊戲體驗的配置。那作為一款遊戲手機，除了這些配置外內部還有什麼以遊戲為主的設計呢？
先來看看遊戲手機最主要的IC資訊
主機板正面主要IC（下圖）:
1：Qualcomm - 高通驍龍870處理器晶片
2：Samsung - 8GB記憶體晶片
3：Samsung - 128GB快閃記憶體晶片
4：Qualcomm - 射頻收發晶片
5：Qualcomm - 5G模組晶片
6：Qualcomm - 電源管理晶片
7：Qualcomm - 快充電源管理晶片
8：Qualcomm - WiFi/BT晶片
9：QORVO - 射頻功率放大器晶片

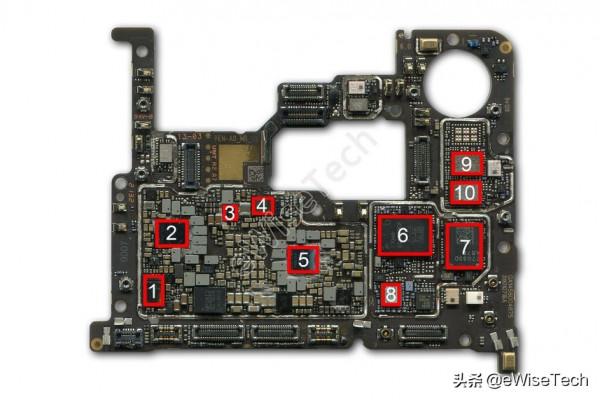

主機板背面主要IC（下圖）:
1：Qualcomm - 電源管理晶片
2：Qualcomm - 電源管理晶片
3：Cirrus Logic - 音訊功放晶片
4：NXP - NFC控制晶片
5：Qualcomm - 電源管理晶片
6：QORVO - 前端模組晶片
7：QORVO - 前端模組晶片
8：Qualcomm -前端模組晶片
9：Qualcomm - 射頻功放晶片
10：Qualcomm - 射頻功放晶片
另外根據eWiseTech統計，整機內發現將近6家國產公司器件，如艾為電子、芯源、芯海科技、普冉半導體等公司。
接下來就是看黑鯊4S是如何被一步步拆解的

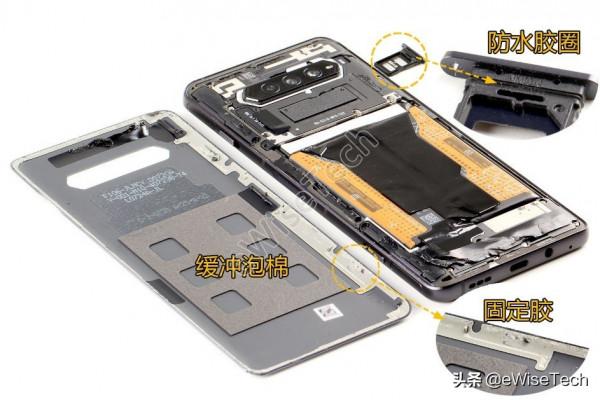

首先關機取出卡託，卡託上套有矽膠圈。後蓋為塑膠材質，加熱後，利用吸盤和撬片緩慢劃開後蓋與內支撐之間的固定膠。後蓋上貼有緩衝泡棉起保護作用。

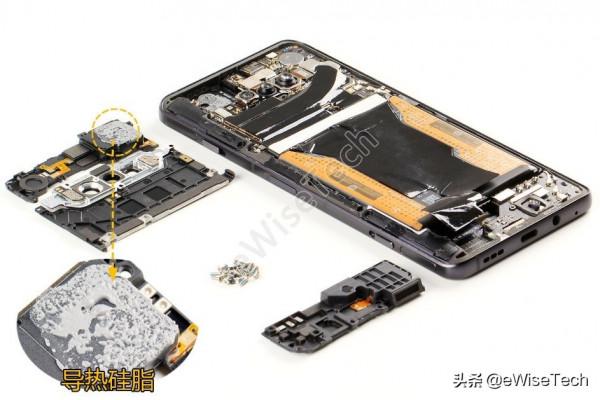

頂部主機板蓋、上下雙揚聲器模組和後置攝像頭蓋板透過螺絲固定。頂部揚聲器模組塗有大面積導熱矽脂用於散熱。
由於後置攝像頭模組的關係，主機板蓋有很大一部分是攝像頭蓋。閃光燈板位於攝像頭蓋上，另外NFC線圈在主機板蓋上。
位於主機板部分的散熱石墨上還帶有一段散熱銅管。加強整機的散熱能力。
電池透過塑膠膠紙固定，設有便於拆卸的提拉把手。電池為雙電芯設計，支援120W閃充。主副板連線軟板，USB軟板，主機板連線螢幕軟板，都透過導電膠布固定在內支撐上。USB介面處套有矽膠套起到一定的防水防塵作用。

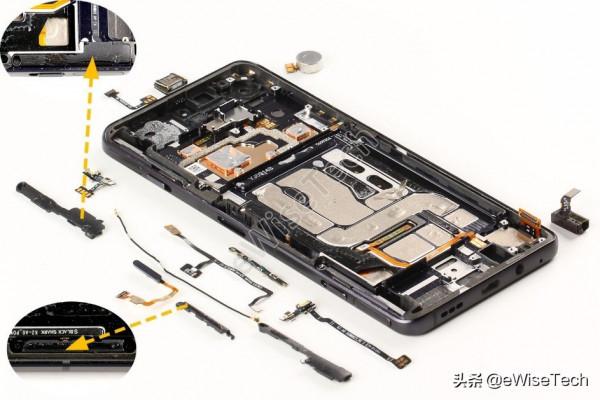

上下肩鍵軟板和側邊指紋識別感測器軟板都有塑膠蓋板固定保護。感測器軟板，聽筒，振動器和耳機孔軟板，都透過膠進行固定。

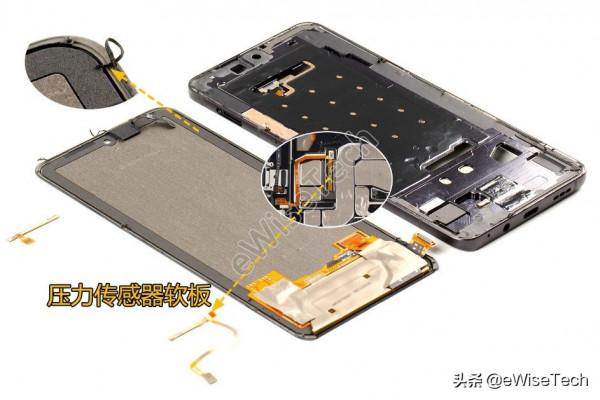

螢幕與內支撐透過膠固定，透過加熱分離。邊框處還帶有一圈泡棉。螢幕背面可以看到上下兩個壓力感測器軟板。內支撐正面貼有大面積石墨片。

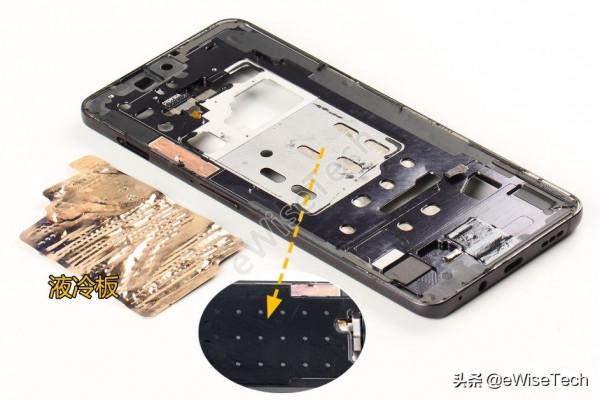

石墨片下有一塊大面積液冷板。

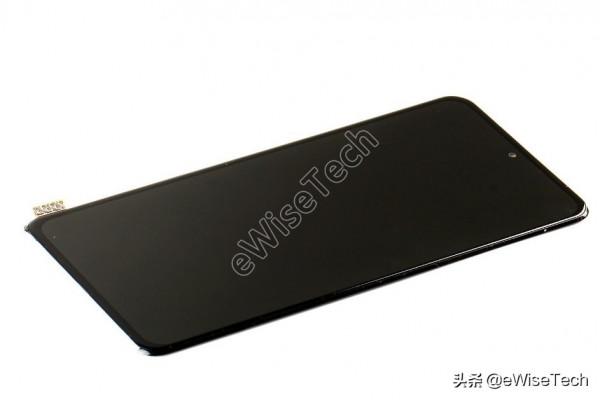

螢幕為三星6.67英寸2400x1080解析度的AMOLED屏，型號為AMS667XX01,最高支援144Hz重新整理率。
“三明治”式的散熱模式
主機板處的大面積石墨片覆蓋到電池位置，並且石墨片上貼有一整條的液冷管。
一般手機遮蔽罩為完全封閉狀態。但是黑鯊4S的主機板的遮蔽罩不是如此，主要的電源晶片等都未被覆蓋，可以透過導熱矽脂與液冷管直接接觸。同樣的未被封閉的記憶體&處理器晶片也透過導熱矽脂與內支撐上的液冷板接觸散熱，提高整體的散熱效率。
總結資訊
整機拆解難度中等，可還原性強。內部共有24顆螺絲固定，後蓋為塑膠材質。結構是比較常見的三段式結構。SIM卡託、USB介面採用矽膠圈保護，能起到一定的防塵防水作用。
內部採用導熱矽脂+石墨片+液冷管的方式進行散熱，主機板上容易發熱的晶片透過導熱矽脂與液冷管接觸，提高了散熱效率。（編：Judy）
