摘要:電瓶下方搭鐵線(G12)虛接。
故障現象:據使用者反應空調製冷效果差,接車後試車檢查發現空調壓縮機不工作,但是隻要散熱風扇工作空調壓縮機就工作散熱風扇停空調壓縮機就停。根據此故障現象分析可能有以下幾方面原因造成;
1; J519 損壞。
2; 散熱風扇控制器損壞。
3; 發動機電腦損壞。
4; 線路故障或接入不良。

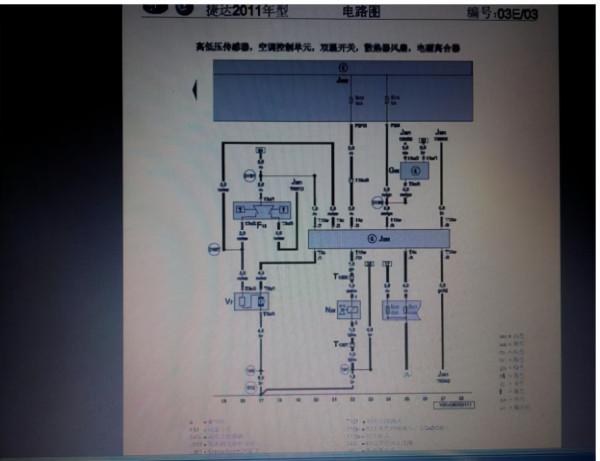

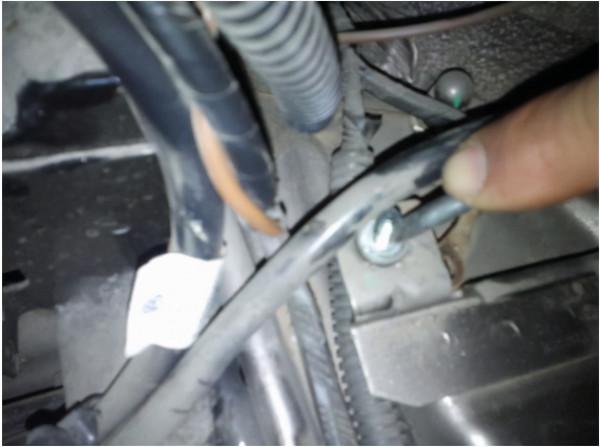

故障診斷過程: 根據以上故障原因進行診斷分析。首先連線 VAS5052 進行診斷 01 發動機內無故障程式碼,讀取資料塊 08 第 50 區,開關 A/C 開關顯示都正常發動機也提速,證明發動機電腦沒問題。更換風扇控制器後試車故障依舊。檢視電路圖根據電路圖進行查詢分析測量各供電都正常,在查詢電路圖過程中發現散熱風扇與空調壓縮機 N25 共用一個搭鐵線 G12,接地點在電瓶處。檢視 G12 發現此處固定點鬆動虛接,拆下後重新處理 G12 接地點,並重新緊固,試車故障排除。
根據故障分析; 該新車在組裝時 G12 搭鐵點處的緊固螺栓未處理好,造成搭鐵點虛接,從而引發此故障現象。
故障處理方法: 重新處理安裝G12接地點故障排除。
