電線連線是電工作業的基礎，也是電路安全、可靠執行的保障，下面分享電線連線的原則及相關技術標準。
一、電線連線的原則
1、 電線接頭不能增加電阻值；
2、 受力電線連線後不能低於原機械強度；
3、 不能降低絕緣強度；
4、 為了滿足前3款要求，電線做電氣連線前，必須先削掉電線絕緣層再進行連線，而後包纏絕緣。
二、剝削絕緣
1、剝削絕緣使用工具
由於各種電線的截面積、絕緣層厚度、分層多少都不同，因而使用剝線的工具也不同。
常用的工具有電工刀、鋼絲鉗和剝線鉗，可進行削、勒及剝削絕緣層，但使用電工刀時，不允許採用刀刃在電線周圍轉圈剝削絕緣層的方法。
2、剝削絕緣方法
①單層剝法：不允許採用電工刀轉圈剝線絕緣層，應使用剝線鉗。
②分段剝法：一般適用於多層絕緣電線剝削，如編織橡皮絕緣電線，用電工刀先削去外層編織層，並留有12mm的絕緣檯，線芯長度隨結線方法和要求的機械強度而定。
③斜削法：用電工刀以45°角傾斜切入絕緣層，當切近線芯時就應停止用力，接著應使刀面的傾斜角度改為15°左右，沿著線芯表面向前頭端部推出，然後把殘存的絕緣層剝離線芯，用刃口插入背部以45°角削斷。
三、電線連線
1、單芯銅電線的直線連線
①絞接法：適用於血宿及以下的單芯線連線。將兩線互相交叉，用雙手同時把兩根芯線互絞兩圈後，將兩個線芯在另一個芯線上纏繞5圈，剪掉餘頭。
②纏繞卷法：有加輔助線和不加輔助線兩種，適用於6mm²及以上的單芯線的直線連線。將兩線相互併合，加輔助線後用綁線在併合部位中間向兩端纏繞（即公卷），其長度為電線線芯直徑10倍，然後將兩線芯端頭折回，在此向外單獨纏繞5圈，與輔助線捻絞2圈，將餘線剪掉，綁線為裸銅線，截面積為1. 50mm²。
2、單芯銅線的分支連線

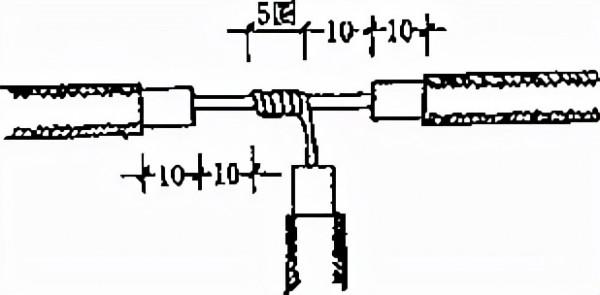

①絞接法：適用於4mm²以下的單芯線。用分支線路的電線往幹線上交叉，先打好一個圈結以防止脫落，然後再密繞5圈。分支線纏繞完成後，剪去餘線，如下圖所示。
②纏卷法：適用於6mm²及以上的單芯線的分支連線。將分支線折成90°，緊靠幹線，用綁線纏繞，其公卷的長度為電線線芯直徑的10倍，單捲纏繞5圈後剪斷餘下線頭。綁線為裸銅線，截面積為1. 50mm²。
3、多股銅芯線直線連線

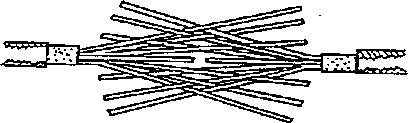

多股銅芯電線的連線共有三種方法，即單卷法、纏卷法和復卷法。首先用細砂布將線芯表面的氧化膜清除，將兩線芯的接合處的中心線剪掉2/3,將外側 線芯做傘狀張開，相互交錯叉成一體，並將已張開的線端合成一體。
單卷法：取任意一側的兩根相鄰的線芯，在接合處中央交叉，用其中的一根線芯
為綁線，在電線線芯上纏繞5〜7圈後，再用另一根線芯與綁線相絞後把原來的綁線壓住上面繼續按上述方法纏繞，其長度為導線直徑的10倍，最後纏卷的線端與一條線捻絞2圈後剪斷。另一側的導線依次進行。注意應把線芯相絞處排列在一條直線上。
4、直線單卷連線
纏卷法：與單芯銅線直線纏繞連線法相同。
5、多股銅芯電線分支連線
①纏卷法：將分支線折成90°角，並與連線線靠緊，用較長的一端纏繞，其長度應為電線結合處直徑的5倍，再將綁線兩端捻絞2圈，剪掉餘線。
②分支纏卷連線

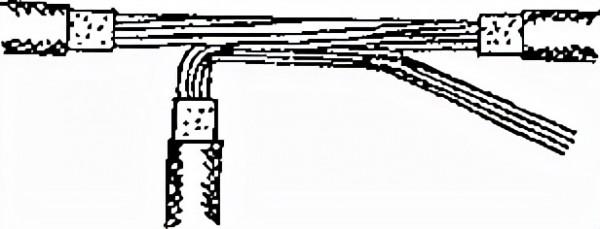

單卷法：將分支線破開（或劈開兩半），根部折成90°角緊靠幹線，用分支線其中 的一根在幹線上纏圈，纏繞3〜5圈後剪斷，按此方法直至連線到雙根電線直徑的5倍時為止，應保證各剪斷處在同一直線上。
復卷法：將分支線端破開兩半後與幹線連線處中央相交叉，將分支線向幹線兩側分 別緊密纏繞後，餘線按階梯形剪斷，長度為導線直徑的10倍。
6、銅電線在接線盒內的連線
①單芯線並接頭：電線絕緣層並齊合攏。在距絕緣層約12 mm處用其中一根線芯在其 連線端纏繞5〜7圈後剪斷，把餘頭並齊折回壓在纏繞線上。
7、單芯線連線
①不同直徑電線接頭：如果是獨根（電線截面小於2. 50mm2）或多芯軟線時，則應先 進行涮錫處理。再將細線在粗線上距離絕緣層15 mm處交叉，並將線端部向粗導線（獨根） 端纏繞5〜7圈，將粗電線端折回壓在細線上。
推線式及通用型導線聯結器以及接線端子壓接，電線包紮等乾貨，明日分享！覺得內容不錯可以點贊評論收藏！
