好用的revit外掛：(MEP)如何改變不同管徑的風管對齊方式?

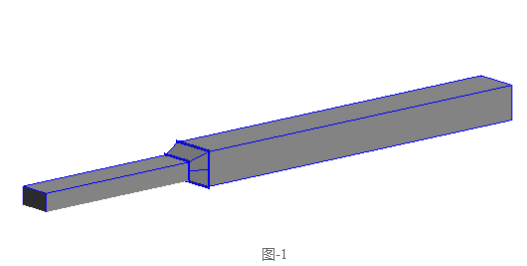

預設情況下，風管對齊點為中心對齊，如(圖-1)所示:
在大多數情況下，風管的安裝需要對齊不同管徑的風管頂部，我們可以選擇對齊風管的方式。選擇需要對齊的風管後，在修改|選擇多個”選項卡下面會出現“對正”一項，，如(圖-2)所示;
點選“對正”後，再“對正編輯器”選項卡中會出現“對齊線”、“對齊方式”、“控制點”三項。如(圖-3)所示：
對齊方式分為九種，分別是“頂部左對齊”、“頂部居中對齊”、“頂部右對齊”、“中間左對齊”、“中間居中對齊”、“中間友對齊”、“底部左對齊”、“底部居中對齊”、“底部右對齊”，軟體中以示意圖的方式列舉出來了。選擇需要的對齊方式，然後點選“完成”就可以完成對齊方式的修改了。

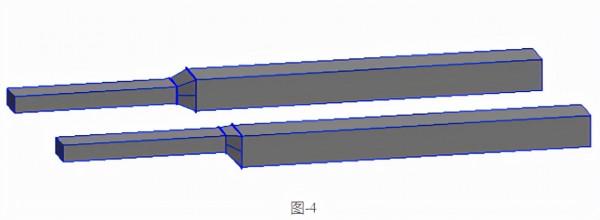

下面對比一下頂部居中對齊與預設對齊方式的不同，如(圖-4)所示：

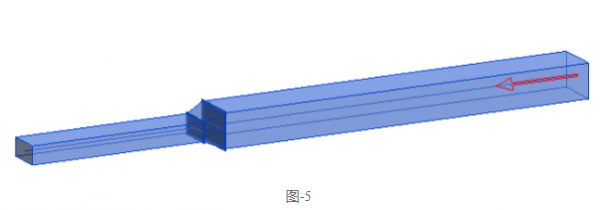

在選中需要對齊的風管時，會預設以繪製方向首端的風管為對齊的基準，被選為基準的風管處會出現一個紅色的箭頭，如(圖-5)所示：

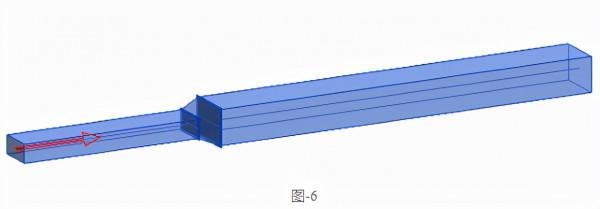

如果需要更改基準的風管，我們可以點選“控制點”選項，基準風管就會切換到另一端的第一根風管，如(圖-6)所示：
請注意，基準風管只能是選定風管的第一端和末端的風管，不能以中間風管為基準風管。如果有許多連線在一起的風管需要對齊，我們可以使用一小段對齊方法。

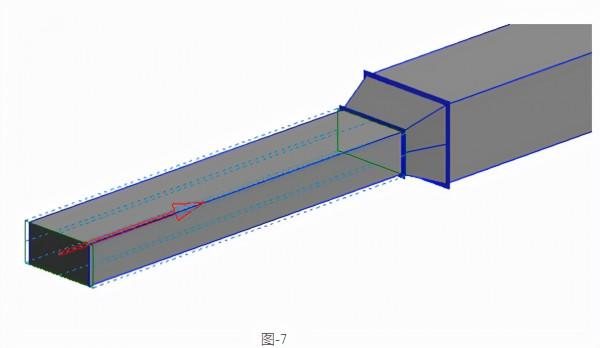

最後是對齊線功能。對齊線為我們提供了一種更直觀的方法。選擇需要對齊的風管，選擇“對正”，然後選擇“對齊線”。基準風管將有九條不同方向的基準線。您可以選擇其中一條，選定的基準線將作為風管對齊的基準。如(圖-7)所示：

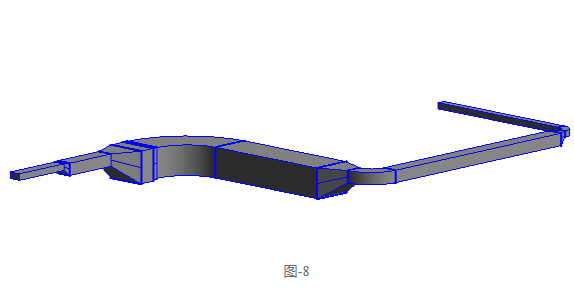

按照上述方法就是以創建出一個頂對齊的風管系統，如(圖-8)所示：
同理，電纜橋架對齊的方法也與風管一樣。如(圖-9)所示：
