近日天氣較冷,但使用筆記本時散熱出風口過熱,而且風扇經常啟動,懷疑內部積塵多了,堵住了出風口,造成散熱不良引起的.就準備拆開清理下灰塵吧,記錄下拆解過程,用以備忘,順便分享給大家.let's go!
本文描述及方法僅適用於型號為HP ZHAN 66 PRO G1筆記本,其他型號筆記本不通用.請核對型號後做正確處理.

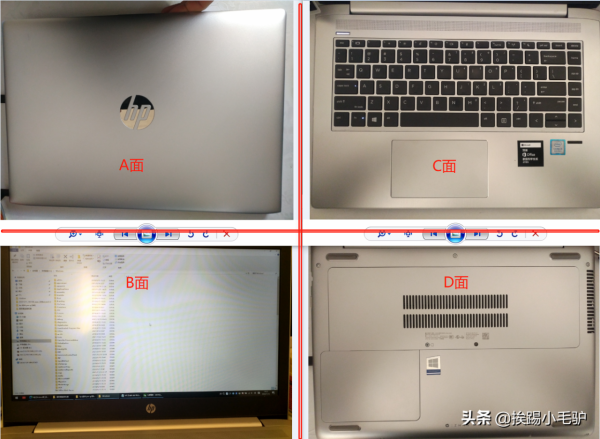

文中描述約定: 筆記本正常擺放下,俯視面為A面,螢幕部分為B面,鍵盤部分為C面,後背面為D面
筆記本ABCD面定義
一、使用到的工具:
1.十字螺絲刀(小號)
2.T8梅花螺絲刀
3.塑膠撬片
4.鑷子
二、拆機過程
1.關機,並斷開筆記本電源,將筆記本翻轉至D盤,來拆解背板面一顆螺絲，折除這顆螺絲就可以直接需要擴充套件記憶體了。如下圖所示：
1.拆背板
2.拆硬碟蓋處螺絲，如有2.5寸硬碟，需將硬碟拆下（注意有2顆螺絲），如下圖所示：
2.拆硬碟蓋

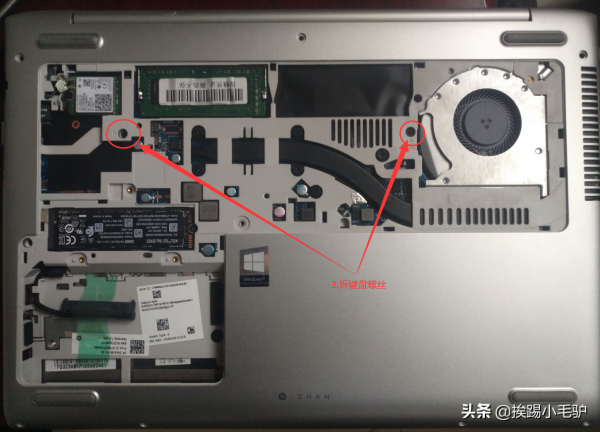

3.拆除鍵盤2顆固定螺絲，翻轉至C面，使用撬片從鍵盤上側慢慢撬開一條縫，再用另一片撬片慢慢沿著縫隙方面撬開卡扣。因下方有連線排線，注意用力及角度不要過大，鍵盤撬起後，用撬棒掀開排線卡扣（90度角），將拆下的鍵盤及螺絲分類放置一邊。螺絲及卡扣位置示意圖如下：
3.拆鍵盤螺絲
4.拆鍵盤示意圖

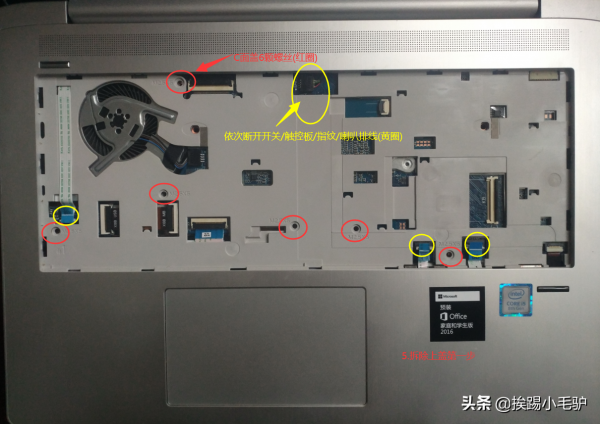

4.接著需要拆下C面，先將C面鍵盤下電源開關、觸控板、指紋、喇叭排線斷開，再擰下C面蓋6顆固定螺絲，見下圖所示：
5.拆C面蓋第一步
5.翻轉筆記本至D面,依次擰開圖示9顆螺絲，注意硬碟槽內有一顆螺絲不顯眼，不要漏拆，見下圖所示：
6.拆C面蓋第二步
6.使用撬片沿下圖所示方面，慢慢撬開卡扣，確認電源開關、觸控板、指紋、喇叭排線已斷開，再將C面蓋取下。
7.拆C面蓋示意圖
7.拆開C面後，可以看到內部結構，拆到這裡就可以更換主機板CR2032紐扣電池、續航電池、CPU風扇了，我這裡需要清理灰塵出風口，那就演示拆CPU風扇了，如下圖所示：
8.拆除CPU風扇

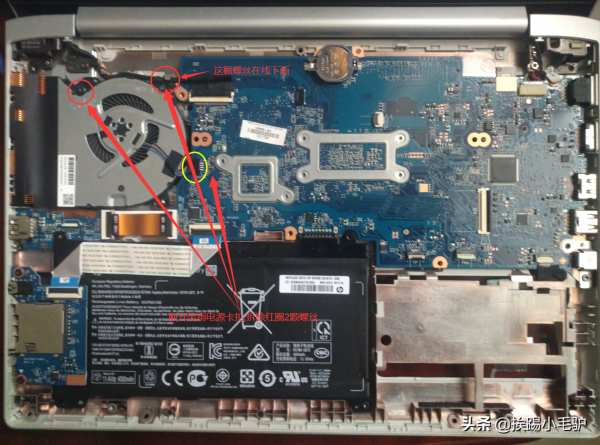

8.拆CPU風扇需要斷開風扇供電排線扣，再拆開2顆螺絲，注意有一顆是藏在螢幕排線下的，不要漏拆。
9.拆CPU風扇大圖
拆下風扇後清理灰塵及出風口灰塵後，再反順序安裝回取可,至此教程教束，謝謝觀看！
