國產品牌的平板電腦已經把價格壓到兩千元檔，競爭是十分激烈。上次拆解了聯想小新Pad，今天拆解的是一向高性價比的小米 Pad，eWisetech入手的是小米 Pad 5系列內的基礎版。
與差價500元的小米 Pad5 Pro， 在配置上自然是有不及之處。作為生產力工具會有些不住，但作為日常影音娛樂的話是完全可以滿足需求。
拆解
第一步：開啟Pad 5：

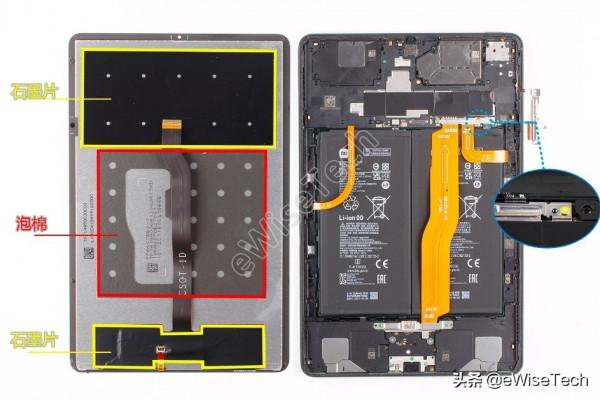

拆解是從螢幕開始，加熱臺之後利用吸盤和撬片開啟螢幕，螢幕排線透過螺絲和金屬片固定，斷開排線後將螢幕取下。
螢幕背面上下兩端貼有石墨片，對應頂部主機板和底部副板位置。中間對應電池處則貼有泡棉。螢幕排線固定位置處螺絲貼有防拆標籤。
第二步：取下Pad 5內部所有器件：

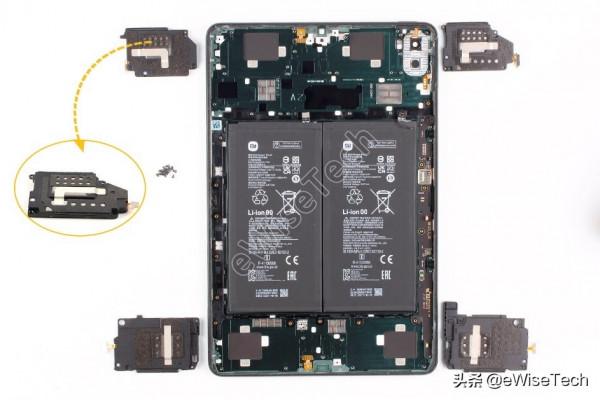

擰下螺絲，取下平板頂部和側邊的3塊塑膠蓋板後，平板的整體佈局就一覽無餘了。平板內的佈局是極為相似，頂部+底部各2個揚聲器，主機板位於頂部或者頂部+側面，電池居中，副板位於底部。充電線圈模組透過膠固定在塑膠蓋板上，用於手寫筆充電。
取下主副板排線、轉接軟板和鍵盤連線觸點排線。再擰下主機板和副板螺絲並取下主機板和副板。其中鍵盤連線觸點部分透過膠固定。
由於揚聲器軟板觸點壓在主機板和副板下面，因此只有先將主機板副板拿掉後才能將取下揚聲器。上下共4個揚聲器模組都是透過螺絲固定，揚聲器供應商為歌爾公司。揚聲器背面有黑色泡棉及導電布。
取下上下2根麥克風軟板、位於頂部的指紋識別軟板、音量鍵軟板和位於側邊的2根感應軟板和彈片板。感應軟板上整合霍爾感測器。其中麥克風軟板和感應軟板透過膠固定，指紋識別軟板和音量鍵軟板則是卡在內支撐凹槽內，彈片板則是透過螺絲固定。
2塊電池透過雙面膠固定，雙面膠粘性較大拆解後變形嚴重。
第三步：分離內支撐與後蓋，完成拆解：

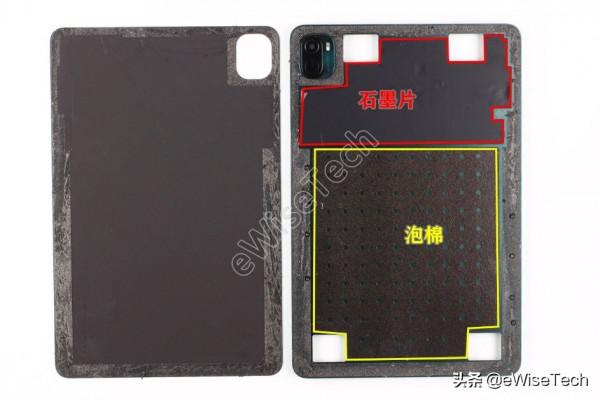

最後加熱並分離內支撐和塑膠後蓋，內支撐背面頂部三分之一部分貼有散熱石墨片，剩下三分之二部分則是貼了緩衝泡棉。

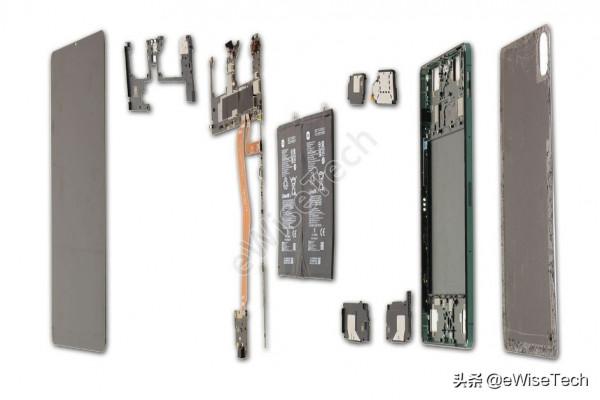

小米Pad5整機共採用55顆螺絲固定，平板內佈局整潔，在拆下屏幕後佈局就一目瞭然了，當然這也便於後期拆解維護。機身內部大部分空間被電池所佔用。整機散熱方面機身殼體表面和螢幕背面貼有大面積石墨材料，主機板部分則是透過石墨片+導熱矽脂散熱。散熱覆蓋面積較大。
E分析

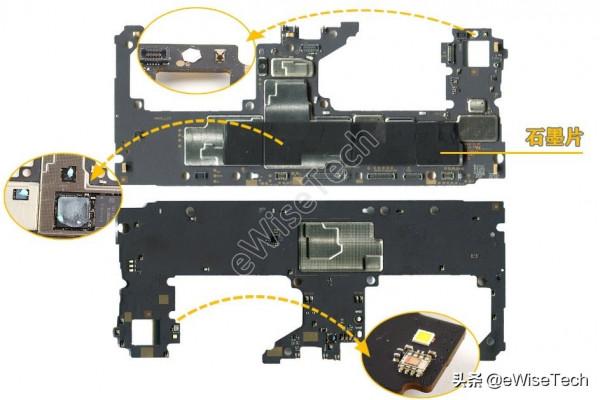

主機板遮蔽罩外貼石墨片，內部在有處理器&記憶體晶片和電源晶片處塗有導熱矽脂。主機板背面整合1顆後置色溫感測器。另外主機板上靠近指紋識別模組位置、副板上靠近USB Type-C介面處均貼有進水檢測標籤，這兩處位置是開孔處容易進水。

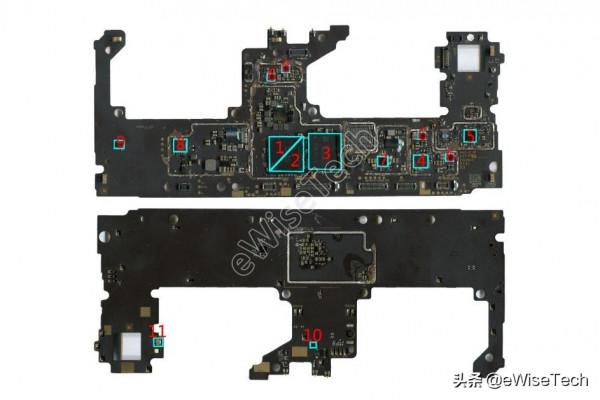

主機板主要IC（下圖）:
1：Qualcomm- SM8150-AC-高通驍龍860處理器
2：SK Hynix- H54GE6AYRHX270-6GB記憶體
3：Samsung- KLUDG4UHDC-B0E1-128GB快閃記憶體
4：Qualcomm-WCD9340-音訊解碼器
5：Qualcomm-WCN3998-WiFi/BT晶片
6：4顆Cirrus Logic -CS35L41B-音訊放大器
7：Lion Semiconductor-LN8000-電池快充晶片
8：NanoSIC-WN8031F-音訊SOC
9：STMicroelectronics-LSM6DSO-陀螺儀+加速度計
10：AKM-AK09918C-電子羅盤
11：色溫感測器

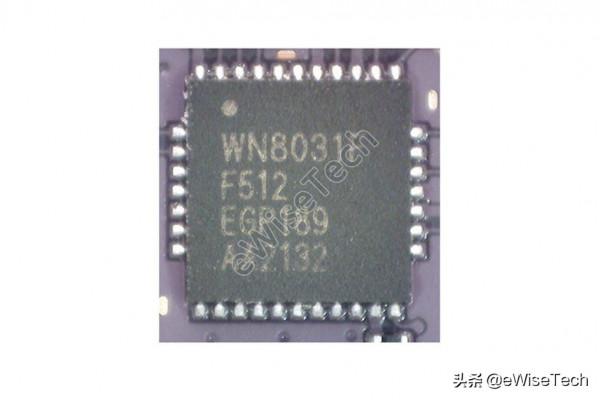

小e在小米Pad5中發現了杭州微納的WN8031F音訊soc晶片，這也是我們在拆解中首次發現該廠商的晶片。
另外根據小e統計共在整機內發現將近10家國產公司器件，如豪威科技、杭州微納、聖邦微電子、華星光電等公司。官網提到小米螢幕由多家供應商提供，小e拆的這臺是採用華星光電11英寸LCD屏。
綜上所述小米Pad5的定位非常清晰，一款用於影音娛樂的平板電腦。所以提升了螢幕、揚聲器的品質，處理器只使用了驍龍860處理器。拆解中小米Pad內部結構簡單明瞭，拆解較為簡單，會便於後期維修。在拆解分析的過程中也湧現了不少國產廠商。
