因為資料員的特殊性,很多資料員即使知道了房建相關工序,但對現場還是不是很瞭解,經常難以理解一些相關工序,對這些工序的瞭解只停留在知道這幾個字的層面上。今天分享的這篇文章可以加深你對現場的瞭解。
一棟房子是怎樣從基礎到封頂做起來的【施工技術圖解】

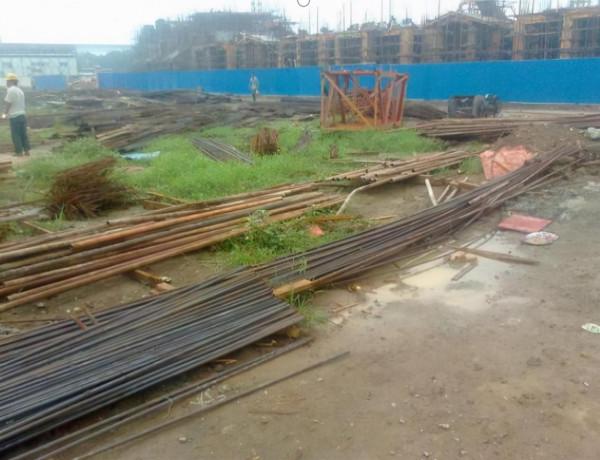

開始挖土前 這裡是加工和堆放鋼筋的場地
分段開挖,施工員負責用水準儀不停地抄平,小工配合清理地表浮土。

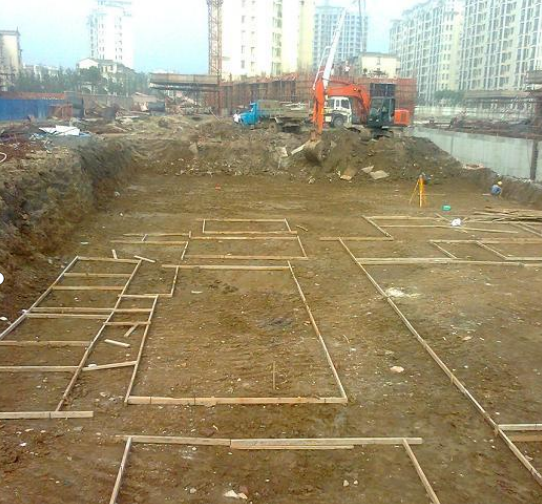

基坑內欄的木方是為了澆柱基承臺下的混凝土墊層
遇到某處有淤泥質土 要徹底挖除,並通知現場監理證明,別小看這麼個坑,做簽證能算不少錢
墊層澆好了 柱子定位線放好了 木工制安承臺模板
柱基承臺模板制安和加固,承臺底板鋼筋綁紮,考考哥幾個 承臺底板鋼筋是單層雙向的 那麼長的鋼筋在上還是短的在上呢?

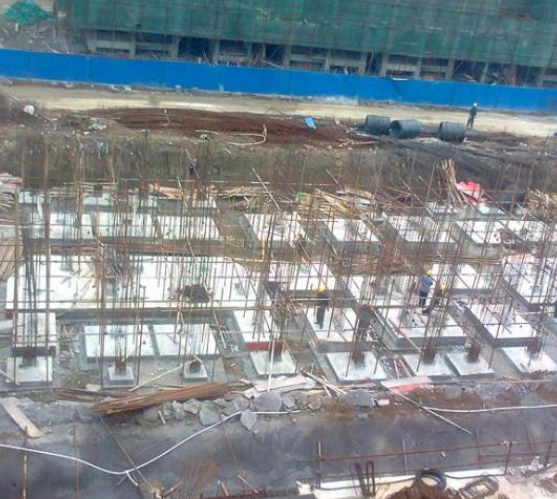

柱子承臺澆好了,木工拆模

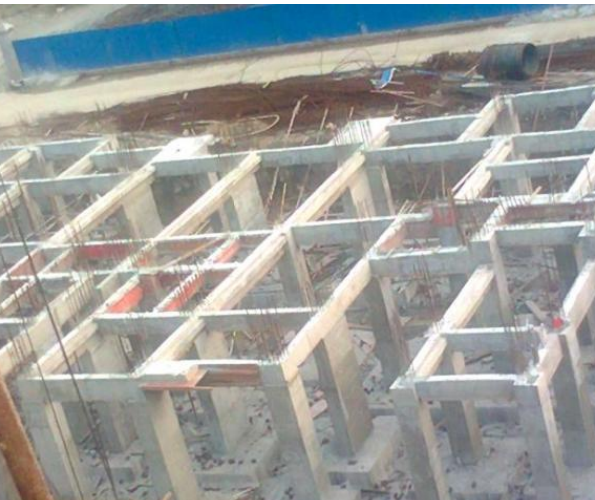

木工開始搭排架,我們施工員需要往排架鋼管上抄出一米線,木工用水平管將其引到各鋼管上,在計算梁底標高,架設水平鋼管
架搭好了,木工架樑底模板,因為土0.00這層是架空層,所以沒有現澆板,框架樑兩側有凸出的挑耳 用來放空心板

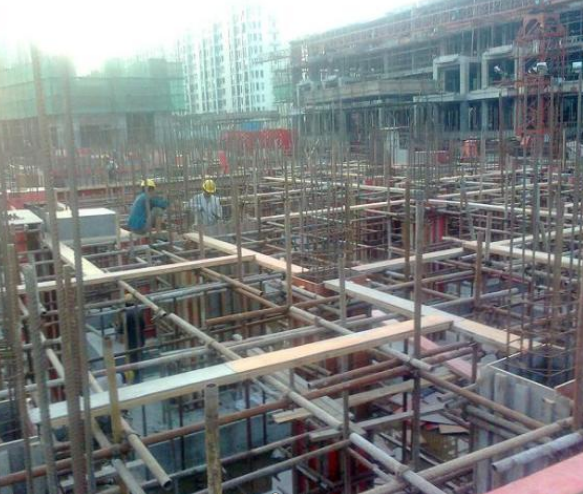

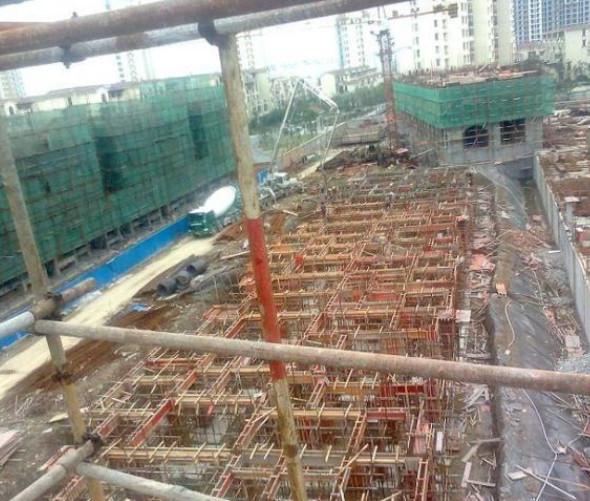

高處俯檢視,鋼筋紮好了,梁模板全加固完畢,等待澆築砼
砼澆好了,施工員需要在上面放線。高空俯檢視 土0.00這層,柱樑拆模 排架也已經拆掉。
基礎做好了 回填土
篇幅所限,文章內容只展示為部分內容,並非全部內容。
