EC210731A-1浴室鏡雷達感應燈開關
工作電壓:DC 5V---DC 18V
實用功率：50W MAX(標配)，透過改變端子線線徑功率可達100W
功能概述：一路雷達感應輸入控制，三路輸出：1路主燈、2路指示燈。
上電主燈不工作，紅色指示燈亮。雷達感應觸發後（有效距離3米左右）主燈和藍色指示燈同步輸出1分鐘，1分鐘後自動熄滅。中途觸發有效，再重新計時。
適用範圍：5mm鏡子感應距離3米左右（標配），雷達感應距離根據介質的不同感應距離也有所不同。不可拿金屬膠件當介質。
裝配指導說明
1、將線路板裝入膠件用雙面膠固定（如圖）
化妝鏡人體感應開關

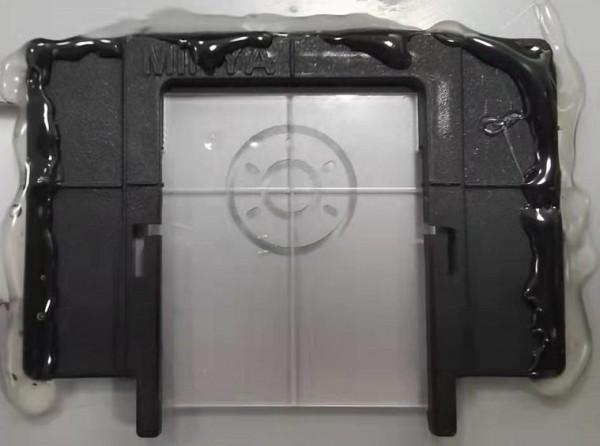

2、將亞克力定位板“十字”交叉對準鏡子鐳雕中心（如圖）
浴室鏡雷達感應開關廠家
3、將膠件套入亞克力定位板並固定（如圖）
鏡前燈雷達感應開關
4、取出定位板，撕掉PCBA上保護膜，裝配完成（如圖）
浴室鏡人體感應開關廠家
5、鐳雕大小尺寸說明（如圖）
雷達感應開關浴室鏡感應開關

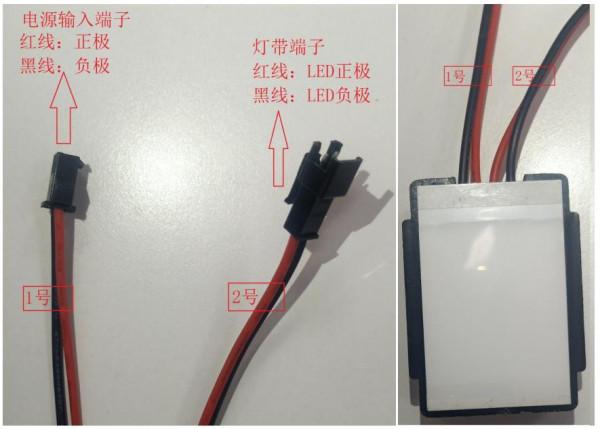

6、PCBA接線圖
衣櫃鏡燈人體雷達感應開關廠家
浴室鏡鏡前燈雷達感應開關
