前言
2021已經接近尾聲,在年末閒暇之餘裝了一臺可玩性很強的主機。這是一臺聯力O11 DYNAMIC EVO的裝機,使用了12700kf+微星Z690EDGE TI刀鋒鈦組合,顯示卡是影馳3070TI星曜,散熱是美商海盜船更新ELITE系列增加LCD螢幕的H150I ELITE LCD 精英版 360一體水冷,電源為海韻代工生產的九州風神PQ1000M額定1000W全模組金牌電源。
這次使用了12700KF其實預設使用也是已經非常強了,壓制他使用的是海盜船新出的H150I ELITE LCD精英版360水冷,終於海盜船也加入螢幕水冷之中,而且還發現其實這塊LCD螢幕相容原有的ELITE 精英版系列水冷,冷頭直接加裝就可以了,冷頭LCD小螢幕也可以放上各種心愛的照片或者各種小動圖之類的。 這款LIANLI O11 DYNAMIC EVO是聯力在雙倉結構的O11這個系列上“又”新開發的新款,可玩性非常多,不僅可以垂直安裝顯示卡,還可以在側面冷排位上豎裝顯示卡;前置USB埠或者type-C口不夠,還可以單獨購買額外IO套件;如果覺得機箱必須放地上需要頂部支援USB,可以購買頂部IO鋁面板;還有一個前鋼化玻璃面板可以換現在流行的MESH網孔前面板;不過這些附加配件都是要在機箱外額外購買的。O11 EVO 雙倉結構對於上分體水冷的相容性也比較強,頂部底部側面都可以上360冷排。還有因為DDR5太貴,估計元旦後應該會好一些吧不過依然價格太貴,現在先使用了影馳DDR4星曜加上白色系的微信Z690EDGE TI刀鋒鈦主機板也不錯。電源上個人還是傾向於大廠代工產品,九州風神的十年質保PQ1000M金牌1000W電源就是海韻代工,雙CPU加三條顯示卡線足夠跑滿千瓦負載了。好了,年底比較話多就到這裡看裝機配置和展示吧:
配置清單:
處理器:英特爾 酷睿 Intel i7-12700KF 處理器 12核20執行緒
主機板:微星 (MSI) MPG Z690 EDGE TI WIFI DDR4 刀鋒鈦
內 存:影馳(Galaxy)16GB(8G×2) DDR4 3600 星曜記憶體
顯示卡:影馳(Galaxy)GeForce RTX 3070 Ti 星曜 OC[FG]
固態盤:影馳(Galaxy)名人堂HOF EXTREME 1TB SSD
散熱器:美商海盜船 (USCORSAIR) H150i ELITE LCD 精英版
電 源:九州風神 (DEEPCOOL) PQ1000M 金牌全模組電源
機 箱:LIANLI 聯力 包豪斯O11D EVO 白色
裝機展示:

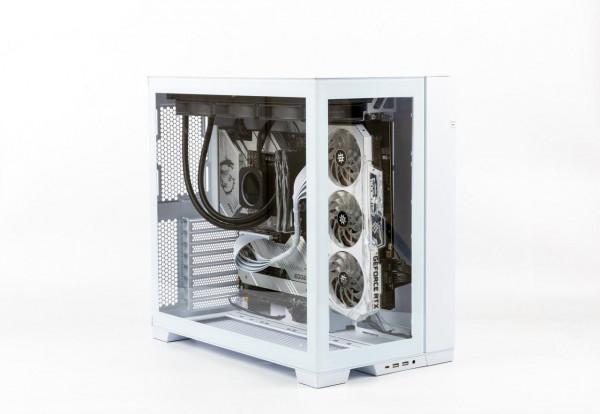

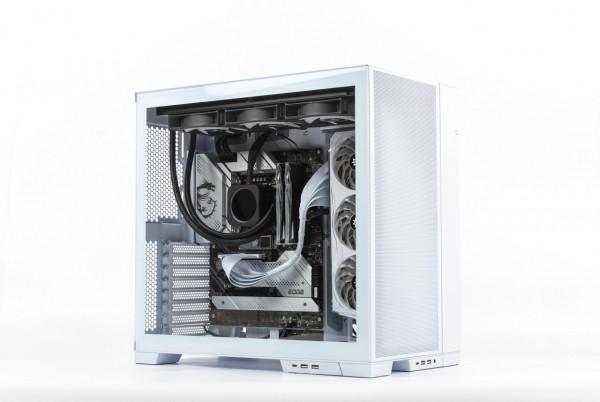

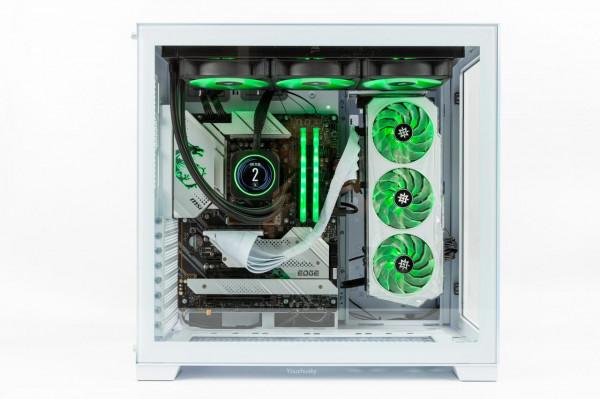

整機大側透
聯力O11 EVO有個配件mesh前面板,如果使用前置水冷或者利用前置冷排位的話可以考慮
海景房內部
O11 EVO的尾部雙倉結構,電源是九州風神最新推出的PQ1000M金牌全模組電源

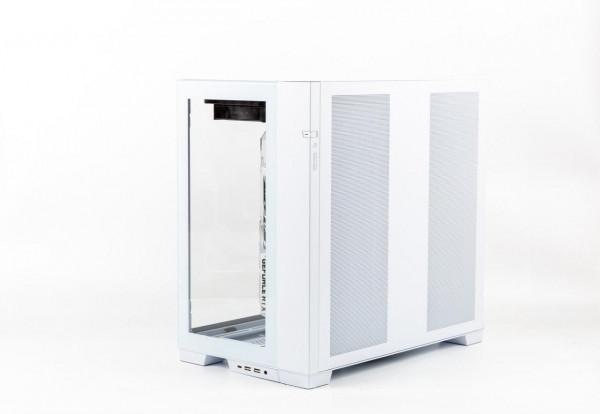

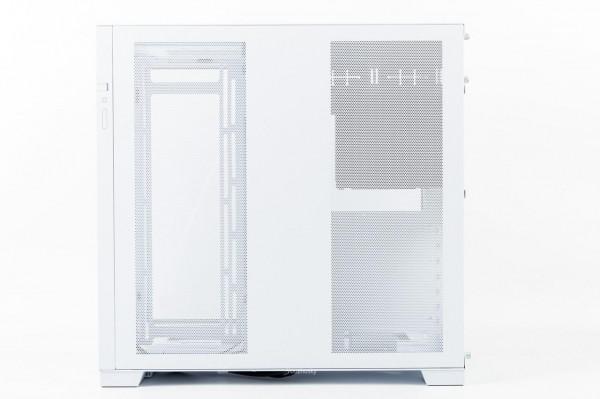

O11 EVO 的前置右側面,側板為鋼板,而開機鍵和重啟、燈控按鈕都在這邊,開機按鈕兩邊可按
使用MESH前面板之後的側面,是不是很像大號的O11D MINI?

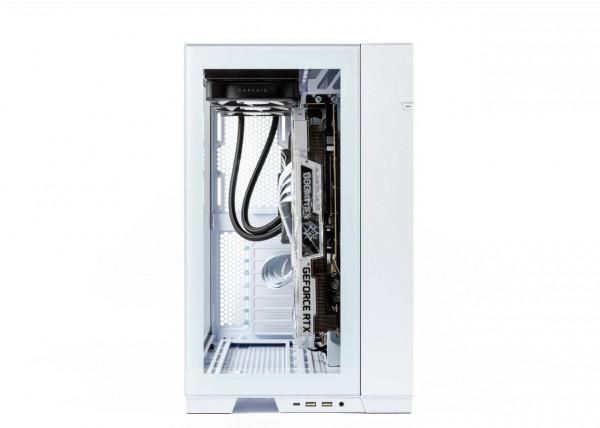

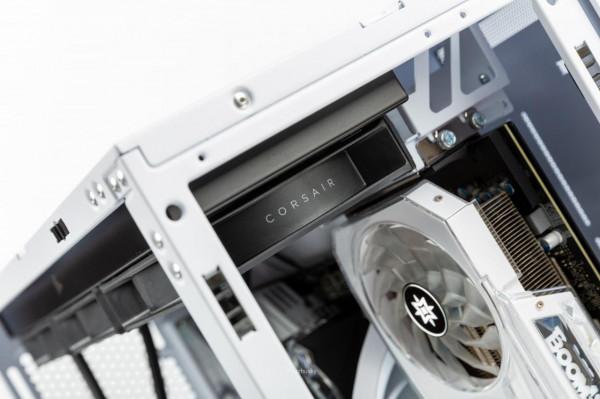

正視前面板,可以看到垂直安裝的顯示卡和美商海盜船H150I ELITE LCD

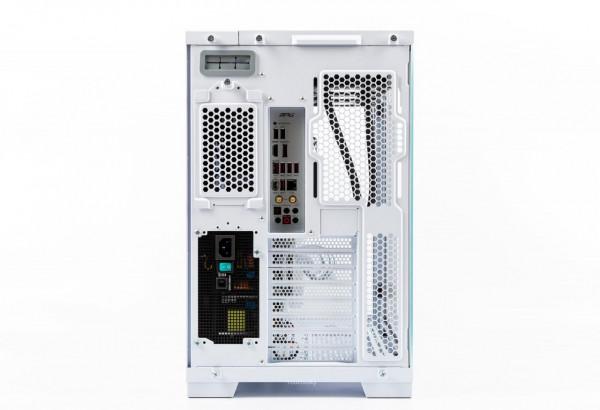

機箱尾部,左下角是九州風神PQ1000M電源;左上角是為豎裝顯示卡之後的顯示輸出線穿孔用

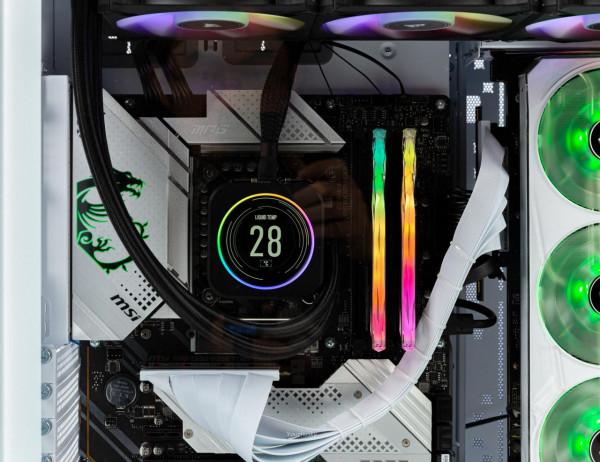

美商海盜船H150I ELITE LCD 360一體水冷的液晶屏冷頭,旁邊一圈為24顆RGB LED導光圈

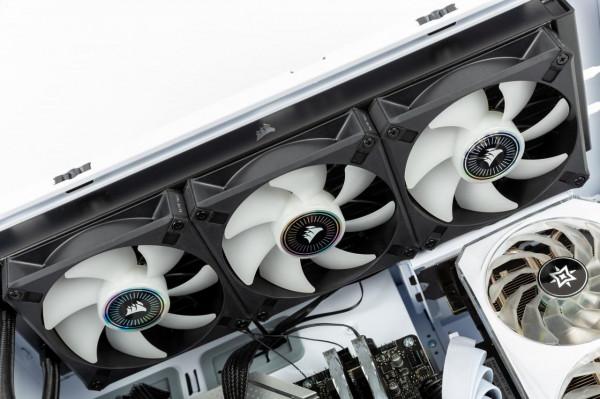

美商海盜船H150I ELITE LCD 的冷排與新款120 ML ELITE RGB風扇
新款120 ML ELITE RGB風扇 側面也有CORSAIR標
九州風神PQ1000M金牌全模組電源,開關按鈕的顏色很九州風神,混合模式按鈕則表明了海韻代工
燈光及桌面展示:

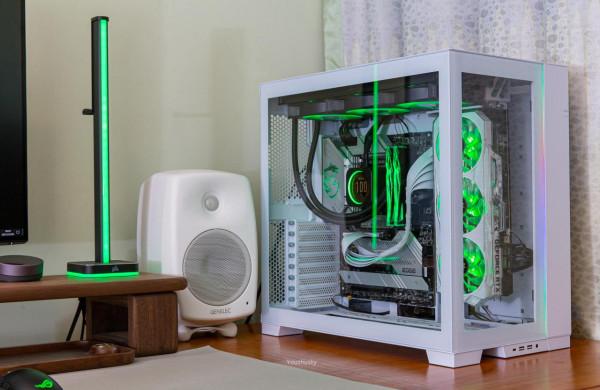

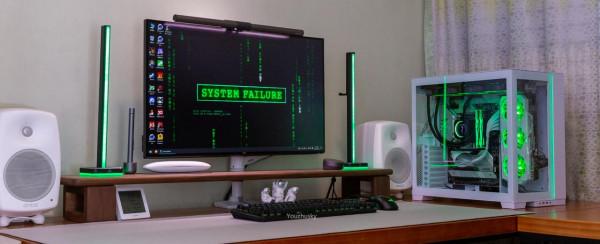

桌面燈效展示,RGB中看多了紅和藍,從顏色來說GREEN也是別有一番風味

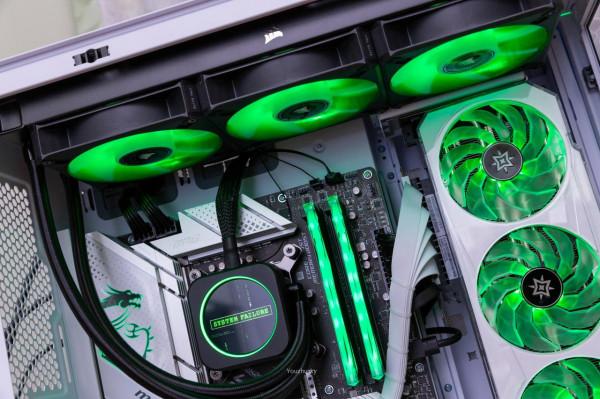

主機的綠光
O11 EVO主機前面板的RGB燈線可透過開機鍵旁邊的燈孔按鈕更換光效不與主機板同步
水冷的LCD螢幕也支援JPG和GIF等圖片,這張圖片用的桌面
綠光ROG外設:ROG 龍騎士2鍵盤和ROG戰刃3無線版滑鼠
配件解析
LIANLI 聯力 包豪斯O11D EVO 白色
聯力在雙倉結構的O11這個系列上已經開發了很多款機箱,特別是在O11mini的模組化設計中取得了不錯的成效
O11 EVO 推出了黑色和白色這裡使用了白色,可以看到整個機箱基本為全白色,膠圈淺灰螺絲銀色,很素雅的配色
在內部空間在冷排相容性上基本已經支援到了極致:上下最大87.5mm的360冷排,內側83mm的360冷排

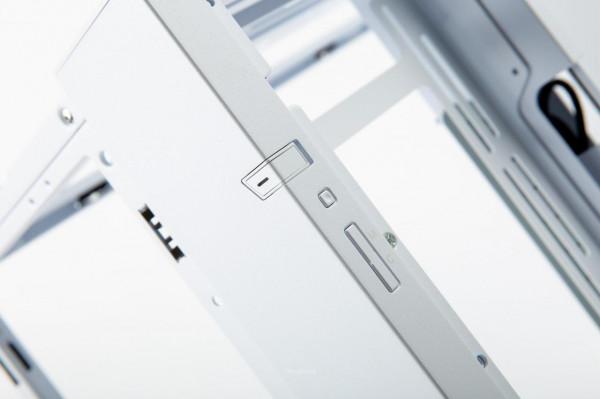

取下側板是內側冷排位和右側的雙電源位,預設上面是三個3.5HDD位,中間為理線擋板可安裝兩個SSD
前面板的純白鋼化玻璃,右邊為拉絲鋁合金烤漆,開關可雙向按下

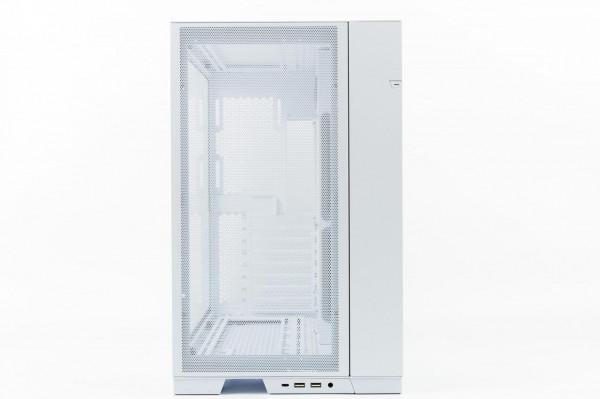

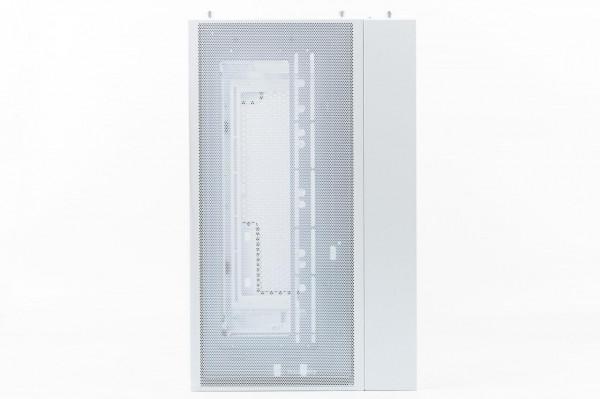

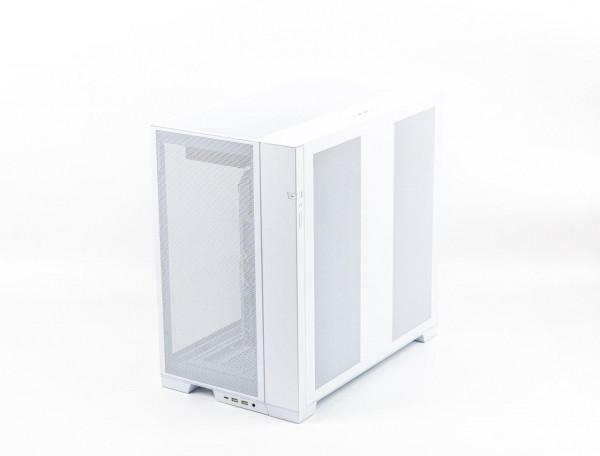

這是一塊可替換的網面MESH前面板,方便需要加強前面通風的設計,不過MESH前面板需要單獨購買
頂部卸下兩塊之後可以看到冷排架是可拆卸的,並且為了控制寬度對冷排左邊的螺絲做了隱藏處理
而拉絲鋁烤漆面板有一個需要單獨購買的頂部IO的替換面板,用於經常喜歡在頂部使用前置IO的設計
底部腳墊,中間的這一條線是前置IO線,為一個單獨卡扣位,在左上和右下也有一個卡扣位
如果一個前置不夠,也可以單獨再購買一個額外的前置IO,有些主機板有兩個前置TYPE-C和USB3.0就非常實用了
前面板上的開關按鈕,設計了前面和側面都可按下啟動的按鈕,方便正常安裝和導致安裝設

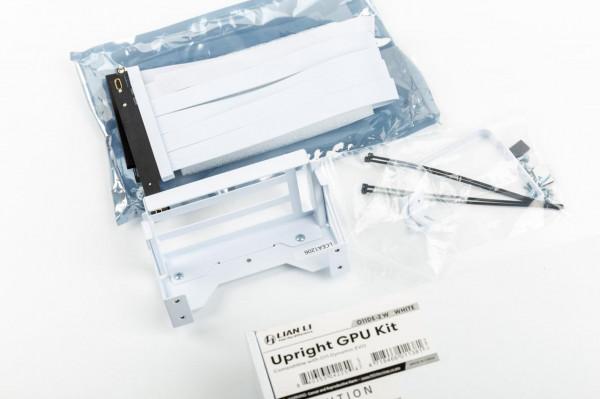

專用豎裝套件,O11EVO設計了RTX倒置轉換設計、垂直顯示卡、豎裝顯示卡、多個擴充前置IO及頂部IO的模組化設計,
美商海盜船 (USCORSAIR) H150i ELITE LCD 精英版
美商海盜船一直是機電散領域的先驅者,LCD系列就已經來了,而且冷頭還相容現在的ELITE系列

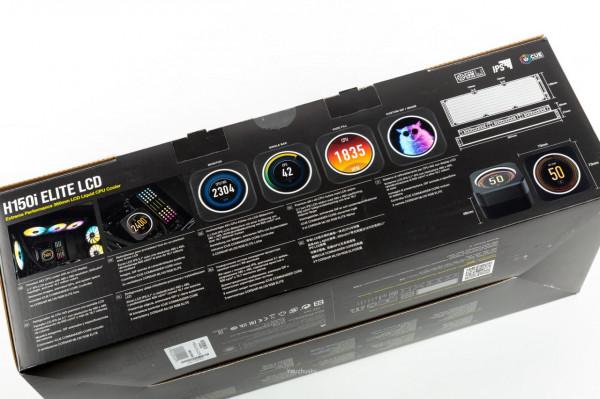

這款解析度480x480、600cd/m2亮度、6100萬色的2.1寸IPS LCD顯示屏可以顯示iCUE上面的資料,還支援JPG或動圖
H150I ELITE LCD 的全家福,扣具也已經更新支援1700了
冷頭特寫,上面有24顆可獨立定址的 CAPELLIX RGB燈珠環繞在LCD螢幕周圍

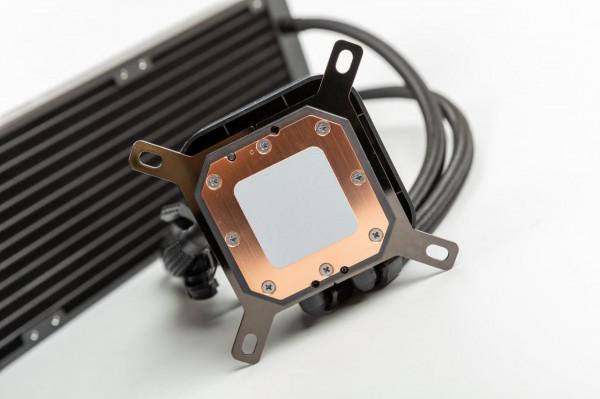

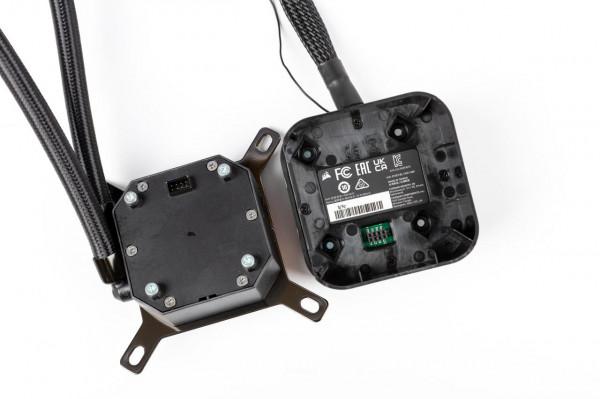

冷頭其實是透過四顆螺絲磁吸固定的,中間也有一組排線連線LCD螢幕,所以海盜船在預留好了升級

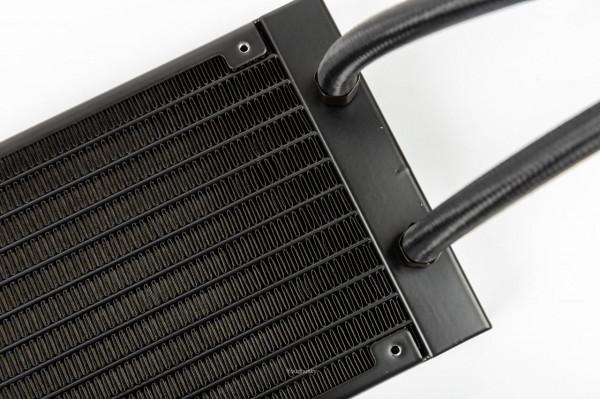

冷排的做工,鰭片的焊接沒有看到什麼可見的不規則,基本就是一體水排的天花板製造工藝

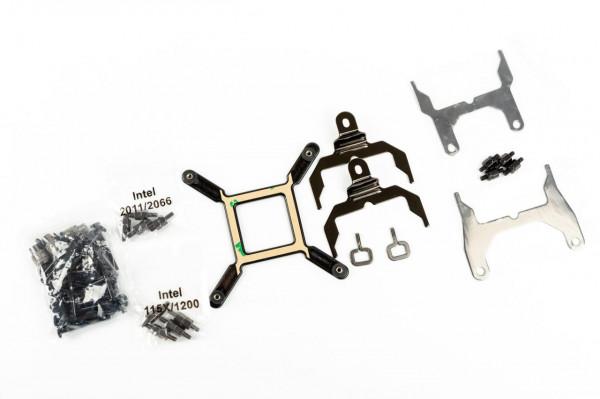

扣具是支援在售全系列,包括intel的115X-1200-1700-20XX和AMD的AM4、TR4

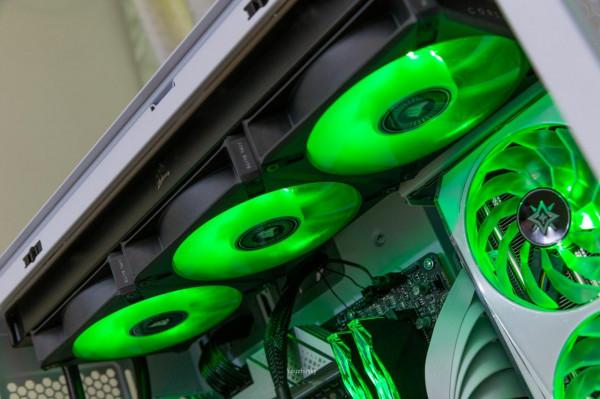

配合H150I ELIETE LCD系列的是美商海盜船新款ML120 RGB ELITE 磁懸浮軸承風扇,每個風扇上有八顆 CAPELLIX RGB燈珠
微星 MPG Z690 EDGE TI WIFI DDR4 刀鋒鈦
微星Z690系列的中端主力軍EDGE TI WIFI DDR4,今年乃至明年上半年因為晶片的影響DDR5恐怕難以供貨正常
Z690刀鋒鈦主機板各項引數都不錯,6層PCB、16相75A供電、WIFI6、四條M.2,均衡的散熱和足夠的風扇口

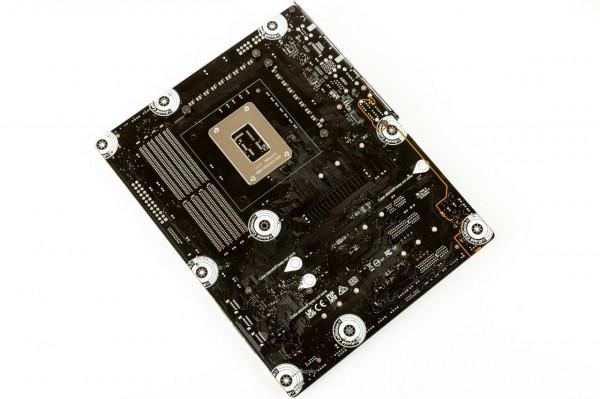

主機板背面,右下角有6層PCB的標誌,九個螺絲孔位還挺有個性的

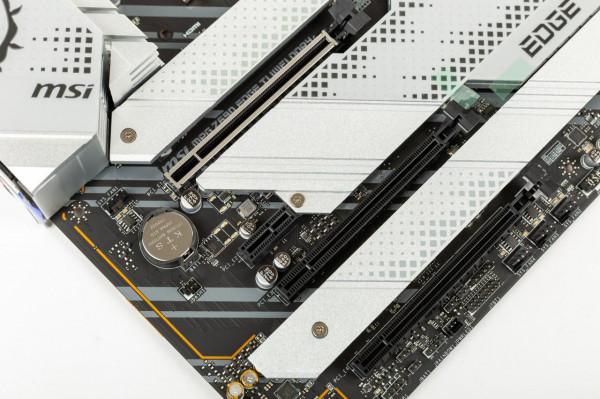

PCIE區域,三條16X其中第一條為PCIE 5.0,下面兩條為PCIE4.0,短的那條為PCIE3.0X4

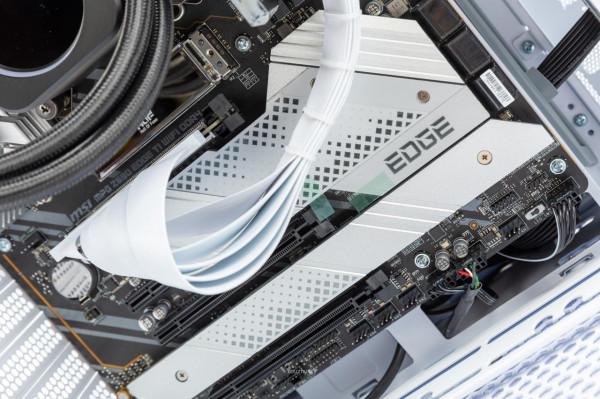

晶片組散熱上有EDGE標,這部分同時為中間的M.2一體散熱
LGA1700長方形底座,超兩邊翻扣設計有點像intel的2066底座,高度會比原來的LGA1200低一點
看到DDR4記憶體設計就覺得很香,因為DDR5太貴了,在DDR5記憶體降到合理範圍內前都是DDR4為最優選擇
75A的16+1+1相直連式供電,同時介面為雙8P,為12900K提供充足的電力供應
四條M.2都配備了相當厚的冰霜鎧甲,對於沒有散熱的M.2固態是非常實用的功能,

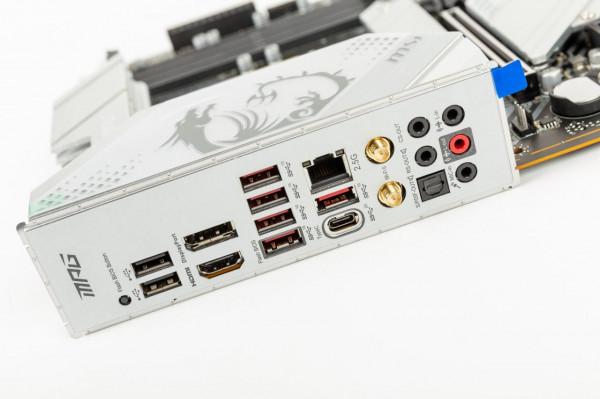

白色背板IO,兩個USB2.0,五個USB3.0,一個type-C,BIOS擦寫按鈕和集顯介面都是中端標配,2.5G LAN及WIFI6
Intel i7-12700KF 處理器 12核20執行緒
這一代10nm的Alder Lake採用大小核設計,i7 12700KF採用8個性能核心和4個效能核心,共同組成了12核心20執行緒
影馳 RTX 3070TI OC 星曜
顯示卡採用了影馳的“中端顯示卡”GEFORCE RTX 3070 TI 星曜OC,希望明年能正常價吧

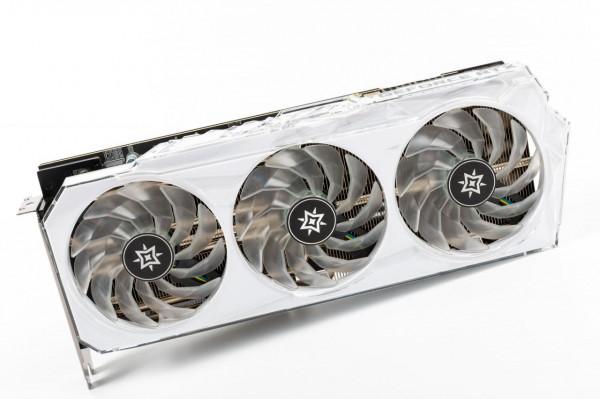

RTX 3070TI 星曜 OC 顯示卡本體,整體二次元風格的透明外殼+白色散熱器,風扇也是透明設計

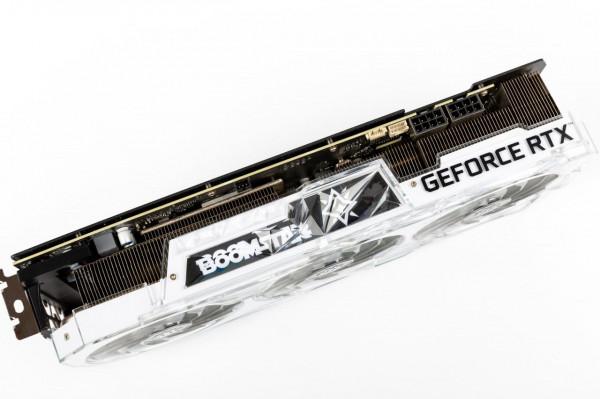

顯示卡頂部設計為星曜LOGO,燈亮之後為RGB效果,透過供電旁邊的RGB介面與主機板相連可實現受控於主機板RGB
顯示卡的背部除了尾端的鏤空,中間也有幾處鏤空設計實現增強散熱,同時散熱器為六根六毫米熱管配合迴流焊工藝
顯示卡擋板設計有星曜LOGO,同時四個標準的3DP1.4A+1hdmi2.1接口布局
影馳(Galaxy)DDR4 3600 星曜記憶體

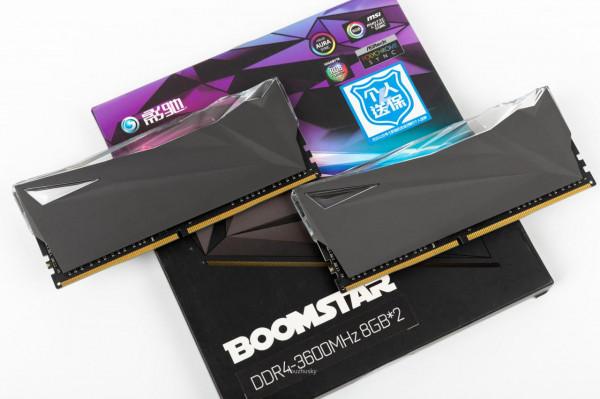

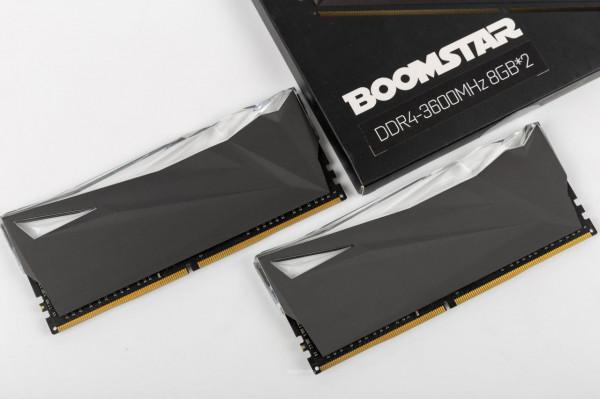

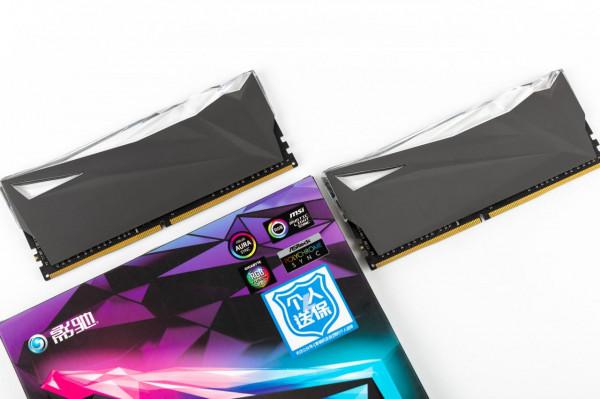

此次裝機使用了影馳的星曜記憶體,規格為DDR4 3600 C18的主流配置套裝
影馳(Galaxy)名人堂HOF EXTREME 1TB SSD
HOF EXTREME系列 SSD屬於八通道群聯E18主控加TLC顆粒,五年質保並且影馳名人堂支援個人送保,1TB保修為700TBW
這款SSD連續讀寫效能2TB最高可達7000/6850MB/S,1TB可達7000/5500MB/S

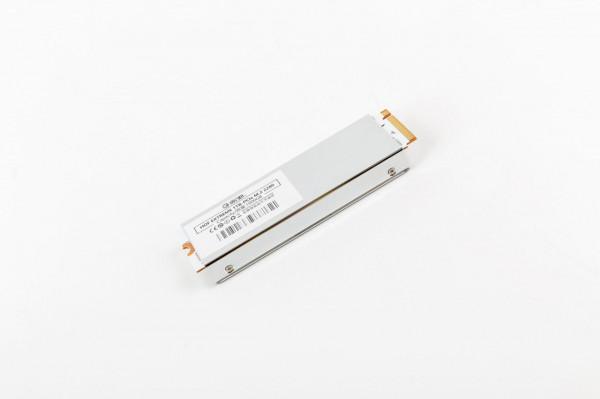

銀色冰鏡散熱器配合影馳名人堂專屬白色PCB使得HOF EXTREME SSD 非常適合白色或者乾淨主題使用

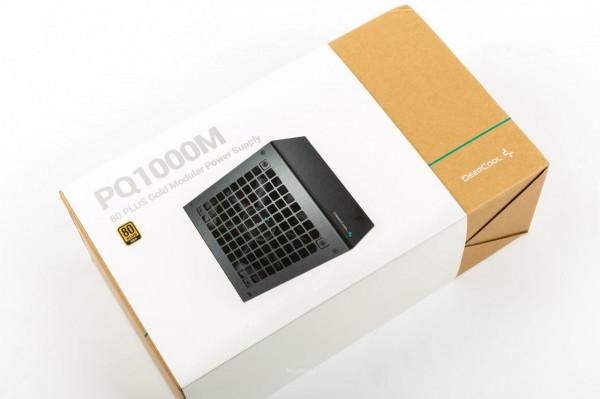

九州風神 (DEEPCOOL) PQ1000M 金牌全模組電源

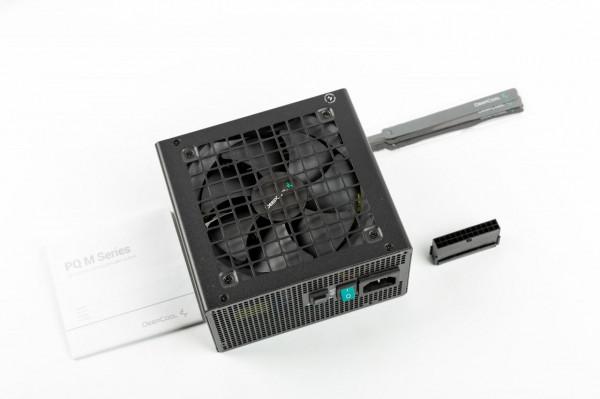

這是九州風神最新推出的超白金體驗的PQ1000M全模組金牌電源,看混合模式按鈕就知道出自海韻代工

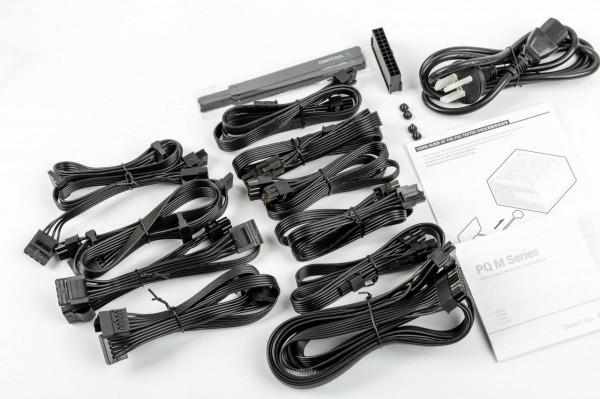

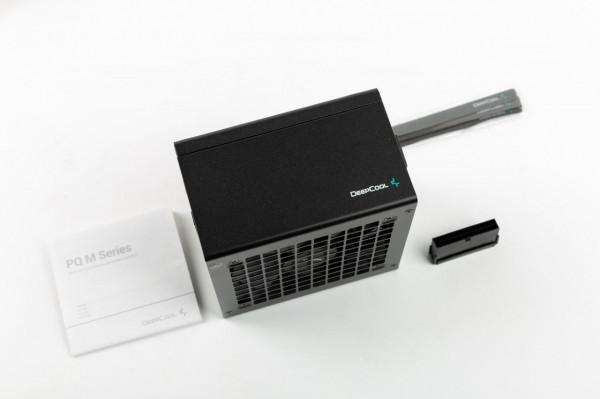

標配的黑併線材柔軟度適中,不過配置了兩條8P CPU 和三條 雙8P GPU線材足夠旗艦309,;同時還附帶有開機檢測器
電源銘牌,產品為主動PFC+LLC全橋諧振+DC-DC同步整流設計
全模組介面設計,內部為無導線連線的銅柱直連設計,相比於內部導線連線的麻花設計還是很安全且整潔的
電源的側面是九州風神LOGO,產品的具有全面的電路防護設計,OPP/OVP/SCP/OTP/OCP/UVP六重保護一個都不少

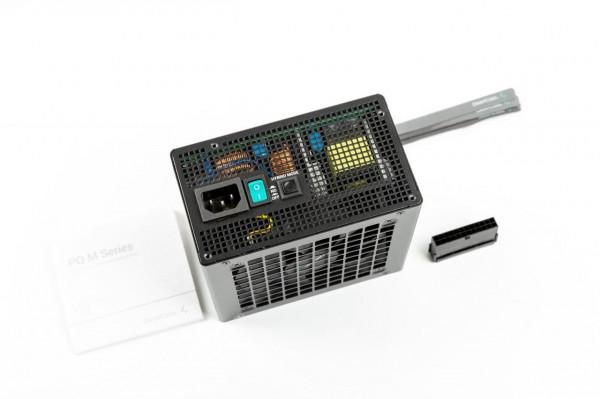

電源出風口的開關按鈕很九州風神,而HYBRID MODE按鈕則是很標誌性的海韻混合模式開關
整機測試

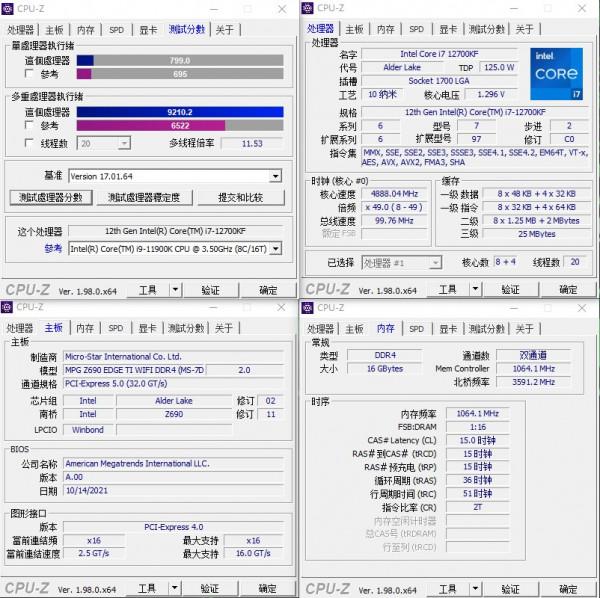

整機12700KF+Z690 EDGE TI刀鋒鈦為預設設定下測試,CPU已經能夠達到單核799多核9210.2的測試成績
CINEBENCH R23 單核1844 多核 22114
CINEBENCH R20 單核726 多核 8544
星曜DDR4 3600 C18-22-22-42的平臺記憶體測試成績,延遲比Z590下要高
魯大師整機跑分195萬

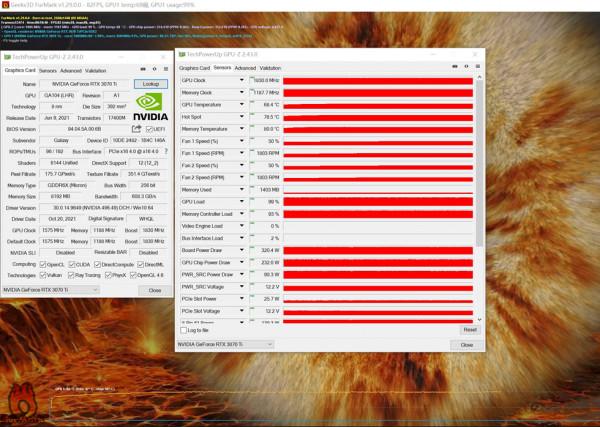

3070ti星曜OC 甜甜圈烤機10分鐘最高核心68.4°、熱點78.5°、視訊記憶體80.0°,風扇只有50%的1800轉也是比較安靜的
3DMARK TIME SPY EXTREME 測試成績7397
3DMARK TIME SPY 測試成績 14932
3DMARK FIRE STRIKE ULTRA 測試成績 9522
3DMARK FIRE STRIKE EXTREME 測試成績 17970
3DMARK FIRE STRIKE 測試成績 31504

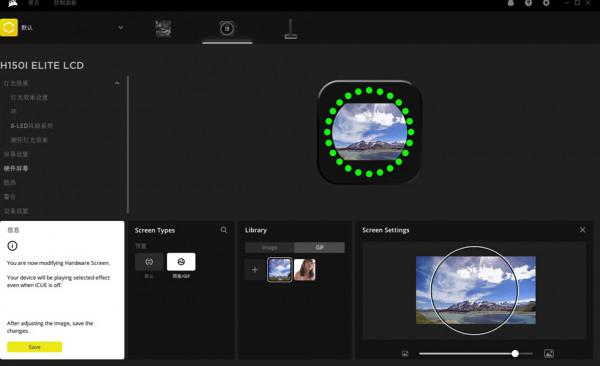

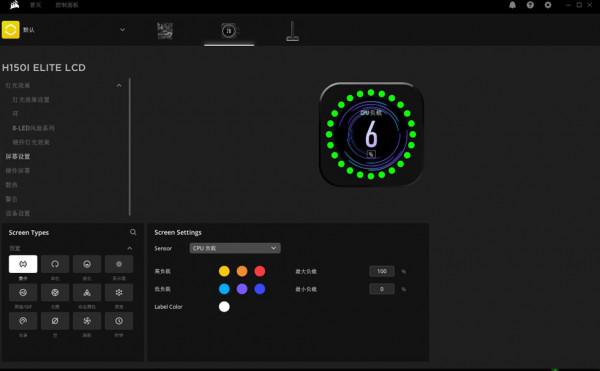

美商海盜船iCUE軟體設定介面,可選項非常多,包括冷頭燈環、風扇LED、螢幕效果、風扇和冷頭的轉速配置等等
螢幕不僅可以顯示標準UI,還可以自定義選擇JPG圖片或者GIF動圖等選項,顯示範圍也可以選擇,嘿嘿
散熱設定,三個風扇、水泵都可獨立設定,冷液溫度也有,並可配置到LCD螢幕上,方便在超頻的時候顯示監看
以上就是本次裝機的全部內容了,感謝您的瀏覽
