B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

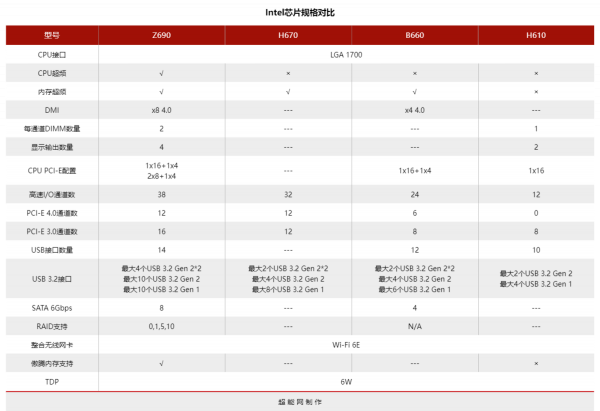

Intel在CES 2022上推出了自家600系主機板剩餘的三款,當中的B660是市場的主流產品,它搭配非K系列處理器必然是日後一段內時間內Intel桌面市場的主力,B660 PCH晶片規格基本上就是直接把Z690砍半,但依然有著不錯的擴充套件能力,一共有14條PCI-E通道,最多4個SATA口。

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

話雖如此,但實際情況應該挺讓主機板廠頭痛的,因為這B660的這12條PCI-E中有6條是PCI-E 4.0,8條是PCI-E 3.0,如果想從PCH上引出兩個M.2口的話你只有兩個選擇,其中一個介面肯定是PCI-E 4.0 x4的,而另一個介面則有PCI-E 4.0 x2或PCI-E 3.0 x4這兩種選擇。

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

這問題基本上只有ATX規格的B660才會碰到,因為CPU本身就可提供一個PCI-E 4.0 x4的M.2口,而mATX版型因為空間問題基本上都只有兩個M.2口,在ATX的B660上才會見到第三個M.2口,而在這第三個M.2口上,不同板廠給出的方案是不同的,華碩由於產品比較多所以兩種方案的都有,微星則選擇了PCI-E 4.0 x2,技嘉選擇了PCI-E 3.0 x4,華擎就比較奇特,給了個PCI-E 3.0 x2口。

其實PCI-E 4.0 x2和PCI-E 3.0 x4的理論頻寬其實是一樣的,都是3.94GB/s,但對於SSD來說就不一樣了,原生採用PCI-E 4.0 x2的M.2 SSD估計也就那幾個Xbox定製的款,市場上大部分SSD用的都是PCI-E 4.0/3.0 x4口,插在PCI-E 4.0 x2口上效能都會有影響,而PCI-E 3.0 x4口則稍微好一點,對於PCI-E 3.0 SSD來說是沒影響的,而PCI-E 4.0的同樣會有影響。

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

我們此前評測的華碩ROG STRIX B660-A GAMING WIFI D4主機板上,PCH引出來的就是一個PCI-E 4.0 x4和一個PCI-E 4.0 x2的M.2口,整好拿來測試這PCI-E 4.0 x2口到底會對SSD造成多大影響。

測試平臺與說明

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

測試平臺使用的是與B660主機板更為搭配的酷睿i5-12400處理器,測試專案包括CrystalDiskMark和3DMark的儲存測試。用來測試的SSD是致態TiPro7000 1TB和致鈦PC005 Active 1TB,它們兩個正好一個是PCI-E 4.0 x4一個是PCI-E 3.0 x4的,分別把它們安裝在PCH提供的兩個M.2介面上進行測試,而系統盤則使用直連CPU的M.2口。

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

致態TiPro7000是他們家最新的產品,支援PCI-E 4.0和NVMe 1.4,搭配長江儲存第三代3D NAND,TLC顆粒,測試用的是1TB容量,連續讀取速度7400MB/s,連續寫入是5400 MB/s,是一款高效能PCI-E 4.0 M.2 SSD。

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

致鈦PC005 Active同樣是1TB的,它走的是PCI-E 3.0 x4通道,支援NVMe 1.3規範,連續讀取速度3500MB/s,連續寫入速度2900MB/s,是旗艦級的PCI-E 3.0產品。

CrystalDiskMark測試

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

兩款SSD從PCI-E x4口換到PCI-E x2口後連續讀寫效能都收到明顯的影響,高佇列深度的連續讀取速度基本上都直接砍半了,寫入速度也降至介面頻寬上限,低佇列深度的讀寫也有影響,只不過幅度沒有高佇列深度那麼大,隨機效能基本沒影響,畢竟隨機速度離PCI-E 3.0 x2的介面速度上限還差得遠。

3DMark儲存測試

3DMark儲存基準測試是一個專門用來測試現在最新的PC儲存裝置的遊戲效能的工具,基於真實應用的磁碟軌跡回放,可以反映最真實的效能表現。

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

其實致態TiPro7000和致鈦PC005 Active在使用x2口時效能都較使用x4口時有一定的下降,但下降的幅度遠沒有上面的理論效能測試那麼誇張,因為對於遊戲的載入來說,並不是一直在進行連續連續讀取,隨機讀取也佔不少百分比,而且很多操作並不會讓SSD保持滿速,所以實際影響並沒有那麼大。

接下來看看各測試的具體資料:

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

B660主機板上的PCI-E 4.0 x2 M.2口,對SSD效能影響有多大?

對於致態TiPro7000來說,在大部分測試裡面使用x4還是x2介面影響都不大,但在移動遊戲專案速度直接從2808MB/s降低至2071MB/s,這明顯受到介面頻寬的影響。而PC005則是使用x2介面時所有專案都比x4介面要慢一點,《戰地5》和《使命召喚:黑色行動4》載入時降幅最為明顯。

總結

從測試來看B660主機板上的這個PCI-E 4.0 x2 M.2口無論對PCI-E 4.0還是3.0的SSD都有明顯效能影響,儘量不要把高效能的PCI-E 4.0/3.0 SSD裝到這個介面上,而那些主流級的產品影響反而沒那麼大,畢竟它們本身的速度就不高,介面頻寬對它們影響有限。

最後要提一下的是,請優先使用直連CPU的M.2介面,因為那個介面的效能是最好的,少了PCH的轉接延遲更低,隨機效能會比PCH的M.2口好不少,實際上用3DMark儲存基準測試是能測出直連CPU和PCH的PCI-E 4.0 x4口有明顯效能差距的,只不過這並不是本文重點,所以資料就不放了。在使用B660主機板時,最優先使用的是直連CPU的M.2口,其次才是PCH的PCI-E 4.0 x4口,最後才去考慮PCI-E 4.0 x2或PCI-E 3.0 x4口。
