一、室外機機內管道漏氟
故障說明：某型號掛式空調器，使用者反映不製冷。
1、測量系統執行壓力
遙控制冷模式幵機，室外風機和壓縮機均幵始執行，但室內機吹風接近自然風，手摸蒸發器僅有一格涼且結霜，大部分為常溫。
見下圖，到室外機檢查，目測二通閥結霜、三通閥乾燥，在三通閥維修口接上壓力錶，系統執行壓力僅為0.15MPa，說明系統缺少製冷劑。
2、檢查漏點
斷開空調器電源，檢視系統靜態壓力約0.8MPa，可用於檢漏。首先使用泡沫檢査室外機二通閥和三通閥處介面，長時間觀察均無氣泡冒出；再到室內機，剝幵包紮帶， 檢査粗管和細管介面，長時間觀察也無氣泡冒出，說明室內機和室外機介面均正常，使用扳手緊固室內機和室外機介面，再次幵機加氟至正常壓力0.45MPa時製冷恢復正常。
3、檢查室外機機內管道

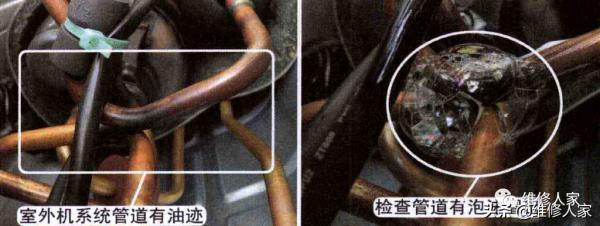

使用者使用約5天后再次報修不製冷，上門檢查，系統執行壓力又降至約0.1MPa,說明製冷系統有漏氟故障，由於室外機振動較大，故障率也較高。取下室外機頂蓋和前蓋，見下圖，觀察系統管道有明顯的油跡，說明漏點在室外機管道，使用泡沫檢查時，發現漏點為壓縮機吸氣管裂紋，原因是壓縮機吸氣管與四通閥連線管距離過近相碰，壓縮機執行時由於振動相互摩擦，導致管壁變薄最終產生裂紋引起漏氟故障。
維修措施：放空製冷系統的氟，使用焊槍補焊壓縮機吸氣管和四通閥連線 管，再使用頂空法排除系統內空氣，檢查焊接部位無漏點，再次開機加氟至0.45MPa時製冷恢復正常，室外機二通閥和三通閥均結露。
二、加長連線管道焊點有沙眼
故障說明：某型號掛式空調器，使用者反映剛安裝製冷正常，一段時間後製冷效果差。
上門檢查，製冷幵機，室外風機和壓縮機幵始執行，空調器幵始製冷，但在室內機出風口感覺出風溫度不涼，手摸蒸發器一部分較涼、一部分為常溫，初步判斷系統缺氟。
到室外機査看，二通閥結霜、三通閥結露，在三通閥維修口接上壓力錶，系統執行壓力約0.15MPa,說明系統缺氟。由於是新裝機空調器，並且有加長連線管道，檢查重點為室外機介面、室內機介面、加長連線管道焊點。
使用遙控器關機，壓縮機和室外風機停止執行，査看系統靜態壓力約0.7MPa,可用於檢漏，使用洗潔精泡沫檢査室外機介面、室內機介面均無漏點。
1、加長連線管道
解幵包紮帶，找到原機管道和加長管道連線部位，檢視連線管道中粗管有明 顯的油跡，初步判斷漏點為原機管道和加長管道的焊點。
2、粗管焊點漏氟

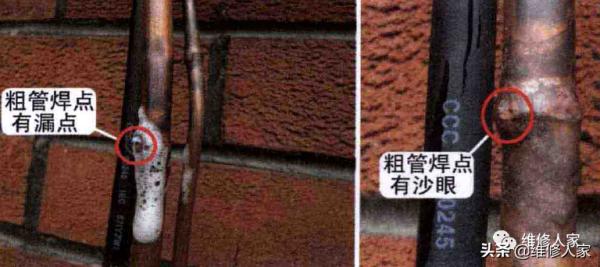

將洗潔精泡沬塗在管道焊點處，査看細管焊點無氣泡冒出，但粗管焊點有氣泡冒出，見下圖左，說明漏氟部位為粗管焊點。
擦去焊點泡沫，仔細檢視粗管焊點，發現有一個沙眼，說明安裝人員在加長連線管道時焊點未焊好，有沙眼使得系統漏氟，導致製冷效果差故障。
3、擴口焊接粗管焊點
再次遙控開機，待壓縮機執行後關閉二通閥閥芯，系統壓力變為負壓時快速關閉三通閥閥芯，將蒸發器和連線管道的製冷劑回收到冷凝器中。
使用割刀割掉有沙眼的粗管焊點，重新擴口，焊槍焊接。利用冷凝器中的製冷劑排除空氣，幵啟二通閥和三通閥閥芯，再次使用洗潔精泡沫塗在粗管焊點，檢査不再有氣泡冒出，說明粗管焊點不再漏氟。
維修措施：重新擴口焊接粗管焊點，製冷幵機後，系統補加氟R22至0.45MPa時製冷恢復正常。
總結：
① 新裝機漏氟故障應重點査看室外機介面、室內機介面、加長連線管道焊點。

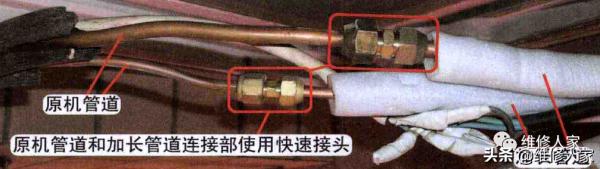

② 安裝空調器時，如果需要加長連線管道，但如果未攜帶焊槍或焊槍無法使用， 無法焊接焊點，常用方法是使用快速接頭連線原機管道和加長管道。但由於快速接頭有4個介面，並且需要在安裝現場擴喇叭口，導致快速接頭成為常見漏氟部位之一。見下圖。
