地面篇
籃球專用運動地板
籃球專用運動地板安裝三維示意圖△
- 設計時應考慮地板下通風，並在施工圖中繪出地板通風箅子和龍骨骨通風陣位置及大樣；
- 粘結用膠需選用運動用木地板專用膠粘劑。

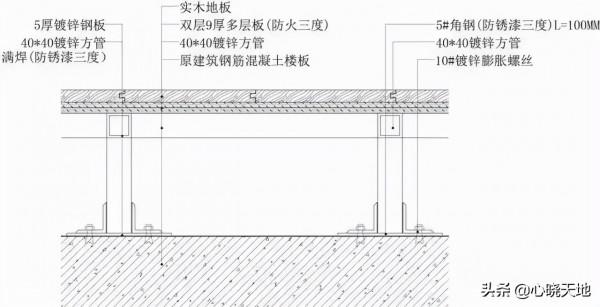

籃球專用運動地板安裝節點圖△
網路地板安裝
靜電地板安裝三維示意圖△
- 1:3水泥砂漿抹面壓實趕光,幹後臥銅條分格（銅條打眼穿22號鍍鋅低碳鋼絲臥牢，每米4眼）；
- 可調節支架系統。

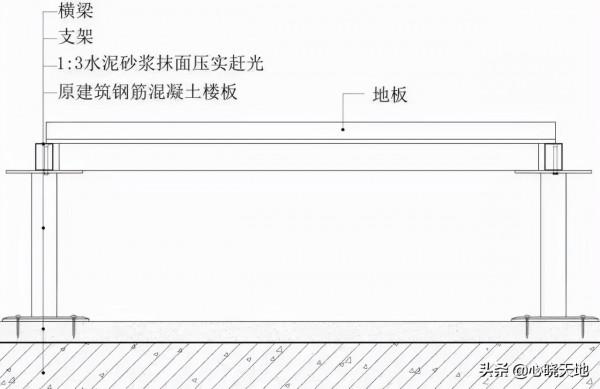

靜電地板安裝節點圖△
自流平做法

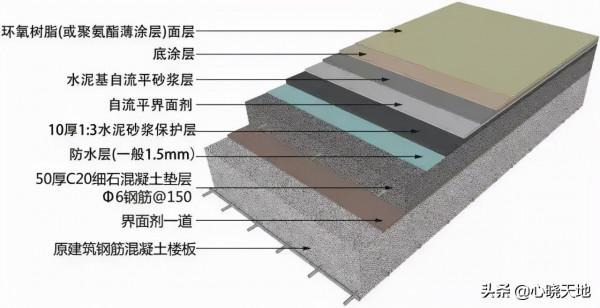

自流平做法三維示意圖△
自流平做法節點圖△
地溝做法
地溝做法三維示意圖△
- 最低處增加暗藏地漏且有暗溝防止第二層防水滲滿；
- 地磚(8~12厚,幹水泥擦縫)(找坡)。
地溝做法節點圖△
鋁型材軌道門檻製作

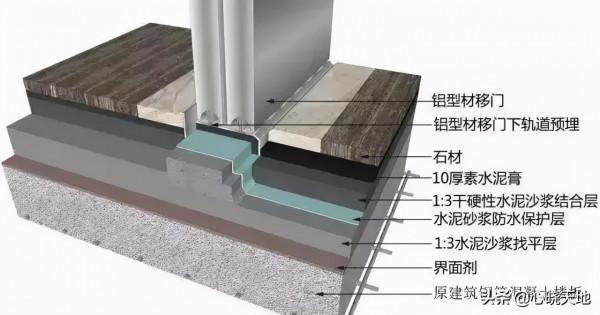

鋁型材軌道門檻製作三維示意圖△

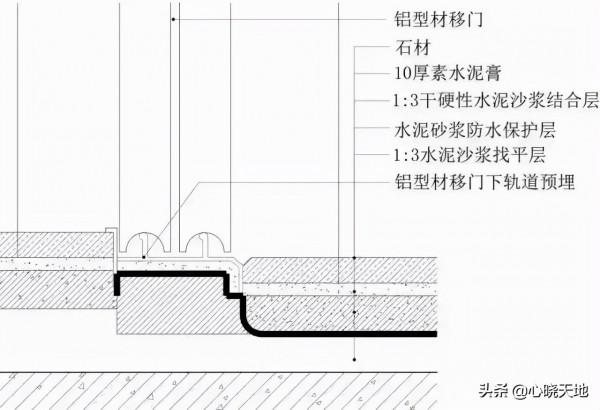

鋁型材軌道門檻製作節點圖△
吊頂
風口與金屬板相接
風口與金屬板相接三維圖示意圖△
- 根據圖紙確認風口的大小和位置；
- 根據開好的風口與吊頂的高度確認大小長短；
- 安裝空調系統風管；
- 龍骨的安裝；
- 風口的安裝。

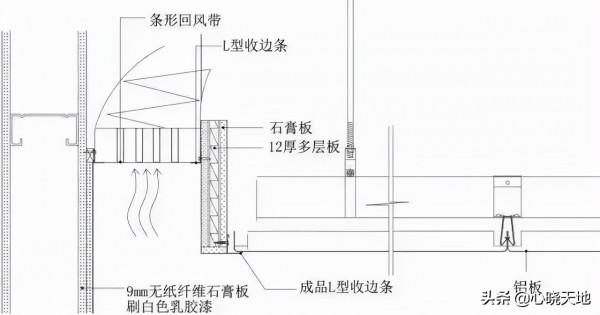

風口與金屬板相接做法節點圖△
玻璃隔斷與鋁板相接

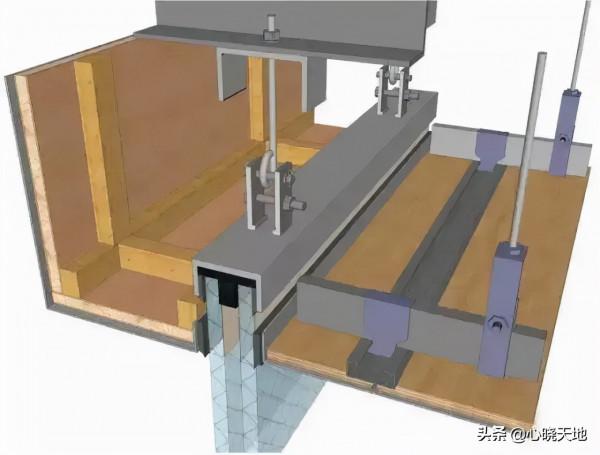

玻璃隔斷與鋁板相接三維圖示意圖△
- 在頂棚和地面彈出玻璃隔斷的位置線；
- 安裝固定下部的錨韌體；
- 再完成隔斷上部的安裝；
- 中間填滿橡皮墊或填充劑；
- 最後用密封膠密封。

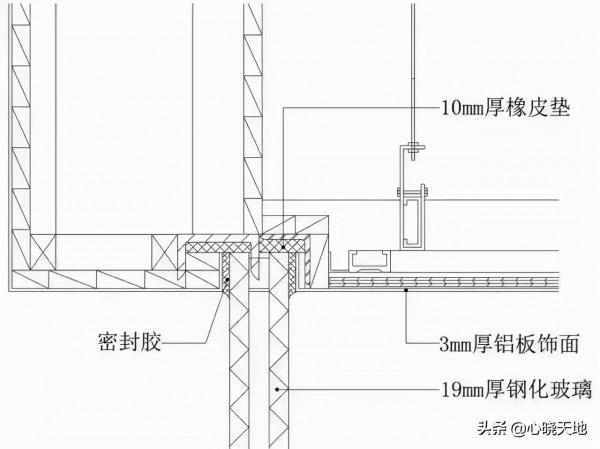

玻璃隔斷與鋁板相接節點圖△
窗簾盒與玻璃幕牆相接

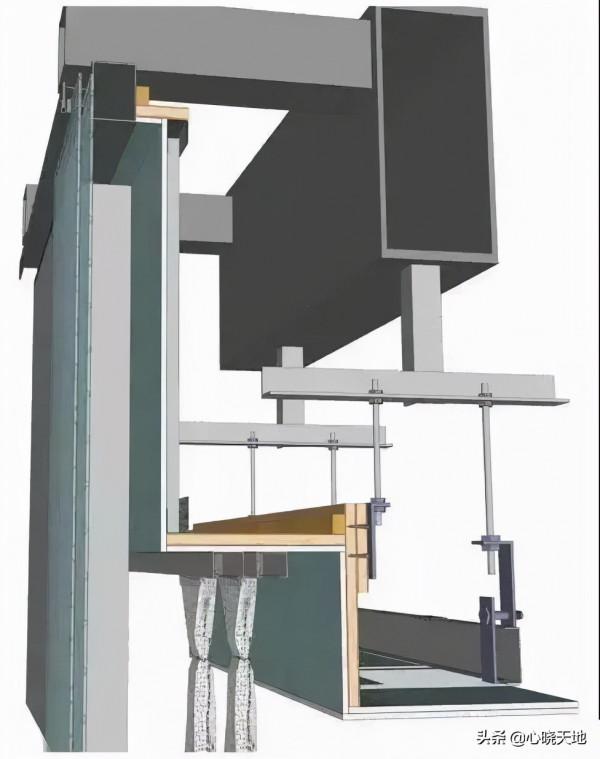

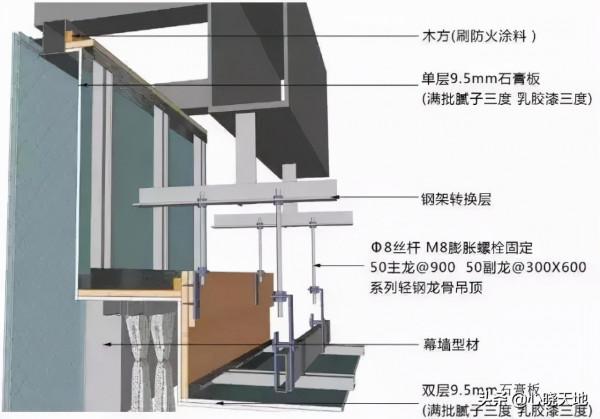

窗簾盒與玻璃幕牆收口節點三維示意圖△
- 龍骨吊件與鋼架轉換層焊接固定，連線處滿焊，刷防鏽漆三遍；
- 50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm；
- 18mm細木工板刷防火塗料三度，與吸頂吊件採用35mm自攻螺絲固定；
- 9.5mm厚紙面石膏板用自攻螺絲與龍骨固定；
- 滿批耐水膩子三度；
- 乳膠漆塗料飾面。

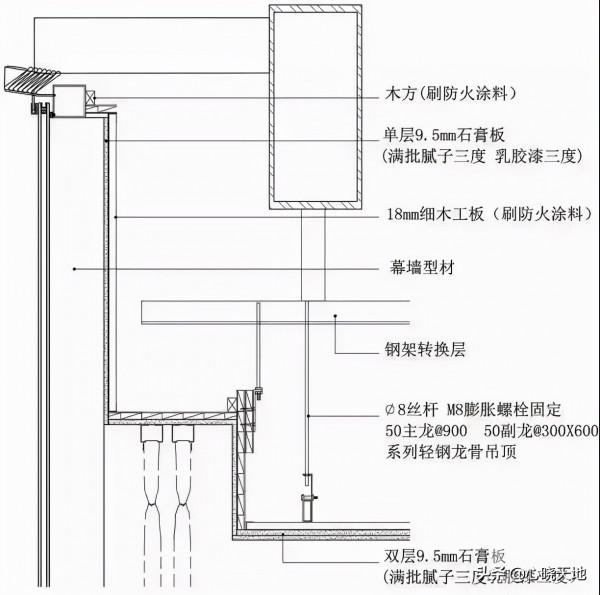

窗簾盒與玻璃幕牆收口節點圖△
暗藏燈帶窗簾盒

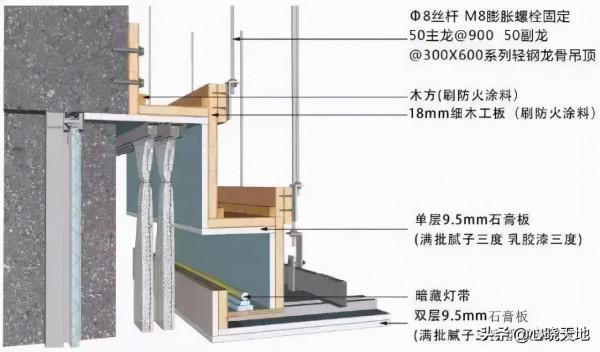

暗藏燈帶窗簾盒安裝三維示意圖△
- 龍骨吊件與鋼架轉換層焊接固定，連線處滿焊，刷防鏽漆三遍；
- 50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm；
- 18mm細木工板刷防火塗料三度，與吸頂吊件採用35mm自攻螺絲固定；
- 9.5mm厚紙面石膏板用自攻螺絲與龍骨固定；
- 滿批耐水膩子三度；
- 乳膠漆塗料飾面。
暗藏燈帶窗簾盒安裝節點圖△
木飾面與鋼結構圓柱相接
木飾面與鋼結構圓柱相接三維示意圖△
- 龍骨吸頂吊件用膨脹螺栓與鋼筋混凝土板固定；
- 50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm；
- 9mm厚多層板刷防火塗料三度，用自攻螺絲與龍骨固定；
- 木飾面採用掛條固定；
- 加工定製內徑300mm，外徑350mm成品木飾面線條，與木飾面固定。
木飾面與鋼結構圓柱相接節點圖△
紙面石膏板與鋼結構圓柱相接

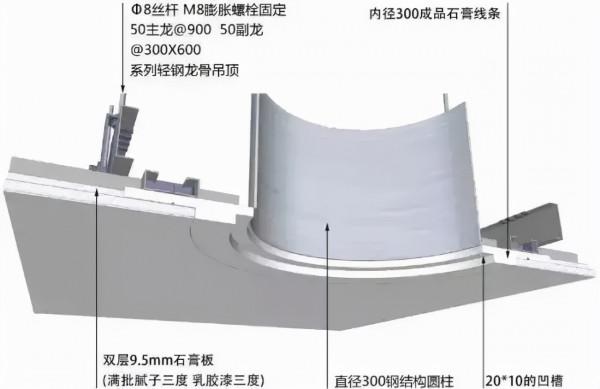

紙面石膏板與鋼結構圓柱相接三維示意圖△
- 龍骨吸頂吊件用膨脹螺栓與鋼筋混凝土板固定；
- 50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm；
- 加工定製成品石膏線條，內徑300mm，外徑450mm，預留20*10的凹槽；
- 9.5mm厚紙面石膏板與成品石膏線條用自攻螺絲與龍骨固定；
- 滿批耐水膩子三度；
- 乳膠漆塗料飾面。
注意：留20*10的凹槽！

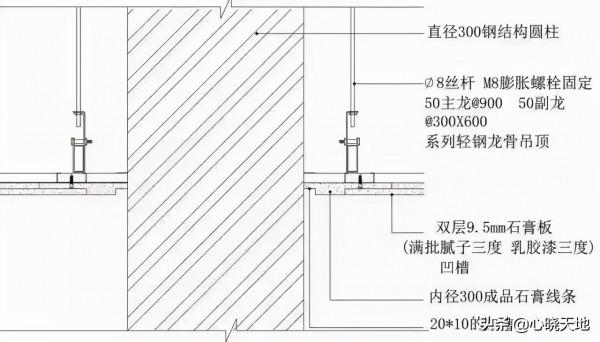

紙面石膏板與鋼結構圓柱相接節點圖△
牆面
石材與混凝土牆相接

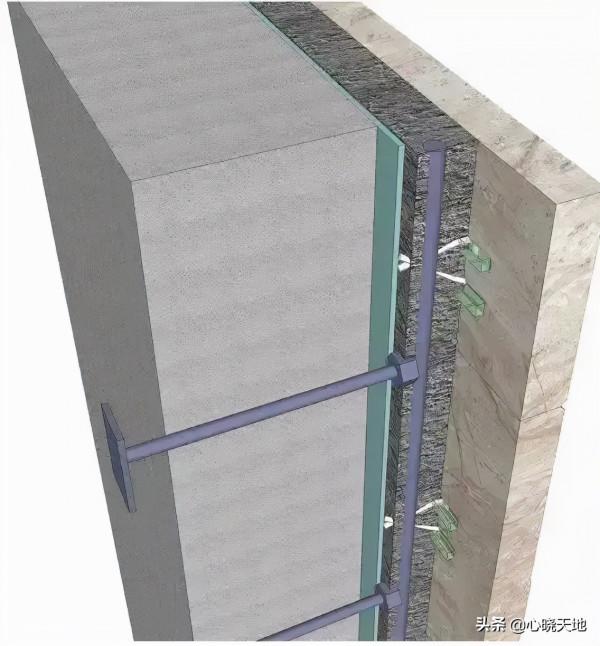

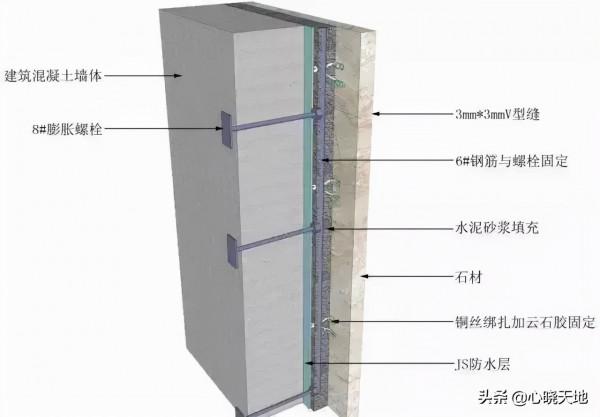

石材與混凝土牆相接三維示意圖△
- 牆面做JS防水層；
- 選用石材18mm，均經過六面防護、晶面處理；
- 塑造石材造型，上下口做3mm倒角；
- 石材安裝前進行打眼，方便銅絲固定(上下共4個眼）；
- 鋼筋與石材固定；
- 土建牆體固定膨脹螺栓；
- 鋼筋用螺栓固定，鋼筋成網狀；
- 銅絲栓綁於鋼筋網；
- 石材與牆體之間填充水泥砂漿，即灌漿。

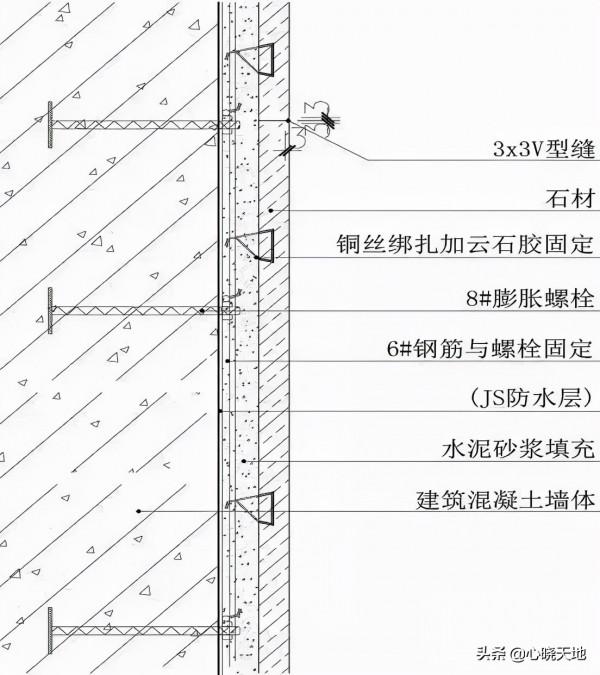

石材與混凝土牆相接節點圖△
陶瓷馬賽克隔牆工藝做法

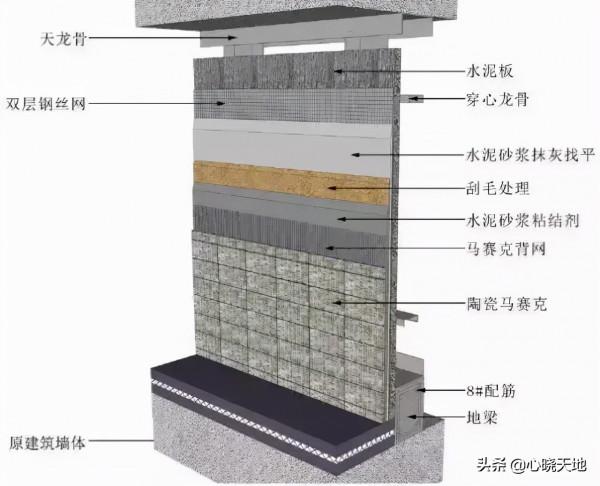

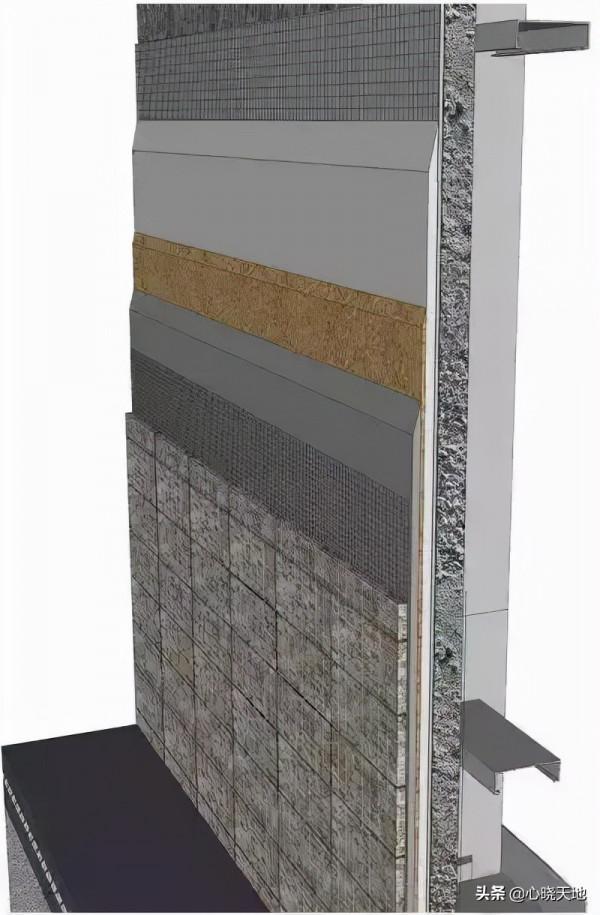

陶瓷馬賽克隔牆工藝做法三維示意圖△
- 選用馬賽克，表面平整、尺寸正確、邊稜整齊；
- 上下固定75天地龍骨，上38穿心龍骨完成基層施工；
- 固定水泥板，上雙層鋼絲網；
- 水泥砂漿抹灰找平處理，一定保證平整度；
- 刮毛處理，保證粘結層的附著力；
- 鋪貼馬賽克，完成施工；
- 揭紙、調縫、擦縫。
陶瓷馬賽克隔牆工藝做法節點圖△
玻璃窗戶與牆面相接
玻璃窗戶與牆面相接三維示意圖△
- 玻璃物料選樣，無劃痕，無損傷；
- 鋼架基層預埋；
- U型槽的焊接安裝；
- 彈性膠墊填充；
- 安裝玻璃，透明膠條填充；
- 收口處3mm打膠處理；
- 清理，保護。
加氣塊牆石材幹掛

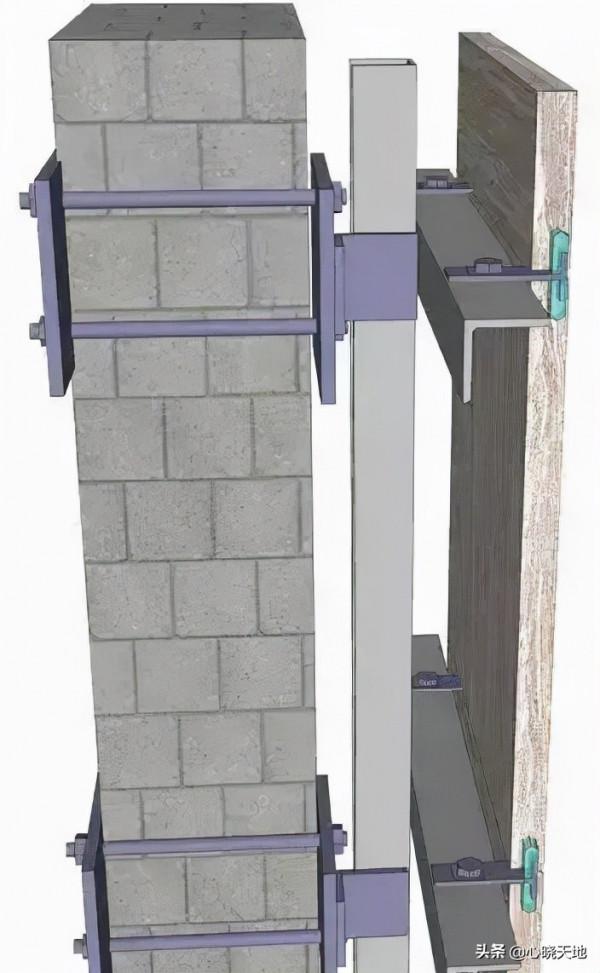

加氣塊牆石材幹掛三維示意圖△
- 選用石材18mm，均經過六面防護、晶面處理；
- 塑造石材造型，上下口做3mm倒角；
- 加氣塊牆體固定鍍鋅鋼板，一般用8#穿牆螺栓固定；
- 在幹掛件無法滿足造型的需求下，採用滿焊5#角鋼轉接件，以調整完成面與牆體的間距；
- 滿焊8#鍍鋅槽鋼豎向龍骨；
- 滿焊5#鍍鋅角鋼橫向龍骨；
- 固定不鏽鋼幹掛件；
- 固定不鏽鋼幹掛件,AB膠固定石材，完成安裝。
加氣塊牆石材幹掛節點圖△
藝術玻璃與牆面相接做法

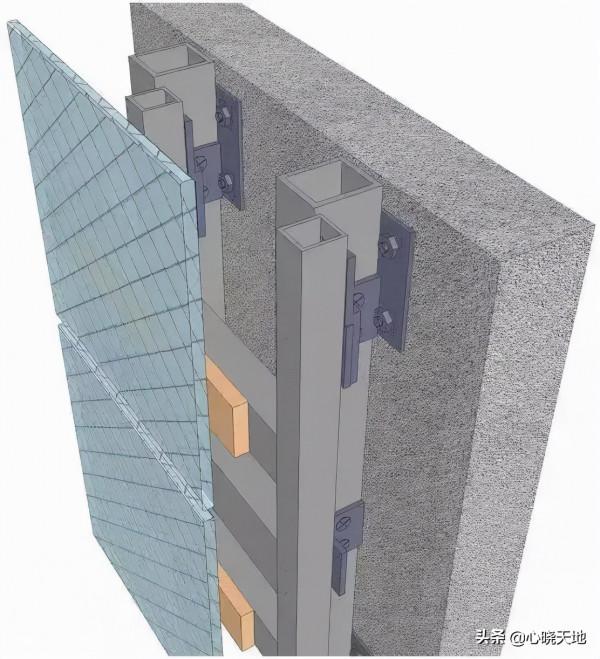

藝術玻璃與牆面相接做法三維示意圖△
- 玻璃物料選樣，無劃痕，無損傷；
- 鋼架基層預埋；
- 鋼架基層焊接；
- 使用結構膠安裝藝術玻璃；
- 安裝完成，清理，保護。

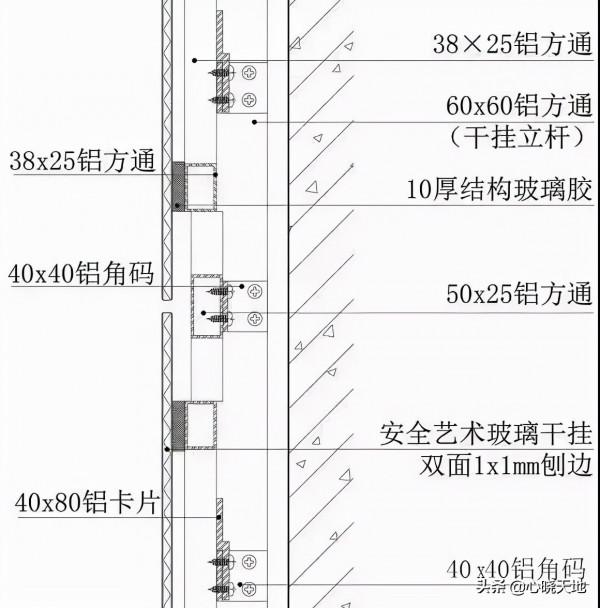

藝術玻璃與牆面相接做法節點圖△

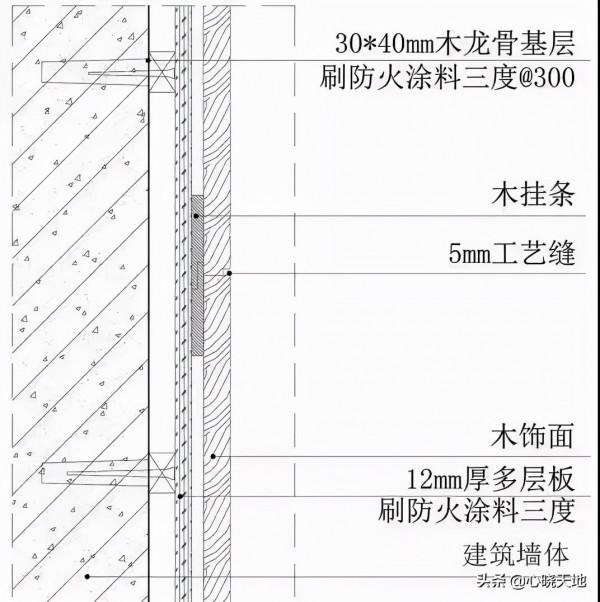

木龍骨幹掛木飾面牆面做法

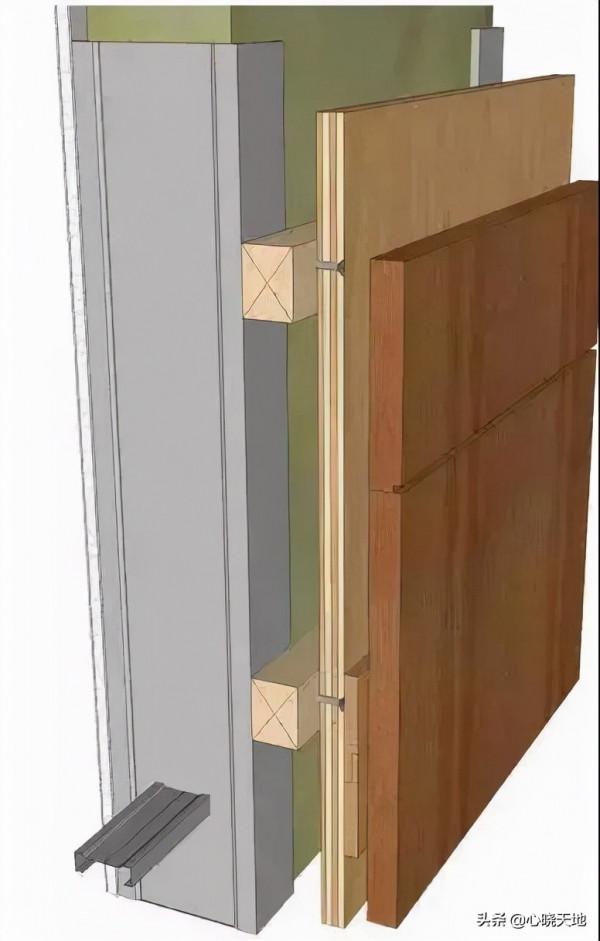

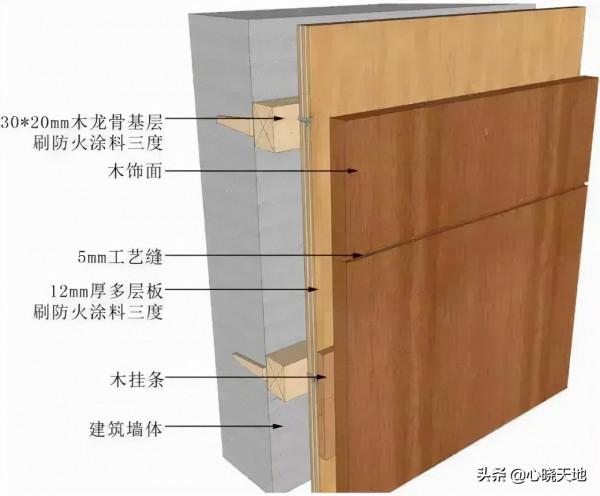

木龍骨幹掛木飾面牆面做法三維示意圖△
- 30*40mm木龍骨中距300mm，刷防火塗料三度,用鋼釘與木楨固定，木楨固定在混凝土牆體內；
- 12mm厚多層板基層找平處理，用鋼釘與木龍骨固定,刷防火塗料三度；
- 木掛條中距300mm，用槍釘與多層板固定,木掛條背面刷膠,且刷防火塗料三度；
- 木掛條背面刷膠與木飾面用槍釘固定；
- 木飾面卡件安裝，木飾面平整度調整。

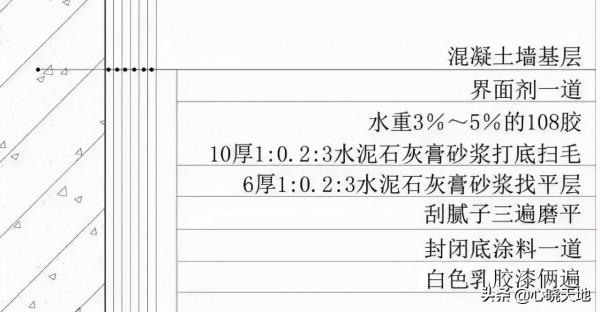

混凝土隔牆乳膠漆類做法
混凝土隔牆乳膠漆類做法三維示意圖△
- 混凝土隔牆表面清除乾淨,牆面滾塗介面劑一遍，素水泥漿一道內摻水重3％～5％的108膠；
- 10厚1:0.3:3水泥石灰膏砂漿打底掃毛；
- 6厚1:0.3:2.5水泥石灰膏砂漿找平層；
- 滿刮三遍膩子(內摻水重3％～5％的108膠)；
- 封閉底塗料一道，待乾燥後找平、修補、打磨；
- 第三遍塗料滾刷要均勻，滾塗要循序漸進，最好採用噴塗。
混凝土隔牆乳膠漆類做法三維示意圖△
