在近幾年,越來越多廠商推出的輕薄型膝上型電腦,獲得上班族、在校大學生等使用者群體的青睞。而在追求輕薄的機身的過程中,廠商們也逐漸放棄一些體積較大的介面,轉而統一使用尺寸更小、能夠承載更多功能的USB-C,這讓拓展塢成為了一部分應用場景的剛需。
不過就傳統的拓展塢而言,雖然外觀形態各異,但大部分都僅僅只是起到了增加介面、訊號轉換的作用,無非就是數量和介面型別的差異。
近期深圳市九州大道科技有限公司推出一款全新的拓展塢產品,不僅延續傳統拓展塢功能,而且還新增了無線網絡卡功能,即插即用,讓筆電使用者在移動辦公時,不再苦於沒有網路的問題。目前這款產品已經抵達了充電頭網編輯部,下面就為大家分享產品的拆解。
一、九州大道4G網絡卡二合一拓展塢外觀
九州大道這款4G網絡卡拓展塢自帶一條USB-C線纜,主體部分為鋁合金材質,表面採用磨砂和陽極氧化處理,手感比較細膩,端面黑色部分為塑膠外殼。
九州大道4G網絡卡二合一拓展塢的主體機身部分設定了一個USB-C介面、兩個USB-A介面、一個指示燈、一個HDMI介面以及一個SIM卡卡槽。
額外配置的這個SIM卡卡槽,插上流量卡,就可以讓膝上型電腦直接連線無線網路。這也是這款拓展塢與常規拓展塢的最大不同之處。

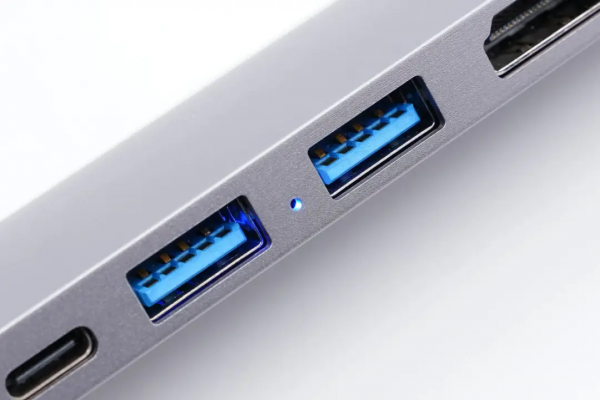

連線電腦後,機身上的指示燈會亮藍燈。
USB-C端也採用了鋁合金外殼,配色和工藝與主體機身部分保持一致,並在出廠時配有塑膠防塵套。
自帶的USB-C線纜長度約為16cm。
USB-C介面特寫。

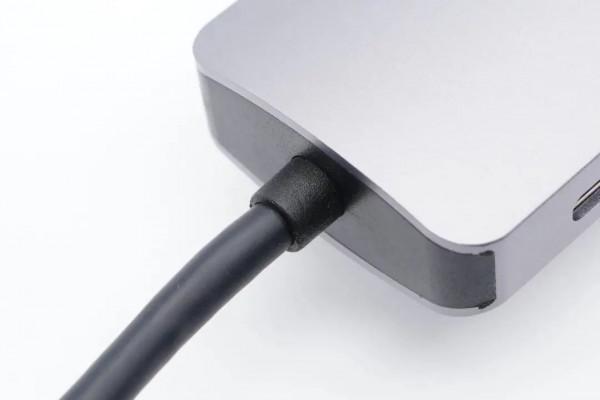

線纜與機身連線處採用了加固處理。
機身長度約為127.6mm。
寬度約為35.9mm。
厚度約為14.8mm。
產品淨重約為110g。
二、九州大道4G網絡卡二合一拓展塢拆解
先從拓展塢整體機身端面拆開塑膠外殼,可以看到裡面有一根同軸線纜連線PCB板和外殼,這也是無線網絡卡的天線。
LTE天線特寫。之所以採用塑膠外殼,就是為了防止訊號遮蔽。

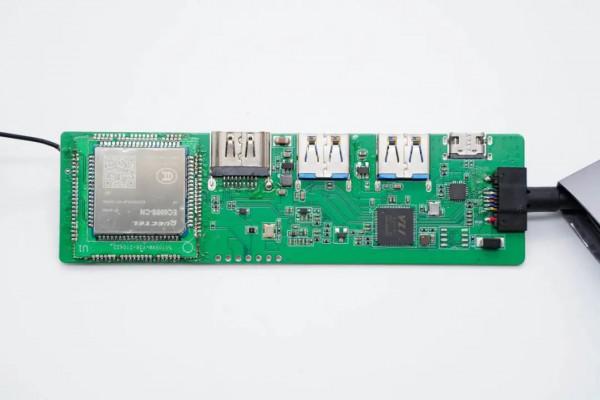

拓展塢內部的PCB板,從正面來看,四個介面均採用沉板焊接,PCB板上右側設定了兩顆晶片,左側是一個實現無線網絡卡功能的模組。
最右側這顆晶片是一顆絲印MT7282的負載開關晶片。
這顆較大的晶片來自VLI威鋒電子的USB 3.0 HUB主控晶片,型號VL815-Q7。
兩顆晶片之間設有一顆晶振。
另外一顆晶振。
兩個USB-A介面之間設有一顆絲印DFCFA的過流保護晶片。

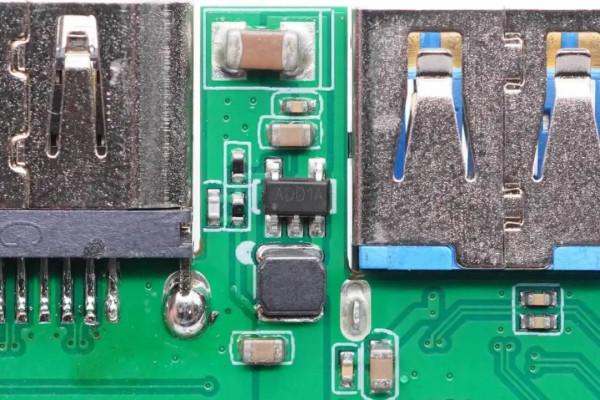

USB-A介面和HDMI介面之間設有一顆ADD1A的降壓晶片和一顆電感。
無線網絡卡控制部分採用模組化設計,由全球無線通訊模組供應商QUECTEL供應,方便工廠生產。
從PCB板背面來看,同樣設有幾顆晶片,另外還有一顆SIM卡卡槽。
右側是一個降壓電路,設有一顆電源晶片和一顆電感。
晶片絲印MT3905U。

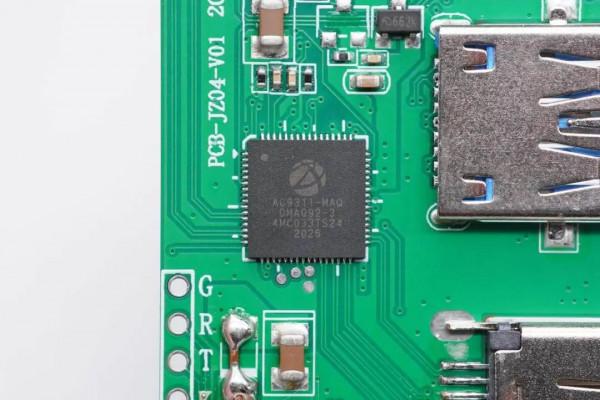

居中是一顆大晶片是HDMI介面主控晶片,用於將USB-C口中的DP訊號轉為HDMI訊號輸出,ALGOLTEK安格科技AG9311-MAQ。
1084-1.8,1.8V線性穩壓晶片。
旁邊設有一顆鉭電容。
在SIM卡卡槽和HDMI介面中間是絲印8S77的六腳晶片,看起來是一顆ESD保護晶片,用於靜電防護。
絲印YJ33的穩壓晶片。
SS34肖特基二極體,用於輸入反接保護。
USB-C介面特寫。
USB-A介面特寫,支援USB3.0資料標準。
HDMI介面特寫,以上母座均採用沉板焊接。
SIM卡槽特寫。
拆解完畢。
充電頭網拆解總結
九州大道4G網絡卡二合一拓展延續傳統拓展塢的功能,採用自帶USB-C短線的設計,使用過程中相對更加靈活,配備了USB-C介面,可用於膝上型電腦充電;兩個USB3.0資料介面可用於連線隨身碟、滑鼠、鍵盤等外設;HDMI介面支援4K 30Hz影片,可應對日常辦公投屏的場景。
除此之外,自帶一個SIM卡卡槽,支援4G上網,無需安裝驅動就能夠讓膝上型電腦無線上網,相容國內的電信、聯通、移動三大運營商,解決了移動辦公沒有連線不到網路的問題。
產品內部主要由三個部分組成,插卡上網部分採用了QUECTEL主控模組,USB3.0介面由威鋒晶片控制,HDMI介面主控晶片來自安格科技。整個產品的定義比較特別,對於輕薄型膝上型電腦而言,是一款不錯的配件。
