前言
今年比較喜歡整 ITX,現在的 ATX 主機板雖然透過堆料與設計了很多理念挽留使用者群,但是架不住如今 PCIE 插槽只需要插一塊顯示卡就行,連 SATA 口都快要被 M.2 口取代了,更何況萬兆網絡卡、RAID 卡、大容量 SATA 盤這些需求真的非常少,如果說 ATX 量比 ITX 大,那也是因為很多 ITX 機箱對散熱和相容性作了妥協,或者說 ITX 主機板選擇太少特別是精品主機板,而且主流 ITX 板子基本都比主流 ATX 主機板貴,更不要說幾百塊的 MATX 板子了。所以有個這種的妥協就是大一點的 ITX,去年推出的喬家一物的 i100pro 就是這麼一款產品,雖說是 ITX 主機板平臺,但可以相容到三槽大顯示卡、360 一體水冷、14CM 的 ATX 電源,之前就是這樣裝了一臺喬家一物 i100Pro,整機配置如下:
CPU:AMD 銳龍 5 5600X 處理器
主機板:玩家國度(ROG)ROG STRIX B550-I GAMING
記憶體:宇瞻 NOX 暗黑女神 3600 RGB 燈條 8G*2
SSD:西部資料(Western Digital) WD_BLACK SN850
顯示卡:訊景(XFX)RX 6700 XT 12GB 海外版 OC
電源:海韻 (SEASONIC)FOCUS SGX 650 650W 電源
機箱:喬家一物 JONSPLUS i100 Pro 全鋁外殼 ITX 機箱
散熱:喬思伯 (JONSBO)SHADOW•光影360 幻彩版 白色 CPU一體式水冷
裝機展示:
喬家一物 jonsplus 是喬思伯去年推出的子品牌,而 i100pro 則是喬家一物推出的第一款機箱,隸屬於毒物系
i100pro產品物語是:“設想一臺頂級硬體支援的 ITX 機箱應該是怎樣的?”,其產品為434.8*194*306.8mm 長寬高

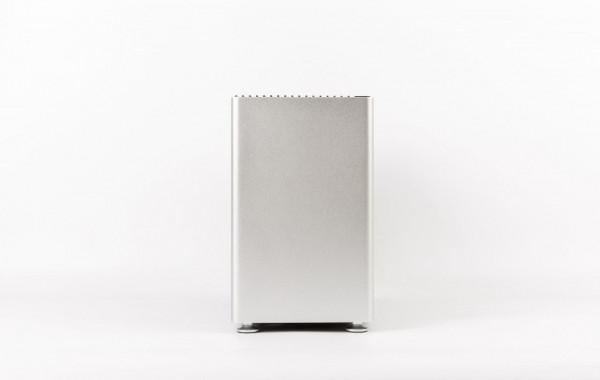

前後 3mm 雙弧邊鋁鎂合金面板,格柵設計頂蓋,非常簡約的設計,面板 CNC 銑邊、鋼化玻璃 CNC 銑邊倒角

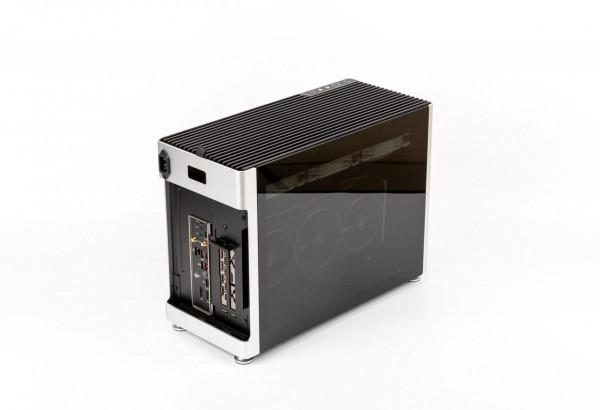

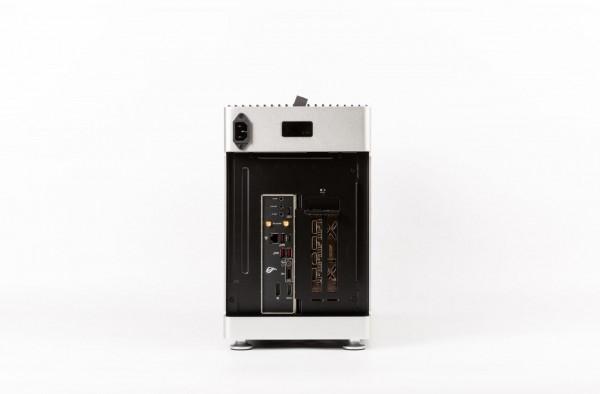

尾部有 i100 的 LOGO,頂部格柵式設計和底部一起做成垂直風道也是為了解決兩邊鋼化玻璃造成了排風不暢

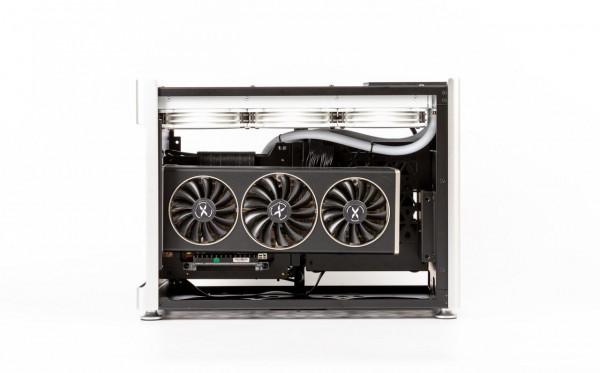

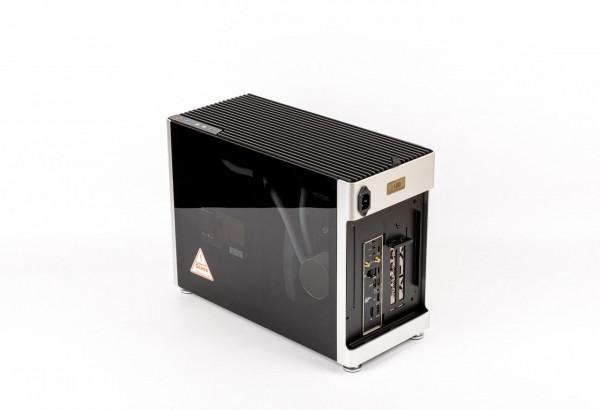

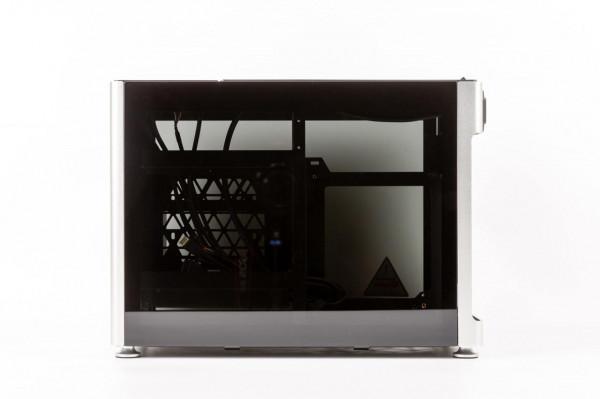

側面深色鋼化玻璃,喬思伯光影 360 水冷和訊景 6700XT

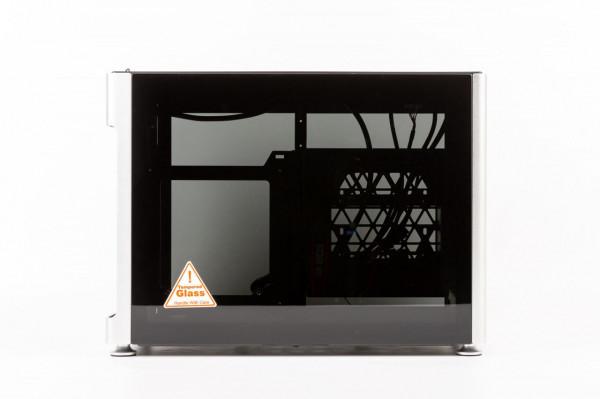

另一側 STRIX B550I 主機板與海韻 SGX650 的 SFX-L 電源

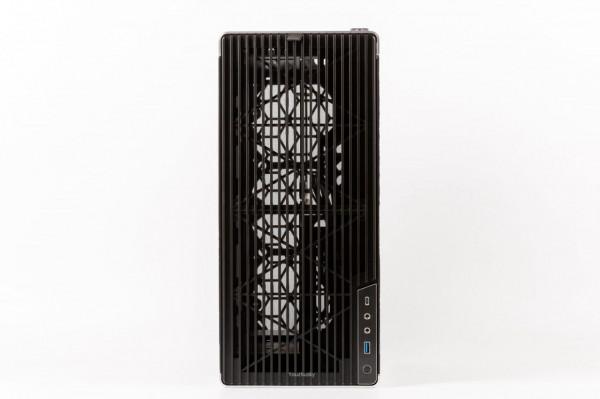

頂部的格柵面板,內部為40目濾網,頂部出風但是關機狀態下也能阻隔落灰,尾部一個拉手輕鬆取下磁吸面板

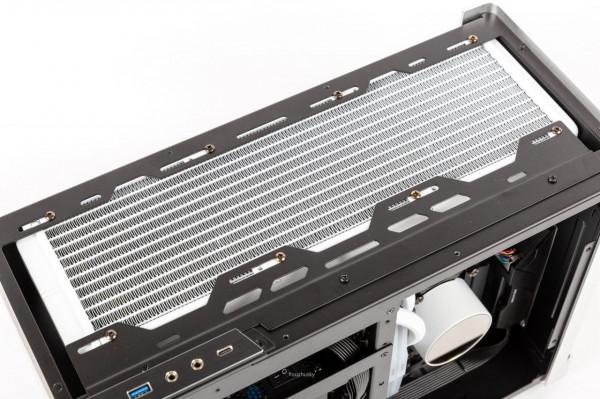

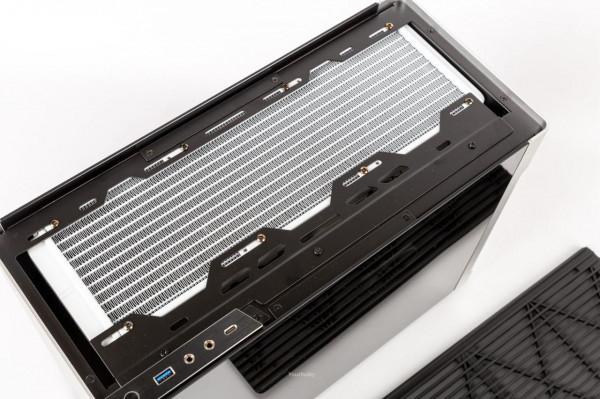

頂蓋取下之後的360水冷,兩邊的鋼化玻璃側板各有兩顆沉頭螺絲固定,防止側板掉落,安全和方便總有一點妥協
側面的電源及主機板,電源位的上下兩塊固定板有上中下三檔位調節,可以根據電源大小及是否頂部安裝水冷來調節
喬思伯光影 360 水冷的走管,使用了兩根紮帶固定防止與風扇扇葉摩擦
宇瞻 NOX 暗黑女神燈條與光影 360 冷頭,B550-I 的 ROG 標因為反裝所以倒了

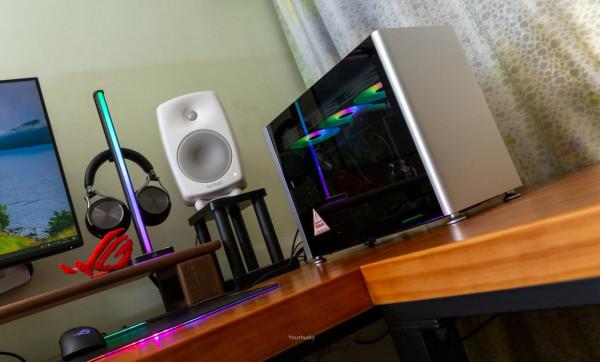

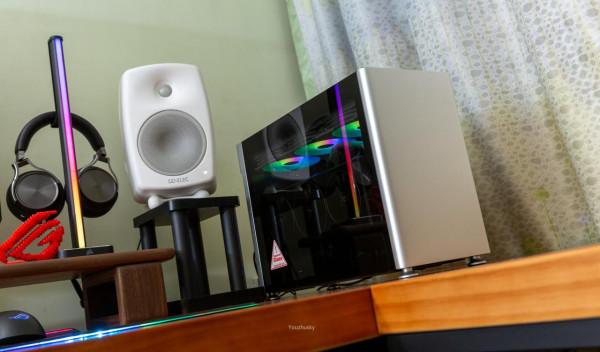

桌面及燈光展示:

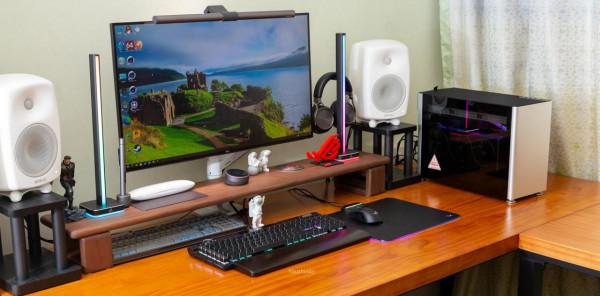

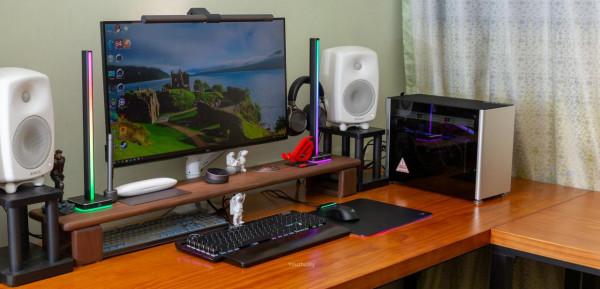

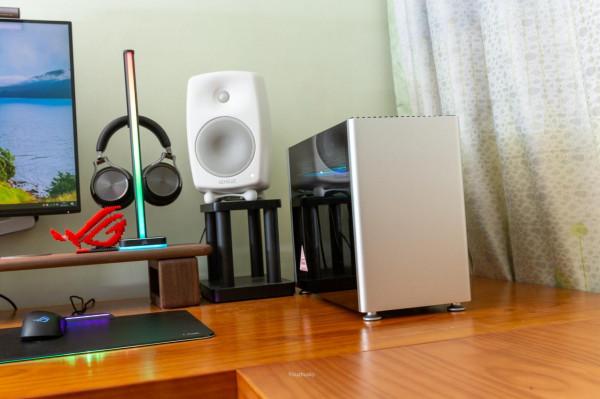

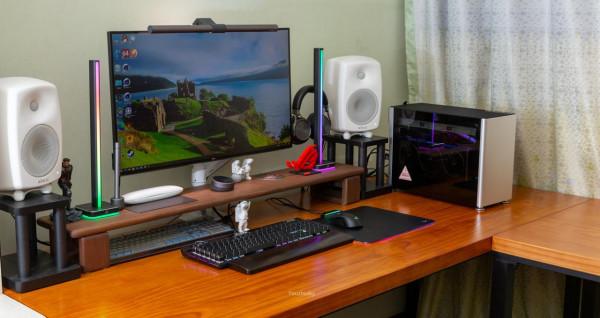

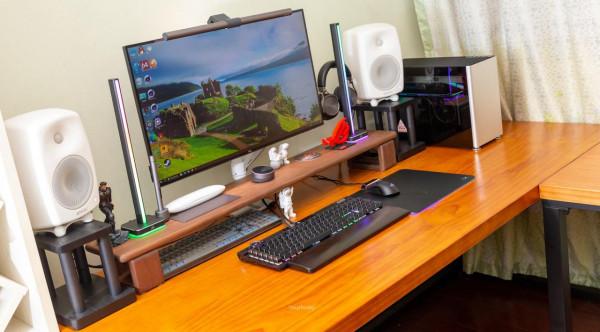

桌面展示
配件解析
喬家一物 i100pro

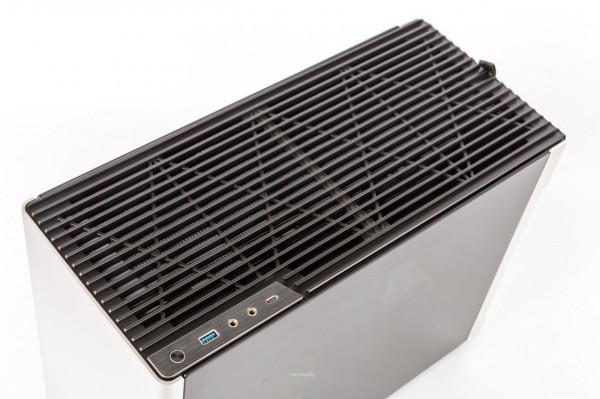

i100pro 的前置 IO 為開機鍵兼 HDD LED、USB3.0、音訊口、type-C 口

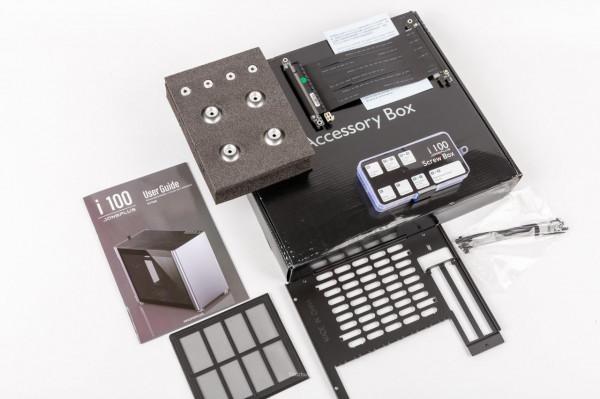

配件盒一覽,說明書、雙層鋁鎂合金腳墊、ADT PCIE3.0 延長線、螺絲盒、尾部防塵網及直插顯示卡替換支架、紮帶
頂部帶濾網的格柵面板還是帶設計感的,如果是鋁鎂合金的話就更好了,不過那樣成本將會高很多
安裝完腳墊的底部,底部進風口也是 40 目的濾網,為一邊螺絲固定設計

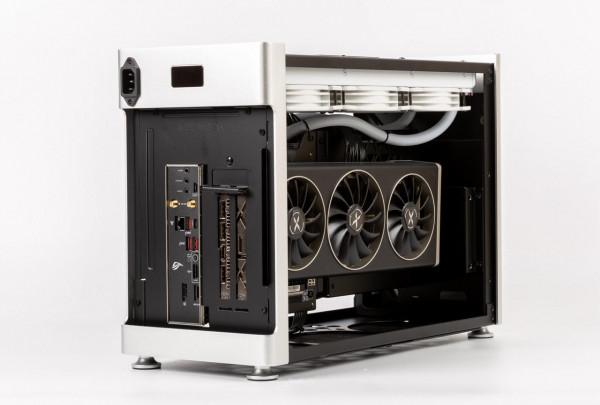

這是顯示卡安裝位,i100 支援 360/280 水冷的直插或者側插顯示卡安裝,也可以顯示卡直插+最高 166mm 風冷CPU散熱
電源位有上中下三擋螺絲固定孔,最上是不裝水冷時用的,下面兩檔供 ATX/SFX 電源參考
喬思伯 (JONSBO) SHADOW• 光影 360 幻彩版 白色 CPU 一體式水冷
水冷是喬思伯的 SHADOW· 光影 360,水冷價效比不錯,LOGO 光效也還可以
水冷的本體,本款光影 360 做了全白設計
冷排的整體相當工整,翅片沒有什麼不規則,對於 400 多的價位非常不錯

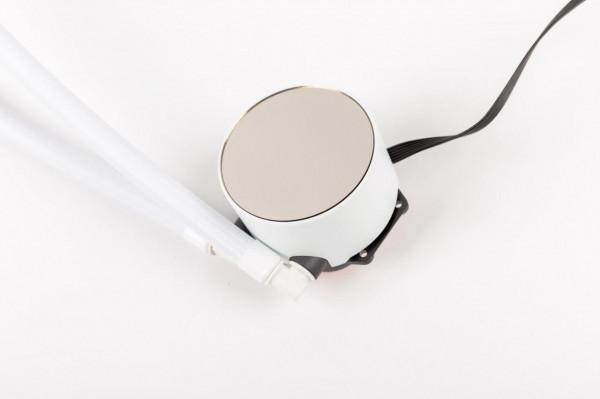

冷頭帶鏡面設計,內部是 12 顆 ARGB 燈,具有喬思伯水冷的 LOGO,光影則是內部圓形光效

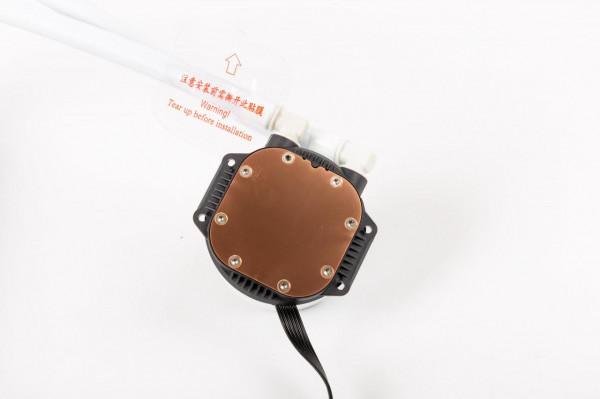

冷頭的銅底,內部120 片銅鰭片;切記“注意安裝前需撕開此貼膜”因為這個膜翻車的小朋友大朋友可不少

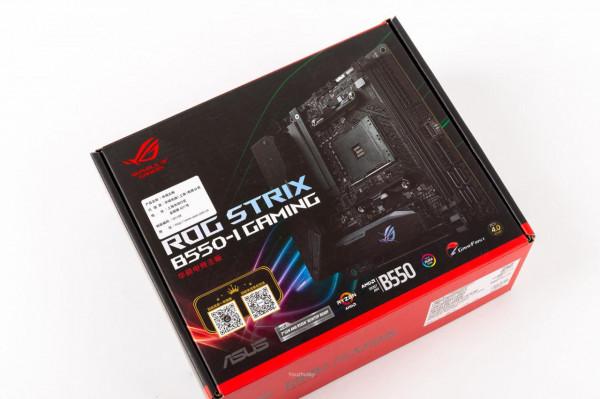

玩家國度(ROG)ROG STRIX B550-I GAMING
雖然上有X570-I 和 ROG C8I,但是 STRIX B550-I 一樣功能齊全,正常使用下不會有太大的效能區別,B550-I 一樣很好
8 層 PCB 主機板,8+2 相供電,AM4 介面,帶一個大眼睛只是沒有燈
主機板背面也帶一條 PCIE3.0 的 M.2,與晶片組散熱上的 4.0 M.2 共提供兩條 M.2 口

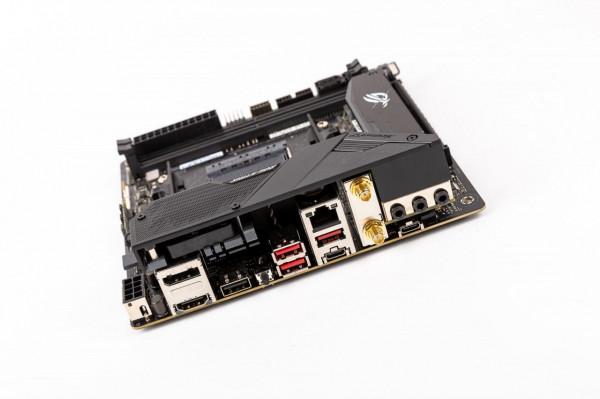

介面設計上,集顯介面、USB3.0、type-C 口、2.5GLAN、WIFI6、音訊介面及 Type-C 音訊口,基本滿足日常所需
8+2 相供電,8 層 PCB 設計也是價格與主流 ATX 主機板價格相近的原因之一

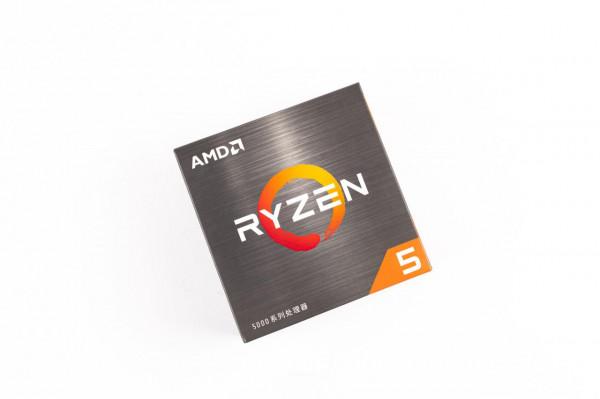

AMD 銳龍 5 5600X 處理器
AMD這一代桌面 zen3 5600X 剛出來時 2199,價格上秒殺 intel 了,沒有永遠的價效比只有永遠的效能
顯示卡採用的是訊景的 6700XT 海外版 OC,MERC 319 水星系列
訊景(XFX)RX 6700 XT 12GB 海外版 OC
顯示卡本體,全鋁合金散熱器本體相當平整,黑色帶銀色邊修飾,中間 10CM 加兩邊 9CM 共三風扇的散熱,風扇帶 XFX標
顯示卡的背板也是全鋁合金,上有 MERC 的 LOGO,尾部一段鏤空散熱
顯示卡的肩膀,平整設計帶 XFX 和 AMD 的兩大 LOGO
風扇為 13 葉密集設計
顯示卡擋板也帶 XFX 的 LOGO 和 3DP+1HDMI 設計

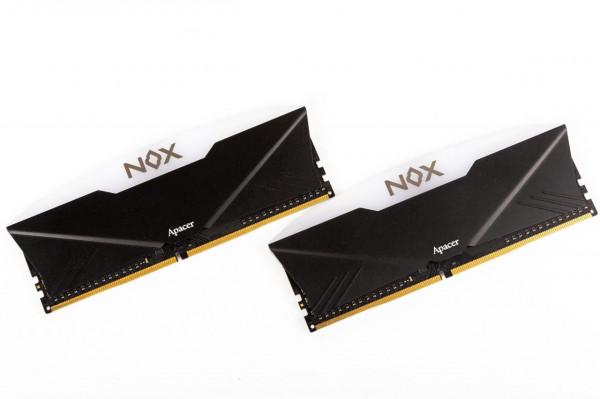

宇瞻 NOX 暗黑女神 3600RGB 燈條 8G*2
頂部導光罩帶弧度設計,導光面比較大,帶 apacer 和 NOX 的 logo
西部資料(Western Digital) WD_BLACK SN850
西部資料 SN850 新一代 PCIE4.0 固態硬碟,500G 容量滿足日常使用

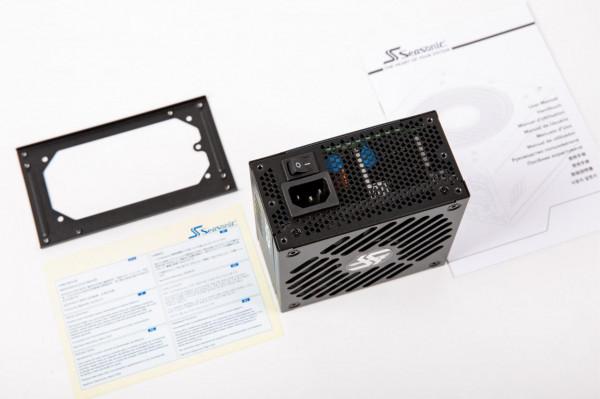

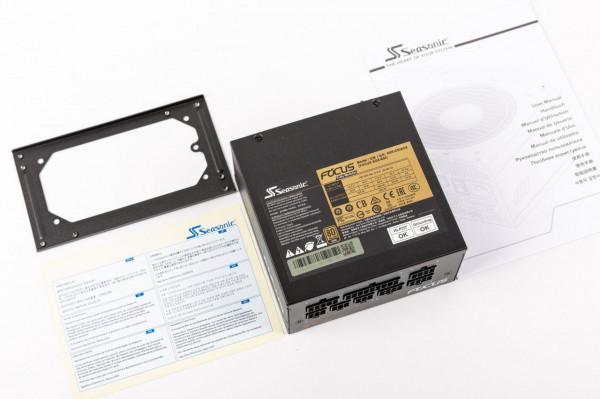

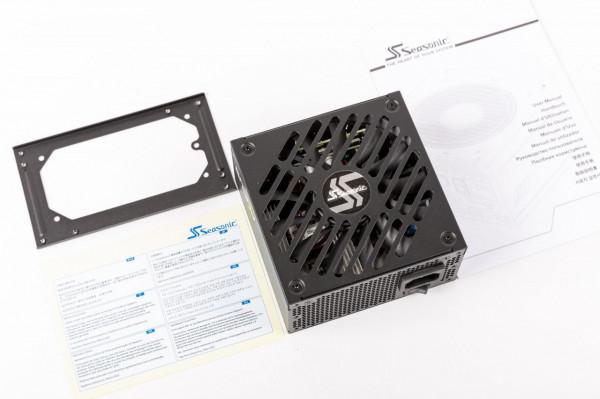

海韻 (SEASONIC)FOCUS SGX 650 650W 電源
電源使用了海韻的金牌 SFX-L 電源 SGX-650,十年質保和全日系電容,支援風扇啟停,電源是換得最少可以一直用
電源的進風口一個海韻的 LOGO,因為是 SFX-L 的規格所以使用了 12CM 的 FDB 液壓軸承風扇,50% 負載以下是停轉的
電源銘牌,單路 12V ,帶多種安規認證,它具有 FOCUS 系列同等品質及製造工藝,12V 輸出波動小,無導線連線技術
出風口為保證散熱未設計風扇啟停按鈕,將風扇控制全交給電源自身
安裝簡述
本次使用的側裝顯示卡加 360 水冷安裝,個人也是先從安裝電源和主機板開始,電源模組線一起安裝預放,再安裝水冷,水冷這裡使用了單邊的支架,安裝支架後再固定水冷,最後安裝 CPU 和冷頭
水冷排的出管口不能在主機板側否則水冷管太長了沒地方放,得從電源上方走管,水管需要紮帶固定
兩邊的側透鋼化玻璃從上至下直插後在頂部由兩顆沉頭螺絲固定,最後頂蓋磁吸完成安裝
整機測試

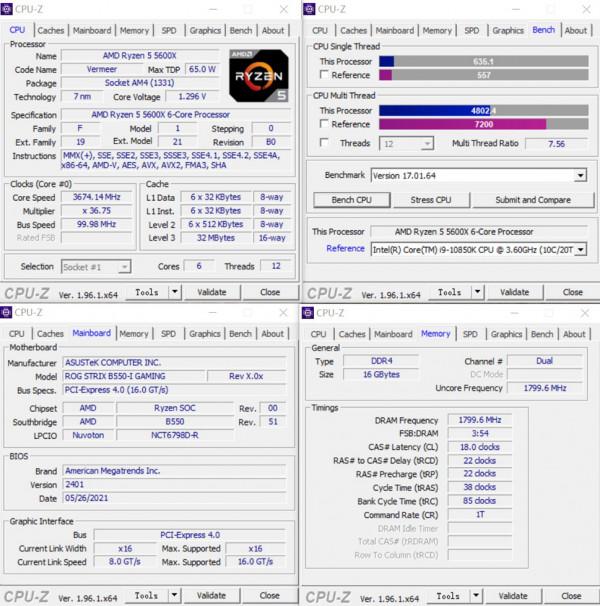

CPU-Z 測試 5600X 單核 635.1 多核 4802.4 對於 5600X 個人覺得還是價效比挺高的畢竟基本一樣的單核效能,六核也夠用

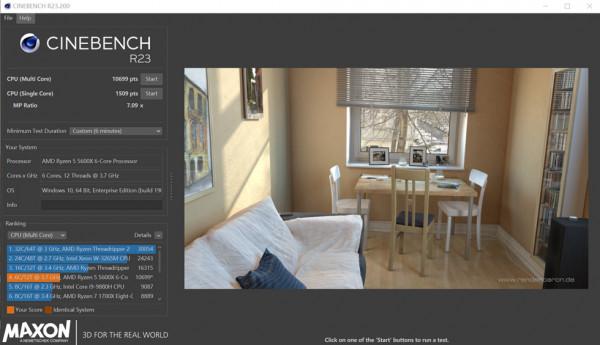

CineBench R23 測試單核 1509 多核 10699

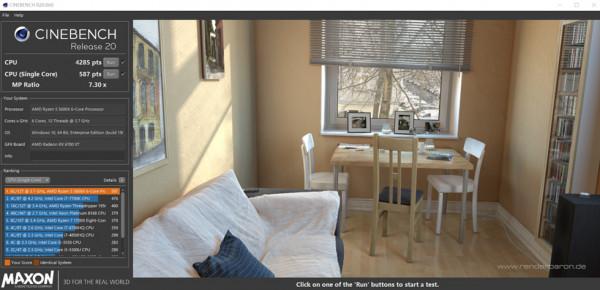

CineBench R20 測試單核 587 多核 4285

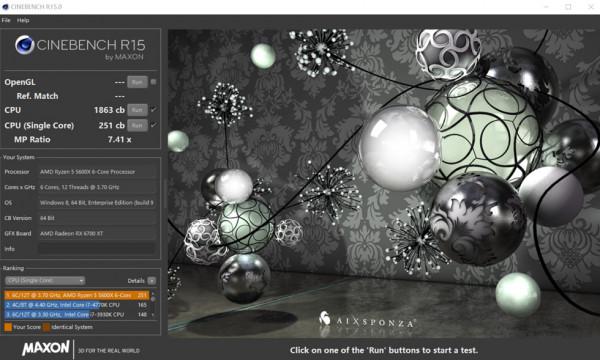

CineBench R15 測試單核 251 多核 1863

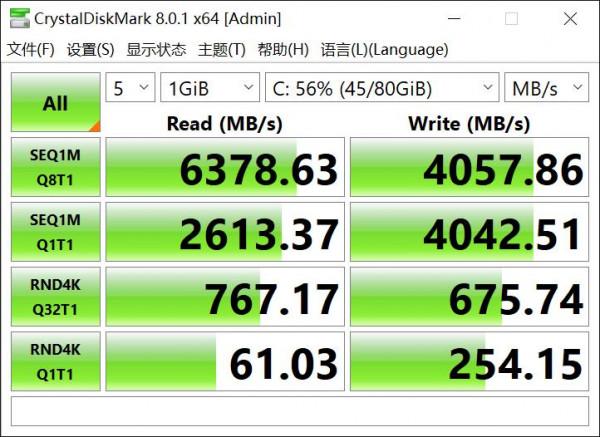

SSD 的 Crystal Disk Mark 測試 6378/4057MB 每秒的順序讀寫

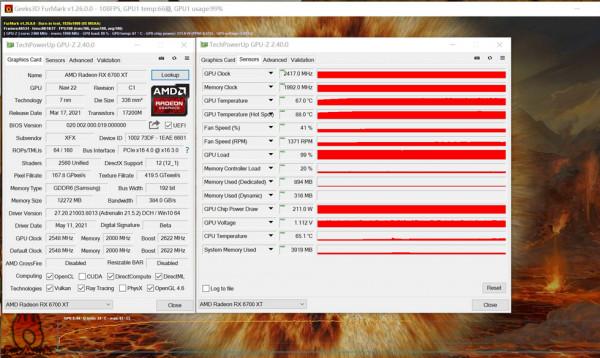

顯示卡的甜甜圈烤機最高 67 度、熱點 88 度,功耗在 211W
3DMARK TIME SPY EXTREME 得分 5306

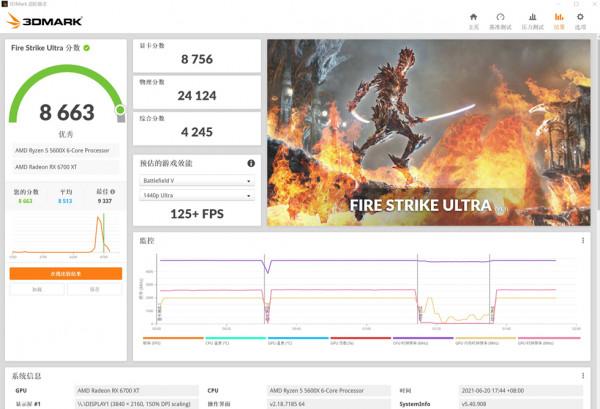

3DMARK FIRE STRIKE ULTRA 得分 8663
3DMARK FIRE STRIKE EXTREME 得分 16567
戰爭機器 5 在 2K 解析度超高特效下測試 84.7FPS

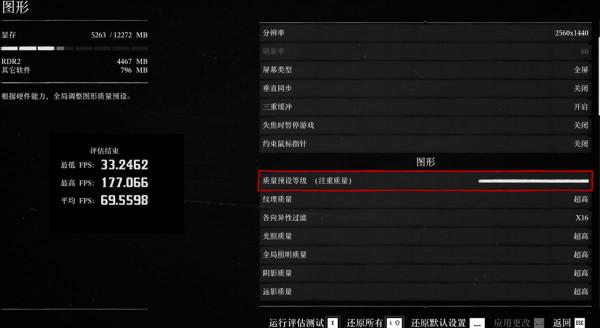

荒野大鏢客 2 在 2K 解析度最高特效下平均 69.5FPS
本次的裝機到此結束了,而 5600X+6700XT 的配置也是基本能勝任目前 2K 解析度的遊戲
全文完
