佈線工作：
繼續佈線篇文章，選擇佈線方案後，在水電階段按照預定規劃實施完成佈線工作。
PS:上篇文章預設選中匿名釋出，釋出後也沒法修改。。。
網線和光纖插座點位規劃
佈線說明：
1、所有房間、客廳、生活陽臺、吊頂AP網路點最終匯聚在餐邊櫃的弱電櫃中
2、透過弱電櫃中交換機和光纖終端盒分配指定線路，並製作對應標籤
3、弱電櫃是統一控制各個網路節點的中樞。
4、初步想法無線透過AC+AP覆蓋方案。生活陽臺和客廳過道都在吊頂上安裝吸頂AP，每個房間如果無線覆蓋差可按需增加AP。畢竟網線都是預留好了的。
5、從強電箱中單獨拉一回路4平方線到弱電櫃中。
Q:至於為啥是4平方？
A:剛好有剩餘的4平方電線,同時也為裝置後期穩定執行提供強有力保障。
Q:為啥又單獨拉一回路電線？
A: 為了長時間不在家（最小化供電，將其他不必要電斷開），弱電櫃能單獨提供服務，如家裡的監控等等之類的裝置。
佈線總結：
網線終端點一共12個點（分別為：兒童房2個，電視牆2個，內陽臺2個，主臥2個，書房2個，過道吊頂AP1個，生活陽臺吊頂AP1個）；
光纖終端點一共10個（分別為：兒童房2個，電視牆2個，內陽臺2個，主臥2個，書房2個）。選擇的交換機要保證裝置最低滿足當前終端上網需求。
當前弱電櫃裝置：
截至到發稿時間，弱電櫃當前裝置如下：
弱電櫃裝置一覽圖
裝置選購原則：選擇合適的，不求貴的。（其實就是看有沒有垃圾可以撿到！）
軟路由選擇：
硬體描述：暴風酷播機箱，2*3.5盤位；EITX-7580 Intel H110主機板；i3 6100T 3.20 GHz 2C4T；8G DDR4記憶體；5*i211千兆網口；1*PCIe x16；64G mSATA，120G SATA SSD；4*USB3.0,6*USB2.0；240W電源,散熱器。
這套配置下來總共花費不到1.4K，淘寶同等價格情況下只能選擇賽揚、奔騰低功耗U的軟路由主機。效能可以秒殺i5 7200U系列軟路由。

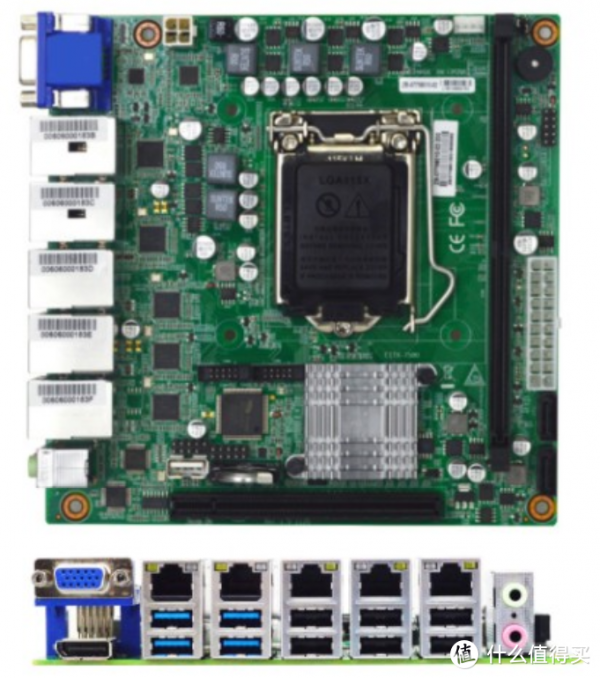

軟路由主機板圖
暴風機箱金色版

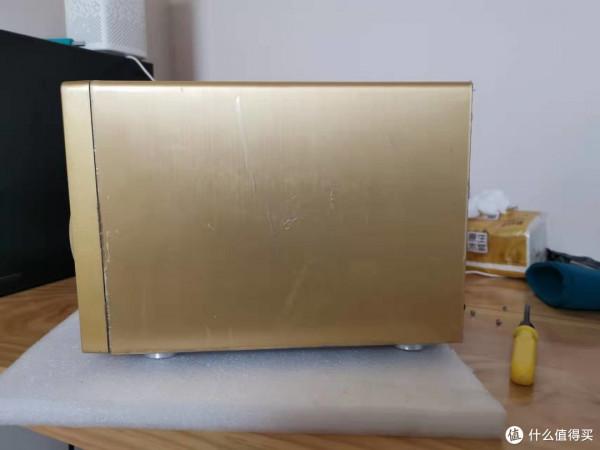

暴風機箱側面圖
這個板子和暴風酷播機箱也是滿匹配的，主機板上有兩個SATA,一個mSATA，其中mSATA安裝系統，兩個SATA可以做RAID1或者單盤當作資料儲存使用。缺點：無法使用擴充套件卡。
另外還有個選擇是機箱圖二，可以說第二個機箱根暴風酷播機箱反著的。有更好擴充套件性但沒較好的硬碟位。
機箱正面圖
機箱側面圖

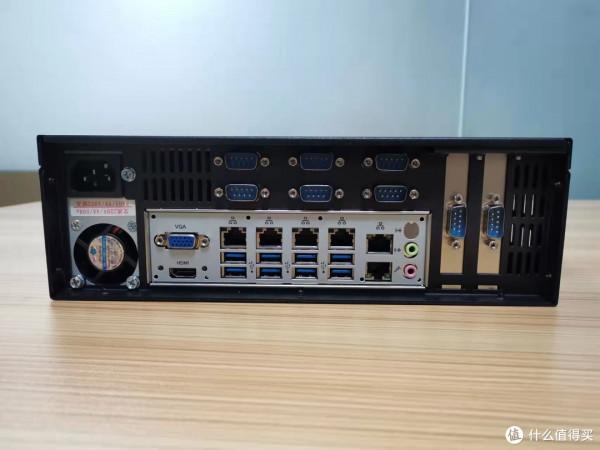

機箱主機板IO圖
機箱主機板側面圖
當前需求不太明確，為了取捨那個更好，我兩個都買了，給大家踩踩路。結論如果暫時沒有上擴充套件卡需求（千兆網絡卡或者萬兆網絡卡）就暴風影音機箱，否則就選擇第二款機箱。老實說第二個機箱散熱稍微有點兒捉急，很容易悶罐，我在夏天使用的時候都是把頂蓋拆了，後續還是需要再改裝下散熱。
交換機選擇：
在交換機選擇上確實蠻糾結的，共同點都是受限櫃子進深，交換機進深小於250mm二/三層帶網管交換機，首先滿足當前電口需求，其次在有限資金情況下可以選擇帶萬兆光口。在備選的有兩個種POE交換機和非POE交換機。
帶POE交換機
H3C S5110 10P PWR（8個10/100/1000Base-T PoE+乙太網電口，2個1000Base-X乙太網光口）。

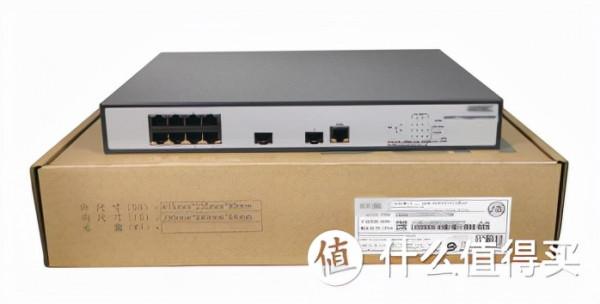

H3C S5110 10P PWR
不帶POE千兆交換機
S5120-28P-SI（24個10/100/1000Base-T乙太網電口，4個1000/1000Base-X乙太網光口）
S5120-28P-SI

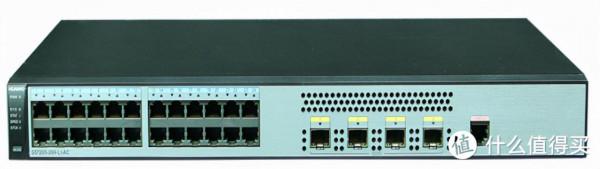

萬兆交換機S5720S-28X-LI-AC/S5320S-28X-LI-AC（24個10/100/1000Base-T乙太網電口，4個1000/10000Base-X乙太網光口）
S5720S-28X-LI-AC
全萬兆交換機Unifi US-16-XG（16個1000/10000Base-X乙太網光口,4個1000/10000Base-T電口）
Unifi US-16-XG
本來理想選擇的是S5320S-28X-LI-AC，在2020年10月的時候最低價格可以750入手，當時都跟店家談好了，後面想著反正都是老型號的產品，等裝修完再說。結果現在是我錯誤判斷了。不僅價格上漲了一半還沒貨，更新的產品型號也是貴的一批。華為的產品現在是太稀罕了。
終究最後敗給了現實，看到機櫃圖大家也都知道，最後選擇了H3C S5120-28P-SI用垃圾價格湊合用也不是不行。
AP：
UBNT優倍快UniFi UAP-AC-PRO 千兆雙頻無線AP增強版大功率吸頂AP。我目前的終端均是wifi5裝置，最後發現光一個吸頂AP就能覆蓋全屋效果還不錯，等後期需求上來再進行擴容。選擇UniFi產品就是顏值不錯，RF效能最佳化上網體驗大幅提升, 打破傳統硬體控制器限制。光是AC這個功能已經節省了很大一筆費用。
UniFi UAP-AC-PRO 正面

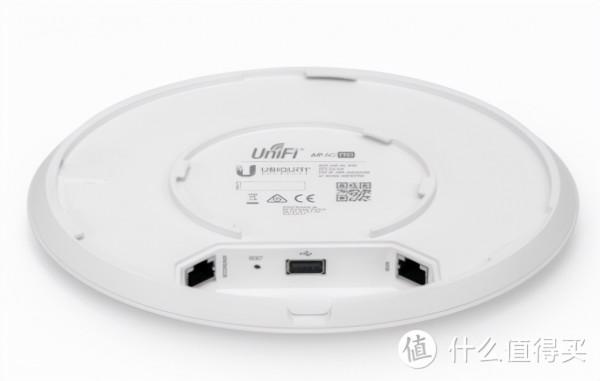

UniFi UAP-AC-PRO 背面
網路PDU：
作用：透過IP網路管理PDU可以開啟或關閉插座並控制負載狀態。

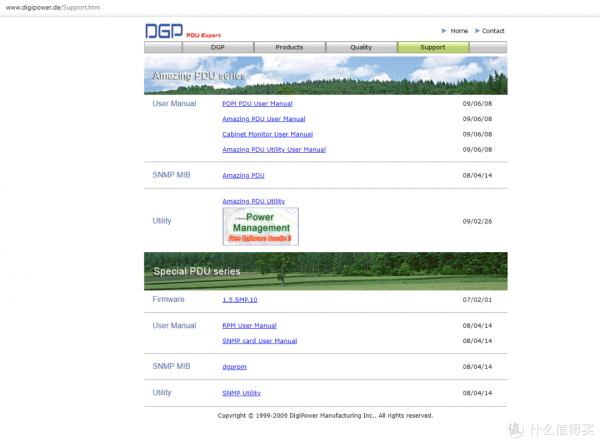

當時拿到這貨時什麼資料都沒有就一個PDU硬體，看銘牌貼紙是臺灣省出品的，問了店家也不清楚具體網路怎麼使用，只管當前插座能用。Google識圖也沒找到對應廠家。最後透過拆蓋檢視供應鏈的晶片，根據供應鏈晶片找到同類產品，在同類產品中找到裝置官網，最後才把所有資料找齊。

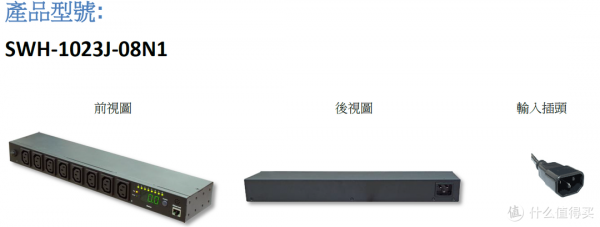

網路PDU

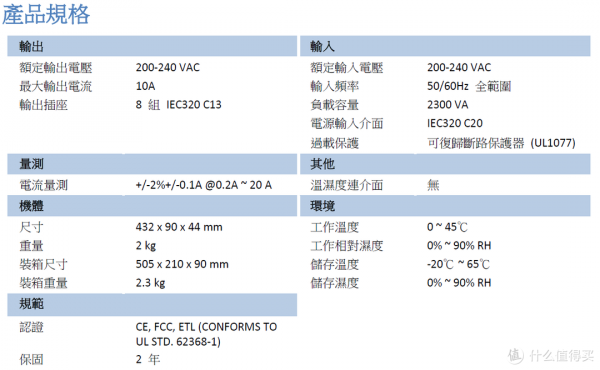

PDU產品規格資訊
供應商是一個德國的廠家，資料還是13年前的。
功能特性：
內建web伺服器，manager可以實時監控當前的資料消耗電源板。
內建真有效值電流表。
設定容易，儀表可以直接讀取IP地址。
主頁支援SSL。
當功耗超過警告閾值時，提供聲音警報，並超載。
當功耗超過的觸發值時傳送電子郵件和陷阱PDU出現警告或過載。
提供實用程式，可同時監控大量PDU。
支援SNMP併為NMS監控的PDU提供MIB。
透過斷路器提供每個出口的電源保護。
實時控制PDU的出口。
用LED指示插座狀態。
支援開機順序。
可選配件可支援溫度和溼度檢測。
電源線：
PDU電源線，供電給軟路由和交換機等裝置，至於為啥沒選擇國標電飯煲線。主要還是覺得這個好理線點沒有那麼相比起來佔用空間少。
歡迎大家在評論區交流，下一步準備分享家庭網路組網流程。
