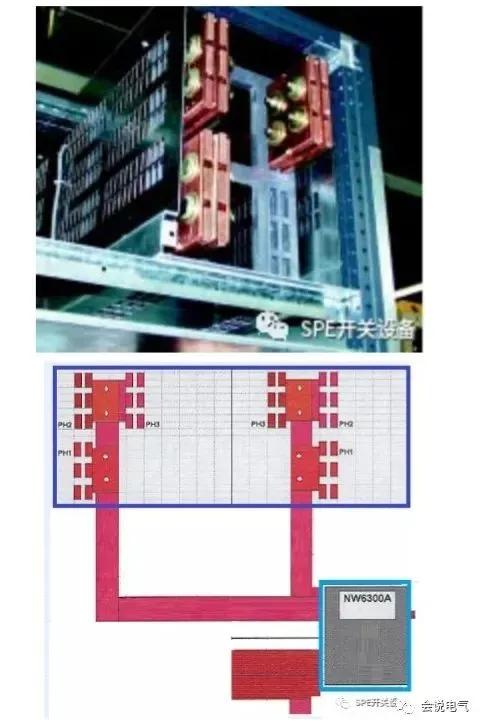

簡單統一的水平母線系統
主母線均統一採用40X10mm的標準截面銅排組成,按電流等級的不同,每相均由2~12根銅排構成(如4000A為6根,7200A為12根)。電流分散,主母線額定電流7200A 使用12根銅排,每根10x40的銅排載流量是600A,短時耐受120kA,每相銅排短路電流只有10kA,對支撐強度也可以減小。主母排無需打孔連線,不論是與垂直排連線,還是主母排之間連線,均不需要銅排打孔,實用,簡單。

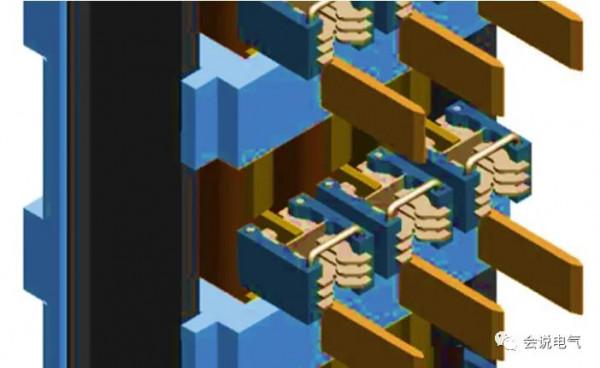

雙夾頭抽屜觸頭
抽屜雙夾頭系統限制了母線的磨損,減少了母線的維護;
抽屜:用於電動機控制迴路 ,最大容量為37kW (400 V);
MCC:每臺櫃最多可裝 48個迴路;
24x100-250A塑殼可裝於後接線方式的一臺櫃內;
抽屜單元採用電流、電壓、溫升感測器就地數字化處理,輸出RS485 MODBUS插孔輸出
抽屜電流感測器輸出至智慧單元,數字化處理;
溫升感測器輸出至智慧單元;
固定插拔式
專門用於塑殼斷路器,內建預製連線。該本體提供了附加的保護、通訊,可以限制內部電弧故障的發生及傳播。
智慧單元採集感測器電流、電壓、溫升訊號,數字化處理;
透過RS485 modbus協議透過雙絞線插接件與櫃體前側的插座連線,實現訊號輸出;
櫃前中部設有訊號專用金屬封閉通道,訊號線經通道連線到前櫃頂部智慧終端;
智慧終端可實現現場輸出至智慧儀表;也作為中轉實現系統連線。

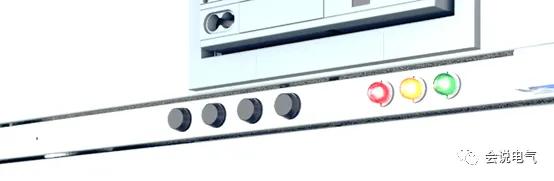

數字化面板
標準結構包括每個斷路器上方的接地鋼儀表板。該面板用於安裝各種控制電路元件,包括用於儲能、合閘和跳閘電路的保險絲、指示燈和低能耗允通電流開關。當開關櫃檢修時,可以開啟低能耗允通電流開關,減輕觸電事故危害。控制電路保險絲和指示燈可從面板正面更換。
該面板是可拆卸的,以提供對接線端子的訪問,便於更多清晰,簡潔的智慧功能單元系統整合,如環境監測、授權管理等等。
