Window/Therm軟體是美國勞倫斯伯克利實驗室開發的建築門窗玻璃幕牆光學熱工效能免費計算軟體,在國際上得到了廣泛應用。本篇介紹了軟體邊界條件設定!
01
標準邊界條件
來源於JGJ/T 151-2008《建築門窗玻璃幕牆熱工計算規程》中“10.1 計算環境邊界條件”。
冬季計算標準條件:
室內空氣溫度Tin=20 ℃
室外空氣溫度Tout=-20 ℃
室內對流換熱係數hc,in=3.6 W/(m2.K)
室外對流換熱係數hc,out =16 W/(m2.K)
其中門窗框對流換熱係數hc,out =8 W/(m2.K)
玻璃邊緣對流換熱係數hc,out =12 W/(m2.K)
室內平均輻射溫度Trm,in=Tin
室外平均輻射溫度Trm,out=Tout
太陽輻射照度Is=0 W/m2
夏季計算標準條件:
室內空氣溫度Tin=25℃
室外空氣溫度Tout=30℃
室內對流換熱係數hc,in=2.5 W/(m2.K)
室外對流換熱係數hc,out =16 W/(m2.K)
室內平均輻射溫度Trm,in=Tin
室外平均輻射溫度Trm,out=Tout
太陽輻射照度Is=500 W/m2
02
Window邊界條件設定

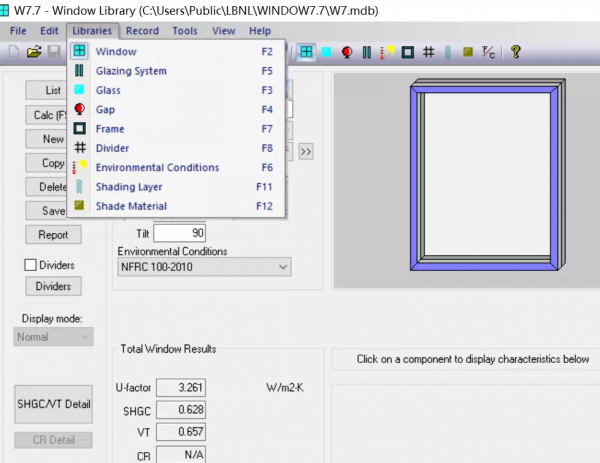

啟動Window軟體,點選Libraries-Environmental Conditions:

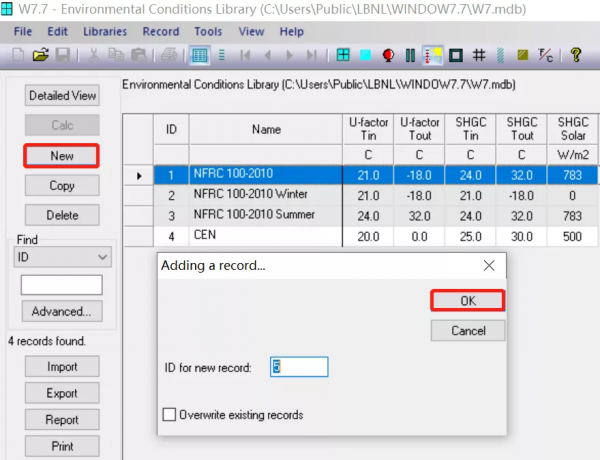

點選New-OK:

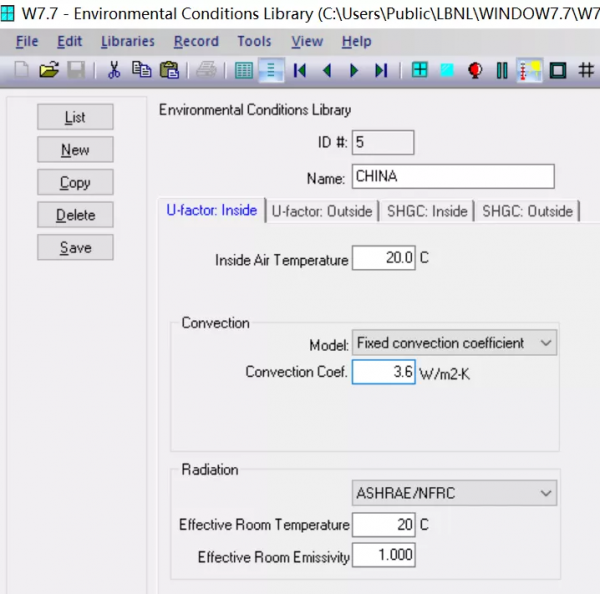

輸入Name(如CHINA),冬季室內標準計算條件如下:
冬季室外標準計算條件如下:
夏季室內標準計算條件如下:
夏季室外標準計算條件如下:
由於Window軟體中玻璃光學引數計算預設的是NFRC標準,與ISO 9050規定的標準光譜不同,因此需要進行如下設定:
點選File-Preferences:
出現如下介面,點選Standards Files選擇框後的Browse:

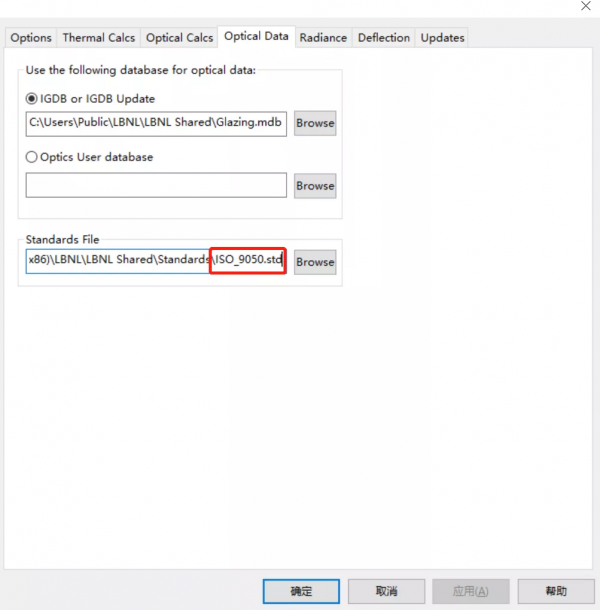

找到安裝資料夾Standards(預設路徑為:C:\Program Files (x86)\LBNL\LBNL Shared \Standards),選擇ISO_9050.std,點選開啟:
文字框出現如下內容:
點選確定,Window邊界條件設定完成。
03
Therm邊界條件設定
開啟Therm軟體,點選Libraries-Boundary Condition Library:
點選New-輸入邊界條件名稱,如室內側設定為china-in:

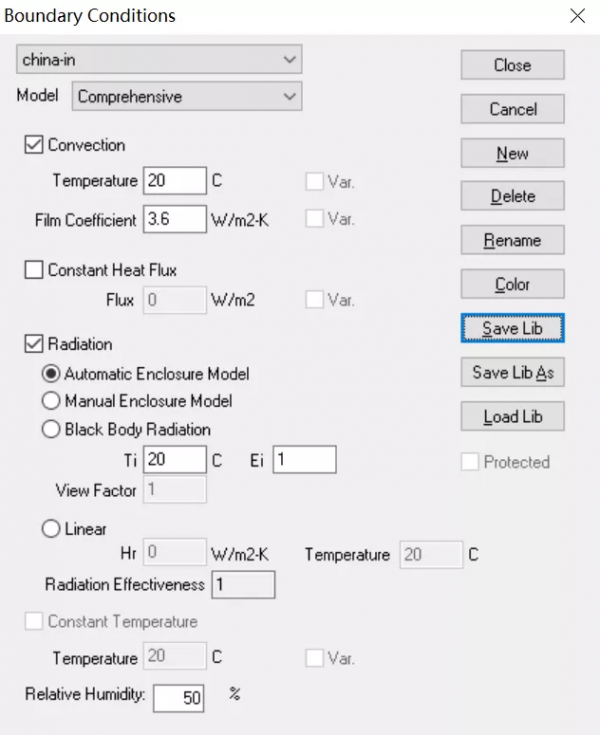

冬季室內標準計算條件如下:

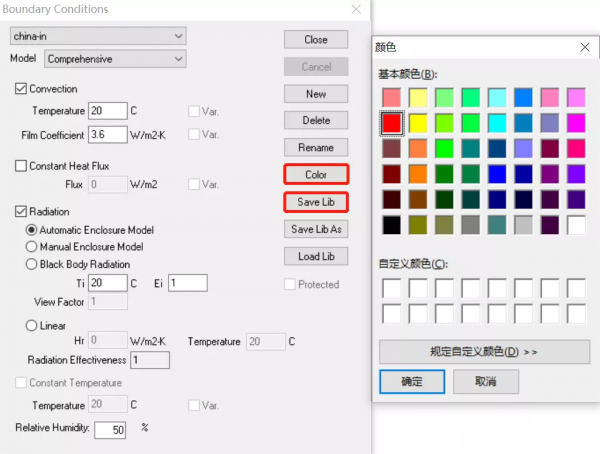

點選右側Color按鈕,選擇顏色,一般室內側為高溫側,選擇紅色:
點選Save Lib按鈕儲存。
冬季室外標準計算條件(窗框)如下:

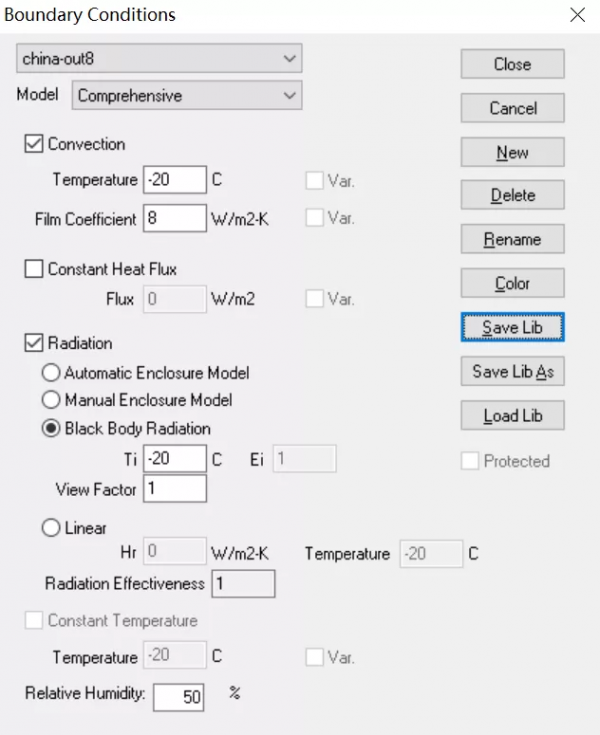

冬季室外標準計算條件(玻璃邊緣)如下:
冬季室外標準計算條件(玻璃中部)如下:
同樣也可進行顏色區分,建議採用綠色、藍色、青色表示室外側不同條件,點選Save Lib儲存。
Therm邊界條件設定完成。
