供電規格升級,標配五個M2插槽、微星MPGZ690CARBONWiFi暗黑主機板

一、 前言

全新的12代intel處理器即將發售,很多小夥伴還是非常期待的。為什麼會這麼期待呢?主要是因為這是intel近幾年來首次真正意義上的翻身之戰吧,畢竟上一代intel處理器在很多方面的表現都不盡如人意,尤其是功耗、發熱和效能,哈哈。

這次的12代intel處理器的架構非常有意思,採用了全新的大小核架構,並且增加了PCIe通道數,並且支援了全新的DDR5和PCIe5.0,這對於各家主機板廠商來說,還是非常具有挑戰性的。

蘑菇有幸在出門的時候撿到了一塊微星的Z690 CARBON WIFI暗黑主機板,微星的這塊板子定位主流中端,或將會是很多小夥伴嚐鮮12代處理器的首選,我們一起來看看吧。

二、微星MPG Z690 CARBON WiFi暗黑電腦主機板 開箱

▼主機板的包裝還是熟悉的味道,中間是主機板的型號,左上角是微星的龍盾LOGO,另外,左下角還有TPM2.0和Win11的支援標誌。

▼紙盒背面的資訊很多,詳細介紹了主機板的供電、介面等特色資訊,其中,18+1+1相的75A供電讓蘑菇瞠目結舌,這真的僅僅只是一塊消費級、且定位中端的主機板麼?

▼開啟紙箱,還是熟悉的微星味道。

▼經典的主機板檢測證書,上面有搭配的處理器、硬體表格,以及詳細的跑分資料。

▼主機板的配件非常豐富,出了各種說明性檔案和貼紙之外,還有一個碩大的WIFI天線,以及一些線材,和實用的配件。

▼主機板的驅動採用了隨身碟的形式,好評。旁邊是標配的螺絲刀,方便裝機。

三、微星MPG Z690 CARBON WiFi暗黑電腦主機板 外觀

▼主機板的外觀非常漂亮,整體採用了黑色的配色,並且點綴了很多碳纖維的元素,看著很棒。

▼主機板的供電部分有巨大的金屬散熱片覆蓋,其表面還有碳纖維的裝飾。

▼主機板的下部也是數量巨多的金屬散熱片覆蓋,另外看這個固定螺絲的數量,蘑菇猜測這裡肯定不止3個M2插槽。

▼主機板IO飾板上有巨大的龍盾LOGO,底部是碳纖維的裝飾打底,這也是微星CARBON系列主機板的標誌性元素。

▼CPU的輔助供電插槽,雙8Pin設計。

▼供電的金屬散熱片,其表面的處理看起來很精緻,並且有很多的開槽和格柵,方便氣流透過。

▼金屬散熱塊下面,是數量眾多的電感,看著很給力。

▼除了左側,上側也有一整排的供電電感,這個供電規模,有點誇張的。

▼主機板的右上角,三個4Pin風扇插座,一個雙8位的故障指示屏,還有一個5V三針的燈效插座。

▼主機板右側有四根記憶體插槽,支援DDR5。

▼DDR5記憶體的防呆設計是全新的,感覺比較靠中間。

▼主機板的供電插座依然是24Pin設計,下面有兩個機箱前置的USB3.0插座,一個Type-A,一個Type-C。

▼主機板IO飾罩的下面,還有一個4Pin的風扇插座,方便給機箱後部的風扇供電,好評。

▼主機板的下部有三個PCIe插槽,上面兩個有金屬加強件,下面一個是普通的。

▼SATA3.0介面有六個,方便拓展硬碟。

▼主機板的底部介面眾多,從左到右依次是音訊插座、12V四針RGB插座、燈效開關、5V三針ARGB插座、雷電裝置插座、4Pin風扇插座和兩個USB2.0插座。

▼右側是三個4Pin的風扇插座,以及機箱跳線插座。

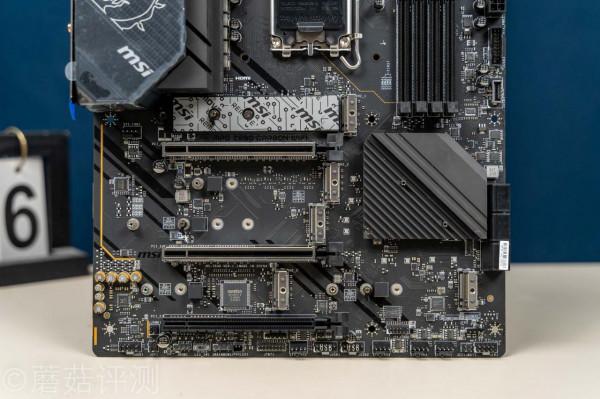

▼拆掉主機板下部的所有金屬件,可以看到有五個M2插槽,非常誇張!且M2插槽均有金屬加強件包裹,保證穩定性和壽命。

供電規格升級,標配五個M2插槽、微星MPGZ690CARBONWiFi暗黑主機板

▼其中,最上面的M2插槽採用雙面散熱設計,底部還有金屬散熱片和導熱墊。

▼另外,M2固態的固定方式採用了塑膠卡扣固定,安裝M2固態更方便。

▼支援協議方面,上面三個M2插座僅支援NVMe固態,下面的兩個M2插座相容NVMe和SATA固態。

▼主機板的IO介面方面,非常豐富,USB2.0介面四個,影片輸出介面兩個,DP和HDMI,USB3.0介面五個,且均是頻寬10Gbps的,Type-C介面一個,頻寬20Gbps,WIFI天線插座和音訊介面。

▼主機板背面,一眼就能看到九個主機板安裝孔位提示,哈哈。

▼CPU的插座的中間有個孔,四周有貼片電容。

▼主機板的背面的右下角的音訊部分,有物理分隔,防止干擾。

四、微星MPG Z690 CARBON WiFi暗黑電腦主機板 拆解

▼既然這塊板子明面上看起來就這麼給力了,那我們一定要拆一下,看看晶片部分,是否更加給力。

▼主機板的正面覆蓋了大量的金屬散熱件,將供電、M2、南橋部分全部照顧到了。

▼M2散熱片都非常紮實,精緻,正面有漂亮的塗裝和燈效。

▼背面都貼有導熱墊,看起來像是高效能的導熱墊。

▼供電部分的散熱就是一個大金屬塊,入手非常紮實,冰涼。

▼側面有多層格柵,頂部有各種開槽,增大和空氣接觸面積,提高散熱效率。

▼金屬散熱塊的背面,有四條導熱墊,將供電的Mos和電感完全覆蓋。兩部分金屬散熱塊之間還有一根熱管用於均熱,不錯不錯。

▼拆掉所有金屬散熱件之後,整塊板子看起來更加漂亮了,各種元件密密麻麻的,非常多,PCB還是黑色的,和整體的風格很搭配。

▼主機板的供電部分,看起來很誇張,左側有11個電感,上側有9個電感。

▼CPU輔助供電插座,雙8Pin設計,旁邊有穩壓濾波的電感和電容。

▼供電電路的PWM主控晶片,絲印RAA229131,這個主控資訊蘑菇沒差到,目測最起碼得有個9相、10相控制通道的。

▼左側有10個DrMos,絲印RAA220075R0,額定最大透過電流75A,非常給力。

▼最下面是一顆MPS2127,這是一顆全整合的同步降壓轉換器,內部整合PWM控制器。

▼供電的上側部分也有9顆DrMos,絲印RAA220075R0,最大穩定輸出電流75A。

▼另外仔細觀測下,供電電路的左側是10顆75A的DrMos,上側是9顆75A的DrMos。其中,蘑菇大概猜測下,1相為Vgt供電,也就是核顯供電,剩下的18相為Vcore供電,左側的最下面一相為Vsoc供電,12代的intel處理器取消了SA和IO供電,整合到一起了。這樣,18+1+1就齊備了。

▼全新的12代intel處理器的插座,看著更長了。

▼結構部分和上代intel處理器也有很大的差別,四顆螺絲固定了,底部也沒有卡扣了。

▼開啟之後的效果,金屬蓋板朝下走,彈簧固定柱朝上走,很有意思。

▼記憶體支援DDR5,由於記憶體的頻率更高,訊號干擾更大,可以在主機板上看到黃色的物理分割線,保證記憶體訊號不受干擾。

▼主機板右上角的4Pin的風扇供電插座,下面都有獨立的驅動IC。旁邊還有一個兩位的8字顯示屏,可以透過程式碼,詳細指示主機板的各種執行流程和故障程式碼。

▼另外,右側還有四個Debug指示燈,還有不同的顏色區分,方便快速排故。

▼DDR5記憶體插槽的供電還是1相,DDR5的工作電壓更低了,貌似功耗也更低了。

▼主機板上機箱前置的USB插座旁邊都有一顆ASM1464,這是一顆USB3.0轉接驅動IC晶片。下面還有一個橋接訊號的晶片。

▼Z690的南橋晶片,非常小巧。

▼南橋晶片的右上角有一相供電,左側旁邊有一顆ASM1543,這是一顆四到兩個差分通道多路複用開關,且集成了Type-C 配置通道邏輯電路,用於 USB3.1 type-C 多路複用器和 CC 檢測應用。

▼南橋晶片的右下角有一顆ASM2480B,沒查到具體資訊,應該是一顆SATA驅動IC吧。

▼主機板的IO介面後面,還有很多晶片。左上角就有一顆GL850G,USB2.0的HUB晶片,扶著主機板後部的四顆USB2.0介面。下面還有一顆IT66318FN,這是一顆重定時緩衝器,用來為HDMI 2.0b最佳化訊號。

▼下面還有一顆ITE8851FN,USB PD 3.0控制器。下面是intel的2.5G網絡卡的驅動IC。

▼左下角有一顆NUC126NE4AE,這是一顆32位的ARM架構的微控制器,一般用於主機板的ARGB燈效控制。

▼主機板的PCIe插槽中間,還有一組供電電路。

▼音效卡晶片是小螃蟹的新旗艦,ALC4080音效卡,旁邊金色的電容是尼吉康的專業音訊電容。主機板的音訊插座旁邊還有一顆小IC,蘑菇猜測是一顆功放IC。

▼這裡有可以面積巨大的IC,NCT6687D,一般用於檢測主機板的各項引數資料。

▼旁邊還有一顆GL850G,USB2.0的HUB主控晶片。

▼主機板的左下角,左側是主機板BIOS儲存晶片,容量貌似是32MB的。右側是ASM1061,這是一顆SATA控制器,應該為下面兩個M2插槽支援SATA協議的M2固態提供支援。

▼主機板背面看起來也不簡單,各種元件都很多。

▼IO介面的背面,上面一顆應該是影片轉換IC,下面的是訊號橋接放大的IC。

▼另外在主機板的PCIe插槽的後面,有四顆PCIe訊號拆分晶片,絲印JYS13008,應該負責PCIe5.0訊號的拆分。

▼旁邊還有一顆儲存晶片,絲印GS7133。

▼下面也有一顆儲存IC,應該是配合背面的檢測晶片使用的。

▼另外大家仔細看,主機板背面並沒有PCIe插槽的固定針腳,其訊號針腳都被放在了主機板的內部板層部分,這樣訊號的干擾會更小。

▼由於各種複雜佈線的問題,微星這塊CARBON主機板的板層也來到了8層,非常給力。

五、總結

微星這塊MPG Z690 CARBON WIFI主機板還是非常給力的,其外觀、配置、用料、介面、設計等方面,均領先上代主機板不止一個身位。這18+1+1相的75A的DrMos的供電,就非常誇張,這種供電規格,已經不是富餘能夠形容的了。

另外在主機板的一些細節方面,我們也能看到微星的用心。DDR5的記憶體佈線部分,在主機板上有硬分割,和音訊區一樣。另外,PCIe5.0的插槽,走線也都放在了板層中部,這樣會讓訊號的干擾更少、更純淨,整機執行的更加穩定。

拓展介面方面,5個M2插槽,其中兩個插槽最大支援22110規格,三個插槽最大支援2280規格。五個插槽均支援NVMe協議,最下面兩個插槽還相容SATA協議的M2固態。不誇張的講,如果預算充足,用這款板子搞一個全固態的整機,是非常輕鬆、簡單的。

主機板的IO介面部分,也非常不錯,後置四個USB2.0介面,五個USB3.0介面,頻寬還都是10Gbps的,後置Type-C介面一個,頻寬20Gbps。還有兩個前置USB3.0插座,滿足日常使用完全足夠了。

用料、外觀、拓展、配置都OK了,就是不知道這塊板子最後的價格多少。

謝謝大家!
