資深一些的音箱發燒友們大都接觸過TDA2009這種功放整合塊,它在早年間被廣泛用在汽車收放機以及高階收錄機中,單電源供電,最具風味的2X10W小功率功放整合塊。
TDA2009典型應用電路見下圖
外圍電路比較簡單,但其音訊表現卻很不一般。
本電路由於省略了自舉電路高頻表現相對比TA7240、LA4440等功率模組有明顯提升;自舉電路的本質是提高增益,而TDA2009高達200K輸入阻抗,以及100倍的閉環增益足以彌補沒有自舉電路帶來的增益損失,並且可以不用加前置放大級。
由內部圖(下圖)可知
TDA2009的輸入級普遍應用的對稱差分輸入,而是單端甲類輸入。據說這種輸入方式可以保留更多聽感舒服的歐次諧波!許多著名發燒功都採用單端甲類輸入設計,因此TDA2009是被音響界忽略掉的一款最發燒,最具風味的功放整合塊一點也不為過。
TDA2009內部保護電路一應俱全,過流、過壓、過熱、浪湧電源保護以及輸出斷路保護樣樣不缺;由於是典型的OTL輸出形式(輸出端接有輸出隔直流電容),因此開關機瞬間可以對喇叭起到保護作用,因此可省去喇叭保護電路。
TDA2009在推薦電源電壓單直流23V工況下,每聲道靜態電流高達60毫安,比大家熟知的LM1875更偏向於甲類狀態,所以小音量時音質更佳(交越失真很小)。如果按兩聲道來算靜態電流達120毫安之多,其發熱量是不容忽視的,姑應配備較大的散熱片。
TDA2009的功率頻寬是80kHz,對比LM1875頻寬是70kHz優勢明顯,誰的高頻效能厲害顯而易見。要想進一步提高TDA2009晶片的高頻轉換速率,必須對輸入、反饋、輸出這三顆電解電容進行高頻最佳化,具體作法是在這三顆電容上並聯高品質無極性高頻電容。
電源這邊由於TDA2009A最大動態電流4.5A以上,兩聲道9A之多,為此整流濾波不可忽視,整流管最大電流引數至少要高於1N5401,濾波電容不能低於6800UF,這樣最起碼大音量時電源不至於拖後腿。
最後說一說國產的型號是XG2009,而正宗原廠是義大利國家半導體SGS的TDA2009A,當時SGS還沒有和湯姆遜合併成ST意法半導體公司,不過老型號早已停產了,現在屬於技術轉讓給UTC公司繼續生產,型號為PA2009,引數指標與老款基本一致,網上也可以看到大量現貨。至於那些所謂的二手拆機件大都不太可靠,倒不如去廢品站淘舊機器自行拆卸靠譜。

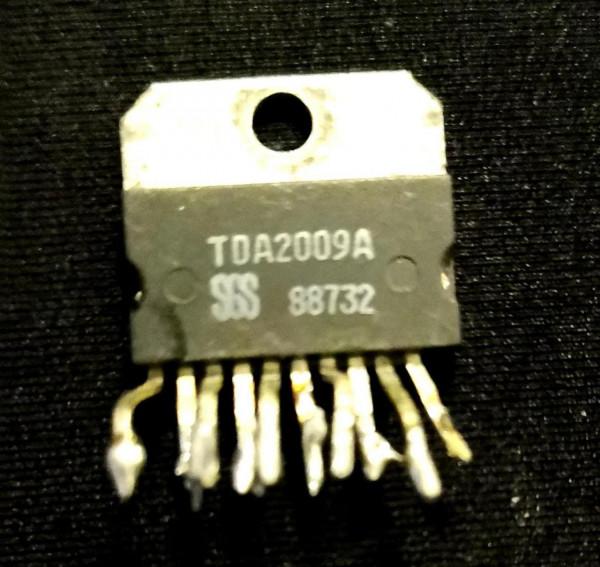

筆者本人就是用SGS的TDA2009精心製作了一塊功放板,推動惠威10寸三分頻落地音箱,感覺效果比TDA7265雙電源功率整合塊效果好不少,膽味比較濃郁,有興趣的動手派不妨一試。最後是實拍正宗SGS—TDA2009圖片。
