特別說明 ——
現代日本木結構獨立住宅，一般由上下2大部分結構組成：
下部結構是“整體結構的全現澆鋼筋混凝土地下架空層基礎”；
上部結構是“木結構承重框架”的樓層結構和最上方的木結構屋架承重框架結構。
這種“腳重頭輕”的現代建築結構形式，比起傳統的“日式住宅”，它的整體結構強度和抗震效能大大提高。另外，首層室內地面，防水隔潮、保溫隔熱的綜合性能，也大大增強。
“整體結構的全現澆鋼筋混凝土地下架空層基礎”，由下部的“基礎底板”和上部的“基礎牆”2大部分組成。
“木結構承重框架”樓層結構，有從日本傳統“柱樑結構”形式演變而來的變異的結構型別，還有引自歐美的其它框架結構形式，比如，北美2X4輕型木結構形式。
增補圖例：一幢完整的現代日本木結構獨立住宅，三維立體剖解，組成示意圖。
本案日本某地一幢木結構獨立住宅竣工時的外觀一瞥

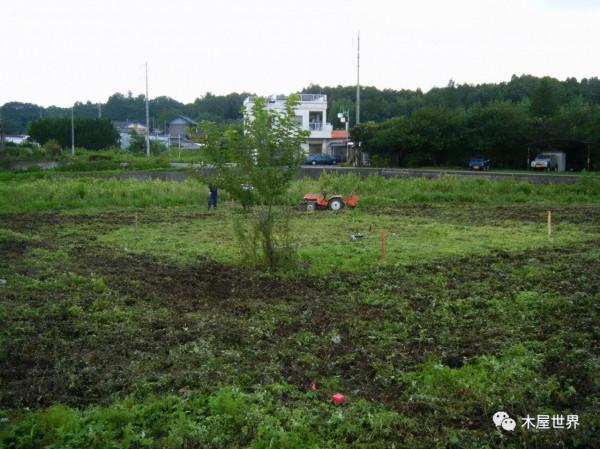

木結構獨立住宅，建造場地，定位放線。
建造場地，地基基礎周邊，設定龍門樁，小型挖掘機械，進行地基基坑的挖掘施工。
整體結構的全現澆鋼筋混凝土地下架空層基礎的下部，中間區域，回填碎石墊層、壓實整平處理，施工現場。
基礎下部的四周地基區域，已經澆注了素混凝土條形墊層，墊層頂面，有測量定位的墨跡線條。
整體結構的全現澆鋼筋混凝土地下架空層基礎，基礎配筋，施工現場一瞥。基礎底面，鋪設一層優質的塑膠防水隔潮薄膜，基礎周邊，圍擋鋼製模板；墊層頂面，防水隔潮薄膜的上部，綁紮、墊支基礎底板的雙向鋼筋網，四周架立基礎牆內部的鋼筋立片。

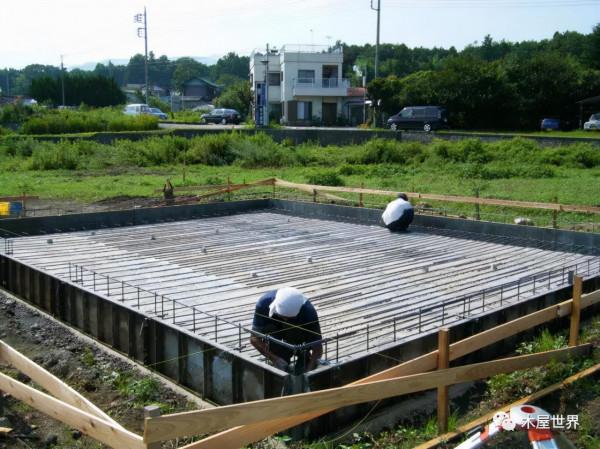

現澆鋼筋混凝土地下架空層基礎，除了內部中間基礎牆部分的鋼筋未組立以外，底板以及四周牆體的鋼筋的綁紮和墊支，已經基本完成。

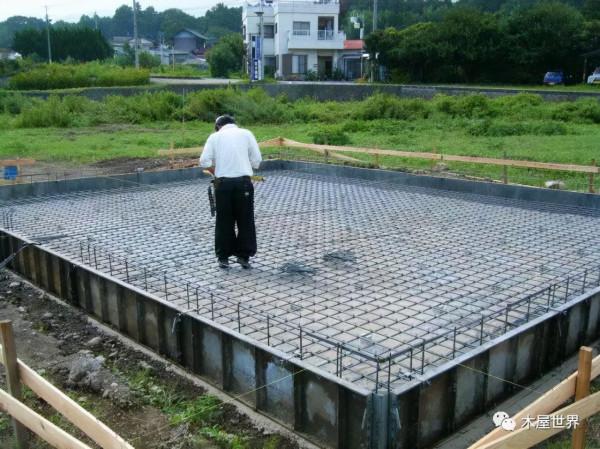

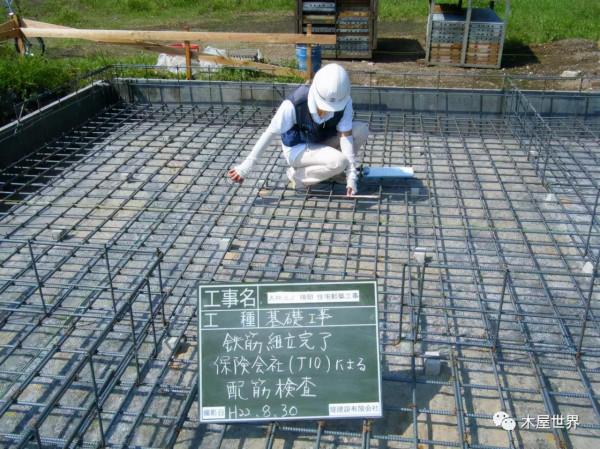

現澆鋼筋混凝土地下架空層基礎，全部鋼筋綁紮和墊支完成以後，進行鋼筋的隱蔽工程驗收。
用作存檔的圖片中，資訊板上的相關內容，逐項解釋 ——
1、工事名（工程名稱）：X X 樣邸，新建住宅施工。
2、工種（施工部位）：基礎工事（基礎部位的施工）
3、鐵筋組立完了（鋼筋網綁紮組立完成）
4、保險會社（JIO）——（日本住宅保証検査機構 / 日本住宅保證檢查機構）。日本第3方質量檢驗機構，進行隱蔽工程，鋼筋工程的質量檢查驗收——配筋檢查。
5、攝影日期：H 22.8.30（日本平成22年8月30日，即，公元2010年8月30日。1989年是日本平成元年，日本平成22年，就是1988+22=2010年，即2010年。）
6、X X 建設有限會社（X X建築公司）

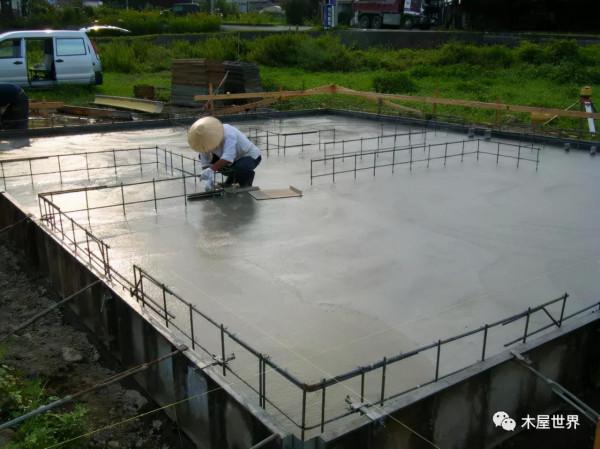

整體結構的鋼筋混凝土“地下架空層基礎”，分為“基礎底板”和“基礎牆”2大部分組成，現在，基礎底板部分的混凝土已經澆注完成，正在進行基礎底板頂面的壓實找平處理。

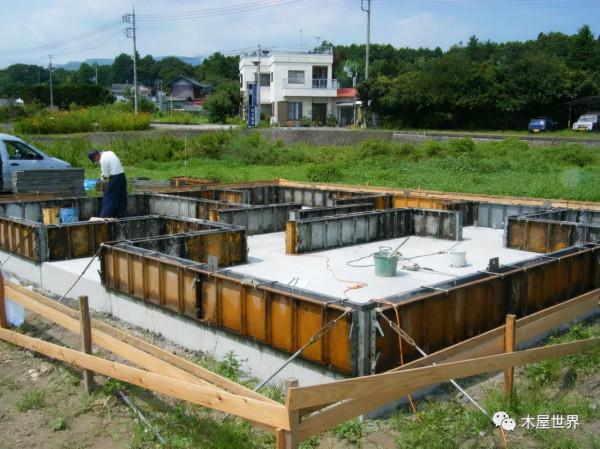

鋼筋混凝土地下架空層基礎底板上部，基礎牆位置，鋼模板組立支護，施工現場。
鋼筋混凝土地下架空層基礎，基礎牆部分，已經澆注大部分混凝土，正在進行基礎牆頂面鍍鋅鋼製地腳螺栓的預埋以及位置和高度的校正。基礎牆頂面的找平，使用少量水泥砂漿。

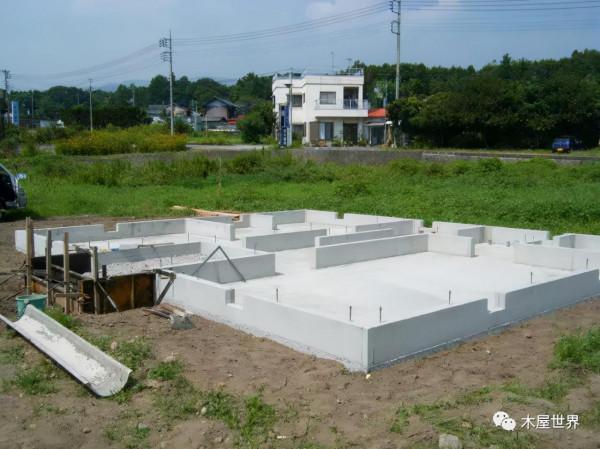

現澆整體結構的地下架空層鋼筋混凝土基礎，經過混凝土凝結硬化和養護之後，拆除外側鋼製模板，施工現場外觀一瞥。
鋼筋混凝土基礎牆頂面，水平木結構承重框架——即，日本“一戶建”住宅中所謂的“土臺”部分架設完成。
木結構“土臺”與鋼筋混凝土基礎牆頂面之間，一般是鋪設一層隔潮卷材層，上面分散放置塑膠透氣墊塊；木結構“土臺”與鋼筋混凝土基礎牆之間，透過鍍鋅鋼製地腳螺栓進行固定連線。
木結構“土臺”下部懸空區域，將在後面的時間，加裝可調節升降高度的鋼製支撐底座，後面有圖將反映木結構“土臺”下面，地下架空層內部的實景。

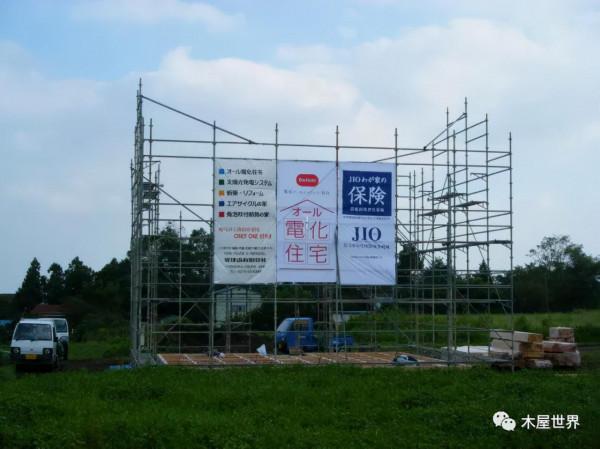

木結構獨立住宅的建造現場，基礎四周，已經架設鋼管腳手架。
木結構木結構獨立住宅施工現場外觀
日本所謂的“電化住宅”，是指家庭內部全部使用電力的住宅，也即，家庭內部，沒有使用燃氣，全部用電力的住宅。
過去日本家庭內部，常見的“燃氣灶”，在“電化住宅”中，則成了“電磁灶 / 電磁爐”（IC：induction cooker）。
雖然“電磁灶”，從原理上講，存在一定量的輻射情況，如果生產廠商，不加特別的注意，進行特別的構造處理，可能會對使用者，產生一定的危害，因而日本國內，還是有些人，對“電磁灶”心存憂慮，但是由於電力與燃氣相比的綜合優勢存在，因而日本國內“電化住宅”的市場份額，仍在在逐年增大。
木結構木結構獨立住宅，一樓結構部分，施工現場外觀，卡車上存放的建材為“結構膠合板”，用於樓層地面結構鋪設。

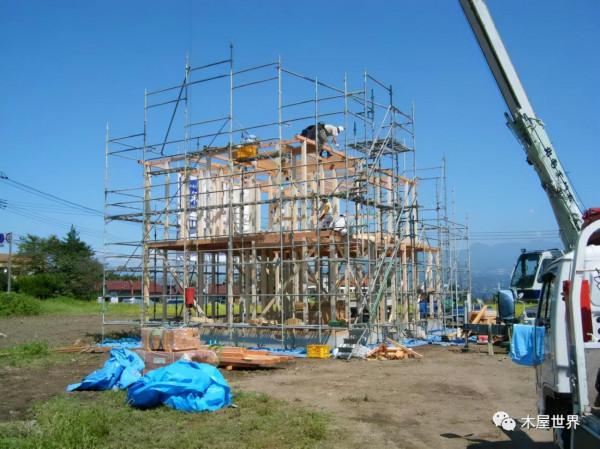

木結構木結構獨立住宅，二樓木結構承重框架結構部分，施工現場外觀。

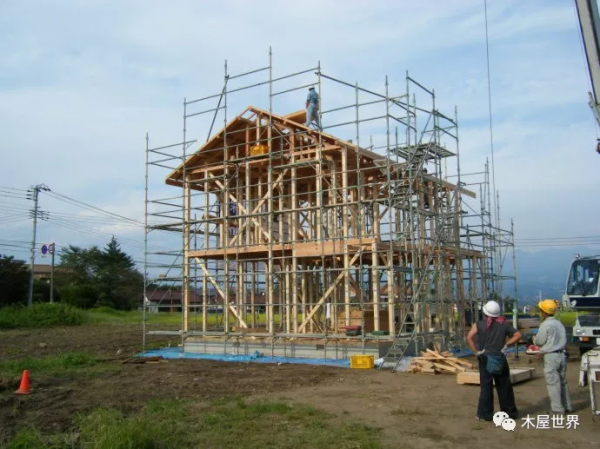

木結構木結構獨立住宅，屋頂結構部分，施工現場外觀。
木結構獨立住宅一樓地面，施工現場區域性特寫。
可見，承重木結構框架系統中，底部節點部位，鍍鋅鋼製螺栓（牆角位置）、鍍鋅鋼製連線件（T型牆位置）的安裝情況；
樓層地面，水平木結構“土臺”框架中間，填充65毫米厚阻燃型擠塑XPS聚苯乙烯泡沫保溫板（日本叫“斷熱板”）；
水平木結構“土臺”框架的頂面，鋪設安裝24毫米厚“結構膠合板”，後續施工時，將進行室內地面面層的構造施工。

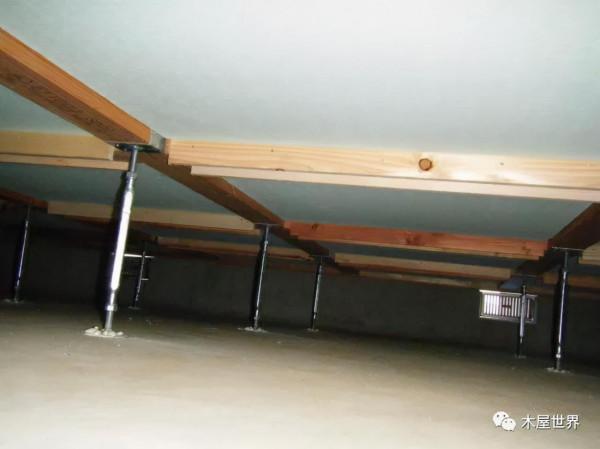

地下架空層基礎，內部空間，區域性特寫。
可見，鍍鋅鋼製螺栓支撐的安裝位置，木結構“土臺”的底面，阻燃型擠塑XPS聚苯乙烯泡沫保溫板的底面，外側基礎牆上一通風口的內觀。

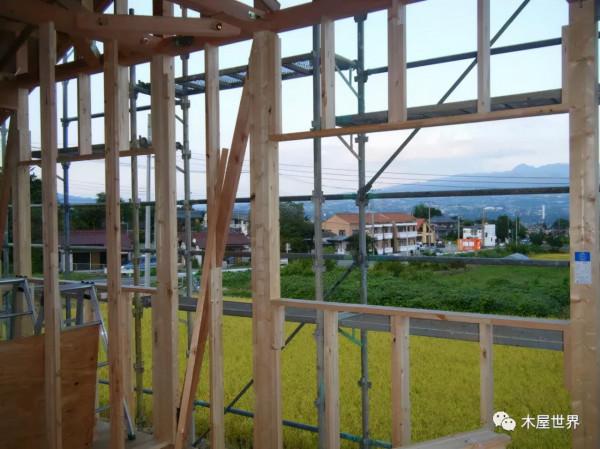

從木結構木結構獨立住宅，二樓樓面位置，觀看外面。

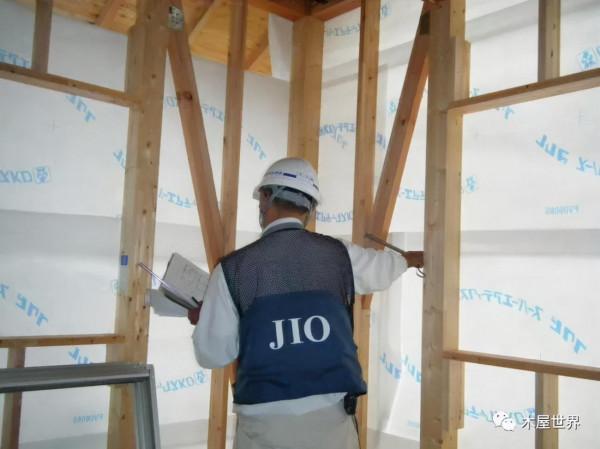

本案木結構獨立住宅的主體結構施工完畢之後，日本第3方質量認證機構JIO的工作人員，正在現場進行木結構承重框架的質量驗收工作。
（JIO——日本住宅保証検査機構 / 日本住宅保證檢查機構）
從二樓內部，向上觀看，木結構屋架的下部。木結構屋架外側，鋪貼一層透潮保護薄板。

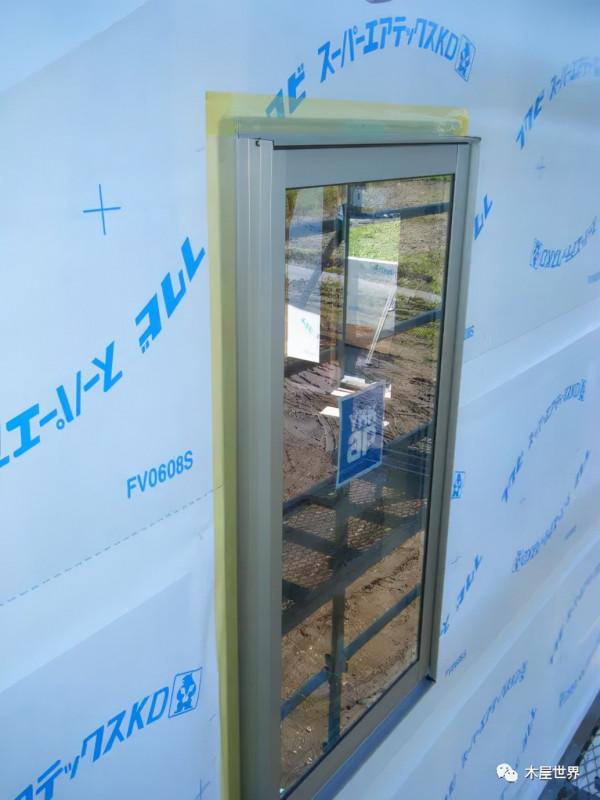

木結構木結構獨立住宅外側，多層中空LOW-E低輻射鍍膜玻璃保溫窗戶，安裝施工現場。
可見，牆面大部分割槽域，已經釘貼了一層“單方向透潮，防水隔潮呼吸薄膜”，保溫構造窗戶的周邊，已經使用黃色丙烯酸防水膠帶，進行了密封處理，以防止雨水的滲入。
施工人員正在釘設安裝日本知名建材商社“旭化成”生產的“パワーボード（ALC）”——蒸壓輕質加氣混凝土牆板。
二樓開敞陽臺地面的施工現場，區域性特寫。
首先，鋪一層防水卷材，然後，鋪設一道鍍鋅鋼絲網，最後，進行砂漿地面面層的攤鋪施工。
水泥砂漿陽臺地面，施工現場。
陽臺地面表面，塗刷一道FRP防水材料。
FRP表示“玻璃纖維增強塑膠”，過去中國國內一般俗稱為“玻璃鋼”。

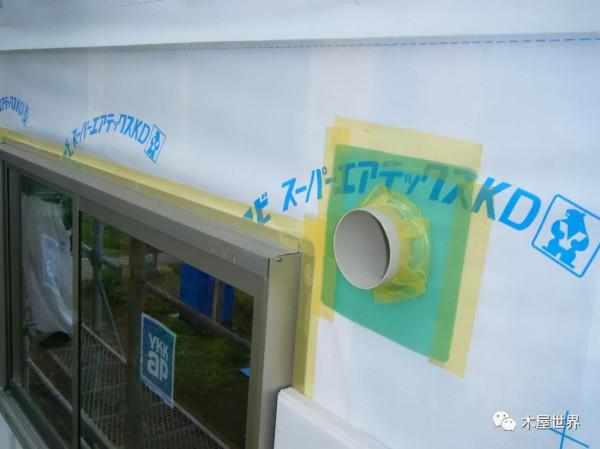

外牆構造中，空調管位置的密封處理，區域性特寫。

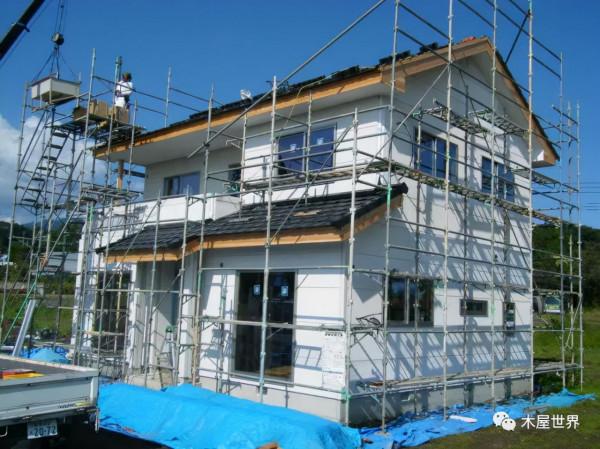

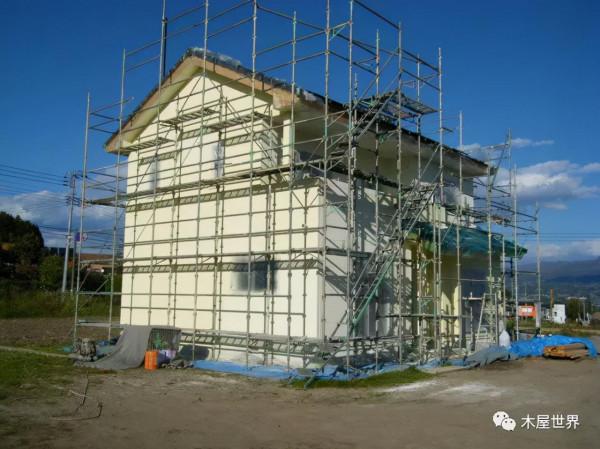

ALC（蒸壓加氣混凝土）材質的外牆壁板，已經安裝完成，屋面瓦片，也正在安裝，施工現場一瞥。
屋頂瓦片鋪設安裝施工現場，區域性特寫。屋面上面區域性位置，最後要安裝太陽能電池板。
屋頂瓦片鋪設安裝施工現場

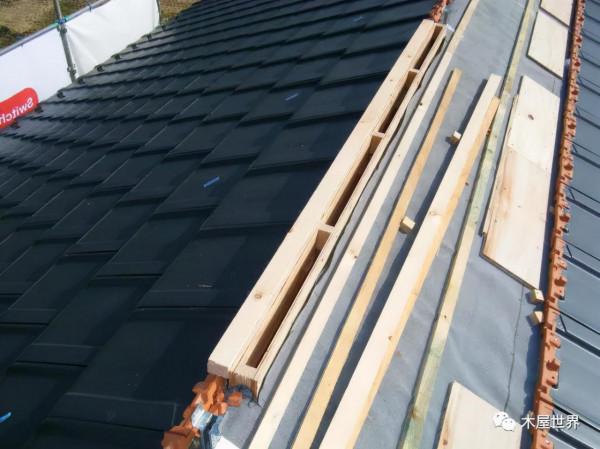

屋頂瓦片鋪設安裝，屋脊位置，通風構造，施工現場。

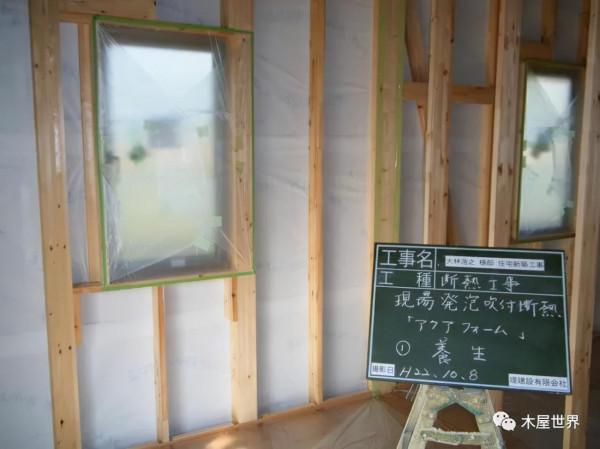

室內木結構牆體框架中間，現場噴塗阻燃型發泡聚氨酯泡沫保溫材料。

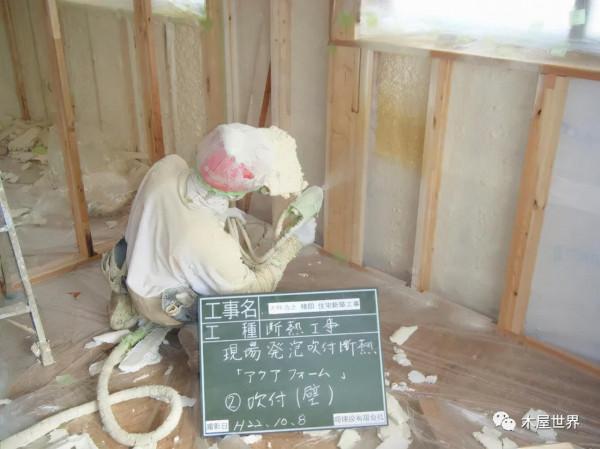

阻燃型發泡聚氨酯泡沫保溫材料，噴塗施工現場。

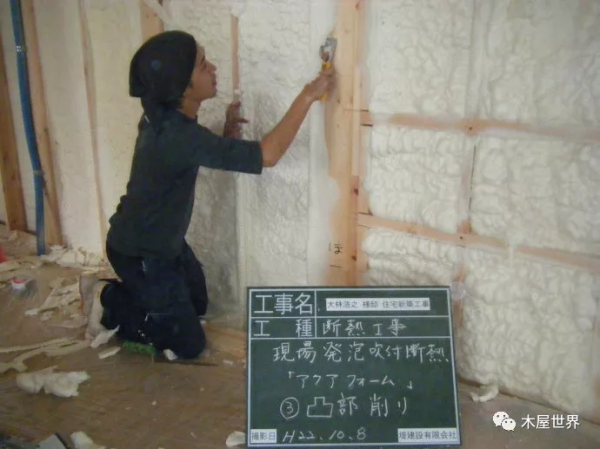

木結構承重框架牆體裡面，現場噴塗發泡聚氨酯泡沫保溫材料以後，外側平面，削平處理。
室內天棚位置，天花板底面，釘貼防火紙面石膏板飾面。

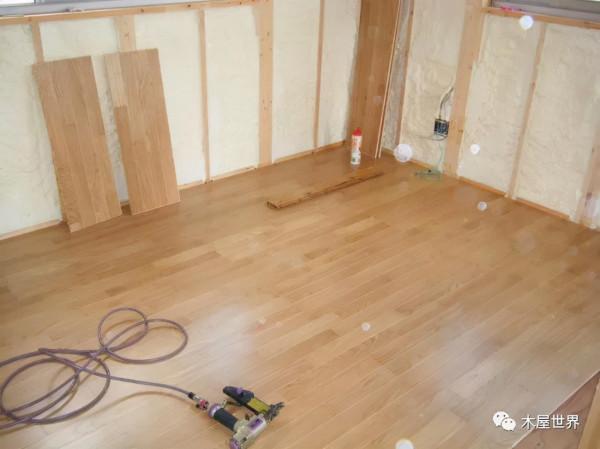

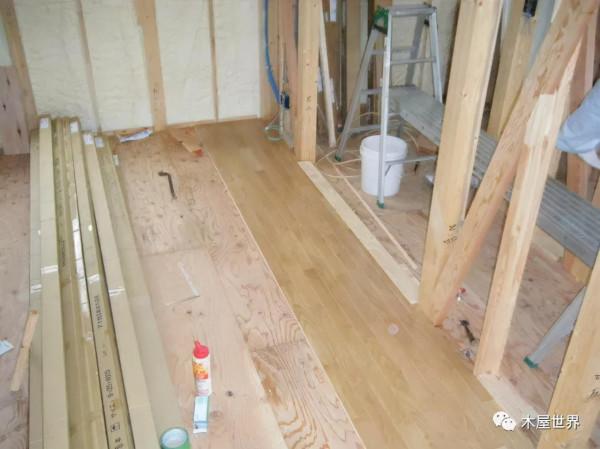

木地板鋪貼，施工現場。
木地板鋪貼，施工現場。

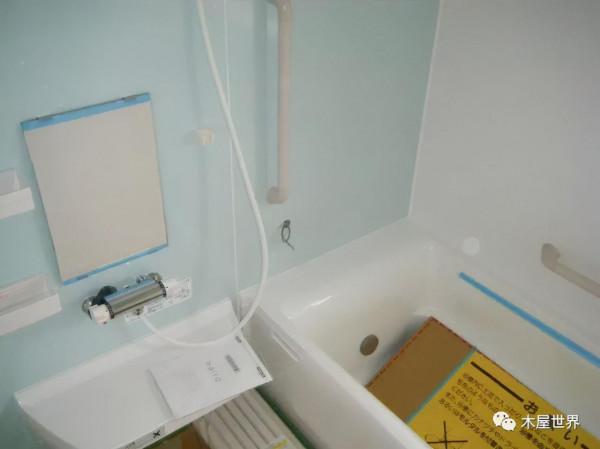

室內浴缸附近，施工現場。

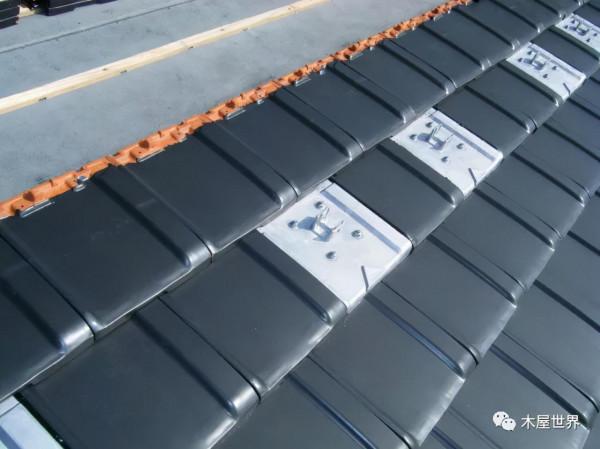

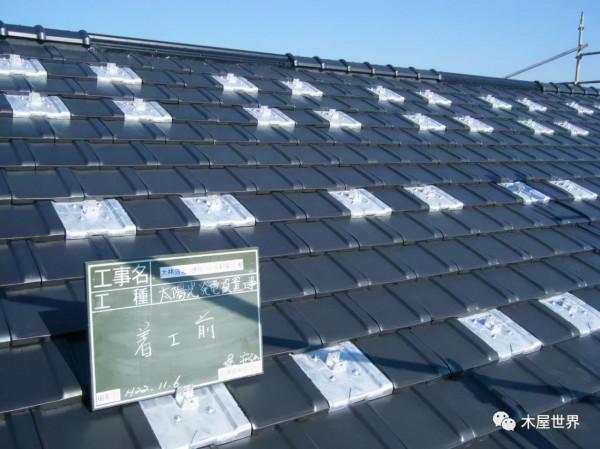

屋頂太陽能電池板，底座安裝，施工現場。

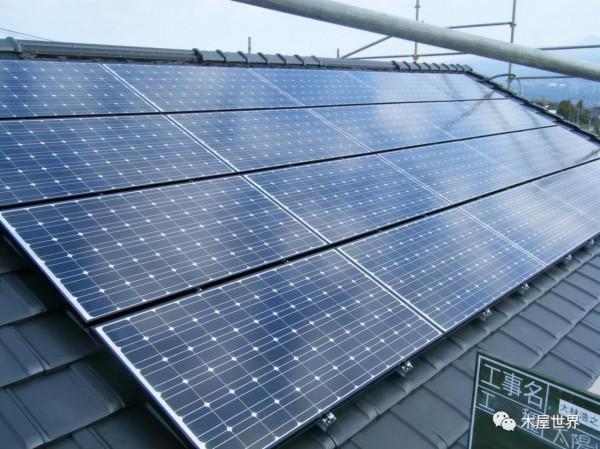

屋頂太陽能電池板，安裝完成以後的施工現場，區域性特寫。

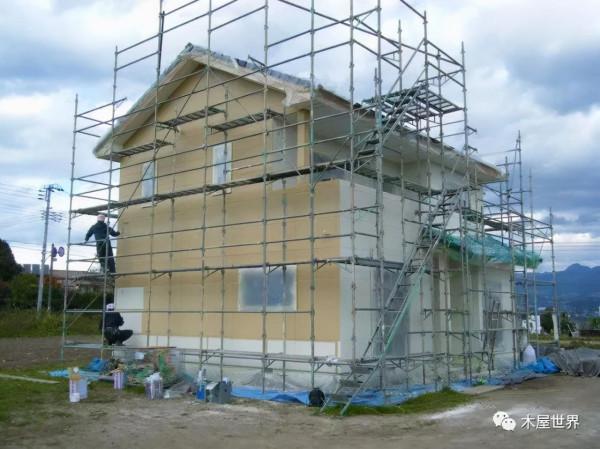

輕質ALC蒸壓加氣混凝土牆面，噴塗外牆塗料，施工現場。
外牆牆面，進行機械噴塗處理，施工現場。

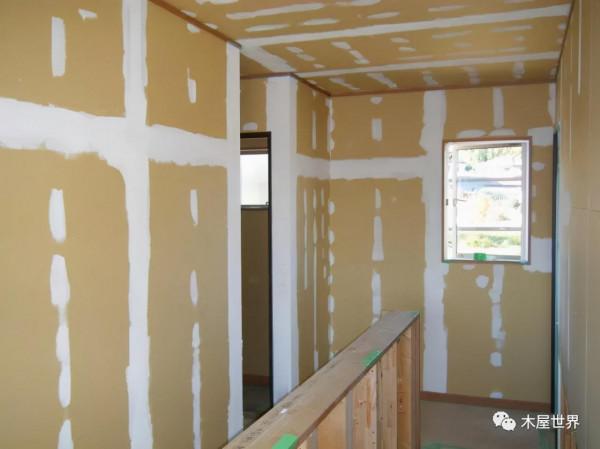

室內防火紙面石膏板牆面，使用類似“膩子”的材料，進行“釘眼”、“板縫”找補、密封處理，施工現場。
木結構獨立住宅，施工現場外觀一瞥。
日本第3方機構出具的住宅竣工驗收合格證書。
財団法人不動産適正取引推進機構（基金會：房地產貨幣交易推進機構）
不動産取引に関する紛爭の未然防止を図るとともに、適正かつ迅速な処理を推進して、消費者の保護と宅地建物取引業の健全な発展に寄與すること。
（努力防止有關房地產交易糾紛，妥善迅速推廣和處理，從而促進消費者保護和房地產業的健康發展。）
竣工完成以後的本案木結構獨立住宅的外觀一瞥。

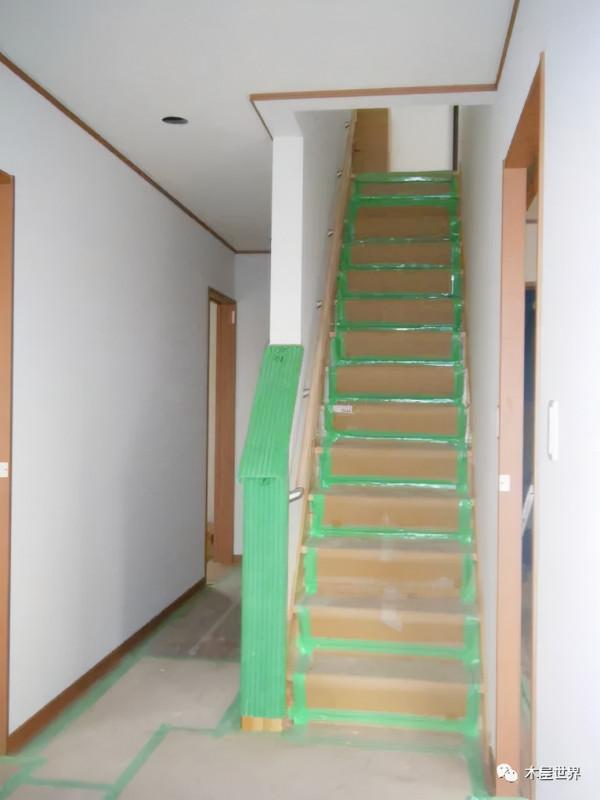

木結構獨立住宅內部，樓梯段位置，施工現場，區域性特寫。
