介紹一種非常古老的PCB製作工藝-腐蝕法，這種工藝的優點，成本低，時間短。缺點也很顯著，雙層板的製作比較麻煩，不環保！
具體的製作方法如下：

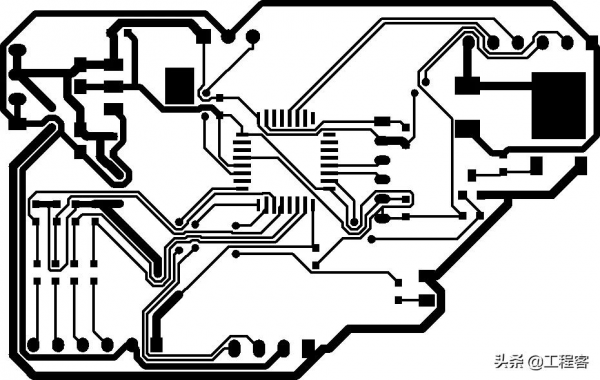

繪製電路板
1、繪製PCB電路板，使用AD就可以。
2、設定只打印TOP_LAYER和過孔層
3、使用鐳射印表機列印在熱轉印紙上
4、這個電路板設定的最細的電線路為10mil
轉印電路板
1、從鐳射印表機在熱轉印紙上打出電子線路黑白圖，這裡採用油紙會比較好。

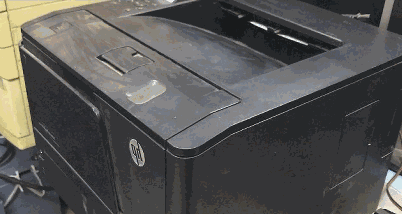

印表機列印

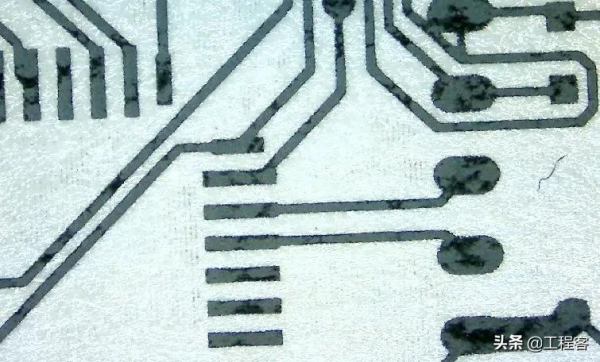

2、對於單面電路板，只需一張就夠了。然後將其附著在一塊大小合適的覆銅板上，在熱轉印機加熱加壓下，20秒便可以完成熱轉印。取出覆銅板，揭開熱轉印紙，便可以看到覆銅板上清晰的線路圖。
轉印機加熱壓縮
腐蝕電路板

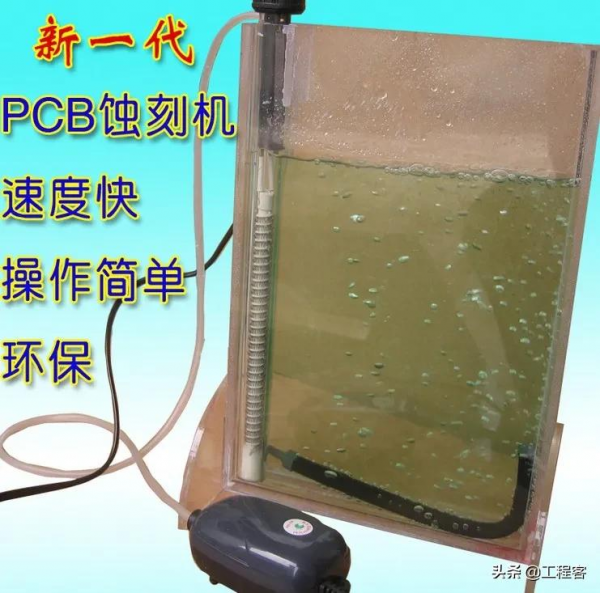

1、將覆銅板放在震盪腐蝕槽內，使用鹽酸和雙氧水的混合腐蝕液，只需要15秒鐘便可以去掉多餘的銅層。(這個可以用水盆代替，然後手搖，水溫可以高一點，讓其快速發生腐蝕),預算夠的同學，也可以直接去網上買一個腐蝕的裝置。
合適的鹽酸，雙氧水的配比，高速震盪的腐蝕槽是實現快速完美腐蝕的關鍵。加水沖洗後便可以拿出腐蝕後的電路板。
沒錢只能自己買個小盆子倒一點腐蝕劑
千萬不要魯莽地觸碰高濃度的腐蝕液。否則獲得的痛苦會讓人記憶一輩子。搖晃的時候要小心，以前做板子，褲子上都有好幾個大洞。另外腐蝕完的廢水不要亂倒，以前實驗室前面有一個草坪，結果倒了腐蝕劑廢水，幾個周草坪就沒了。
2、再使用丙酮或者鋼絲球，將黑色的墨粉擦除掉，這樣一個實驗PCB板便製作完畢了。
有時候還需要打孔
焊接電路板
1、在電路板表面塗抹助焊劑
塗抹助焊劑
2、使用寬刀口烙鐵給電路板上錫，便於後面的焊接
給電路板上錫
3、去掉助焊劑，完成器件的焊接
去掉助焊劑
4、由於預塗焊錫，所以焊接器件比較容易
開始焊接
5、焊接完畢，使用洗板水清洗電路板
清洗電路板
電路板的區域性

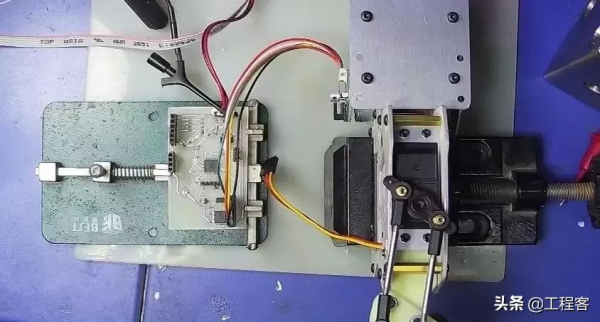

6、處在測試過程中線路板
測試電路板
完成電路的除錯
怎麼樣，腦子學會了嗎，
其實挺簡單的
對於會的人來說
