計算ErP能效等級方法之前,我們先必須判斷被測燈具是定向光源還是非定向光源。判斷方法如下:
首先使用配光曲線測試系統,測試被測燈具的IES檔案,定向燈是指在120°圓錐立體角範圍內的有效光通量大於整個燈具光輸出的80%的照明燈具,非定向燈則反之,IES會測試整燈的光通量和120°的光通量。
透過配光曲線測試,此燈具總光通量為1513lm,如上圖所示
透過儀器設定光束角為120°的時候,此時的有效光通量是1420.75lm
然後用120°光通量÷整體光通量,>80%則是定向燈,<80%為非定向燈。
透過IES測試報告可以得知燈具總光通量為1513lm, 120°光束角內有效光通量為1420.75lm。
120°有效光通量(1420.75 lm)÷總光通量(1513 lm)=0.939,可以得出93.9%大於80%,這是一個定向燈.它的能效等級ηTM=(1513/23.10)x1.176=77.02 所以它的能效等級為G。
自2021年9月1日起,光源應滿足以下能效要求:宣稱滿載功率不能超過允許功率:Pon ≤ Ponmax,其中,Ponmax計算方法如下:Ponmax = C *(L +Φuse/(F *η))* R。
根據上面的表格還有報告可以知道修正因素C=1.23端部損耗因素L=1.5有效光通量Φuse=1513能效因素F=0.85閥限效能η=120 顯色指數因數(需用積分球測試)R=(CRI+80)160顯色指數因素R則需要先測試積分球得到它的顯指Ra=91.6,再套用上表格公式R=(CRI+80)/160=(91.6+80)/160=1.07再套用公式Ponmax = C *(L +Φuse/(F *η))* R=21.49。
從光譜儀測試報告中我們可以獲得此燈的色溫:2298k,顯色指數:Ra=91.6,色容差:SDCM=2.9,此燈具重要相關資訊等。
透過最新光譜儀分析軟體也可以直觀的測出燈具屬於哪一個能效等級,比如測試非定向的照明產品球泡、燈管類產品。如果透過積分球測試定向照明產品必須先用配光曲線測試系統校準積分球光通量(透過配光曲線測試燈具光通量並計算此燈具的能效等級方法,如文章上半段所述)後,透過積分球測試就可以測出此定向照明產品的能效等級(其實用積分球來測試定向照明產品的能效等級,無非就是省略了上述自己的計算時間而已,因為積分球測試系統內已將這些公式套入到儀器系統軟體內。但是由於定向燈具光通量的特殊性,切記必須先用配光曲線測試系統,先測出該燈具的實際燈具光通量,用於標定積分球。)
計算ErP能效等級方法之前,我們先必須判斷被測燈具是定向光源還是非定向光源。判斷方法如下:
首先使用配光曲線測試系統,測試被測燈具的IES檔案,定向燈是指在120°圓錐立體角範圍內的有效光通量大於整個燈具光輸出的80%的照明燈具,非定向燈則反之,IES會測試整燈的光通量和120°的光通量。
透過配光曲線測試,此燈具總光通量為1513lm,如上圖所示
圖片
透過儀器設定光束角為120°的時候,此時的有效光通量是1420.75lm
然後用120°光通量÷整體光通量,>80%則是定向燈,<80%為非定向燈。
圖片
透過IES測試報告可以得知燈具總光通量為1513lm, 120°光束角內有效光通量為1420.75lm。
120°有效光通量(1420.75 lm)÷總光通量(1513 lm)=0.939,可以得出93.9%大於80%,這是一個定向燈.它的能效等級ηTM=(1513/23.10)x1.176=77.02 所以它的能效等級為G。
圖片

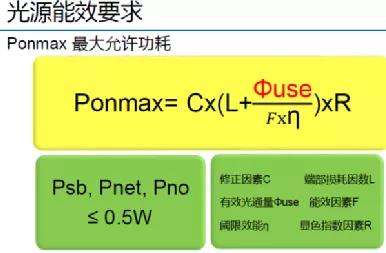

自2021年9月1日起,光源應滿足以下能效要求:宣稱滿載功率不能超過允許功率:Pon ≤ Ponmax,其中,Ponmax計算方法如下:Ponmax = C *(L +Φuse/(F *η))* R。
圖片
圖片

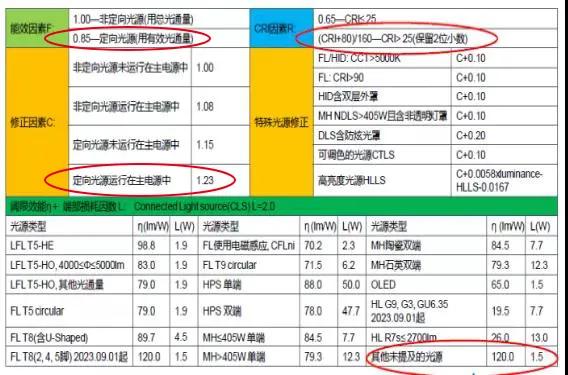

根據上面的表格還有報告可以知道
修正因素C=1.23
端部損耗因素L=1.5
有效光通量Φuse=1513
能效因素F=0.85
閥限效能η=120
顯色指數因數(需用積分球測試)R=(CRI+80)160
顯色指數因素R則需要先測試積分球得到它的顯指Ra=91.6,再套用上表格公式
R=(CRI+80)/160
=(91.6+80)/160
=1.07
再套用公式Ponmax = C *(L +Φuse/(F *η))* R=21.49。
圖片
圖片
從光譜儀測試報告中我們可以獲得此燈的色溫:2298k,顯色指數:Ra=91.6,色容差:SDCM=2.9,此燈具重要相關資訊等。
透過最新光譜儀分析軟體也可以直觀的測出燈具屬於哪一個能效等級,比如測試非定向的照明產品球泡、燈管類產品。如果透過積分球測試定向照明產品必須先用配光曲線測試系統校準積分球光通量(透過配光曲線測試燈具光通量並計算此燈具的能效等級方法,如文章上半段所述)後,透過積分球測試就可以測出此定向照明產品的能效等級(其實用積分球來測試定向照明產品的能效等級,無非就是省略了上述自己的計算時間而已,因為積分球測試系統內已將這些公式套入到儀器系統軟體內。但是由於定向燈具光通量的特殊性,切記必須先用配光曲線測試系統,先測出該燈具的實際燈具光通量,用於標定積分球。)
