在 MSI Gaming 最新一期的 Livestreams 播客節目中，微星（MSI）分享了大量關於英特爾第 12 代 Alder Lake CPU、DDR5 記憶體和 Z690 產品的細節。這家主機板製造商透露了一些有趣的資訊，涉及新平臺的不同晶片、電源要求、熱操作和冷卻配置。
兩種步進
在英特爾的官方公告中，我們得知第 12 代 Alder Lake 桌面 CPU 共有 8+8 (C0) 和 6+0 (H0) 兩種主要步進配置。前者在高階未鎖和非 K SKU 上使用，而後者在非 K SKU 上使用。所有這兩種步進都基於 10 奈米生產工藝（Intel 7），與 14 奈米 SKU 相比，晶片尺寸更小。
英特爾 Alder Lake C0 晶片的表面積為 215.25 平方毫米，而 H0 晶片的表面積為 162.75 平方毫米。這意味著，隨著面積的縮小和電晶體密度的增加，散熱將成為一個重大挑戰。這些 CPU 將在晶片和 IHS 之間使用錫 TIM 材料，同時採用焊接設計。只是為了比較，14 奈米的 Rocket Lake CPU 有 8 個核心和 16 個執行緒，其表面積為 276 平方毫米。
由於Alder Lake晶片有不同的核心配置，其發熱點也不同。正如微星的熱成像圖所示，C0（8+8）晶片的熱點靠近中心，但 H0（6+0）晶片的熱點略微偏向左側。因此，根據你得到的 SKU 使用正確的冷卻配置將是很重要的。

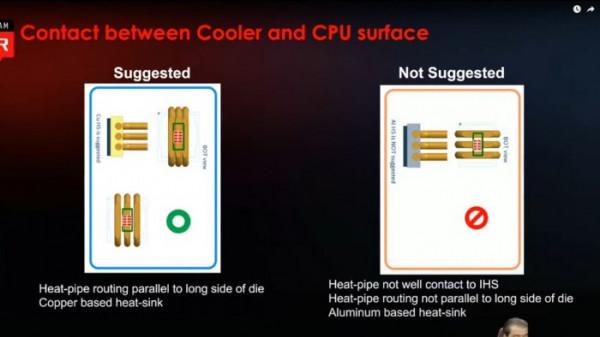

為此，微星顯示了一些用於英特爾 Alder Lake CPU 的最佳冷卻配置。首先，建議使用銅製散熱器，而不是鋁製散熱器。定位也將發揮重要作用，因為建議你讓熱管與晶片平行，而不是垂直。平行配置將確保熱管直接接觸熱點，而不是進行低效率的接觸。
DDR5記憶體的功耗、溫度和 PSU 的相容性
英特爾 Alder Lake 系列的一個主要特點是支援 DDR5 記憶體，該記憶體引入了一些關鍵的升級，包括更高的傳輸速度、更大的容量、雙庫、On-Die ECC 和 PMIC。
PMIC（電源管理IC）是 DDR5 的一個重大變化，因為它把記憶體的 VRM 帶到了記憶體模組本身，而不是放在主機板上。但是，雖然它在電源管理方面有好處，降低了要求，並提高了效率，但其缺點是熱傳導。
微星公司的一個演示單元顯示了 RENESAS P8911-Y0 控制器和電壓（VDDQ/VDD）設定為 1.35V。在熱成像中，可以看到 VRM 的 IC 變得非常熱，特別是電感，它在整個 DIMM 上的溫度最高。因此，看起來很多高階記憶體模組將配備一些強大的散熱器，因為我們得到了更高頻率的 DIMMs。
微星 Z690 主機板，像其他製造商一樣，將配備三種 DDR5 電源模式。首先是標準的安全模式，其特點是鎖定的標準值為 1.1/1.1/1.8V（VDD/VDDQ/VPP），程式模式將是董事會的標準永遠開啟模式，將在 1.1-1.435/1.1-1.435/1.8-20135V 執行，而 OC 模式將需要某些高階主機板的特定 IC 來解鎖超出標準程式模式的範圍。
● DDR5 電池供應上的差異
在過去，記憶體的電源直接由主機板提供，以DDR4為例，因為DDR4記憶體的標準規格是1.2V，由主機板供電。然而，新一代的DDR5的電源是由位於DIMM模組上的PMIC提供的，而不是直接由主機板提供。
● DDR5 對 PSU 的挑戰
由於 DDR5 新的電源結構的變化，電源是由 PSU 直接向 PMIC 提供 5V 的電源。如果 5V 電源不穩定，很容易造成儲存器的供電異常，導致系統崩潰。因此，對於那些準備為 DDR5 記憶體供電的 PSU 來說，在任何情況下保持 5V 電源的穩定已經成為關鍵。
● 對微星 PSU 進行的功率測試
根據用基準測試工具進行的功率測試，可以發現微星系列電源面對 12V 電源的劇烈變化，5V(CH2)仍然保持穩定，這意味著微星的PSU可以在任何時候保證DDR5記憶體的穩定執行。

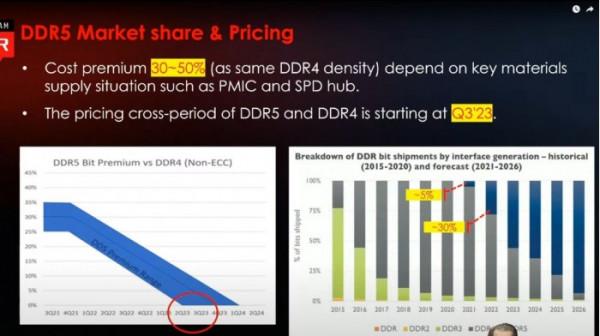

微星還具體介紹了何時能看到DDR5價格下降。正如對新一代產品的預期，DDR5目前比相同密度的DDR4記憶體貴30-50%，而且根據關鍵材料的供應情況，如 PMIC 和 SPD hub，價格可能會更高。預計隨著採用率的攀升和更多平臺開始使用新標準，價格將在 2023 年中期左右下降到 DDR4 水平。
PCIe 第 5 代 AIC，第 4 代 SSD的 M.2 散熱片和Z690主機板價格
微星還發布了用於下一代 M.2 SSD 的全新 PCIe Gen 5 AIC 卡。新的 AIC M.2 XPANDER-Z 第 5 代卡將採用雙插槽單風扇設計，帶有一個 PCIe 5.0 插槽，透過 x4 通道支援一個第 5 代 M.2 SSD。
這將提供高達 128GB/s 的傳輸速度，並將由一個 6 針聯結器介面供電。請注意，英特爾第 12 代 Alder Lake CPU 只為擴充套件槽提供第 5 代 PCIe 通道，而不是 M.2 插槽，所以一旦第 5 代固態硬碟上市，這將是一個非常有用的功能。

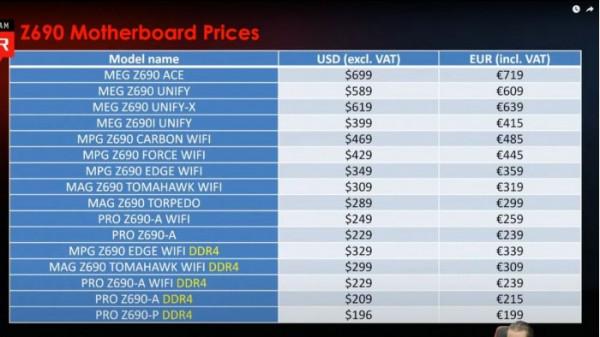

最後，微星披露了針對英特爾第 12 代 Alder Lake CPU 的整個 Z690 主機板系列的最終價格，以美元和歐元計算
→ MSIMEG Z690 GODLIKE (TBD)
→ MSI MEG Z690 ACE ($699 US)
→ MSI MEG Z690 Unify-X ($619 US)
→ MSI MEG Z690 Unify ($589 US)
→ MSI MPG Z690 Carbon EK (TBD)
→ MSI MPG Z690 Carbon WiFi ($469.99 US)
→ MSI MPG Z690 Force WiFi ($429.99 US)
→ MSI MPG Z690 Edge WiFi ($349 US)
→ MSI MPG Z690 Edge WiFi DDR4 ($329 US)
→ MSI MAG Z690 Tomahawk ($309 US)
→ MSI MAG Z690 Torpedo ($289 US)
→ MSI MAG Z690 Tomahawk DDR4 ($299 US)
→ MSI PRO Z690-A WiFi ($249.99 US)
→ MSI PRO Z690-A ($229.99 US)
→ MSI PRO Z690-A WiFi DDR4 ($239.99 US)
→ MSI PRO Z690-A DDR4 ($219.99 US)
