U PV C 管是一種新型管材, 以其耐腐蝕、不影響水質和施工維修便利、水力條件好及工程造價低等優點, 被廣泛應用於城鎮供水工程, 取得了很好的效果。
1 U PV C 管材的選用
1) 要選用合格的管材。施工所使用的U PV C 給水管材要符合硬聚氯乙烯給水管材的國家標準, 要有產品合格證和質量檢測報告。
2) 考慮管道埋設條件。根據十多年的施工經驗,de63 以上的U PV C 管道覆土厚度至少應在 0. 7m 以上, de63 以下的U PV C 管道覆土厚度可適當減少, 但也不應少於 0. 5m , 同時要求埋在冰凍線以下。管材不得與硬性物質接觸, 在U PV C 管底下方、上方 30cm以內及胸腔, 需填壤土或砂, 特別是胸腔要回填密實,這樣可以在管材遭受外來壓力時, 不至於損傷管身。因此, 在選用U PV C 管材時, 要考慮埋管條件和土質情況。
3) 熱脹冷縮問題。U PV C 管材的線膨脹係數大,為 60～ 80 * 10ˉ⁶ 1/°C而碳鋼管材的線膨脹係數為11.4*10ˉ⁶/°C，鑄鐵管材的線膨脹係數為10.5*10ˉ⁶ 1/°C。因此,必須考慮溫度變化對UPVC管道的影響,防止溫度應力對管道的破壞。解決熱脹冷縮問題, 只需在施工時管道連線採用部分或全線膠圈介面即可。
4)根據管道的執行壓力來選擇相應壓力等級的UPVC管材。UPVC管材一般有5個壓力等級,即0.6M Pa、0.8MPa、1.0MPa、1.25MPa、1.6MPa。de63以下的一般管道壓力大, 大於 63 的管道壓力一般有 0.6M Pa、0. 8M Pa、1. 0M Pa 三個等級。
5) 選擇管徑時要按管道的執行壓力、管道的流量、經濟流速、管材的市場價格、當地的施工費用等因素綜合考慮。通常從經濟流速出發並結合其他因素來選擇管徑。管道的經濟流速一般為 0. 8～ 1. 8mös,通常取 1. 2～ 1. 5m/s左右。
6) 考慮管道配件配套情況。目前,國內廠家生產的管道配件規格不夠齊全,尤其是能生產各種規格配件的廠家很少。管材、管道配件的標準也未能統一。目前使用的U PV C管道配件標準主要有ISO國際標準、GB 國標等。建議採用國標產品,這樣便於與其他管材配套連線使用。
2 U PV C 管材的運輸和存貯
1)U PV C 管材在運輸、裝卸及堆放過程中嚴禁拋扔和激烈碰撞, 應避免日光暴曬。若存放時間較長,應放在棚庫內。
2)U PV C 管材堆放時,應放平墊實,堆放高度一般不超過 1. 5m ,對於承插管材,相鄰層堆放的管材承口應相互倒置, 並讓出承口部位,避免承口受力。
3)U PV C 管材不能接觸酮類化學物質,否則會發生溶脹或溶解。
3 U PV C 管材的施工
1) 管道溝槽開挖必須符合施工規範要求

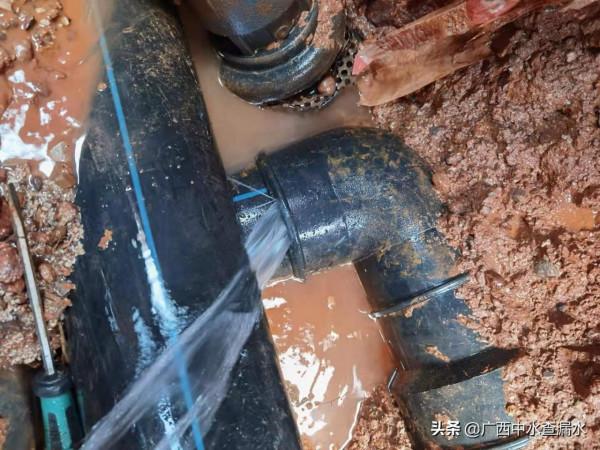

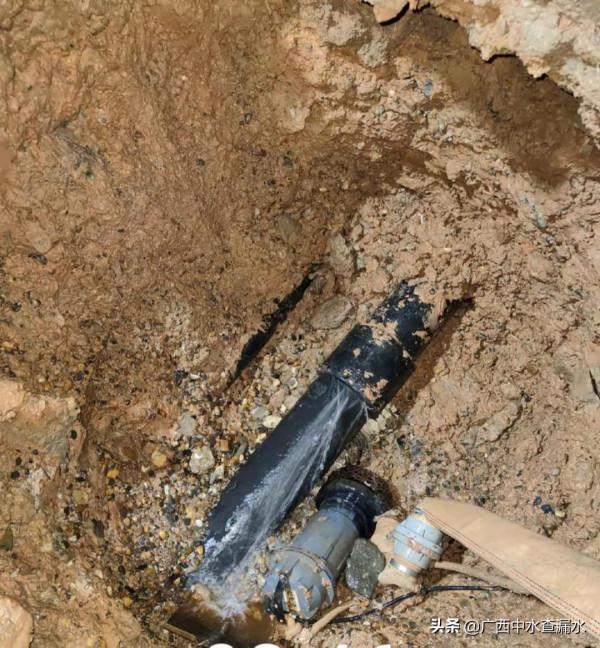

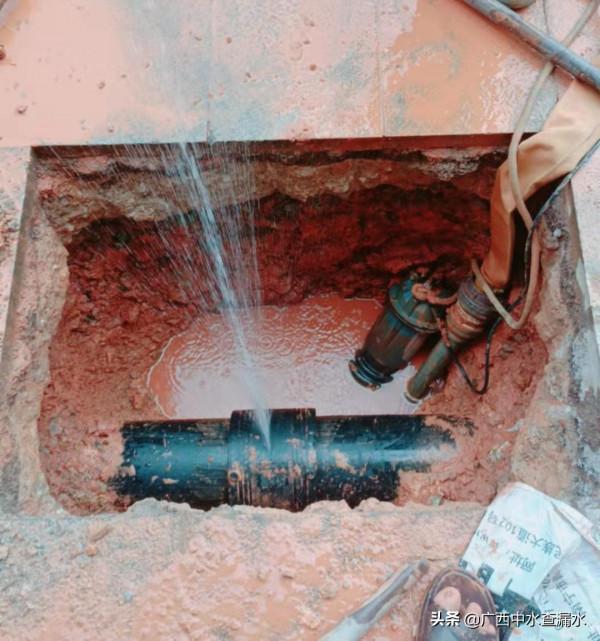

城鎮供水管道工程的施工首先就是管道溝槽的開挖,溝槽質量直接影響UPVC管道的施工質量及建成後管道的正常執行。施工中發現主要問題是:①開挖後的溝槽槽底坡度不符合要求;②溝槽底部有石塊等堅硬物,如不及時清除,就容易造成管道受傷,使用時出現管道漏水現象;③部分溝槽為了避讓障礙物,轉彎半徑太小。在這種溝槽內鋪設管道,會造成受力不均勻,區域性應力集中,容易使管道因外部荷載而發生脫節或破壞,不能正常使用。因此,管道溝槽開挖要符合施工規範的要求。
2) 選擇正確的管道連線方式
U PV C 管的連線方式主要有膠圈介面、粘接和法蘭連線三種。管徑大於等於 90mm 的管道一般採用膠圈介面; 管徑小於 90mm 的管道則一般採用粘接。塑膠管與大口徑金屬管採用法蘭連線, 小口徑金屬管採用螺紋連線。在施工時, 要選擇正確的管道連線方式。
3) 正確使用粘接劑
當U PV C 管道採用粘接時注意以下幾點: ①要使用管材生產廠家的粘接劑。由於不同廠家的粘接劑配方不一樣, 不使用管材生產廠家的粘接劑, 就會影響粘接效果, 甚至不粘結。②塗抹粘接劑之前, 要用乾淨的毛巾除去結合面的油汙、泥土和灰塵。③使用粘接劑之前搖勻。④在承插口兩端塗抹粘接劑時務必要均勻, 氣溫較高時, 塗抹後應迅速插接, 防止粘接劑幹, 影響粘接效果。⑤塗抹粘接劑並插接後, 在連線處如有粘接劑溢位, 務必迅速擦拭乾淨, 否則, 該處受過量粘接劑浸泡而軟化, 會降低承壓強度。
在城鎮供水工程中使用U PV C 管材, 只要重視在選用、運輸和存貯以及施工上應注意的事項, 把好管材進貨關, 選擇好的施工隊伍, 嚴格按照施工規範和有關技術標準的要求進行施工, 就能使U PV C 管材在城鎮供水工程中發揮更大作用。
