電機有限元分析實用自主核心技術介紹

自主創新,重點跨越,支撐發展,引領未來

眾所周知,四大發明是中國對世界文明的巨大貢獻,馬克思對此有精闢的闡述“火藥把騎士階層炸的粉碎,指南針打開了世界的市場,造紙和印刷術造成了知識的廣泛傳播”。因為西方先完成了工業化,所以高新技術在我國的傳播途徑都是由國外到國內沿海發達地區,再到中西部內陸地區。但是,網際網路的出現使得知識的傳播更加便捷和廣泛,使得像我們南陽這種中西部內陸城市也可以學到世界上出現的先進技術,我們南陽的技術可以與世界同步。經過我們的努力,在某些方向上,我們也可以做出優秀的高新技術成果,從而引領世界高新技術潮流,為我國的科技進步做出我們南陽自己的貢獻,發出南陽聲音。

電機是一種集電磁、結構、流體多種技術的綜合性產品,電機的研發生產是比較複雜過程,在傳統的方式中,人們根據以往的經驗畫出圖紙,製做樣機,進行試驗,再根據試驗結果更改設計,再做樣機再試驗。過程漫長且不可控。隨著計算機技術的發展,有限元分析技術成熟,我們可以建立數學模型,進行電磁,結構,流體等方面的分析,掌握一定的知識後再製造樣機,可以做到一次性合格,從而完全改變了舊的方式,提升研發效率。也不用照抄別人的設計,可以實現自主創新。我在電機有限元分析方面就實現了實用自主創新的核心技術,而且創造了巨大的經濟效益,從2009年至今十餘年了,該技術仍然處於領先地位。

電機有限元分析實用核心技術的自主創新過程

原南陽防爆集團公司於2008年生產過一臺輕型發電機,圖紙來自英國PPI公司。

電機有限元分析實用自主核心技術介紹

英國PPI公司地址在英國羅塞斯伍德路,在英國現役兩艘航空母艦建造廠船塢附近。(我們判斷該發電機原為艦用)。結構特點為利用框架結構支撐定子鐵芯和轉子軸承,其餘部分用薄鐵皮及鋁皮圍成通風結構。但原設計不能解決電機振動問題(現在電機振動的設計仍然是世界難題)。

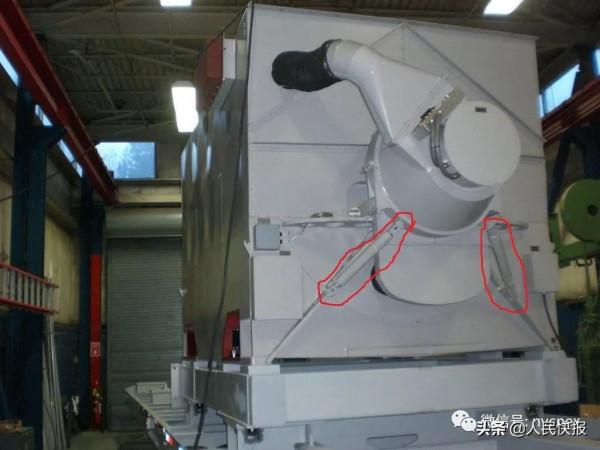

原外國設計用可調的拉桿來調整振動,見下圖畫紅圈部分。比較落後。這一點我們也運用過,但國內外客戶均不接受。

電機有限元分析實用自主核心技術介紹

原來英國電機端部軸承為三角形支撐,這一點請留意。

電機有限元分析實用自主核心技術介紹

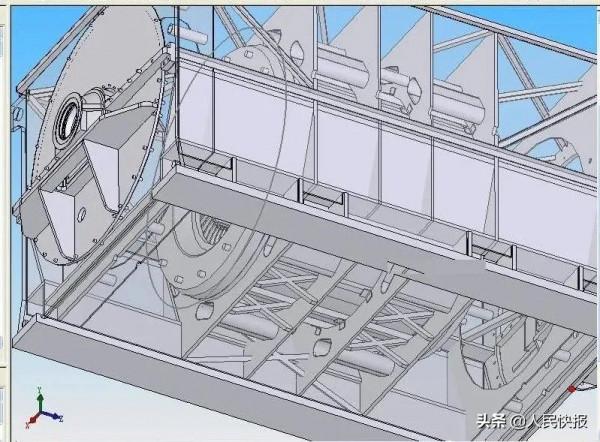

我們開始2極發電機結構研發,下圖可見發電機汽端和勵端結構演變過程。

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

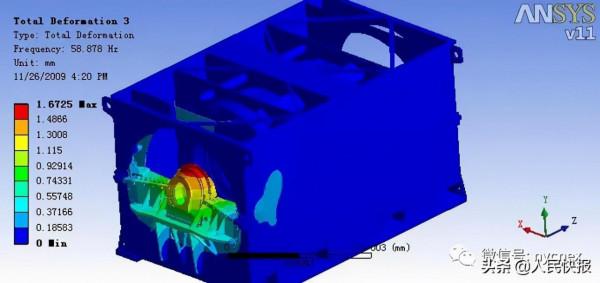

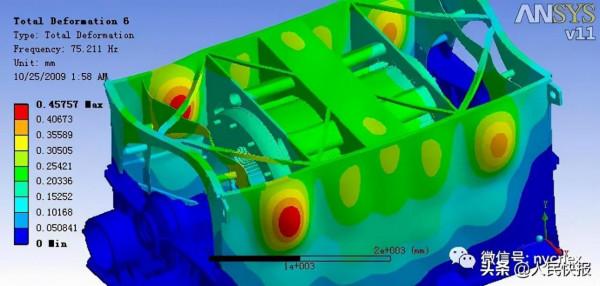

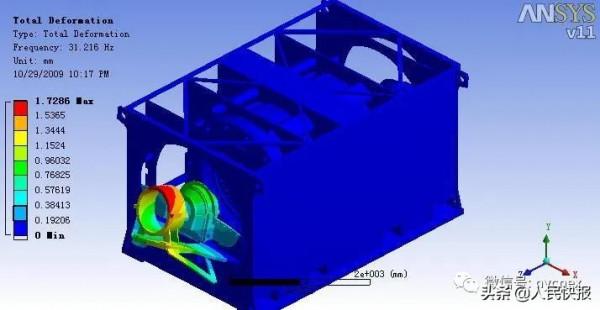

上圖顯示計算時間為2009年,軟體版本號為V11,舊版軟體已經沒有了。這一類的計算在普通計算機上做不出來,需要雙至強的伺服器,總共20多個CPU計算兩個星期才能出來結果,所以很難造假,這些圖片都是歷史圖片現在無法復原的,可以證明技術是我原創。

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

下圖可見我們已形成我獨立自主創新的雙橫筋雙立筋發電機端部軸承結構,該發電機已發往土耳其。

電機有限元分析實用自主核心技術介紹

注意雙橫筋雙立筋結構與英國原來的結構完全不同,機械效能完全不同。

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

該圖片軟體版本為13.0,計算時間為2012年。

電機有限元分析實用自主核心技術介紹

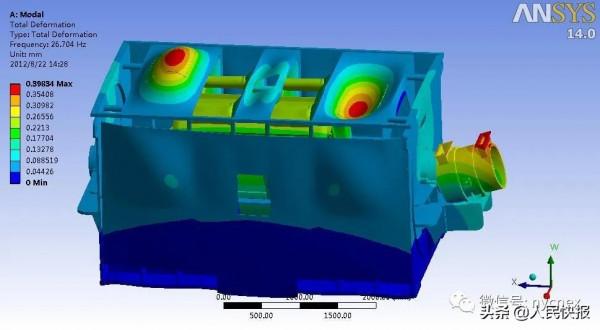

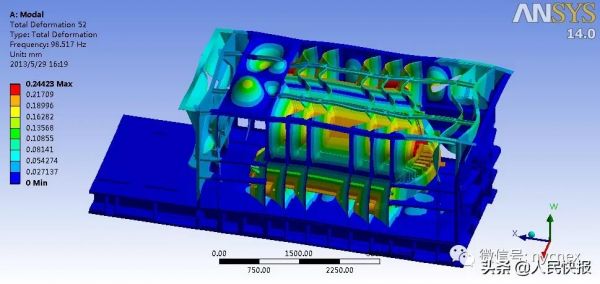

該圖片軟體版本14.0。

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

這個不帶冷卻器的發電機就是英國在南陽生產賣給美國海軍的。

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

在這個過程中我們利用高效能計算機和ANSYS 軟體進行計算分析,自主創新,形成具有完全自主智慧財產權的的結構分析能力。

雙橫筋,雙立筋結構專利↓

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

到了2011年,南陽防爆公司與英國PPI公司聯合設計55MW-2發電機,PPI原始設計如下圖,使用端蓋式標準軸承,經過我公司分析計算,無法達到客戶要求,分析結果均發PPI。

電機有限元分析實用自主核心技術介紹

我們推薦我公司設計,如下圖。

電機有限元分析實用自主核心技術介紹

特點為雙橫筋,雙立筋結構。該專案為聯合設計,我公司計算方法也與PPI工程師現場交流,PPI工程師表示其原先無此分析能力,經過我們交流,他們也採納。

分析計算結果多次發PPI,軸承端蓋結構,兩邊支撐結構,兩邊側板厚度改為6mm,中間鐵芯支板厚度均為分析確定。

電機有限元分析實用自主核心技術介紹

下圖為最終產品圖片,該電機是GE公司訂貨,現在印度執行中。

電機有限元分析實用自主核心技術介紹

下圖為海洋平臺發電機,可以運用到航空母艦上。

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

到了2020年9月,十年過去了,我設計的結構仍然在大型電機起作用。

電機有限元分析實用自主核心技術介紹

綜上所述,我自主創新的具有自主產權的有限元分析核心技術在行業處於領先地位,該實用核心技術運用於南陽防爆公司各種產品中。

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

自主創新的有限元結構分析技術的持續運用,帶來南陽防爆公司的全面的技術提升。

上述自主研發的創新核心技術說成國外的技術,被一些人剽竊。還造成後續的大量研發設計空置,沒有為國家產生效益。

我計算的英國設計鐵芯出現問題↓

電機有限元分析實用自主核心技術介紹

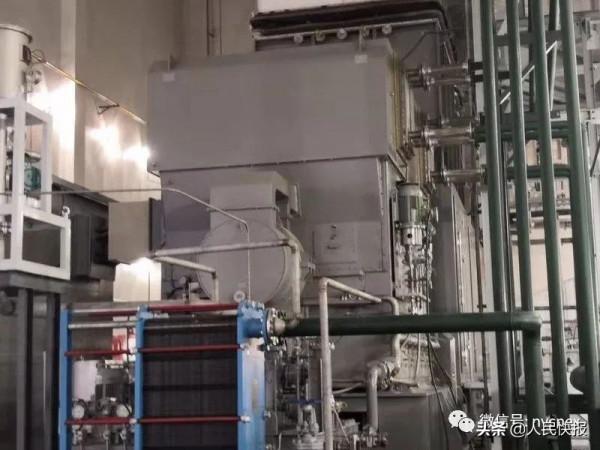

實際現場照片↓

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

電機有限元分析實用自主核心技術介紹

綜上所述,電機有限元分析實用核心技術,是我自主創新的技術,被一些人剽竊,說成是外國技術,該技術不但已經產生巨大經濟效益,而且發展空間廣闊,目前尚無其他人員熟練運用。可以用到國防,能源等關鍵技術領域,是我國對抗美帝,振興高階製造的有力工具。希望能正本清源,恢復本來面目,為我國自主創新做貢獻。

(宋子軍)
