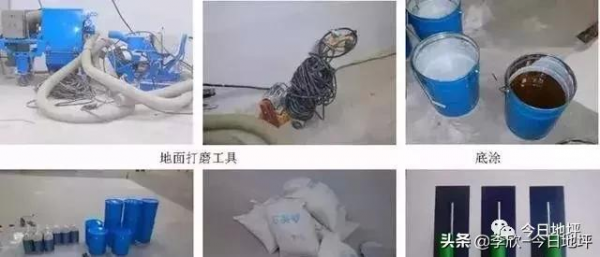

一、環氧地坪施工準備
二、地坪表面的處理
1.新竣工的工業地坪必須經過一定的養護後方可施工，約28天。
2.清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。
3.徹底清除表面的油汙，用克油王清洗劑處理。
4.清除積水，並使潮處徹底乾燥。
5.表面的清潔需用無塵清掃機及大型吸塵器來完成。
6.平整的表面允許空隙為2～2.5mm，含水量在6%以下，PH值6～8。
7.地坪表面的打毛，需用無塵打磨機來完成，並用吸塵器徹底清潔。
8.對地坪表面的洞孔和明顯凹陷處應用膩子來填補批刮，實幹後，打磨吸塵。
三、環氧地坪施工工藝
四、塗飾強滲封閉塗料
1.在處理清潔、平整的砼表面，採用高壓無氣噴塗或輥塗，環氧封閉底塗料1道。
2.環氧封閉漆有很強的滲透性，在塗刷底漆時應加入一定量的稀釋劑，使稀釋後的底漆能滲入基層內部，增強塗層和基層的附著力，其塗布必須連續，不得間斷，塗布量以表面剛好飽和為準。
3.區域性漏塗可用刷子補塗，表面多餘的底漆必須在下道工序施工前打磨處理好。
五、批刮批刮料
在實幹(25℃,約4小時)以後的底漆表面採用兩道批刮膩子的方法，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸鹼溶液等效能，並調整地面平整度。
1.用70～140目的石英砂和無溶劑環氧批刮料，作為第1道膩子，要充分攪拌均勻，刮平。此道主要用於增強地面的耐磨及抗壓效能。
2.用砂袋式無塵滾動磨砂機打磨第1道膩子，並吸塵清潔。
3.用200～700目的石英砂和無溶劑環氧批刮料，作為第2道膩子，要充分攪拌均勻要用於增強地面的耐磨及平整度。
4.用砂袋式無塵滾動磨機打磨第3道膩子，並吸塵清潔。
5.兩道膩子實幹以後，如有麻面、裂縫處應先進行修補，然後用平板砂光機進行打磨，使其平整，並吸塵清潔。
6.石英砂使用的目數由現場工程師根據地面具體情況而確定。
六、塗飾地坪中間層
在打磨、清潔後的膩子表面上(20℃,24小時)塗飾中間層。
1.塗飾方法可用刷塗、批刮、高壓無空氣噴塗，大面積施工以高壓無空氣噴塗為最佳。(噴塗壓力為20～25Mpa)。
2.此遍可使地面更趨於平整，更便於發現地面仍存在的缺陷，以便面層施工找平。
3.此遍還方便甲方對裝置安裝等的安排。
七、塗飾地坪面層
1.在中間層實幹(20℃,7天)後，進行環氧無溶劑地坪面層塗裝，塗裝方法用批刮和高壓無空氣噴塗，但以高壓無空氣噴塗為宜。
2.塗裝前應對於中間層用砂袋式無塵滾動磨砂機進行打磨、吸塵。
3.如甲方在中間層實幹後，先進行了裝置的安裝除錯，造成地面形成新的缺陷，應用批刮料找平、打磨，並吸塵、清潔。

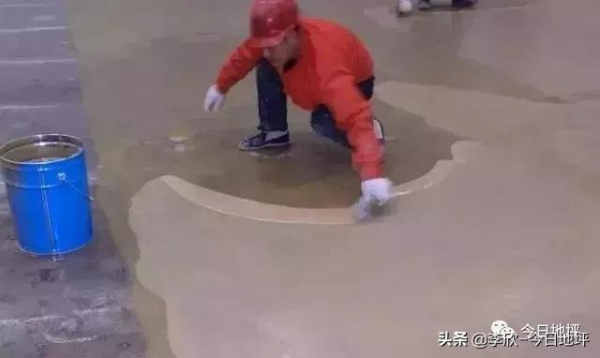

4.面層噴塗後，如存在氣泡現象應用消泡滾筒，在地坪上來回滾動，最後讓其自行流平即可。
八、施工注意事項
1.施工現場的環境溫度應高於5℃，相對溼度小於85%時方能施工。
2.施工者應做好施工部位、時間、溫度、相對溼度、地坪表面處理、材料實際等記錄，以備查考。
3.塗料施工後，應立即清洗有關裝置和工具。
九、使用和保養
1.當該塗料施工完畢後，在保養期內切勿使用，並須加強通風裝置及防火措施。
2.地坪使用，生產人員不準穿有鐵釘的皮鞋在上面行走。
3.一切工作器具都須有固定專用車架安放，嚴禁帶有銳角的金屬零件等物件碰撞地面，造成地面塗料損壞。
4.車間內安裝裝置等重大物件須用起重機械時，在接觸地面的支撐點應有厚橡皮等軟體材料墊妥，嚴禁用鐵管等金屬在地面上接拖裝置。
5.車間內進行電焊等高溫作業時，在電焊火花飛濺到的地方應用石棉布等耐火材料鋪墊好，以防燒壞塗料。
6.一旦地坪有損壞，及時使用塗料修補，以免油汙透過損壞處滲透到水泥裡，造成大面積塗料脫落。
7.車間內大面積清洗地面時，不要用強化學溶劑(甲苯、香蕉水等)一般使用洗滌劑、肥皂液、清水等，用清洗機進行，在沒有清洗機的情況下，可用鋸木粉撒上後再清掃乾淨。
8.冬季施工，環境溫度低於5℃，可採用冬用型無溶劑環氧工業地坪塗料。
