今天我們來講屋面剛性防水做法如何套定額。

剛性防水做法，我們從圖集中找到了三條，如圖1所示。

圖1

下面我們一條一條來套。

— 1 —

剛性防水第一條

第一條的做法是這樣的，如圖2所示。

圖2

SF一般是指憎水膨珠砂漿，Ⅲ表示型號，D表示底層，聯合起來解釋就是：30厚的憎水膨珠防水砂漿，屬於底層防水。

下面我們從剛性防水裡找，找子目的操作步驟如圖3所示。

圖3

我們看一下9-93的工料機，如圖4所示。

圖4

圖4中改含量的做法，也是一種粗略的演算法，大家遇到真實工程可以根據自己的經驗計算比較準確的係數。

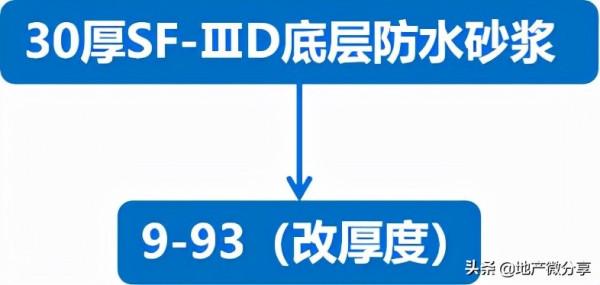

我們把這條做法就套好了，套好的做法如圖5所示。

圖5

— 2 —

剛性防水第二條

剛性防水第二條做法如圖6所示。

圖6

SF一般是指憎水膨珠砂漿，Ⅲ表示型號，M表示面層，聯合起來解釋就是：20厚的憎水膨珠防水砂漿，屬於面層防水。

這裡需要套三條定額，分別是防水砂漿、分格縫、填密封膏。

20厚防水砂漿，我們還套9-93，套子目的方法如圖7所示。

圖7

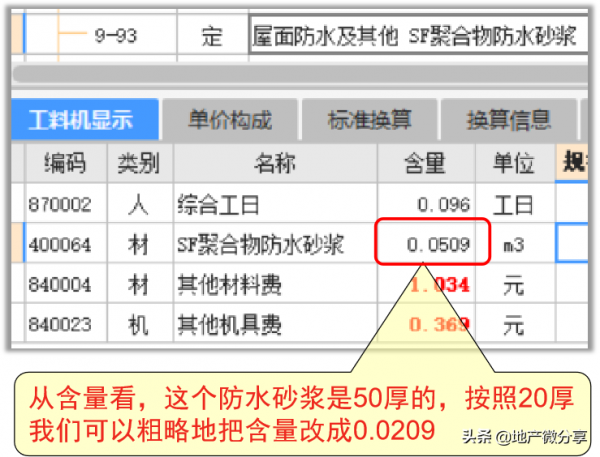

我們在工料機裡改一下厚度，如圖8所示。

圖8

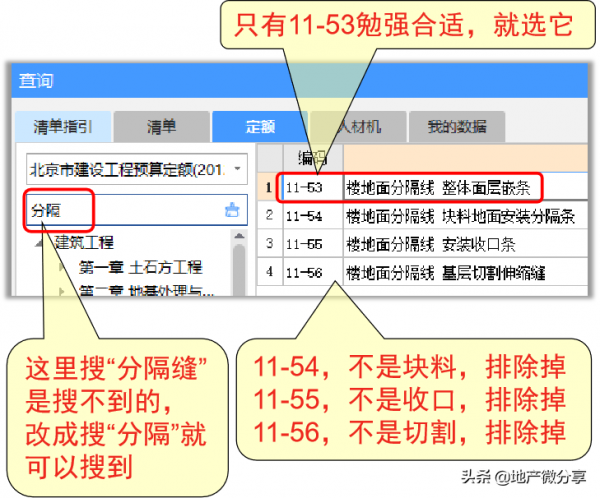

分隔縫套11-53，我們前面講過了，這裡再回憶一下，套子目過程如圖9所示。

圖9

這裡要把玻璃條換成木條，換的過程如圖10所示。

圖10

密封膏我們選擇9-277，前面講過的，套子目過程如圖11所示。

圖11

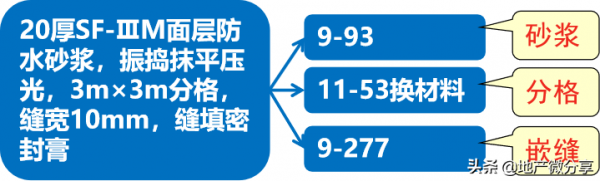

到這裡我們把這條子目就套完了，套好的做法如圖12所示。

圖12

— 3 —

剛性防水第三條

接下來我們來套屋面剛性防水做法第三條，如圖13所示。

圖13

我們來看一下F1、F2、F3是怎麼回事？下面我們具體看看。

1、F1的做法是這樣的，如圖14所示。

圖14

從圖14可以解讀出如下意思。

（1）防水劑滲透到混凝土中，或者是先澆築混凝土再刷防水劑，都可以。

（2）配鋼筋網格，間距100。

（3）分格、嵌縫。

2、F2的做法是這樣的，如圖15所示。

圖15

從圖15也可以讀出如下三層意思。

（1）50厚C20防水細石混凝土。

（2）配鋼筋網格，間距100。

（3）分格、嵌縫。

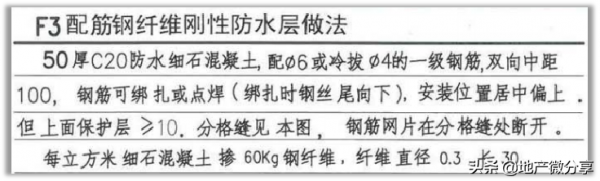

3、F3的做法是這樣的，如圖16所示。

圖16

從圖16可以讀出以下三層意思。

（1）50厚C20防水細石混凝土，摻鋼纖維。

（2） 配鋼筋網格，間距100。

（3） 分格、嵌縫。

4、F1、F2、F3做法的區別

我做了一張表，可以看出三者的區別，如圖17所示。

圖17

5、剛性屋面的分隔縫是怎麼回事

剛性屋面的分隔縫有全縫和半縫，如圖18所示

圖18

鋼筋網片就在每個全縫範圍內，如圖19所示。

圖19

從圖19可以看出，這些縫是用小方木隔開的。

我們看一下全縫和半縫的細節，如圖20所示。

圖20

6、F1如何套定額？

F1套定額步驟如圖21所示。

圖21

我們在9-101的工料機裡做一下必要的調整，操作步驟如圖22所示。

圖22

7、F2如何套定額？

F2套定額操作步驟如圖23所示。

圖23

我們到9-97工料機裡做一個標號調整，操作步驟如圖24所示。

圖24

8、F3如何套定額？

下面我們來套F3的定額，操作步驟得如圖25所示。

圖25

下面我們套分格縫和嵌縫，這個我們前面套過了，分格縫套11-53，嵌縫膏套9-277。

到這裡，我們把第三條做法就套完了，套好的做法如圖26所示。

圖26

— 4 —

剛性防水第四條

下面我們把屋面剛性防水屋面做法套定額做彙總。

第一條如圖27所示。

圖27

第二條如圖28所示。

圖28

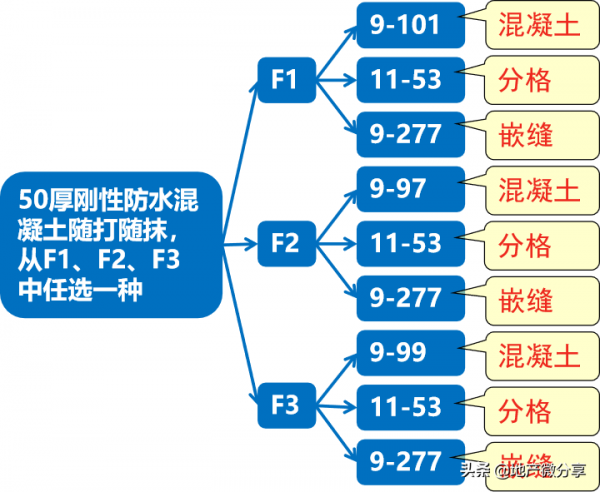

第三條如圖29所示。

圖29

到這裡，我們把剛性防水就講完了。
