如何根據電路圖、負載功率選擇最合理的電器元件。電器元件選擇不當，1.保護效果不好。2.浪費錢。
以電機啟、保、停電路為例，帶動4KW的電機。
啟保停電路
觀看電路圖，4KW的電機主電路電源為三相380V電壓。控制電路為兩相380V電壓。
電路需要的電器元件有，KM-接觸器，SB1、SB2 -按鈕開關，FR-熱繼電器，FU1、FU2-熔斷器，QS-斷路器。
選擇電器之前先計算電機額定電流，使用粗演算法，一千瓦2A計算，4KW的電機額定電流為8A，
也可以根據電機計算公式：P=√3×U×I×cosφ×η
（備註：以前經常省略電機效率η，降低一點功率因數的來計算。COSφ≈0.85,η≈0.88。功率因數與電機效率之間的關係為反比）
KM接觸器
接觸器的選擇標準為，1.線圈控制電壓。2.輔助觸點的數量。3.主觸點的額定電流。
可以確定接觸器線圈電壓為380V，需要一副常開輔助觸點，接觸器的主觸點額定電流為電機額定電流的1.2-1.5倍，9.6-12A。
接觸器額定電流規格有，9、12、18A。接觸器的額定電流選擇12A比較合理。
接觸器可選擇線圈電壓為380V、Q5、CJX2-1210接觸器。
CJX2-1210接觸器
當然接觸器的額定電流是可以選擇大一點的，但額定電流越大越費錢。
CJX2-1210接觸器的功率為5W左右。
SB1、SB2按鈕開關
按鈕下負載為接觸器的功率為5W，電流很小，對於按鈕觸點電流要求不是很高。
按鈕開關應選擇自復位按鈕開關。SB1為停止按鈕應選用帶有常閉觸點的紅色按鈕，SB2為啟動應選用帶有常開觸點的綠色按鈕。
LA38-11BN按鈕開關
FR熱繼電器
熱繼電器由主觸點與輔助觸點組成，作為電機過載保護，熱繼電器的整定電流應設定為電機額定電流的1.1倍8×1.1=8.8A。
當電機執行電流超過熱繼電器的整定電流，串聯在控制電路的常閉輔助觸點斷開，接觸器不吸合，電機停止，保護電機過載。

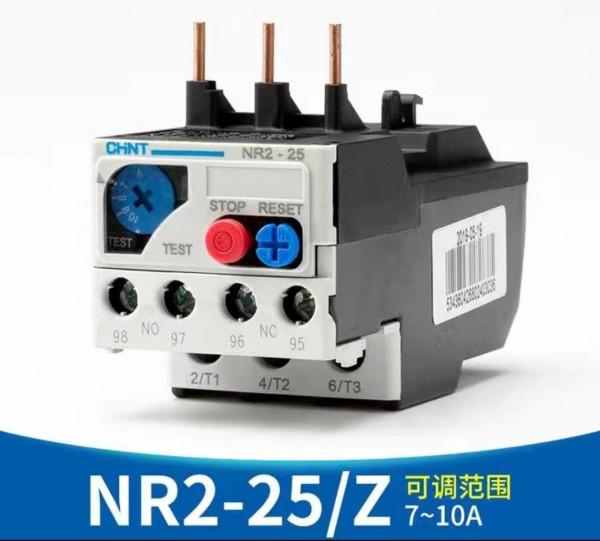

可選擇NR2-25/Z熱繼電器整定電流可調範圍7-10A。
NR2-25/Z熱繼電器
FU1、FU2熔斷器
熔斷器有過載、短路保護。
熔斷器額定電流規格有1、2、4、5、6、10、16A。
FU2為控制電路熔斷器，控制電路負載為接觸器線圈功率為5W，電流很小，熔斷器可選擇額定電流為1A的熔斷器，
可選擇R015 1A的熔斷器，規格：Φ10×38,耐壓為500V。
FU1 為總電路的熔斷器，額定電流為選擇為總電流的1.2-1.5倍，主電路電流+控制電路電流。控制電路電流比較小可以忽略不計。只計算主電路電路1.2-1.5倍，9.6-12A。選擇額定電流為10A的比較適合。

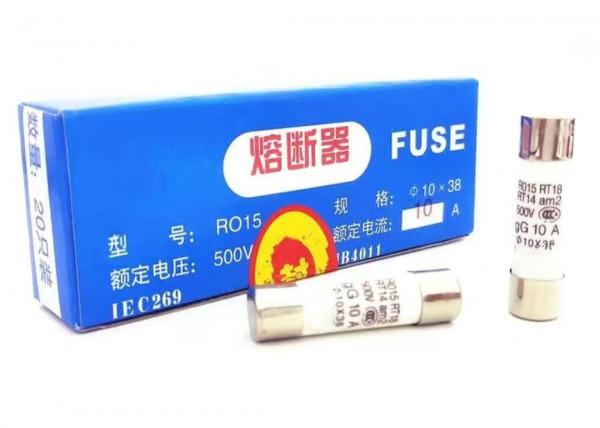

可選擇R015 10A的熔斷器，規格：Φ10×38,耐壓為500V。
熔斷器

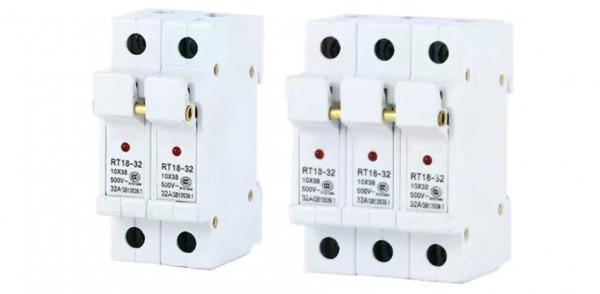

熔斷器使用時，需要安裝在底座中使用，可選擇RT18-32底座。
熔斷器底座
QS斷路器
斷路器即做為電源開關，又作為過載、短路保護，斷路器額定電流選擇與熔斷器額定電流一至即可。
可選擇DZ47-63 C10空氣開關。
DZ47-63 C10空氣開關
空氣開關是斷路器的一種。
