喜歡就關注我們吧,訂閱更多最新訊息
第一作者: Yan Yue
通訊作者: 周宏才,黃寧
通訊單位: 德克薩斯A&M大學,浙江大學
論文DOI: https://doi.org/10.1021/jacs.1c06238
全文速覽
高度穩定的共價有機框架 (COF) 的開發對於其實際應用非常重要。在這項工作中,作者合理設計和合成了新型超穩定雙金屬聚酞菁COFs,它們是透過八羥基酞菁和十六氟酞菁之間的親核芳香取代,以二噁英鍵構建的。由此產生的雙金屬 CuPcF8-CoPc-COF 和 CuPcF8-CoNPc-COF 在惡劣條件下表現出很強的穩定性。金屬酞菁單元的重疊堆疊模式為電子轉移提供了高速途徑。憑藉這些結構優勢,兩種 COF 都顯示出高的活性、選擇性和對水性體系中電催化 CO2 還原的穩定性。值得注意的是,CuPcF8-CoNPc-COF 顯示出 97% 的法拉第效率和 2.87 s-1 的超高週轉頻率,優於大多數基於 COF 的電催化劑。此外,作者透過使用理論計算很好地證明了催化機制。這項工作不僅擴充套件了與二噁英連線的 COF 的種類,而且為它們在碳迴圈中的實際應用邁出了新的一步。
背景介紹
共價有機骨架 (COF) 已成為具有高結晶度、豐富孔隙率和非凡穩定性的新型交聯聚合物。這種材料允許將各種有機構建單元整合到二維 (2D ) 或三維 (3D) 網狀網路。在過去的十年中,數百種 COF 已被開發並應用於各個領域,包括氣體吸附、多相催化、光電子學、光發射、和汙水處理。對於所有這些應用,化學穩定性對其效能可靠性、可迴圈性和可回收性起著非常重要的作用。雖然各種 COFs 已經從最初的弱硼酸鹽連線 COFs 逐漸演變為亞胺或氫鍵連線的 COFs,然後到強大的吩嗪或亞乙烯基連線的 COFs,但仍然需要開發更穩定的連線,豐富 COF 家族並滿足各種特定要求。在所有共價鍵中,二噁英穩定性好,且容易獲得。到目前為止,透過鄰二氟芳烴和鄰苯二酚結構單元之間的親核芳烴取代 (SNAr) 反應僅報道了有限數量的二噁英連線例項。然而,這些鄰二氟芳烴化合物採用C2 對稱性,限制構建更復雜的框架。因此,開發具有更高對稱性的,更可行的構建模組並擴大穩定的二噁英連線的 COF 種類和複雜性仍然是一個挑戰。
圖文解析
圖 1. 二噁英連線的 COF 的設計和合成。 (a) 在典型溶劑熱條件下合成 CuPcF8-CoPc-COF 和 CuPcF8-CoNPc-COF 的示意圖。 (b) CuPcF8-CoPc-COF 和 (c) CuPcF8-CoNPc-COF重疊堆疊圖形所表示的頂檢視(C,青色;O,紅色;F,綠色;N,紫色;Co,黃色;Cu,藍色;H,白色)。
圖 2. (a) CuPcF8-CoPc-COF 和 (b) CuPcF8-CoNPc-COF(10 nm 比例尺)的 HR-TEM 影象。 (c) CuPcF8-CoPc-COF 和 (d) CuPcF8-CoNPc-COF 的氮吸附等溫線(插圖:孔徑分佈曲線)。

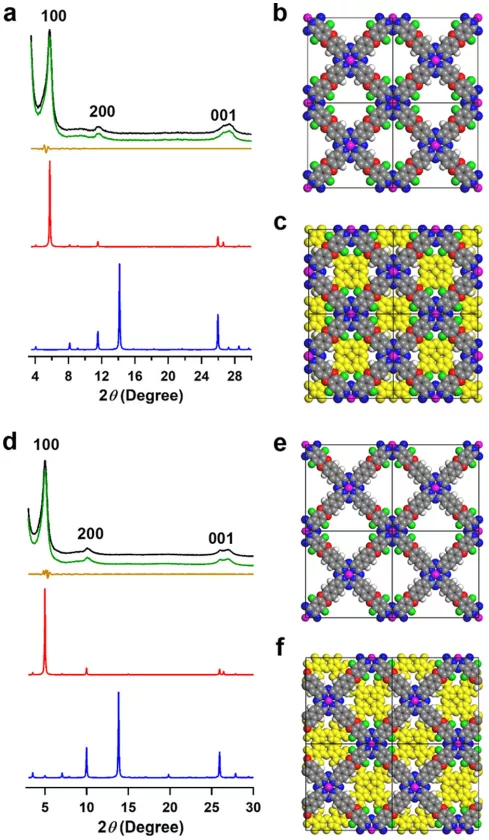

圖 3. X 射線波長為 1.5417 Å 的 COF 的晶體結構分析。 (a) CuPcF8-CoPc-COF 塊狀材料的 PXRD 圖案(黑色曲線,實驗結果;綠色曲線,Pawley 精細圖案;棕色曲線,差異值;紅色曲線,AA 堆積;藍色,AB 堆積)。CuPcF8-CoPc-COF 的 (b) AA 堆積和 (c) 交錯 AB 堆積模型。 (d) CuPcF8-CoNPc-COF 塊狀材料的 PXRD 圖案(黑色曲線,實驗結果;綠色曲線,Pawley 精細圖案;棕色曲線,差異值;紅色曲線,AA 堆積;藍色,AB 堆積)。CuPcF8-CoNPc-COF 的 (e) AA 堆積和 (f) 交錯 AB 堆積模型。
圖 4. 電催化 CO2 還原。 (a) 在 CO2 氣體飽和的 0.5 M CsHCO3 水溶液中, CuPcF8-CoPc-COF(黑色曲線)、CuPcF8-CoNPc-COF(紅色曲線)、CuPcF16(紫色曲線)、CoPc[OH]8(綠色曲線)和CoNPc[OH]8(藍色曲線)的LSV曲線。 (b) CuPcF8-CoNPc-COF 在不同電位下的計時電流響應(紅色:-0.35 V;橙色:-0.38 V;黃色:-0.41 V;淺綠色:-0.46 V;綠色:-0.50 V;青色:-0.55 V;淺藍色:-0.59 V;藍色:-0.63 V;紫色:-0.67 V;黑色:-0.70 V)。 (c) CuPcF8-CoPc-COF(藍色柱狀)和 CuPcF8-CoNPc-COF(紅色柱狀)的 CO 法拉第效率。 (d) CuPcF8-CoPc-COF(藍色列)和 CuPcF8-CoNPc-COF(紅色列)的電位相關的 jCO/jH2 值。 (e) 對於 CuPcF8-CoPc-COF(黑色)在 -0.70 V 和 CuPcF8-CoNPc-COF(紅色)在 -0.62 V 時, FECO(實心點)和 FEH2(空心點)在 50 小時內的長期穩定性。 (f) CuPcF8-CoPc-COF 和 CuPcF8-CoNPc-COF 的 jCO 與其他報道的卟啉/酞菁電催化劑的比較。
圖 5. (a) 鈷(II)酞菁催化的CO2RR反應機理。 (b) -0.65 V vs RHE 下, CuPcF8(綠色曲線)、CoPc(紅色曲線)和 CoNPc(藍色曲線)上 CO2RR 的計算自由能圖。 (c) 在-0.10 V vs RHE 下,計算出的在 CuPcF8(綠色曲線)、CoPc(紅色曲線)和 CoNPc(藍色曲線)上的HER自由能圖。 (d) 在 CuPcF8-CoPc-COF 上,CO2RR 和 HER 協同過程的示意圖。
總結與展望
基於上述結果,作者開發了新型雙金屬酞菁基 COF,可作為 CO2RR 的高效電催化劑。由於二噁英鍵的穩定性,所產生的 COF 在大多數惡劣條件下都非常穩定。此外,重疊的金屬酞菁單元形成均勻的一維柱,為電子轉移提供了一條快速通道。與小型金屬酞菁和單金屬COF電催化劑相比,這些雙金屬COFs表現出低過電位、高電流密度和強穩定性。值得注意的是,CuPcF8-CoNPc-COF 表現出優於其他 COF 的活性、選擇性和長期穩定性。其最大 FECO 和 TOF 值分別達到 97% 和 2.87 s-1,這是基於 COF 的 CO2RR 電催化劑的新記錄值。這項工作不僅擴大了與二噁英連線的 COF 的範圍,而且還為定製開發雙金屬電催化劑以將 CO2 轉化為其他增值化學品提供了啟發。
