面對大資料時代天量級的資料傳輸,更快的存取速度才是王者之道。作為資料傳輸介面,通用序列匯流排USB規範了電腦與外部裝置的連線和通訊,並且在不斷升級以獲得更快更穩定的速度。現在,USB4.0來了,帶著40Gps的速度。
SSD固態硬碟橫掃天下,傳輸速度已經取代容量,成為主要矛盾了。由於SSD本身的物理特性,其資料的訪問已經非常快了,效能的瓶頸就是出在計算機與裝置連線的介面和協議上面,NVMe協議橫空出世,打造了新一代固態硬碟盒,專為極速而生。
NVMe(Non-Volatile Memory Express),非易失性記憶體主機控制器介面規範,是硬碟新的傳輸標準,以其更低的延遲時間、更高的佇列深度、更低的功耗,正在取代現在的AHCI介面。通俗的說:一塊基於NVMe協議的SSD硬碟,其效能比一個企業級磁碟陣列還要好。

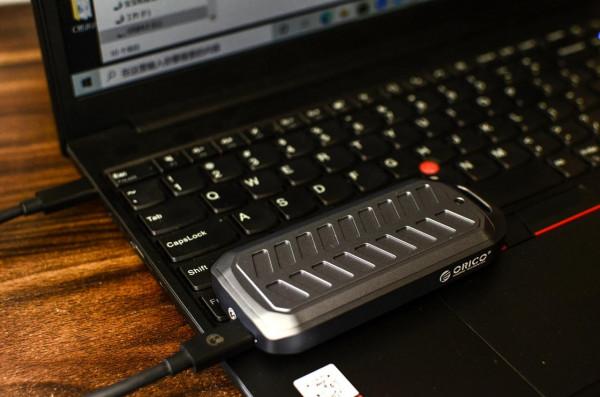

今天就來介紹這樣一塊硬碟盒,這就是專注USB技術研發、具備十年儲存經驗的深圳元創時代科技推出的ORICO奧睿科USB4.0 NVMe SSD行動硬碟盒。下文簡稱“NVMe 硬碟盒”。
內芯強大、安裝簡單
先來看看NVMe硬碟盒的內部結構,蓋板一側為螺絲固定,另一側為一體化的雙腳卡口,透過三點,可以將外蓋牢牢固定在殼體上。
內部電路板整合度很高,擰下四角螺絲就能取下。主控晶片透過導熱矽膠墊與殼體相連,實現熱量交換。
主控晶片採用Intel JHL7440,這是英特爾代號為Alpine Ridge的 JHL6x40 Thunderbolt 3控制器的升級版,主要增加了DisplayPort 1.4功能,用於USB-C介面的顯示器、隨身碟、行動硬碟等外圍裝置。
主控晶片右側有一顆JMicron的JMS583,這是一顆USB 3.1 Gen 2轉PCI-E 3.0 x2的橋接晶片,並且支援SSD的TRIM指令,支援NVMe 1.3,這將極大縮短SSD擦除和寫入資料的速度,並且提高SSD的壽命。
NVMe硬碟盒採用高階晶片方案,除了上面說的TRIM功能外,還支援UASP協議,讓SSD的傳輸速度提升20%,並降低CPU利用率、資料延遲和等待時間,以及Smart功能,可以自動檢測硬碟狀態與預警。

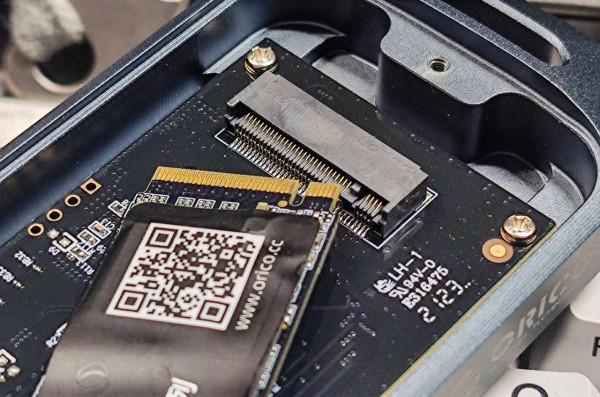

NVMe硬碟盒支援2280規格的M.2 M-Key & B+M-Key NVMe SSD固態硬碟,插槽介面右側為5針腳,SSD的右側有一個缺口,購買SSD時需要注意規格。

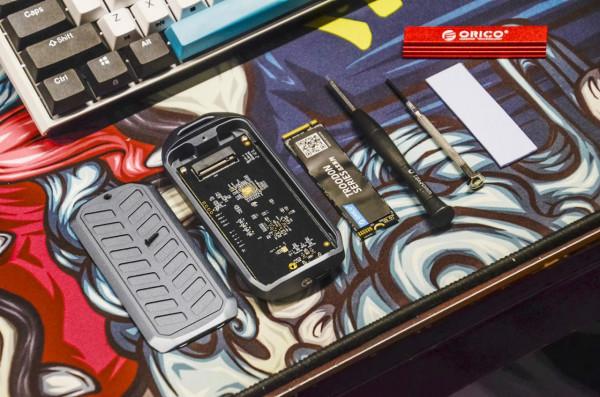

NVMe硬碟盒的安裝也很簡單,我這個電腦小白都能輕鬆上手。首先,用標配的梅花螺絲刀拆下正面蓋子,準備好SSD、導熱矽膠,即可。

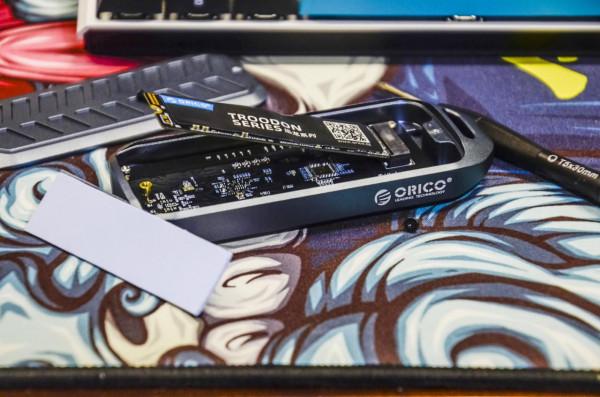

第二步,按照介面卡槽的方向,安裝M.2 NVMe SSD,插緊即可,SSD會在介面壓片的彈力下自動翹起,這是正常的。
第三步,用螺絲卡住SSD尾部並且擰緊,頭部將實現緊接觸,並且保證振動晃動時的穩定性。
第四步,撕開導熱條兩面的保護膜,將其覆蓋住SSD,保證大面積的接觸。
第五步,卡緊外蓋並向下按壓,使導熱矽膠充分與外蓋貼合,擰緊外蓋螺絲即可。導熱矽膠另外也能起到振動緩衝的作用。
安裝完成後,外蓋與盒體嚴絲合縫,三點卡位牢固,邊緣平齊,僅能看見一道縫隙,ORICO的加工精度較高。
插線通電,為啥不出現碟符呢?不要方,新硬碟需要做初始化,在windows 管理選項卡內,按照提示即可初始化,並且分割槽、分配碟符,行動硬碟就可以正常使用了。
發掘潛能、疾速讀寫

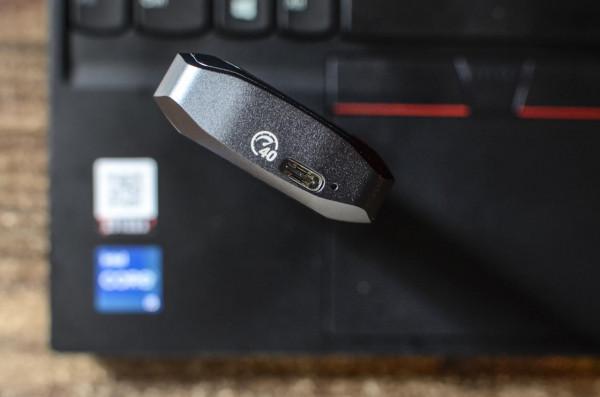

安裝完成,先測效能。在NVMe硬碟盒的底部右下方是資料介面,這是目前主流的TYPE-C介面,旁邊是USB4.0的UASP加速協議標誌,支援理論最大傳輸速度40Gbps,並且全面相容雷電3、雷電4、USB3.2、USB3.1、USB3.0等協議。

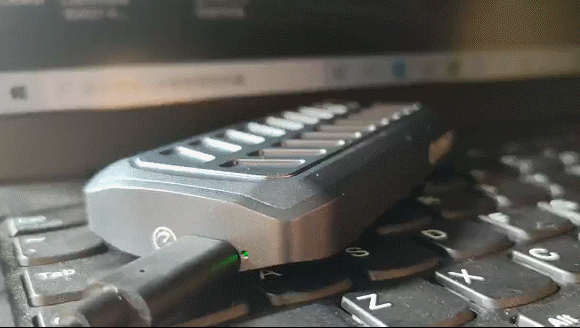

資料埠旁邊有一顆小的綠色LED指示燈,正常通電狀態為綠色常亮,資料讀寫時會持續性閃爍,NVMe硬碟盒的工作狀態一目瞭然。如果能在更顯眼的位置安放一顆更大的燈就好了。

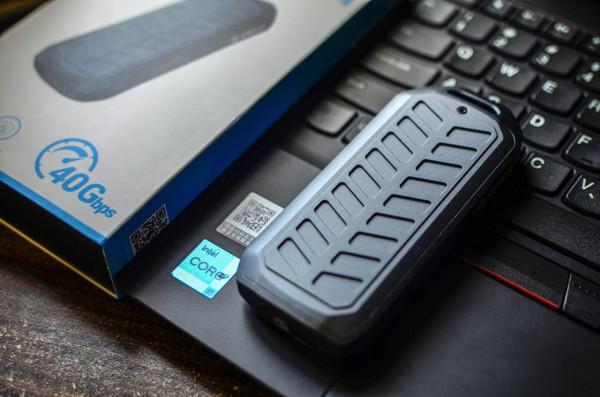

有了硬碟盒,還需要一塊支援NVMe的SSD,我同時入手了一塊256GB的迅龍V500固態硬碟。ORICO家族式帶有實體店掛環的抽拉式紙盒包裝,白藍黑三色,配色簡單清爽,內部有一體成型的塑膠容納倉,避免固態行動硬碟在倉儲運輸中因擠壓振動而磕碰損壞。

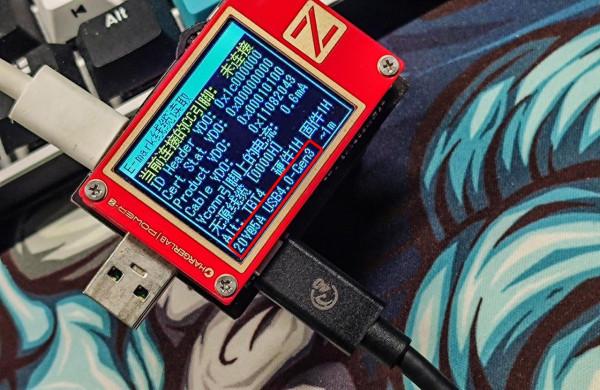

標配的C-C資料線,接線柱表面也是同樣的40標誌,讀取線纜E-mark資料,支援20V@5A大功率傳輸,支援USB4.0-Gen3協議。

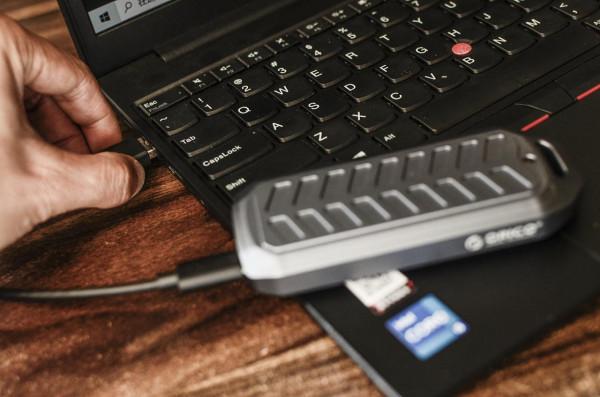

使用Think Pad E15作為測試平臺,8核CORE i5處理器,主頻2.4GHz,64位Win10系統,三星500G固態硬碟,標準NVMe 控制器,支援USB3Gen2,可以直接讀取NVMe硬碟盒為USB4.0便攜裝置。測試資料供參考,配置更高的平臺應該能跑出更好的成績。

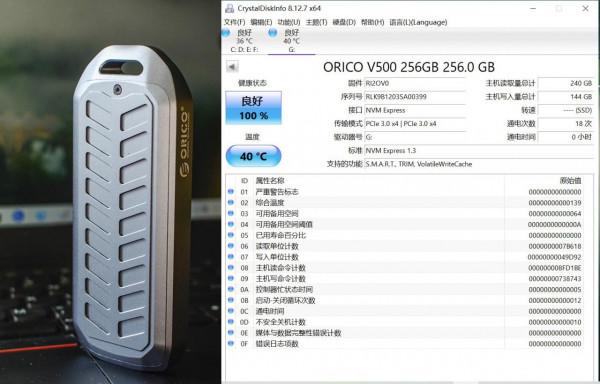

使用CrystalDiskinfo讀取硬碟資訊,介面為NVM Express,傳輸模式支援PCle3.0×4,支援的功能包括前面說的TRIM、Smart,以及VolatileWriteCache,256GB沒毛病,裝置健康狀態良好。

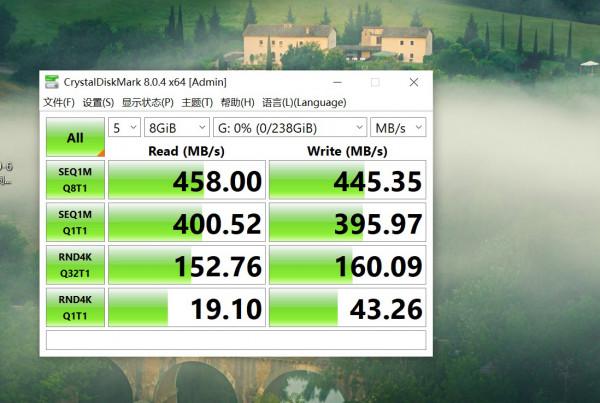

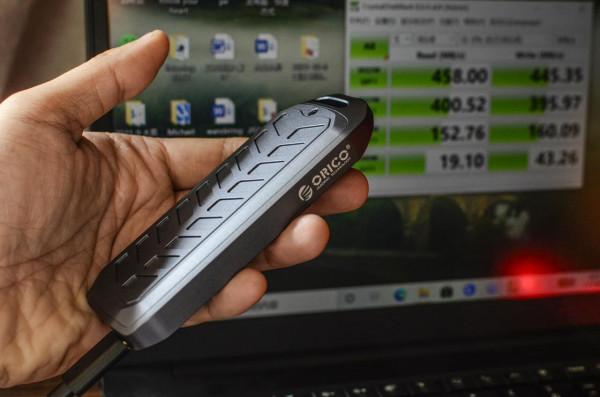

使用CrystalDiskMark做測試,先連線電腦的USB-A口, 8GB資料量,1M位深、8佇列順序讀取速度458MB/s、寫入速度445MB/s;單佇列順序讀取400 MB/s 、寫入396 MB/s。4K隨機32佇列讀取速度152MB/s、寫入速度160MB/s;單佇列讀取19.1MB/s、寫入43.3MB/s。
使用標配USB4.0資料線,讀寫速度發生顯著變化,1M位深、8佇列順序讀取速度2116MB/s、寫入速度1046MB/s,分別是A口的四倍多和兩倍多,這個速度確實可以;單佇列順序讀取2001MB/s、寫入1044MB/s。4K隨機32佇列讀取速度457MB/s、寫入速度363MB/s;單佇列讀取47.2MB/s、寫入124.1MB/s。
開啟AS SSD專用固態硬碟測試軟體,使用標配USB4.0 C-C資料線,順序讀寫速度分別達到2093MB/s、1008MB/s的響應時間分別為0.04ms和0.141ms;總的評分達到1817分,這個分數已經很高了。
再來試試雷電3資料線,分數如下圖所示,順序讀寫分別也超過了2000和1000MB/s,寫入速度和4K-64佇列讀取速度都略高於4.0線,讀取的響應時間也稍短,總評分為1821,提高了3分。

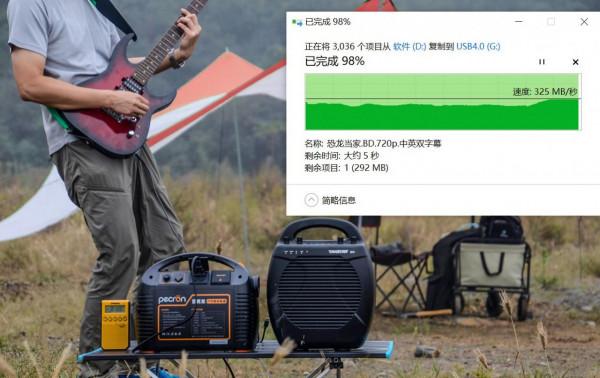

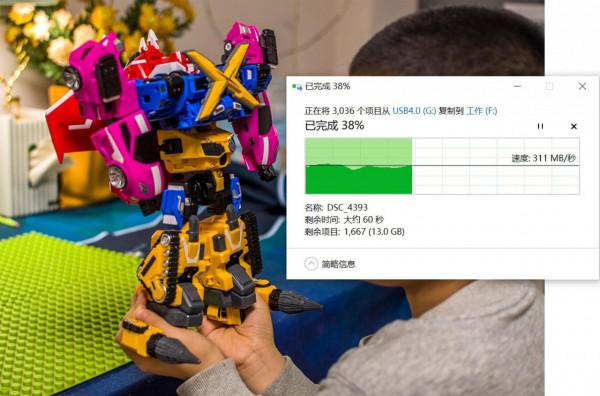

再來看看實際使用中的讀寫速度。使用約1600個檔案、21.6G資料量。對於A口連線來講,在大容量讀取速度可以保持長時間超過300MB/s,快傳輸完成時,速度又會有明顯的上升達到390MB/s左右。A口傳一部1G的電影,4、5秒鐘就完事了。
寫入速度可以長時間穩定在270MB/s左右,最後15%開始上升,最高能夠接近330MB/s。

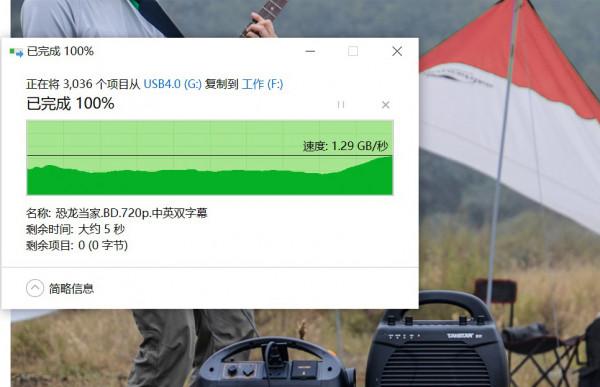

同樣的檔案量,使用C-C接線,實際存取速度明顯上升,讀取可以長時間穩定在900MB/s左右,同樣最後15%會有所上升,讀取甚至接近1.3GB/s,這確實是我手頭最快的裝置了。

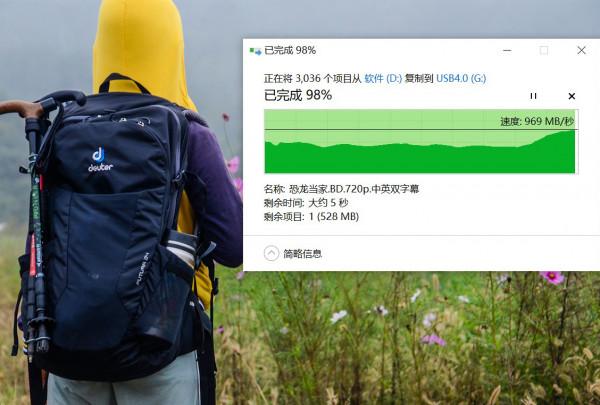

寫入速度可以穩定在700MB/s左右,後期同樣有大幅躍升,最高達到970MB/s,接近1GB/s了。寫入21.6GB的海量資料,僅僅用了一分鐘,傳輸確實只是一瞬。
堅固小巧,易用便攜
硬碟盒以及迅龍SSD的配件很豐富,包括說明書、質保卡各一張,硬碟裝在防靜電塑膠袋之內。硬碟盒與硬碟各配了一條即貼式導熱矽膠條、一個手捻螺絲刀。另外,NVMe硬碟盒還標配兩條15釐米長的資料線,一條是A-C線,幾乎通用各種電腦,另一條是支援USB4.0的C-C接線,保證了新一代影音裝置主流介面的配適。
NVMe硬碟盒採用輕質化的鋁合金作為外殼材料,保證了足夠的強度和抗衝擊性能,另外,鋁合金也是散熱效能最好的金屬。
表面採用金屬灰色硬質氧化噴砂處理,具備更高的抗腐蝕能力,保證日常使用堅固耐用,而且在使用過程中不會指紋的殘留。鋁合金加工精細,邊邊角角都做了打磨,沒有硌手、刮手的感覺,大小也比較適合手握。

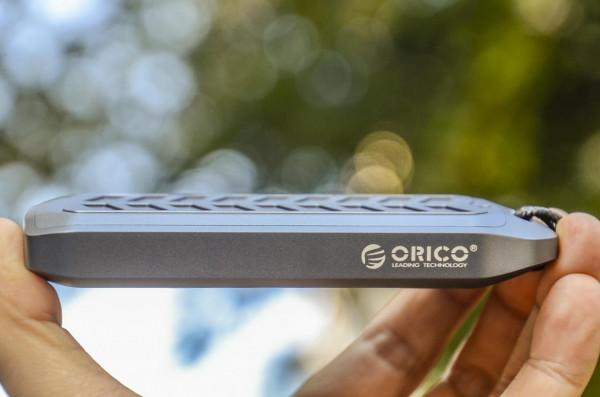

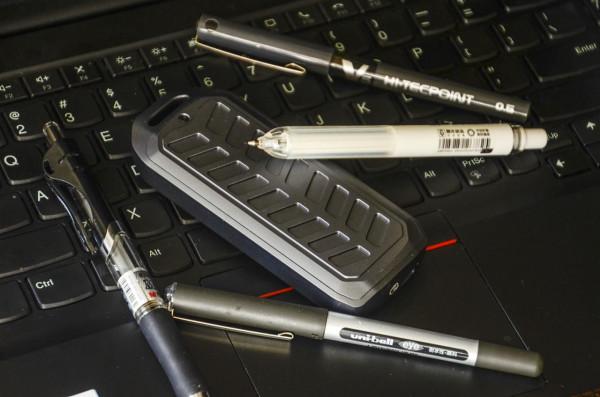

NVMe硬碟盒符合SSD硬碟的長條狀造型,外觀長寬厚為:118.3×49×16.3mm,比普通的中性筆還要短一些,厚度差不多,小巧的外形卻能跑得更快。

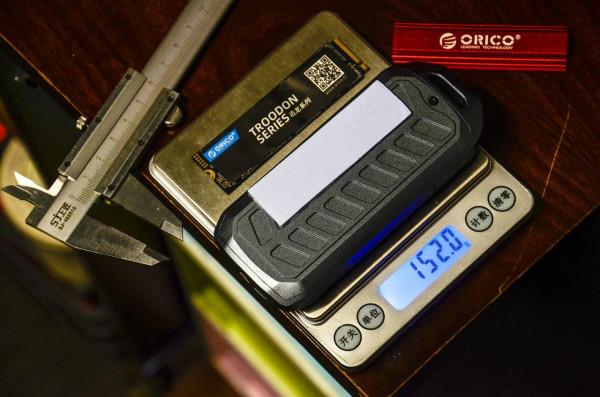

NVMe硬碟盒加一塊SSD和一片導熱矽膠的淨重只有152克,與SATA介面的機械硬碟相比,體積和重量都得到了很好的控制。

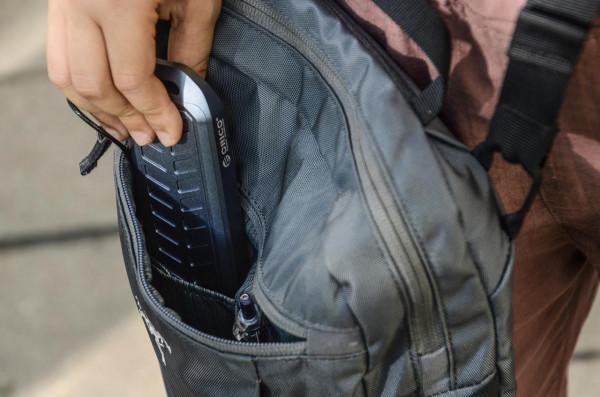

隨身攜帶小巧又輕便,放在包裡也不會佔地方,較穩固的保護也能有效避免震動,NVMe硬碟盒是商務辦公差旅人士的絕配。
NVMe硬碟盒頂部有一處鏤空手繩孔,可以自己DIY一條手繩,便於從包內拿取硬碟。手繩孔內側邊緣也都做了倒角,不必擔心長時間使用割斷手繩。如果能標配一個收納袋就更好了。

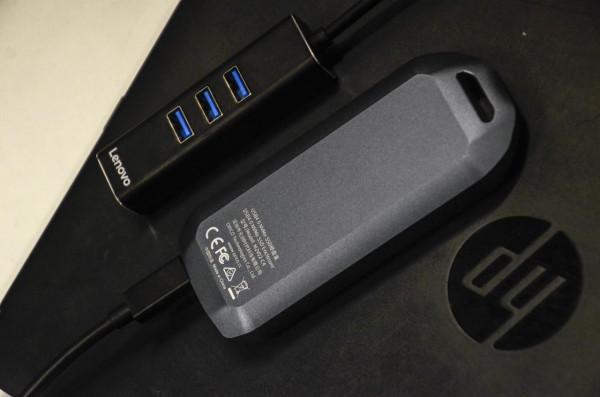

反面底部採用鐳雕噴塗方式,將型號、製造商、各種安全認證標識出來,中國製造Made in China,很提氣,ORICO的產品值得信賴。
軟硬相容、放心使用
行動硬碟作為電腦硬碟的擴充套件,一方面可以擴大儲存量,捨不得刪的東西全都可以保留下來;另一方面,就是可以直接插電熱插拔使用,高速SSD可以直插使用免去了來回傳輸資料的麻煩。
NVMe硬碟盒的相容性很強,支援Windows7/8/10、Mac OS、Linux等多種系統,可以實現即插即用,方便在各種不同裝置間傳輸資料。

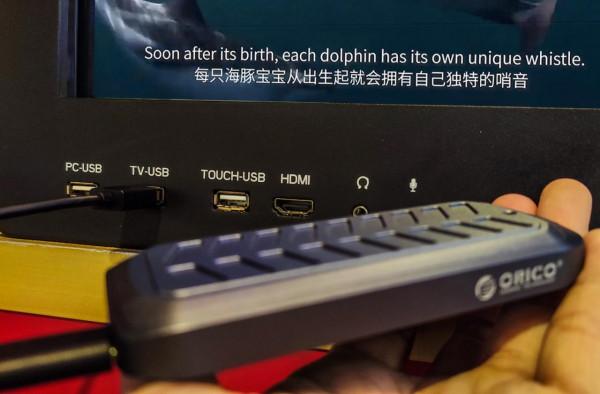

現在的各種播放裝置都支援USB擴充套件,電視機、投影、PS4、電腦、平板啥的,只要有一隻NVMe硬碟盒,就有了快速、大容量的資料支撐,即插即用很方便、使用過程不卡頓。
NVMe硬碟盒還具有過熱、短路、過壓、過流等多重智慧防護功能,多重保護讓人使用更安心、讓硬碟更耐用。
其外蓋表面的麥穗狀造型,一方面可以提高拿取使用時的手感穩定性,另一方面就是增大表面積,幫助內部更快地散熱。

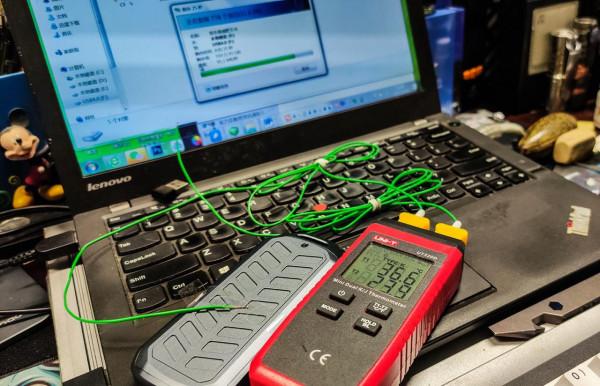

NVMe硬碟盒的發熱量也不大,一上班我基本就把硬碟掛在電腦上,一天下來表面也就是微熱的感覺。在室溫23.9℃的條件下,連續傳輸100G資料,硬碟表面溫度為36.6℃,而且熱量分佈比較均勻,實現了殼體全面積散熱。
追風逐電、資料良伴
從目前的科技發展趨勢來看,USB4.0介面應該很快能在電腦介面推廣,取代3.0版本只是時間問題。在大規模更新換代之前,ORICO提前佈局,推出了外觀、效能、使用體驗俱佳的USB4.0 NVMe SSD硬碟盒,搶先實現了更快的資料讀寫速度。
使用下來,ORICO USB4.0 NVMe SSD硬碟盒將容量、速度、體積三者合而為一,低調的辦公氣質,疾速的儲存體驗,無論在家、辦公或者差旅,帶一個就足夠應付各種使用了。
