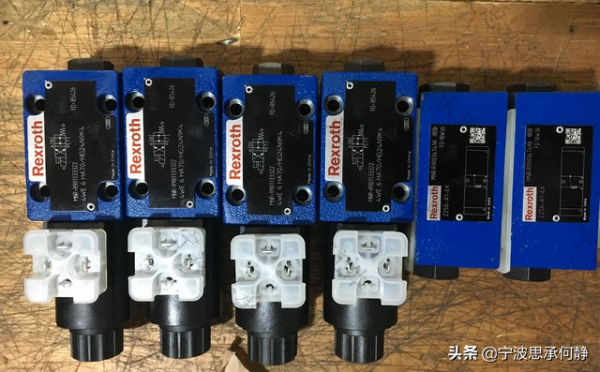

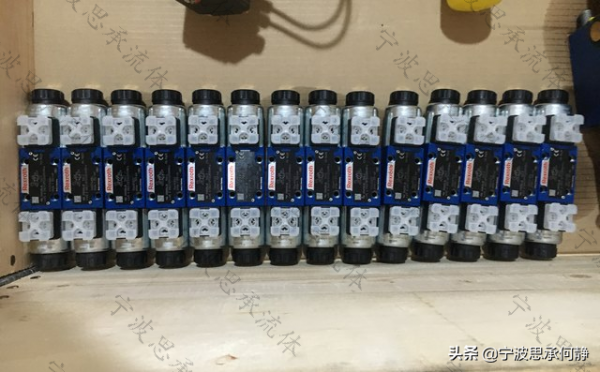

REXROTH電磁換向閥是透過電磁鐵控制控制閥芯的各種工作位置。一旦電磁鐵被切斷,閥芯就靠彈簧壓力保持在中間或末端(脈衝閥除外)。4WE6J6X/EG24N9K4電磁閥閥門部分由滑閥芯、滑閥套、彈簧基座等組成。電氣磁鐵通電,將閥芯推至工作位置,斷電後恢復到最初狀態。這時用手按故障檢查按鈕,閥門就會移動。
(思承何靜/攝)
特徵優勢
由於4WE6J6X/EG24N9K4電磁閥有自己的電路,反應比其他自控閥更敏感。正確設計的REXROTH電磁閥線圈的耗電量非常低,是節能產品。另外,電磁閥外形小巧,不僅節省了空間,而且輕便美觀。
安裝注意事項:
- 安裝前仔細閱讀說明書,確認符合使用要求,記住安裝要點,準備準備工作。
- 確認銘牌上顯示的引數與選定的引數相匹配。平時線圈部件不能拆卸。
- 電磁閥接管前,在0.3MPa的壓力下衝洗管道,清除管道中的金屬粉末、密封材料殘留物、鐵鏽等。
- 如果介質內摻入灰塵、雜質等,妨礙電磁閥正常執行,則管道應安裝過濾閥過濾器60。
- REXROTH電磁閥不能安裝在管道的低凹處,不能裝在容器的排放管中,不能從容器底部取出,要稍微放在容器底部。
- 如果介質能引起錘子現象,則應選擇具有防水錘功能的電磁閥,或採取適當的預防措施。
- 蒸汽用電磁閥入口一側應安裝少數閥,此處交接應傾斜。
- REXROTH電磁閥一般是定向的,不能反過來安裝,一般在閥體上使用“”表示介質流動方向。安裝時必須按照“”所示的方向安裝,但有時會在真空管或特殊情況下進行建議的重複。
- 安裝姿勢根據空間限制或工作條件,如果需要倒著安裝或管道(如建築物下水道)。部分有特別規定,請按照說明書安裝。
使用注意事項:
- 電磁鐵使用符合ISO4400標準的插座。有指示燈、無指示燈等規格,可以根據需要進行選擇。
- 電磁鐵的手動推杆用於除錯或緊急情況下的手動控制。但是,在系統背壓高、調節困難的時候,不能使用十字螺絲刀來減緩推杆,使用衝擊力。手動推杆和導軌內孔表面損壞,REXROTH電磁鐵漏漏油或復位。
- 兩個方向使用電磁鐵時,要確保電磁閥不能正常工作,兩個電磁鐵不能同時開啟。為了防止出現異常情況,將電磁鐵和電控元件燒壞,在電氣控制系統和電磁聯接部分之間設定過流保護裝置。
如果需要更多4WE6J6X/EG24N9K4電磁閥相關型號和系列樣本和請諮詢思承哦!
