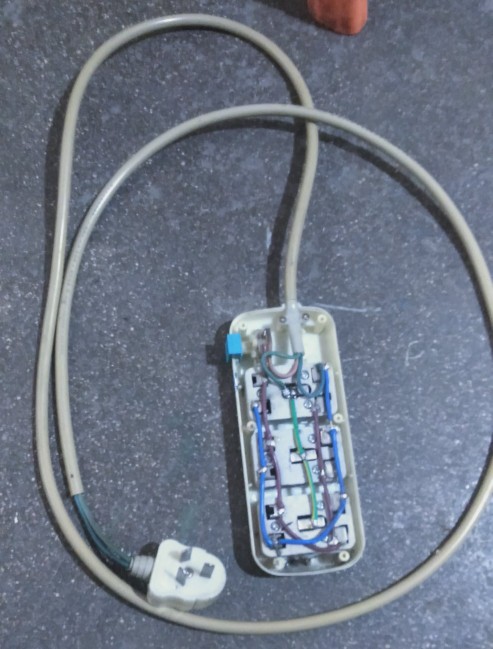

帶三抓插頭式電源線,側面帶一個開關,
尾部帶一個紅色指示燈的移動插座。內部
不帶彈簧。

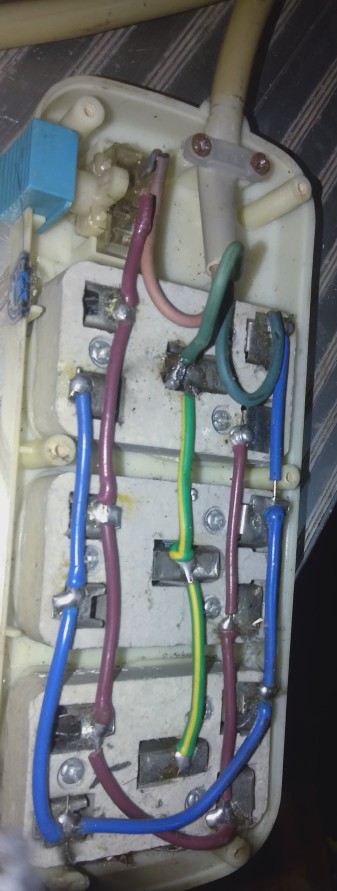

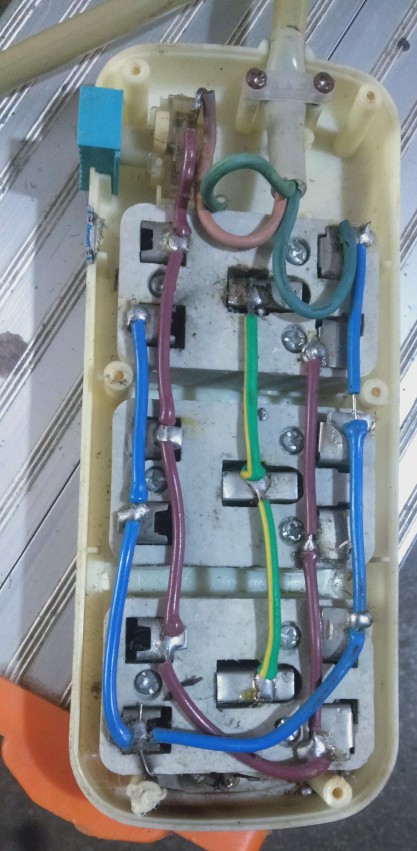

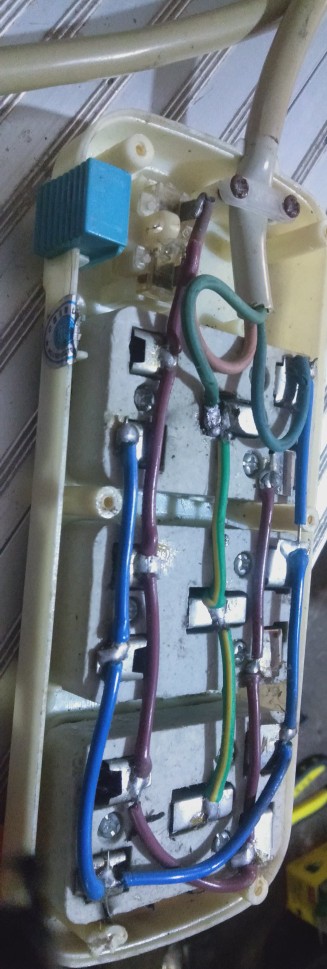

內部電源線有三根,一根是淺駝色的線是
火線,一根是藍色的線是零線,另一根是
黃綠雙色的線,是地線。
開關是隻斷火線,不斷零線。

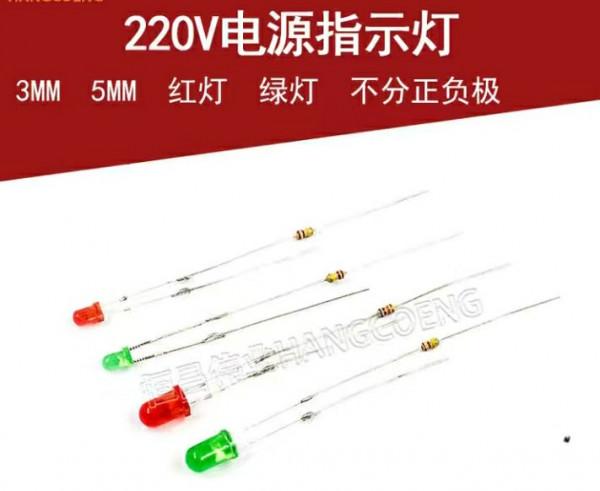

指示燈的正極為長腳,負極為短腳。
紅色的指示燈的長腳接了一個四環電阻,
四環電阻的另一頭接在火線上,紅色指示
燈短腳的那一端接在零線上。
電源開關有兩個接線柱(分左、右兩個接
線柱)。
電源開關的左側接線柱上直接焊接電源線
的火線,電源開關上的右側接線柱上再焊
接一根短線,短線的另一頭分別焊接在火
線的插座(插座的火線與火線之間,都用
短線連線,連線都是1、3、5、7、9、11
火線端)。
電源線的零線焊接在插座右側的零線端,
再這個零線端再焊接一根小短線,短線的
另一頭分別焊接在零線的插座(插座的零
線與零線之間,都用短線連線,連線都是
1、3、5、7、9、11零線端)。
電源線的地線直接焊接在三孔插座的地線
端,在其地線端再焊接一小段短線,短線
的另一頭分別焊接三孔插座的地線端
(地線與地線之間,都用短線連線,連
接都是1.2、3地線端)。
紅色指示燈長腳的接四環電阻,色環電阻
的另一腳接在火線上,紅色指示燈短腳的
那一端接在零線上。
