中央空調系統從專案啟動到交付使用，需要經過系統設計、裝置選型、現場施工、安裝除錯等漫長的過程。尤其是現場施工安裝階段，需要花費大量的人力物力以及時間成本，因此常常出現專案成本居高不下、施工週期難以把控，這也是行業內一直思索的重點問題。那麼，是否有既能夠保證專案施工質量，又可以顯著減少人力物力，同時還能大大縮短專案施工工期的方案呢？
今天，我將帶您一起認識即節能又舒適的VAD系統；皇家空調VAD系統整合應用方案就是專門為中小型變風量空調系統定製的優選方案。
皇家空調VAD系統整合應用方案引用“套餐”式理念，將“套餐”內所有裝置進行標準化、模組化設計，包括但不限於系統操作介面及軟體、DDC控制箱及軟體、強電控制箱、AHU、智慧變風量風口、系統溫度、溼度、壓力感測器等裝置。所有模組裝置的軟、硬體均在工廠完成安裝並測試合格，以成套形式發貨專案工地，現場只需按照系統架構圖示將各個模組進行連線，無需更多的測試除錯工作，各模組之間均預留快速連線埠，現場根據連線埠的線碼標識對號連線即可。
即插即用，省時省力
VAD系統整合應用（套餐）具有以下特點：
01
程式標準化
皇家空調VAD整合應用方案中，每一個應用方案的運作模式和系統程式都是標準化，裝置出廠前就已經做好裝置的程式標定，現場不需要再進行程式編寫/修改。
02
安裝方便、操作簡單化
為了更方便現場裝置安裝連線，整個系統裝置進行模組化設計，強電箱和DDC箱在工廠出廠前已經按標準做好，現場無需再做調整，電箱已按對應的應用方案預留了所有外接感測器端子，並進行明碼標識，現場接線方便快捷，且不易出錯。 每個“套餐”在DDC箱上均配備手操器，可就地進行，手操器介面清晰明瞭，各操作功能一目瞭然，非常適合現場維護人員和使用人員。
03
組裝成套化
皇家空調VAD整合應用（套餐）系統設計模組點位配置固定，接線方式固定，每個“套餐”都是固定配置且成套組裝，客戶根據專案要求按需選擇即可。且成套標準化使得工廠能夠具備明顯的貨期優勢。
04
監控網路化

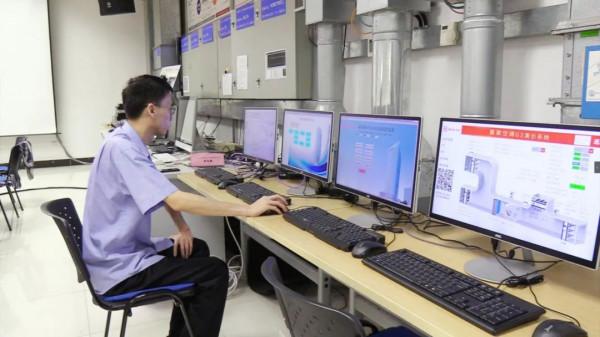

系統的監測控制靈活方便，既可以使用手操器進行就地監控，也可以透過標準協議接入BA系統，還可以透過網路採用移動終端進行監控。
05
施工簡易化
系統各模組之間連線設計均為即插即用，工廠已完成各系統除錯和標定，現場只需按照設計圖紙安裝感測器和執行器，減少現場施工除錯環節，真正實現高標準、高質量、高效率完成專案施工工作。
Royal
06
系統節能化

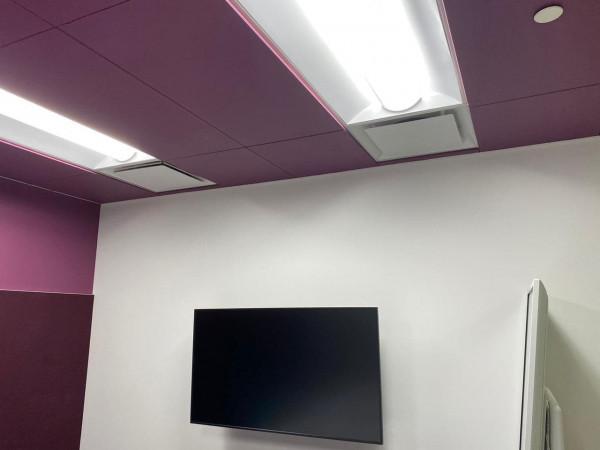

系統採用皇家空調VAD變風量風口，因其阻力小，避免了常規變風量末端由於安裝、使用等原因所造成的較高阻力，因此，使用VAD變風量風口的空調系統，可以採用更低壓的送風管道系統及送風機組，從而大幅降低系統執行能耗。
VAD自控系統AH方案

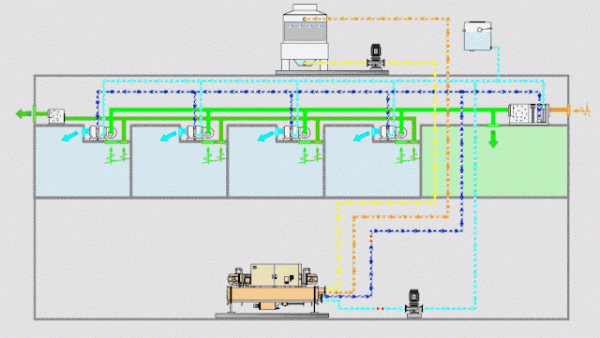

（AH方案系統控制圖）
AH方案系統特點
01
投資成本低廉化，經濟實用
02
程式標準化，工廠出廠前標定
03
即插即用方便化，減去現場除錯環節
04
系統整合化，可透過Modbus接入BA系統
05
組裝成套化，接線方式固定
06
操作簡單化，配備手操器可進行日常操作
07
施工簡易化
AH方案執行模式：
01
風機頻率控制
在手操器手動啟動或時間表控制範圍內，當風機執行時，透過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO2，0-10V)。
02
冷水閥控制
當風機執行時，根據製冷需求控制冷水閥開度(AO1，0-10V)，製冷模式下，透過送風溫度(AI2)根據PI 或 PID 控制冷水閥將送風溫度控制在13°C。
03
電加熱開關控制
當風機執行時，在制熱模式下，根據迴風溫度控制電加熱分段開關，將送風溫度控制在28C。制熱模式下，當22°C<迴風溫度<(AI3) 24°C時，開啟一級電加熱。當20°C≤迴風溫度≤(AI3) 22°C時，關閉1級電加熱開啟二級電加熱。當迴風溫度低於20°C時，同時開啟一級和二級電加熱；同時電加熱器做延時開關控制，避免頻繁開關動作；製冷模式下電加熱處於關閉。
04
新/迴風閥控制
新/迴風閥需根據季節需求人工現場手動調整機械閥門開度。當系統關閉後，冷水閥、電加熱與風機連鎖關閉。
綜上所述，皇家空調VAD系統整合應用方案，致力於將現場繁雜的安裝除錯工作標準化、模組化、簡易化，快速化，並且能夠大幅降低現場安裝施工成本。同時，由於變風量末端採用皇家空調智慧變風量風口，使得整個系統更加高階、時尚、節能、環保，特別適用於中小型變風量中央空調專案。
下期，我們將持續為您分享更多VAD系統整合應用套餐的乾貨，敬請期待！
