專案政策背景
《十四五規劃綱要》第七篇:“堅持農業農村優先發展,全面推進鄉村振興”,指出要開展農村人居環境整治提升行動,以鄉鎮政府駐地和中心村為重點梯次推進農村生活汙水治理。
國家發改委釋出《汙染治理和節能減碳中央預算內投資專項管理辦法》的通知中提出,重點支援各地汙水處理、汙水資源化利用等環境基礎設施專案建設。
系統設計背景
當前我國農村水汙染物排放量佔全國水汙染物排放量50%以上,汙水處理率卻只有10%-20%,大量汙水未經處理便直接排放,嚴重影響了當地的水生態環境。
近些年,在國家政策的指導以及資金的大力扶持下,各省、市投入建設了大量的農村生活汙水處理站(如圖1,圖2),用於對農村汙水進行集中化處理,在一定程度上緩解了農村汙水處理的壓力,也取得了不錯的成效。同時也暴露出了許多問題,在諸多問題中又以“汙水處理不達標、不滿足排放標準的汙水再次直排”等尤為突出,究其根本原因是:在農村汙水處理的流程上缺少汙水水質監測這一環節。造成這一環缺失或者不完善的主要原因是地方財政預算有限,傳統的化學分析方法監測裝置價格相對農村汙水處理站來說嚴重偏高;再加之農村汙水具有來源廣泛、分散、水量變化係數大,地域差異大等諸多特點,這就造成汙水處理站建設基數大,處理效果不理想,沒有起到實際的建設意義。
在政策指導和現實壓力下,廣大農村監管單位迫切需要一種既可以實現水質監測,價格又相對適合農村實際情況的汙水監測系統。
河北德潤厚天儀器製造有限公司一直致力於環保監測裝置研發製造,公司研發團隊負責人曾多次深入農村生活汙水處理站實地考察,結合現場實際情況,經過大量實驗及實地測試,開發出農村生活汙水線上監測系統。
系統組成
農村生活汙水線上監測系統由:水質分析單元、水樣採集單元、資料採集/傳輸單元、影片監控單元(選配)以及中心平臺(選配)組成。
水質分析單元:負責生活汙水站處理後的水質監測,具有實時出數、無二次試劑汙染等諸多優點;
水樣採集單元:負責在監測資料超過設定值時,留取超標的水樣,鎖定證據等;
資料採集/傳輸單元:負責採集水質分析單元的分析資料,上傳至中心平臺或客戶指定的PC機上;
影片監控單元:負責實時反饋生活汙水處理站現場的實際情況,便於管理;
中心平臺:將監測資料以及現場影片進行集中展示,管理者可以清晰地看到各個生活汙水處理站的監測資料及影片。

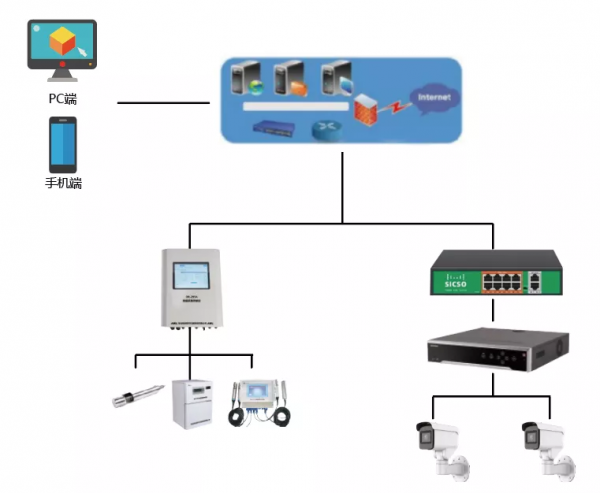

系統拓撲圖
系統優勢

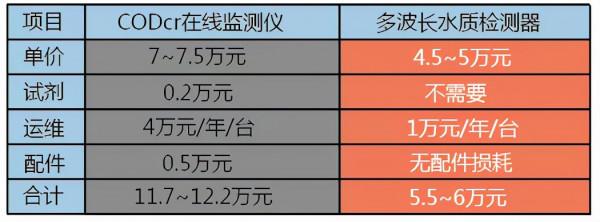

資金投入少:農村生活汙水一般需要監測的汙染因子有:COD、氨氮、pH、總磷、BOD等。以監測COD因子的投入舉例(見下表)。
維護工作量小:2019年12月生態環境部發布的《水汙染源線上監測系統(CODcr、NH3-N等)執行技術規範》HJ 355-2019中要求“每7天對水汙染源線上監測系統至少進行1次現場維護”,維護包含更換試劑、校準裝置,收集廢液等。
德潤厚天開發的農村生活汙水監測系統中水質分析監測裝置平均維護週期為3個月,維護內容不涉及更換試劑,收集廢液等。
佔地面積小:2019年12月生態環境部發布的《水汙染源線上監測系統(CODcr、NH3-N等)安裝技術規範》HJ 353-2019中要求:放置CODcr等線上分析儀的站房面積不小於15㎡。
德潤厚天開發的農村汙水監測系統現場端最大佔地面積約為2㎡,大大節省了空間,特別適合農村汙水處理站的安裝。
資料分析準確:系統中的水質分析單元,採用的分析方法與傳統的化學試劑的分析模式,在監測資料的準確上有較好的一致性。
建設意義
實時監測水質:系統建設完成之後,可以實時監測農村生活汙水處理站處理後的水質情況,實現生活汙水處理站真正的建設目的。
降低人員成本:系統包含了遠端資料監測平臺,監管人員足不出戶就能獲取生活汙水處理站執行狀況、汙水處理效果,從一定程度上緩解人員壓力,降低人員成本。
水質分析單元
單元組成:多波長水質檢測器、氨氮感測器、pH感測器、電導率感測器、溶解氧感測器、濁度感測器以及現場資料顯示錶頭。
技術引數:多波長水質檢測器具有分析速度快,不消耗試劑,無二次汙染,安裝方便,投資少等優點;具有連續測量和單次測量的雙測量模式;具備超標報警,自動校準等功能。
水樣採集單元
單元組成:DR-803M水質自動取樣器、取樣管路、取樣泵。

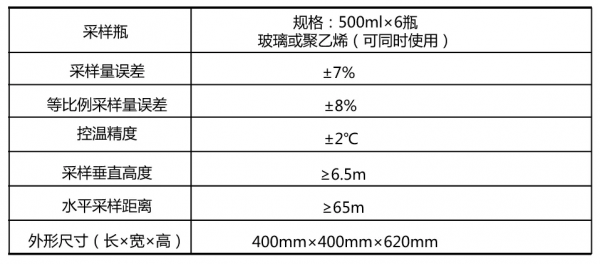

DR-803M水質自動取樣器
該水質自動取樣器採用嵌入式控制技術,是一款功能完備的智慧型取樣器。可實現定時留樣、時間等比留樣、同步留樣、外控留樣、超標留樣、立即留樣功能。該水質自動取樣器具有密碼保護、斷電保護等保護功能和體積小巧、自動冷藏、安裝方便等特點,是農村生活汙水處理站的重要組成部分。
資料採集傳輸單元
單元組成:DR-295A資料採集傳輸儀、資料流量卡(移動、聯通、電信)或有線網路。

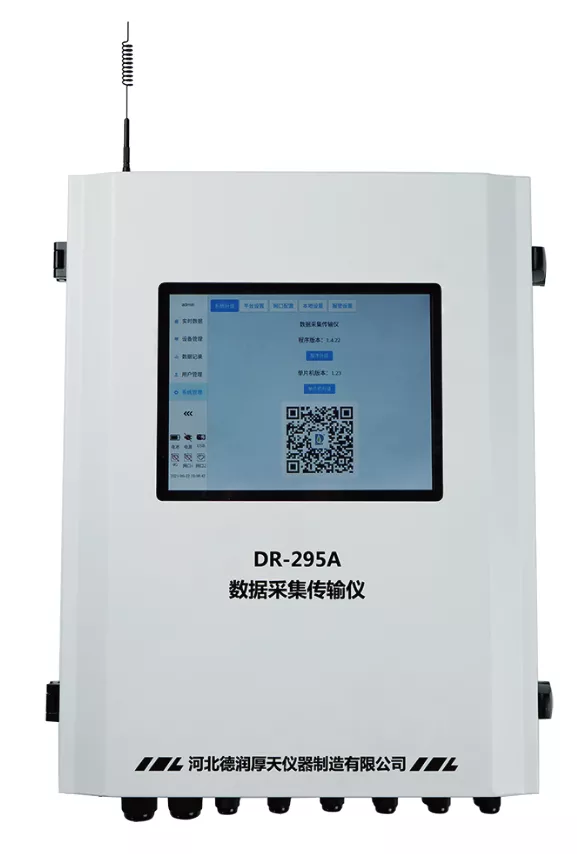

DR-295A資料採集傳輸儀
影片監控單元
單元組成:現場端由2臺槍型攝像機、1臺硬碟錄影機、1臺網絡交換機組成。

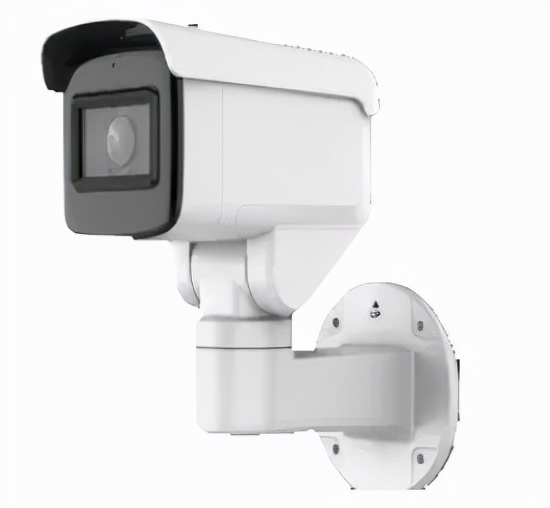

槍型攝像機
400 萬畫素;
支援 H.265/H.264/MJPEG 影片壓縮標準;
介面協議 ONVIF(PROFILE S,PROFILE G),ISAPI,SDK;
支援移動偵測、遮擋報警、IP地址衝突、非法登入、儲存器滿;
支援越界偵測、區域入侵偵測;
聯動方式:抓圖、報警輸出、錄影等。
硬碟錄影機
持影片輸入:8 路;
影片輸出:2 路 HDMI,2 路 VGA;
報警輸出:4 路;
報警輸入:16 路;
介面:1 個標準的 RS-485 介面,1 個 RS-232 介面,2 個 USB2.0,1 個 USB3.0;
防護等級:IP40。
網路交換機
POE 供電;
6KV 防雷;
傳輸距離≤250 米;
儲存溫度-40℃~85℃;
支援協議 IEEE 802.3af、IEEE 802.3at。
中心平臺
系統中心平臺將資料及影片進行集中展示,管理員可以清晰、直觀地看到各個監測點位的資料及影片。
歷史資料查詢:軟體支援管理人員可實時查詢各引數的歷史資料;
故障查詢功能,管理人員可以檢視歷史的掉電記錄以及報警記錄;
歷史曲線,軟體支援檢視測量引數的歷史曲線圖;
資料報表:根據使用者引數設定可生成不同型別的資料報表,並可匯出至本地(EXCEL格式)做進一步資料處理;
歷史記錄:平臺軟體可分時段檢視所有測量引數的歷史資料資訊與資料曲線分析資訊,並可以Excel檔案或pdf檔案格式匯出;
站點新增與刪除:透過平臺軟體可以新增或刪除站點資訊;
動態賬戶管理:可透過登入管理員賬戶增加或刪除使用者、修改使用者使用許可權、修改登入人員密碼等;
平臺軟體分3級許可權管理(1級只能檢視資料和報警資訊;2級可以增加或刪除站點,配置引數;3級為管理員,具備1、2級所有功能並且可以進行程序升級等後臺管理操作)。
主要功能展示

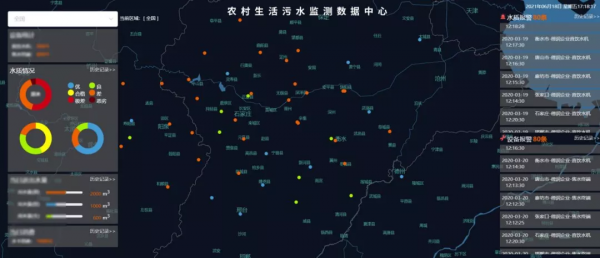

農村汙水監測中心概況圖1
