疏散樓梯設計指引HJSJ—2021
▷目錄
1. 前言
2.樓梯間平臺與疏散門規定
3.樓梯部位規定
3.1梯段
3.2平臺
3.3扶手
1.前言
1.1為了讓室內設計師更好的瞭解建築樓梯的精裝修，華建施工工藝學會規範編制組，編寫了精裝修樓梯踏步尺寸標準規範，讓室內設計師們更深入的瞭解樓梯的設計規範。
1.2 本標準指引適用於所有新建、擴建和改建的設計專案。
本導則編制過程中主要參考了：
1.《民用建築設計統一標準》GB 50352-2019
2.《建築設計防火規範》GB 50016—2014 （2018年版）
3.《住宅設計規範》GB 50096-2011
2.樓梯間平臺與疏散門規定
2.1 首層與地地下室疏散規定
根據《建築設計防火規範》GB 50016—2014 （2018年版）規定：

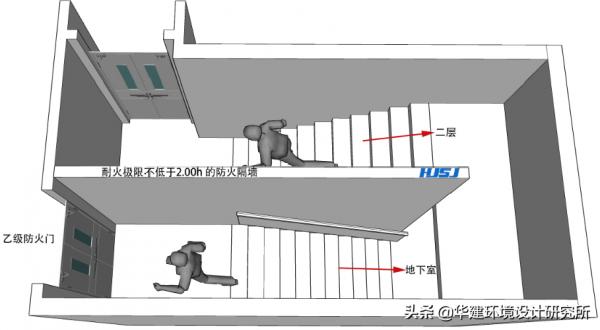

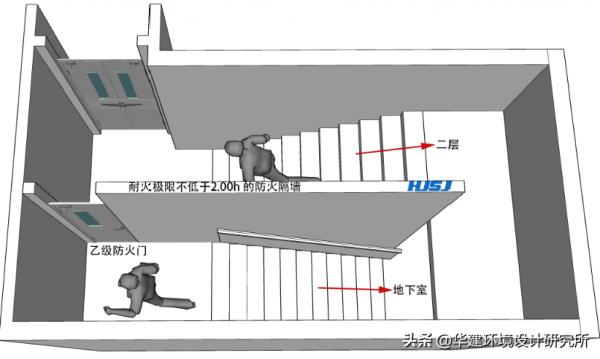

3、 建築的地下或半地下部分與地上部分不應共用樓梯間，確需共用樓梯間時，應在首層採用耐火極限不低於2.00h 的防火隔牆和乙級防火門將地下或半地下部分與地上部分的連通部位完全分隔，並應設定明顯的標誌。
（樓梯間在地下層與地上層連線處，如不進行有效分隔，容易造成地下樓層的火災蔓延到建築的地上部分， 並應設定明顯的疏散指示標誌。）

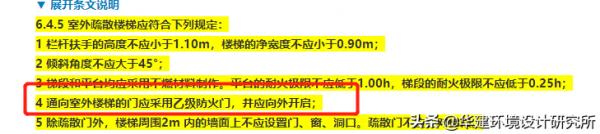

4、通往室外樓梯的門應採用乙級防火門，並應向外開啟。

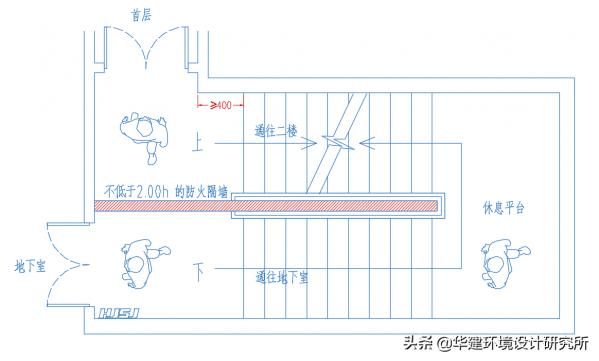

▲分隔方式一

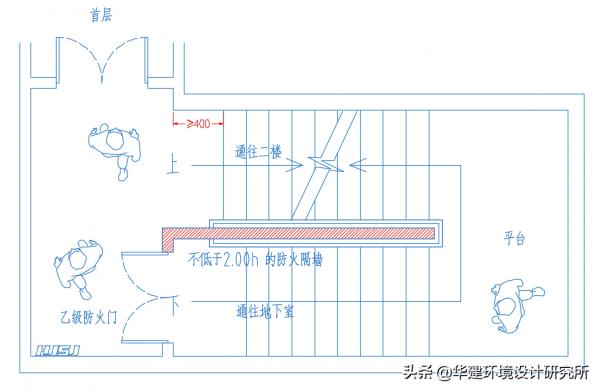

▲分隔方式二
▲分隔方式三
2.2 開門向樓梯間設計
根據《建築設計防火規範》GB 50016—2014 （2018年版）規定：

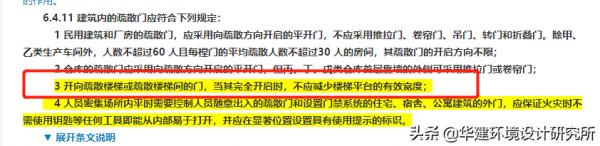

3.開向疏散樓梯或疏散樓梯間的門，當其完全開啟時，不應減少樓梯平臺的有效寬度；
側對樓梯平臺開門時，門口距踏步不宜小於400mm，其門扇足時不應減少梯段和平臺的淨寬；
A=有效的疏散寬度。

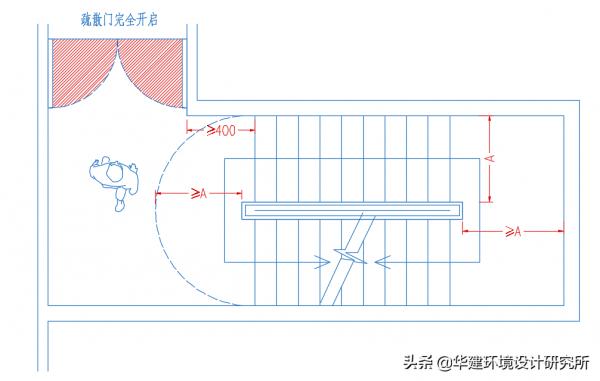

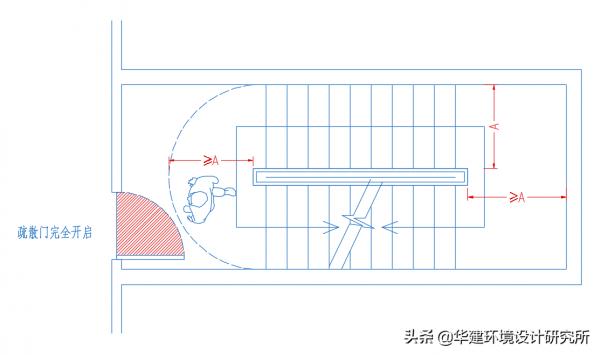

▲疏散門正對樓梯
▲疏散門正對樓梯

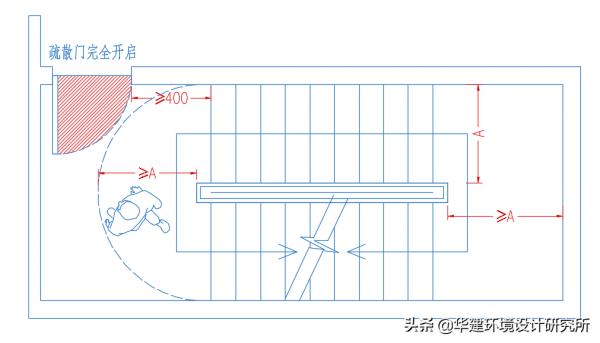

▲疏散門側對樓梯
▲疏散門側對樓梯
3.樓梯部位規定
3.1 梯段
根據《建築設計防火規範》GB 50016—2014 （2018年版）規定：
平臺的上部及下部過道處的淨高度不應小於2m。梯段淨高不應小於2.2m。
梯段淨高為自踏步前緣至上方突出物下緣間的垂直線距離300mm。
▲梯段淨高
▲梯段淨高
3.2 平臺
根據《民用建築設計統一標準》GB 50352-2019規定：

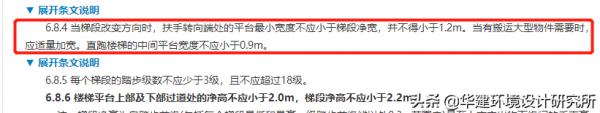

當梯段改變方向時，扶手轉向端處的平臺最小寬度不應小於梯段淨寬，並不得小於1.2m。
當有搬運大型物件需要時，應適量加寬。直跑樓梯的中間平臺寬度不應小於0.9m。
▲平臺尺寸
疏散用樓梯和疏散通道上的階梯不宜採用螺旋樓梯和扇形踏步；確需採用時，踏步上、下兩級所形成的平面角度不應大於10°，且每級離扶手250mm 處的踏步深度不應小於220mm。
▲螺旋樓梯
3.3 扶手
根據《民用建築設計統一標準》GB 50352-2019規定：

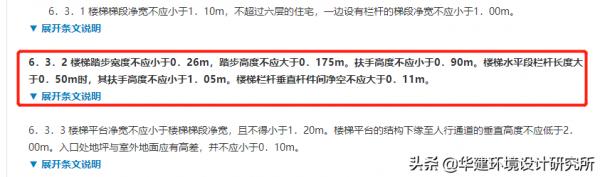

室內樓梯扶手高度自踏步前緣線量起不宜小於900mm；
樓梯水平段長度大於500mm時，其扶手高度不應小於1050mm；
幼托園建築的扶手高度不能降低，可增加一道600~700mm高的兒童扶手。

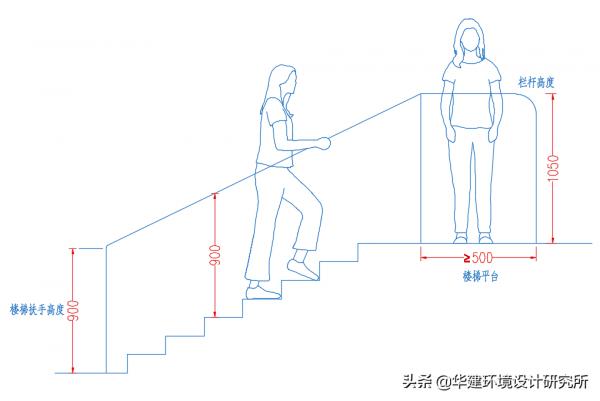

▲扶手規範尺寸
▲兒童扶手規範尺寸
