靜態路由是一種需要管理員手工配置的特殊路由。

靜態路由在不同網路環境中有不同的目的：

•當網路結構比較簡單時，只需配置靜態路由就可以使網路正常工作。

•在複雜網路環境中，配置靜態路由可以改進網路的效能，並可為重要的應用保證頻寬。

靜態路由基礎

路由器根據路由轉發資料包，路由可透過手動配置和使用動態路由演算法計算產生，其中手動配置產生的路由就是靜態路由。

靜態路由比動態路由使用更少的頻寬，並且不佔用CPU資源來計算和分析路由更新。但是當網路發生故障或者拓撲發生變化後，靜態路由不會自動更新，必須手動重新配置。靜態路由有5個主要的引數：目的地址和掩碼、出介面和下一跳、優先順序。

目的地址和掩碼

IPv4的目的地址為點分十進位制格式，掩碼可以用點分十進位制表示，也可用掩碼長度（即掩碼中連續‘1’的位數）表示。IPv6的目的地址和掩碼請參見《配置指南-IP業務配置》中的“IPv6基礎配置-原理描述-IPv6地址”。當目的地址和掩碼都為零時，表示靜態預設路由。

出介面和下一跳地址

在配置靜態路由時，根據不同的出介面型別，指定出介面和下一跳地址。

• 對於點到點型別的介面，只需指定出介面。因為指定傳送介面即隱含指定了下一跳地址，這時認為與該介面相連的對端介面地址就是路由的下一跳地址。

• 對於NBMA（Non Broadcast Multiple Access）型別的介面（如ATM介面），配置下一跳IP地址。因為這類介面支援點到多點網路，除了配置靜態路由外，還需在鏈路層建立IP地址到鏈路層地址的對映，這種情況下，不需要指定出介面

• 對於廣播型別的介面（如乙太網介面）和VT（Virtual-template）介面，必須指定透過該介面傳送時對應的下一跳地址。因為乙太網介面是廣播型別的介面，而VT介面下可以關聯多個虛擬訪問介面（Virtual Access Interface），這都會導致出現多個下一跳，無法唯一確定下一跳。

靜態路由與BFD聯動

與動態路由協議不同，靜態路由自身沒有檢測機制，當網路發生故障的時候，需要管理員介入。靜態路由與BFD聯動可為靜態路由繫結BFD會話，利用BFD會話來檢測靜態路由所在鏈路的狀態，具體過程如下：

• 當某條靜態路由上的BFD會話檢測到鏈路故障時，BFD會將故障上報系統，促使該路由失效，使該路由在IP路由表中不可見。

• 當某條靜態路由上的BFD會話檢測到故障的鏈路重新建立成功時，BFD會上報系統，啟用該路由，使該路由重新出現在IP路由表中。

靜態路由配置舉例

配置IPv4靜態路由示例

組網需求

屬於不同網段的主機通過幾臺Router相連，要求不配置動態路由協議，實現不同網段的任意兩臺主機之間能夠互通。

配置思路

採用如下的思路配置IPv4靜態路由：

1.配置各路由器介面的IP地址，實現裝置網路互通。

2.在各主機上配置IP預設閘道器，在各臺路由器上配置IP靜態路由及預設路由，實現不配置動態路由協議，使不同網段的任意兩臺主機之間能夠互通。

操作步驟

1. 配置各路由器介面的IP地址

# 在RouterA上配置介面IP地址，RouterB和RouterC的配置與RouterA相同，此處省略。

2. 配置靜態路由

# 在RouterA上配置IPv4預設路由。

[RouterA] ip route-static 0.0.0.0 0.0.0.0 192.168.4.2

# 在RouterB上配置兩條IPv4靜態路由。

[RouterB] ip route-static 192.168.1.0 255.255.255.0 192.168.4.1

[RouterB] ip route-static 192.168.3.0 255.255.255.0 192.168.4.6

# 在RouterC上配置IPv4預設路由。

[RouterC] ip route-static 0.0.0.0 0.0.0.0 192.168.4.5

3. 配置主機

配置主機PC1的預設閘道器為192.168.1.1，主機PC2的預設閘道器為192.168.2.1，主機PC3的預設閘道器為192.168.3.1。

4. 驗證配置結果

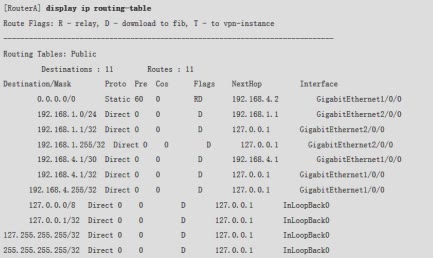

# 顯示RouterA的IP路由表。

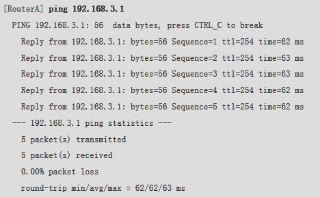

# 使用Ping命令驗證連通性。

# 使用Tracert命令驗證連通性。

配置IPv4靜態路由與BFD聯動示例

組網需求

RouterA透過RouterB與外部網路相連，其中RouterA與RouterB之間透過SwitchC互連。要求RouterA能與外部網路正常通訊，並在RouterA和RouterB之間實現毫秒級故障感知，提高收斂速度。

配置思路

採用如下思路配置IPv4靜態路由與BFD聯動：

1.配置各路由器介面的IP地址，實現裝置網路互通。

2.在RouterA和RouterB上配置BFD會話，實現RouterA和RouterB之間的毫秒級故障感知。

3.在RouterA上配置通向外部網路的預設路由，並將此預設路由與配置的BFD會話聯動，實現快速檢測鏈路故障，提高路由的收斂速度。

操作步驟

1.配置各路由器介面IP地址

# 在RouterA上配置介面的IP地址。

<Huawei> system-view

[Huawei] sysname RouterA

[RouterA] interface gigabitethernet 1/0/0

[RouterA-GigabitEthernet1/0/0] ip address 1.1.1.1 24

[RouterA-GigabitEthernet1/0/0] quit

RouterB的配置與RouterA一致（略）。

2.配置RouterA和RouterB之間的BFD會話

# 在RouterA上配置與RouterB之間的BFD會話。

[RouterA] bfd

[RouterA-bfd] quit

[RouterA] bfd aa bind peer-ip 1.1.1.2

[RouterA-bfd-session-aa] discriminator local 10

[RouterA-bfd-session-aa] discriminator remote 20

[RouterA-bfd-session-aa] commit

[RouterA-bfd-session-aa] quit

# 在RouterB上配置與RouterA之間的BFD Session。

[RouterB] bfd

[RouterB-bfd] quit

[RouterB] bfd bb bind peer-ip 1.1.1.1

[RouterB-bfd-session-bb] discriminator local 20

[RouterB-bfd-session-bb] discriminator remote 10

[RouterB-bfd-session-bb] commit

[RouterB-bfd-session-bb] quit

3.配置靜態預設路由並繫結BFD會話

# 在RouterA上配置到外部網路的靜態預設路由，並繫結BFD會話aa。

[RouterA] ip route-static 0.0.0.0 0 1.1.1.2 track bfd-session aa

4.驗證配置結果

# 配置完成後，在RouterA和RouterB上執行display bfd session all命令，可以看到BFD會話已經建立，且狀態為Up。在系統檢視下執行display current-configuration | include bfd命令，可以看到靜態路由已經繫結BFD會話。
