砸牆挖洞！搞裝修！喪心病狂的家庭網路升級：突破千兆，顏值飆升

前言

自從春節把家裡的網路弄得基本成型之後，基本就沒怎麼變動（折騰），直到8月底開始回家休養。剛到家坐了幾天，又閒不住了，提著螺絲刀在弱電箱和電視櫃之間來回轉悠，媳婦見狀，問：你又想幹嗎？答：這箱子蓋子太醜，空間太小，散熱不好，影響網路裝置的執行，刷愛奇藝和抖音都不痛快。結果她一聽就急了：那該怎麼辦？我拍著胸口：包在我身上，你就別費心了！

自此，就拉開了長達一個多月的折騰之路。

一、準備

1、弱電箱：

原本的弱電箱長這樣：

400×300×120的入牆尺寸，空間狹窄，裡面的裝置擺放凌亂，除了一個光貓和交換機之外，空間所剩無幾，後續想再加光纖達成多線入戶的話，基本沒可能，於是，淘寶購入瑪德克大號弱電箱一個：

420×495×120的入牆尺寸，能裝即是正義，就算電信聯通移動三家入戶，再加個標準機架尺寸的交換機，也能裝得下；他家的電箱做工不錯，玻璃面板或是金屬拉絲面板，逼格滿滿，當然價格也小貴，建議大家若是需要更換或者新裝，需要大號弱電箱的話，用E代家園的這款即可：

2、光貓：

我家的寬頻是千兆光纖入戶，電信給的光貓是天邑TEWA-1000G，XGPON萬兆光模，四個LAN全千兆，無論是光貓撥號，還是光貓橋接軟路由撥號，都能用，能跑滿千兆頻寬，測速能到940M/S的樣子，但也只是這樣而已，如果想玩點其他，這個光貓還是力不從心，再說這塊頭也太大了，不行，必須換掉。於是，購入華為B610-4E。

這款光貓，雙核2.0的CPU，512M記憶體，256M快閃記憶體，雖然是GPON千兆光貓，但是穩定，效能也夠強悍，不輸於一大票XGPON萬兆光光貓；4個千兆LAN口，沒有WIFI、電話、USB介面，體積小巧，發熱不高，適合丟在弱電箱長期執行，如果不需要用光貓的WIFI，沒有固定電話需求的話，用這款光貓正好合適；如果需要用到光貓的WIFI，HS8145X6/HS8346X6/HS8546X6這些千兆光貓，或者HN8145X6/HN8346X6/HN8546X6這些萬兆光貓更適合。

3、交換機：

原來用的水星SG116M交換機，小巧，即插即用的傻瓜式交換機，能用，不過涉及到VLAN劃分等功能，就無能為了，這不能忍，既然弱電箱換了個大的，眼光不妨放長遠點，交換機也來個大傢伙：

TP-LINK的SG2016D管理交換機，具備簡單的VLAN劃分、埠匯聚等簡單管理功能，可web網頁配置，可手機APP雲管理，京東活動價379購入；

4、網線、水晶頭、面板：

因為我要把光貓四個lan口全部接到軟路由的四個wan口上，實現四撥；再加上IPTV、主路由回交換機回程，總計六根網線，常規6.2mm線徑的六類網線，20mm的線管肯定塞不下，只有另闢蹊徑，採用這種超細網線：

這種是成品網線，兩邊都有水晶頭，穿不進線管的，需要把一側的水晶頭剪斷，穿進線管之後，常規網線模組無法使用，線太細，模組卡不住，必須用水晶頭＋直通模組面板連線的方法；常規的水晶頭也無法使用，必須使用超細網線專用水晶頭：

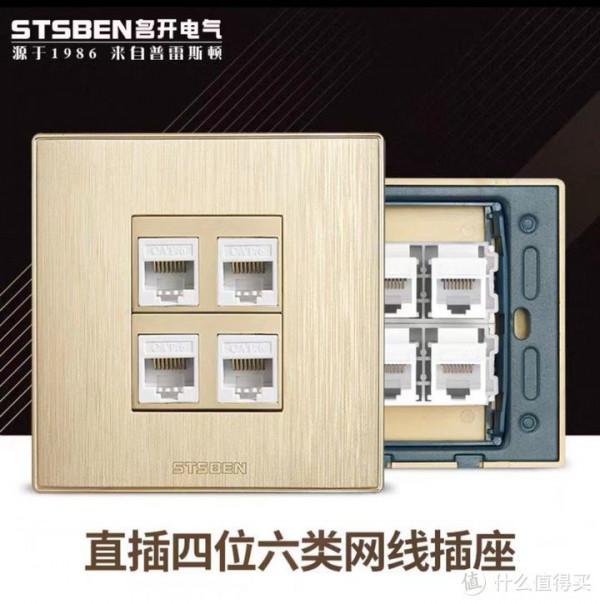

直通模組面板：

4、軟路由：

原先我用的是戴爾3080MFF小主機，10100T＋8G×2＋16G的配置，M2無線網絡卡轉接RJ45網絡卡加上板載網上，剛好做一個雙網絡卡的軟路由，採用的是windows做底層，hyper-v虛擬平臺，安裝ikuai＋openwrt的方案。本次升級，把另一個M720Q小主機拿出來，加上pcie轉接卡和I350-T4四口千兆網絡卡，退役下來的戴爾3080MFF給媳婦備課用。I350-T4網絡卡和pcie轉接卡都是小黃魚購入，轉接卡（含擋板）價格150一套，這玩意無所謂山寨不山寨，能用就行；I350-T4網絡卡選擇富士通的就好，價格350，富士通的沒多少人去山寨，實在不放心，對價格又不太敏感的，也可以購買英特爾原廠藍標網絡卡。

二、動手

1、砸牆：

當天晚上就到街上買個衝擊電錘，第二天早上媳婦出門去學校之後，馬上開幹，一個早上搞定，過程灰塵有點多，沒拍照留念，略有遺憾；

2、裝箱：

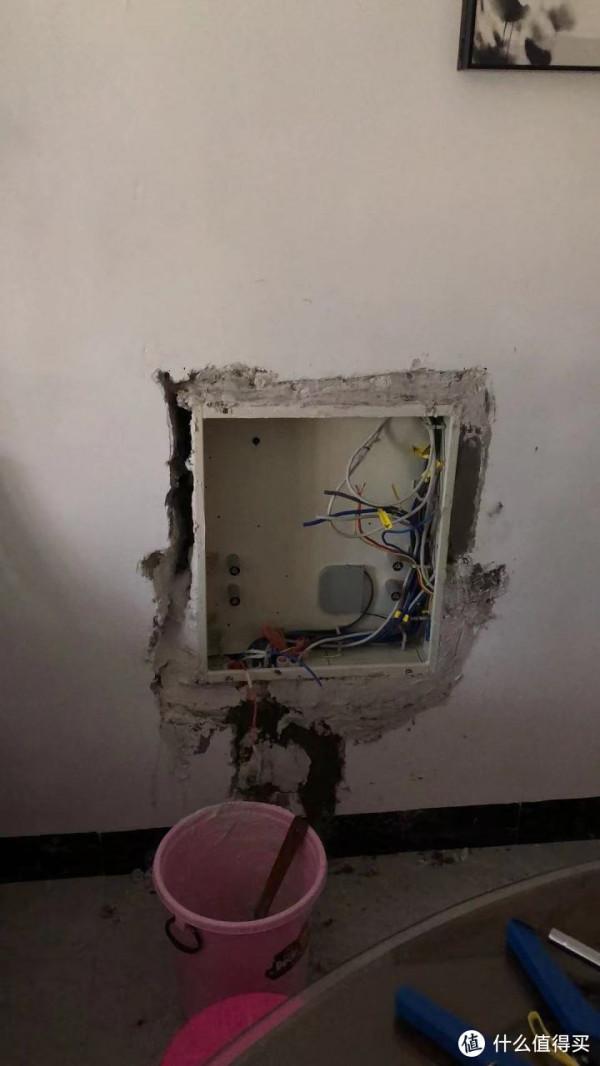

先把新的箱子裝上，線什麼的穿好，大致找一下橫平豎直，固定：

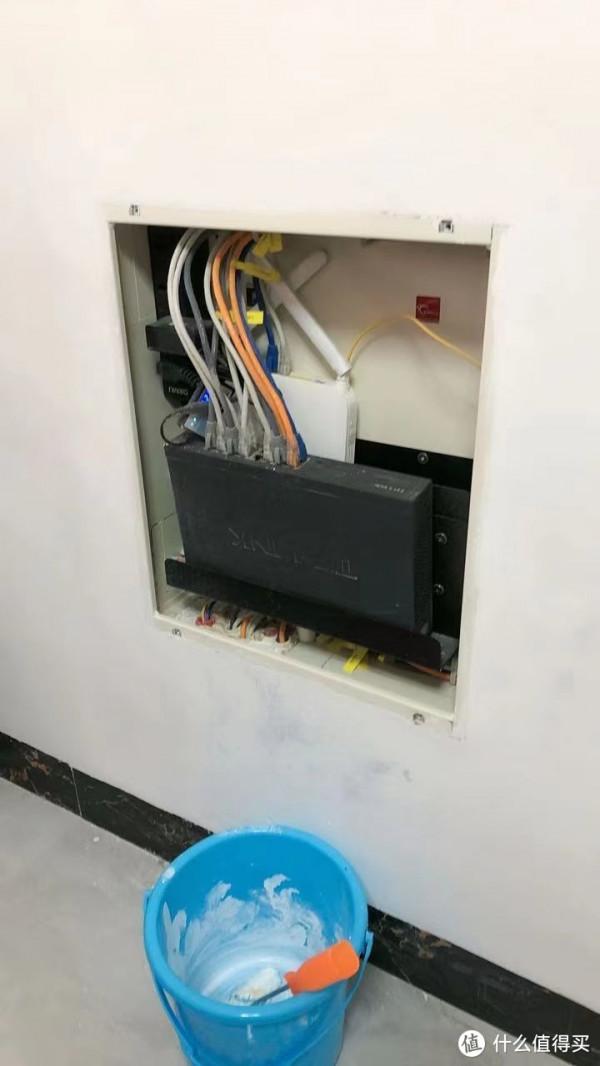

再用水泥砂漿把箱子和牆壁周圍的縫隙填滿：

用砂紙拋光機把牆面拋光，塗刷膩子、牆漆：

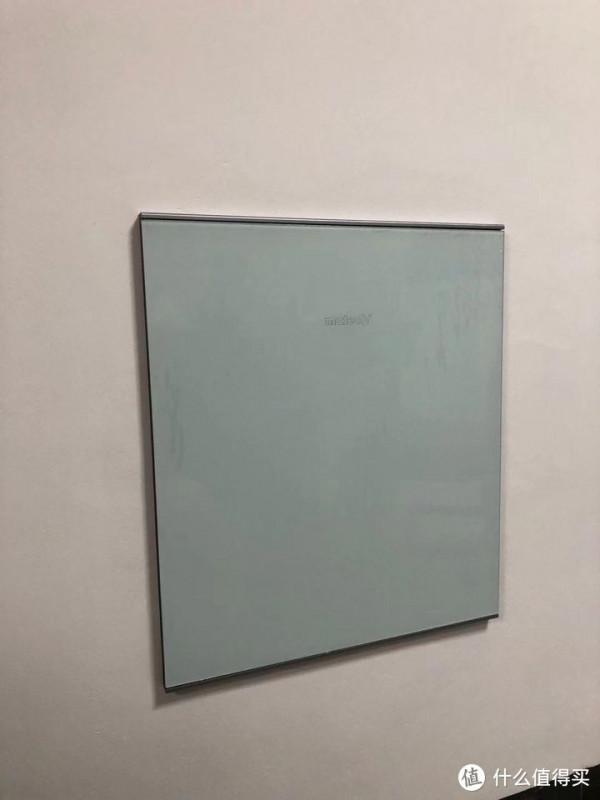

大功告成：

3、穿線：

穿拉鋼絲繩的基本操作，上一篇文章已經說得比較清楚，這裡就不再細說了。

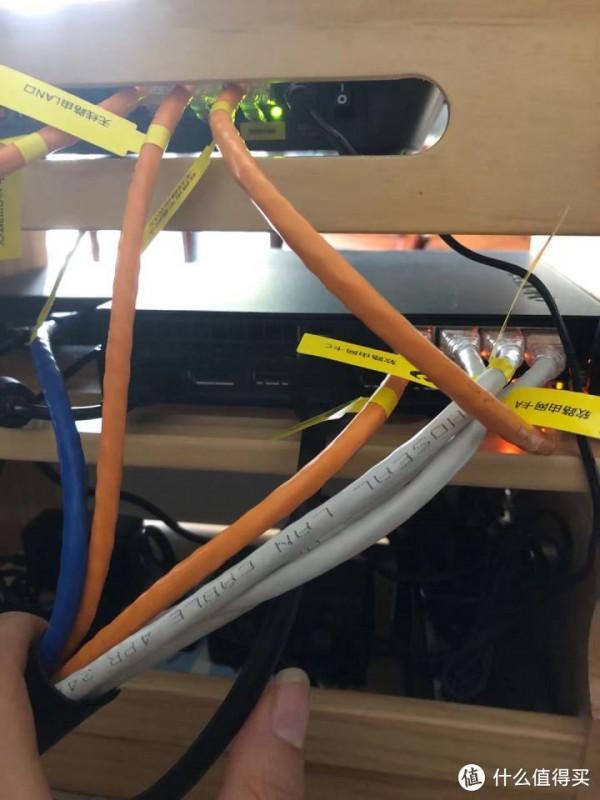

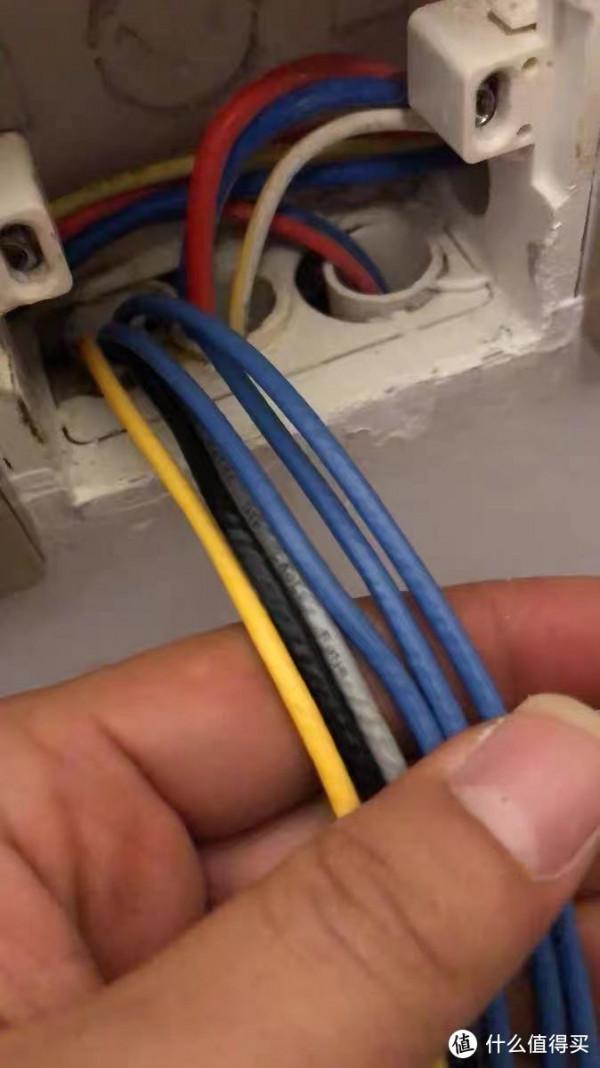

這是穿完線之後的樣子，20mm線管，穿下2.8mm直徑的網線六根：

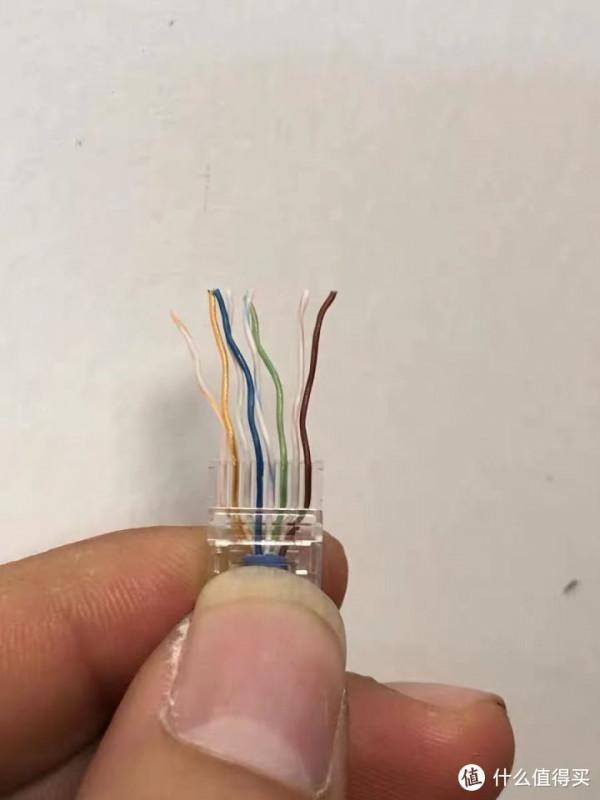

（超）六類網線，麻雀雖小，五臟俱全，32awg線規的4對雙絞線，水晶頭做起來是個細緻活，T568B的線序必須記得：

水晶頭做完了，記得測個線序及連通性，要不然這麼小的線，出了問題再返工，想死的心都有了：

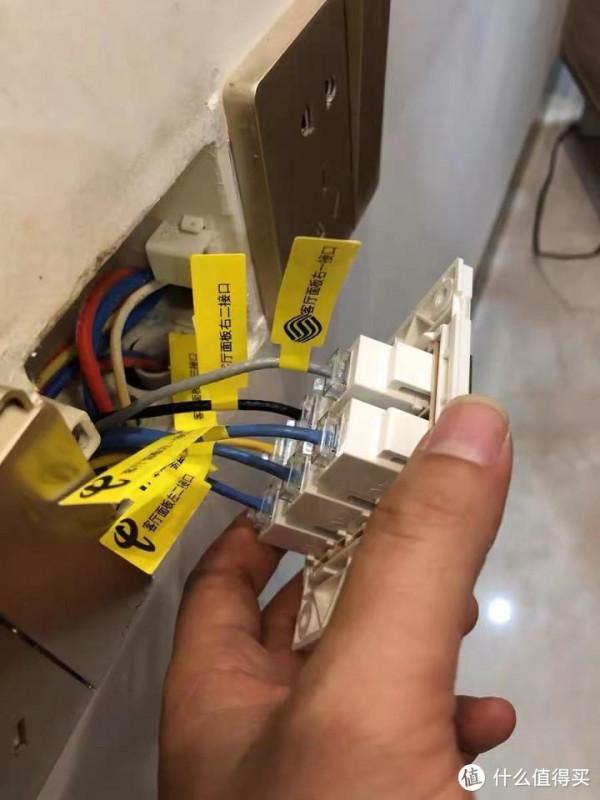

全部做好水晶頭之後，和直通模組面板合體，可以看到，如果不是用超細水晶頭加直通模組，86暗盒的空間根本無法塞得進六個模組（水晶頭）：

4、軟路由：

加裝了I350-T4 網絡卡之後的M720Q：

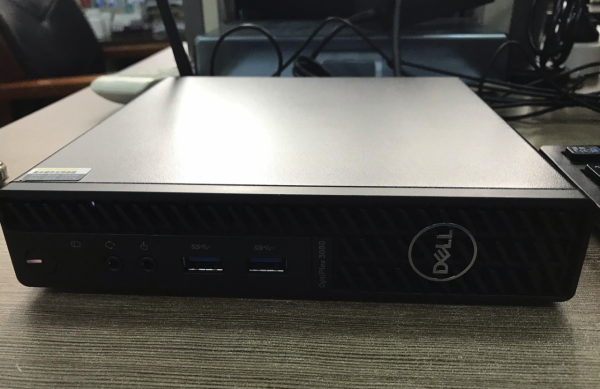

退役下來的3080MFF：

5、收納櫃：

不同於其他大佬，各種NAS、機架式交換機等一大堆裝置，專門搞了個機櫃來收納，我這隻有軟路由、無線主路由、機頂盒、插座電源這些放置在電視櫃上，一個收納櫃就能搞定，

開啟門的樣子：

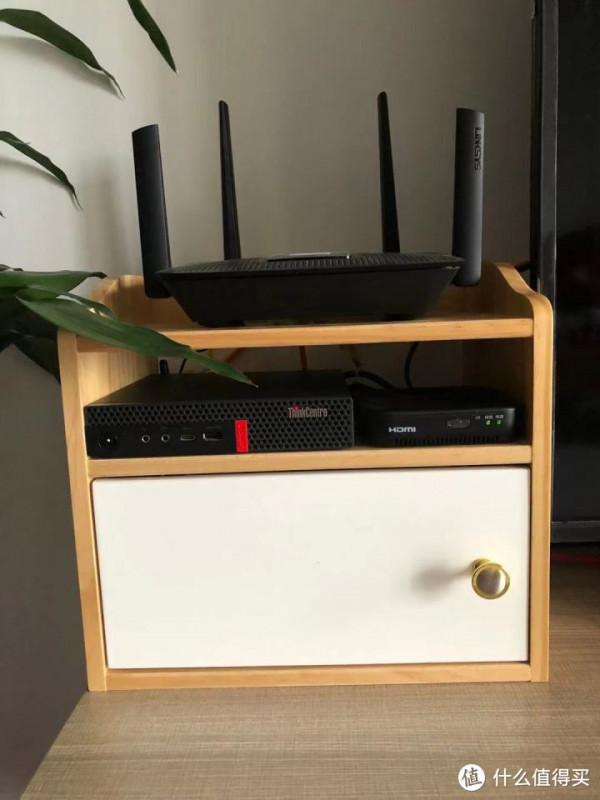

關上門之後的樣子：

三、配置

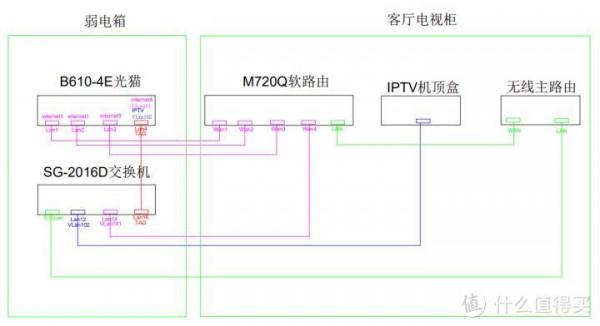

硬體全部搞完之後，開始配置軟體（系統），基本接線拓撲圖如下：

本次改造，只涉及弱電箱裡的光貓和交換機，以及客廳電視櫃的軟路由改造，其餘房間的子路由還是透過預埋網線接在交換機的其餘Lan口上，就沒畫出來。

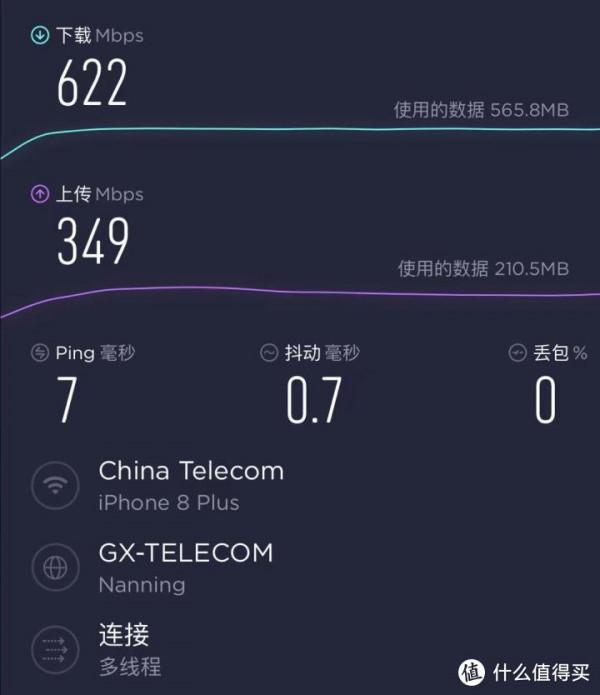

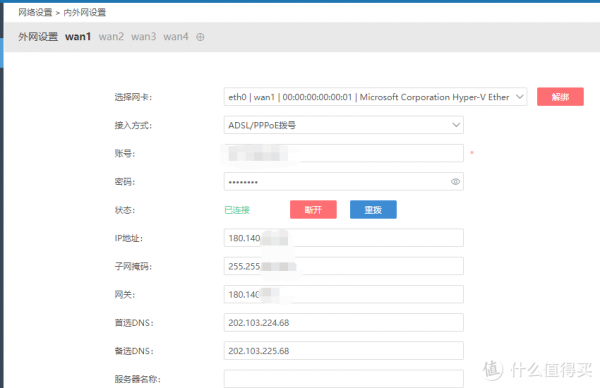

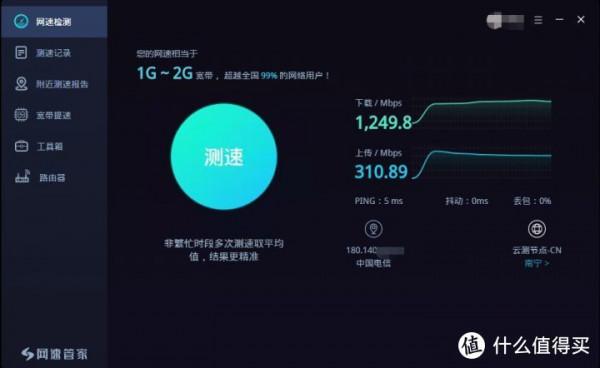

重點提示：是否能夠多撥，還要看你當地執行商機房的檢測機制，我廣西這裡最長時間四撥之後，穩定連續線上2天多，而山東煙臺則可以五撥，但是一小時檢測一次，強行踢下線。個人經驗，想要多撥，第一步先申請公網IP，然後光貓改橋接，路由器撥號，嘗試多次撥號，看看獲得的ip地址是否都為同一網段，如都為同一網段，大機率無法多撥，多撥之後也無法疊加網速；如不為同一網段，則有可能多撥成功，具體情況，請自行嘗試。

1、光貓設定：

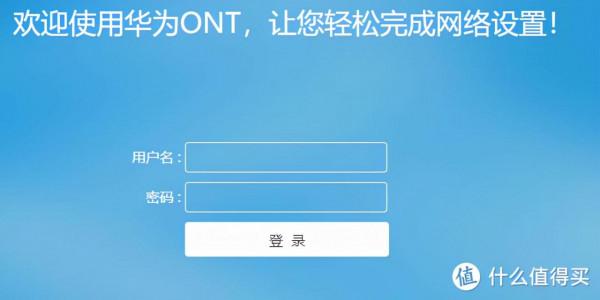

將光貓通電，網線連線光貓任意Lan口和電腦網絡卡，並將電腦網絡卡ip地址設定為和光貓同網段，我這光貓的lan口ip地址是192.168.100.1，所以網絡卡ip地址設定為192.168.100.100，子網掩碼255.255.255.0，閘道器192.168.100.1，開啟瀏覽器，登入192.168.100.1，彈出登入介面，藍色的華為介面，小清新：

使用者名稱輸入telecomadmin，密碼admintelecom，登入，出現這個快速設定，點退出嚮導，因為這個貓不是執行商採購的，沒有入庫（也就是所謂的野貓），哪怕你填入了正確的認證資訊，也不能自動下發，只能手動配置：

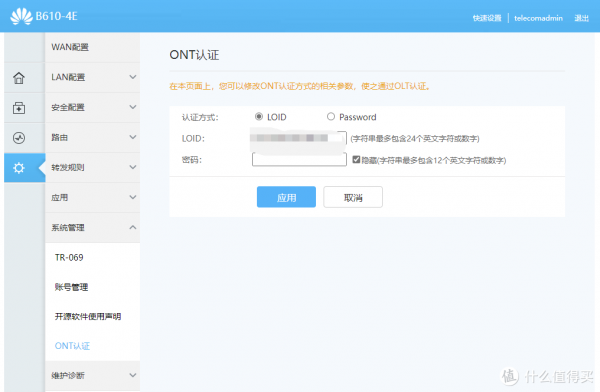

選擇設定-系統管理-ONT認證，將LOID/密碼或者password/SN填入，點應用：

點裝置資訊，不出意外的話，已經認證成功了，註冊狀態為O5：

點選首頁，提示網路狀態正常：

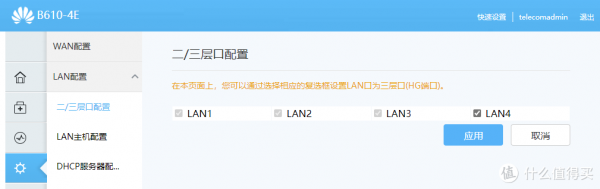

選擇設定-Lan配置-二/三層口配置，將四個Lan口全部選上，啟用這四個LAN口：

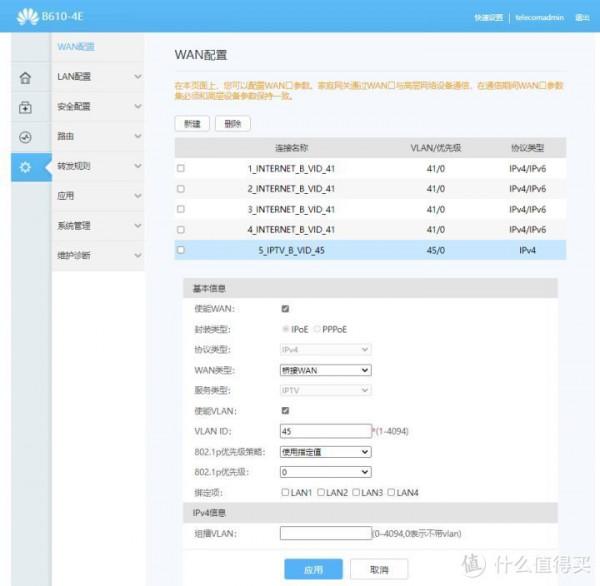

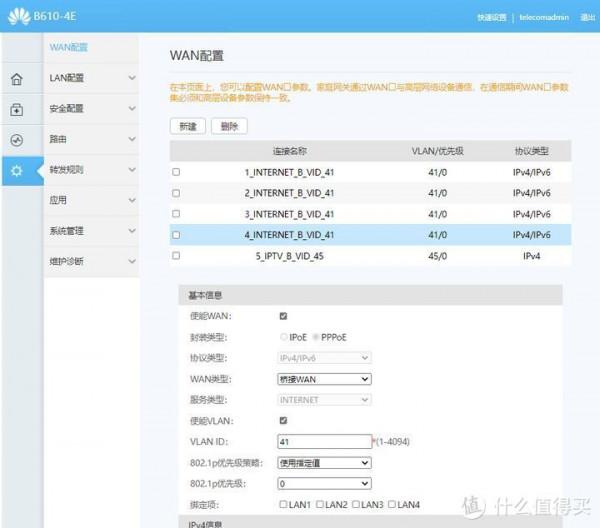

點設定-Wan配置-新建，封裝型別選擇PPPOE，協議型別選擇ipv4/Ipv6，Wan型別選擇橋接Wan（當然你也可以選擇路由Wan，就是光貓撥號的意思），服務型別選擇internet，也就是寬頻上網的意思，Vlan ID填入你當地運營商的正確值，這個地方不一樣數字也不一樣，我這廣西電信的是41，移動是66，繫結項選擇Lan1，這樣就建立一個繫結在光貓Lan1口的internet橋接，以此類推，分別建立繫結在光貓Lan2、Lan3口的internet橋接：

設定好lan1至lan3的internet橋接之後，光貓還有最後一個lan4口沒有繫結，按照大多數人的做法，肯定是將Iptv繫結在這個口了，或者捨棄IPTV，再建立一個internet橋接；但是我就不，小孩才做選擇，我全要，iptv連線也就佔用個幾十兆的頻寬，我將iptv和internet橋接這兩個連線在Lan4這個口上覆用；

繼續建立internet連線，其他選項和前面三個一樣，繫結項這裡留空，不填；

繼續新建，封裝型別選擇ipoe，協議型別選擇ipv4（機頂盒你哪來的ipv6），Wan型別選擇橋接Wan（因為我這裡當初新裝機頂盒的時候，我記得裝機小哥是在機頂盒裡面撥號，所以我很肯定是橋接），服務型別選擇IPTV，Vlan ID填入你所查詢到的當地正確數值，繫結項留空；

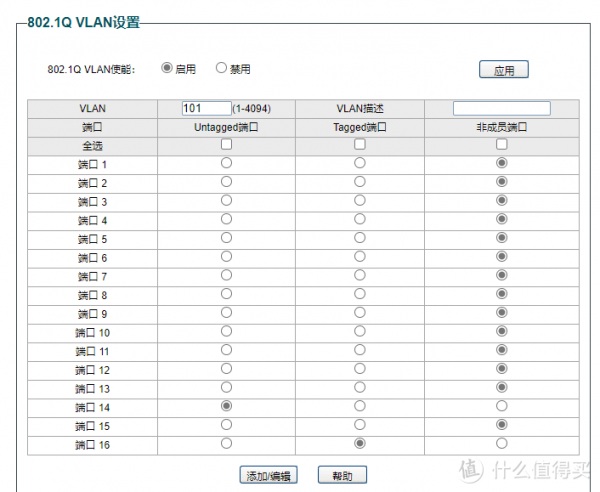

點設定——路由——ipv4 vlan繫結配置，選擇lan4，埠模式，選擇Vlan繫結，繫結Vlan對這裡提示：(User VLAN / Wan VLAN)，什麼意思呢？就是使用者的VLAN ID/wan口的Vlan ID，也就是說，你打算用自己建立的VLAN劃分哪個編號對應Wan口的Vlan ID？搞清楚這個之後，我就填入：101/41,102/45，意思是，對於VLAN ID為41的Wan，也就是inerter，我給劃分了一個VLAN101給它，對於VLAN ID為45的Wan，也就是Iptv，我給劃分了一個VLAN102給它，這兩個wan連線，都透過lan4口對外，也就是tag口（對應思科體系裡的trunk口）；
