一、地下車庫綜合管網、綜合佈線及地庫淨高等安裝施工要求：
管線綜合基本原則：合理排布，減少繞行和交叉；同類管線儘量歸併路徑，既美觀，又可減少支吊架，同時也可減少交叉碰撞機會。
1、車庫負一層無樑柱託區域淨高保證2.7米（地面距頂板3.5米）
無樑樓蓋管線綜合原則：
1）、風管緊貼板底敷設，水管貼風管底敷設，橋架底邊距板底350敷設；
2）、水管與風管、水管與橋架在不同高度敷設，無需繞行，可以減少水管管件；
3）、橋架與風管交叉時，寬度較小的管線從寬度大的線下方繞行；
4）、管線高度（包含風管底噴頭）控制不大於650。
風管厚度400mm,安裝空間為頂板至板下600mm，即地面上2.9--3.5米；風管應在兩柱中間區域安裝，保證其他管線有避讓空間
暖氣管道含保溫300mm，安裝高度：距地面2.9米，遇風管下翻避讓；
消防噴淋主管150mm,安裝空間：距地面2.7--2.9米，遇暖氣、風管時避讓；
高壓橋架200mm，安裝高度：距地3.2米，遇風管下翻避讓，遇暖氣、消防上翻避讓；
居民配電專用橋架200mm,安裝高度：距地2.9米，，遇風管下翻避讓，遇暖氣、消防上翻避讓，遇高壓橋架避讓；
公共用電橋架200mm，安裝高度：距地2.9米，遇風管下翻避讓，遇暖氣、消防上翻避讓，遇高壓橋架、居民配電專用橋架避讓。
點選關注，及時檢視更多幹貨文章
施工順序：風管---暖氣---消防---高壓橋架---居民配電專用橋架---公共用電橋架
2、 車庫負一層井字梁區域：2.4米（地面距頂板3.5米，梁下至地面2.9米）
風管厚度400mm,貼梁底安裝，安裝空間為梁下450mm，即地面上2.45米；風管應在兩柱中間區域安裝，保證其他管線有避讓空間；
暖氣管道含保溫300mm，貼梁底安裝，安裝空間為梁下400mm，即地面上2.5米，遇風管上翻；應在兩柱中間區域安裝，保證其他管線有避讓空間；
消防噴淋主管150mm,貼梁底安裝，安裝空間為梁下300mm，即地面上2.6米，遇風管、暖氣上翻；
橋架（高壓、居民、公共）200mm，貼梁底安裝，安裝空間為梁下250mm，即地面上2.65米，遇風管、暖氣、消防主管上翻；橋架避讓原則：公共橋架讓居民配電橋架，居民配電橋架讓高壓橋架。
施工順序：風管---暖氣---消防---高壓橋架---居民配電專用橋架---公共用電橋架
3、車庫負二層：2.5米（地面距頂板3.7米，梁下距地面3.2米）
梁板結構管線綜合原則：
1）、風管、水管、橋架均貼梁底敷設；
2）、管線與梁平行敷設時，距粱邊保持400以上間距，以便其餘管線從其上方繞行；
3）、水管與風管、橋架與風管交叉時，均從風管上方繞行；
4）、橋架與水管交叉時，寬度不大於400的橋架從水管上方繞行，橋架寬度大於400時，水管從橋架底繞行；噴淋支管均在橋架下方敷設，以減少繞行。
5）、管線高度（不含噴頭）控制不大於500，包含噴頭控制不大於550。
風管厚度400mm,貼梁底安裝，安裝空間為梁下450mm，即地面上2.75米；風管應在兩柱中間區域安裝，保證其他管線有避讓空間；
消火栓、噴淋主管安裝高度為距地面上2.6米，遇風管避讓；
公共用電橋架200mm，貼梁底安裝，安裝空間為梁下300mm，即地面上2.9米，遇風管、消防主管上翻；
施工順序：風管--消防---公共用電橋架
4、風管風口應在所有裝置管線安裝完成後，再定位開孔，風口下方不應有管道、橋架等遮擋物；所有管線不得阻擋照明燈具、煙感等功能性元器件、裝置，管線施工前要對路徑進行現場校核；
5、綜合管網、管線佈置及最佳化要求：地庫綜合管線施工時，採取樣板先行，施工方應在甲方、監理等監督下嚴格按上述施工順序要求施工。為保證車庫良好的儲存車輛功能，嚴控保證車輛停放、通行區域管線淨高，做到管線排布有序，預留維修空間，並在此基礎上進一步最佳化，兼顧美觀等需求。
各類管線平行佈置，減少交叉，有效利用水平空間，區域性水電管線交叉處的避讓處理方式。

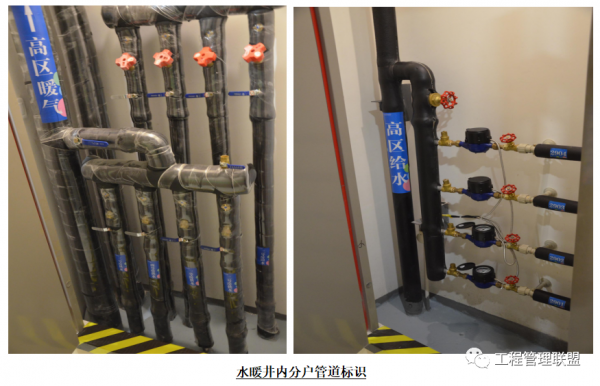

6、管網、管線標示要求（以下標準在施工合同中應明確約定）：

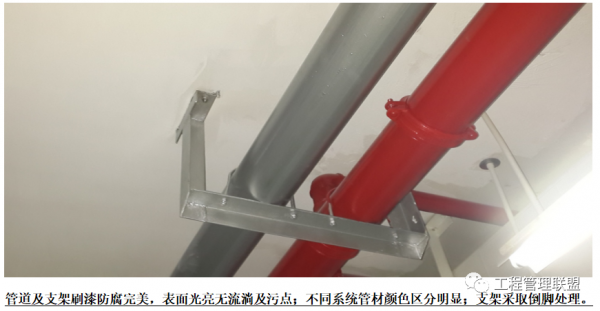

管道表面漆膜標準：漆膜均勻、不流淌、不樓刷、色澤一致鮮豔；
標示色帶要求：管道用途明顯、管道介質流向箭頭方向正確、標示字型顏色符合要求，字號選擇兼顧管徑、大小合理（要求不超過所在管道周長的1/4），噴塗色帶標識，在管道上噴塗“色帶+箭頭”標識，所有的箭頭的方向與管線內水流或風流的方向一致；箭頭在文字的前方，為保持美觀一致。應統一制定模板後噴塗或塗刷。

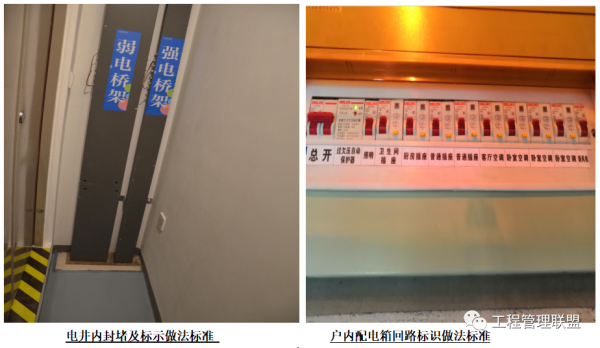

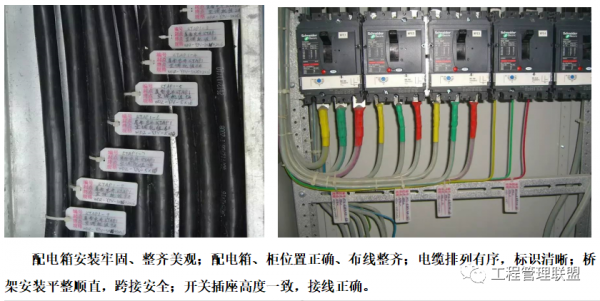

7、水電井、裝置間及室內安裝重點要求：
二、相關案例照片分享：

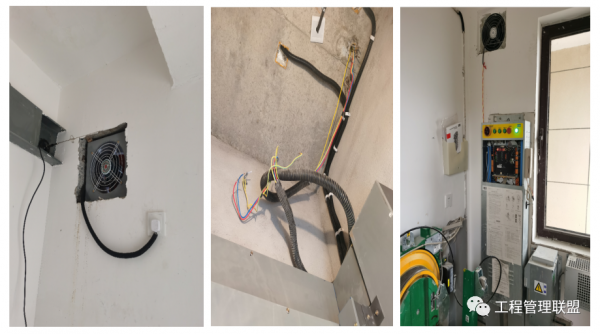

電梯機房內的土建、電氣預留、排風扇、照明燈具、電梯安裝等工作責任劃分在合同內約定清楚，施工過程中工作面交接明白，避免後期出現電線私拉亂扯、洞口不封堵、設施安裝不到位等問題。

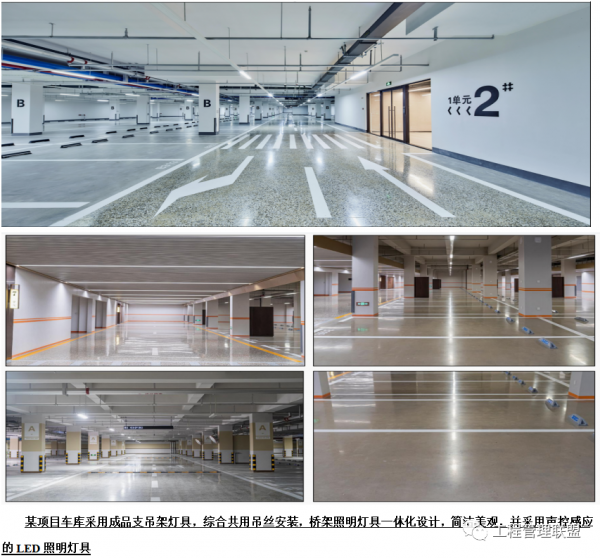

電梯廳及地下公區照明燈具不亮及照度不夠問題：根據頂部及沿牆敷設的位置不同，選用不同形式的照明燈具，另外在LED燈帶的選擇上，要選用耐久性較好的知名品牌產品。
點選關注，及時檢視更多幹貨文章

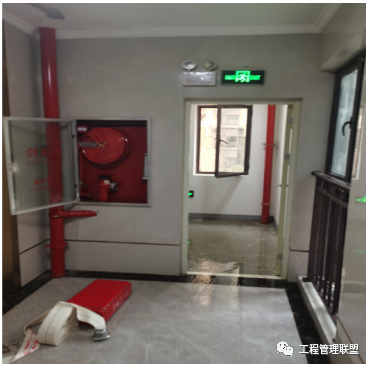

關於消防電梯基坑與積水坑相連線及汙水泵問題：消防電梯基坑與積水坑之間要預埋管道進行連通，積水坑內積水超過超限水位時汙水泵要能自動啟動，避免一旦出現消防水洩露電梯被淹的經濟損失現象發生。

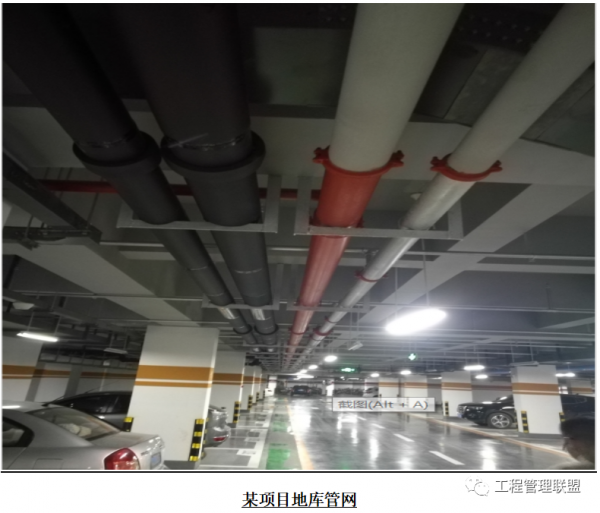

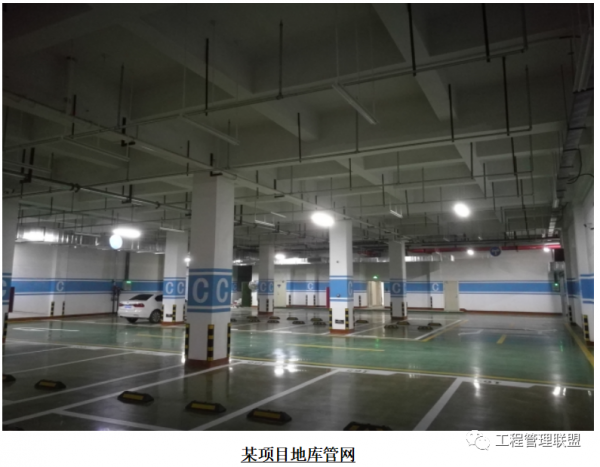

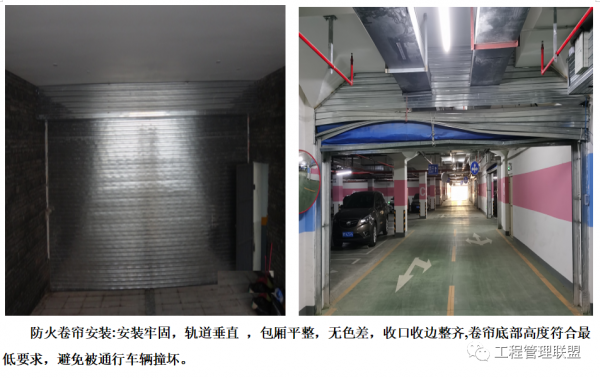

2、地庫綜合管網亮點照片分享：

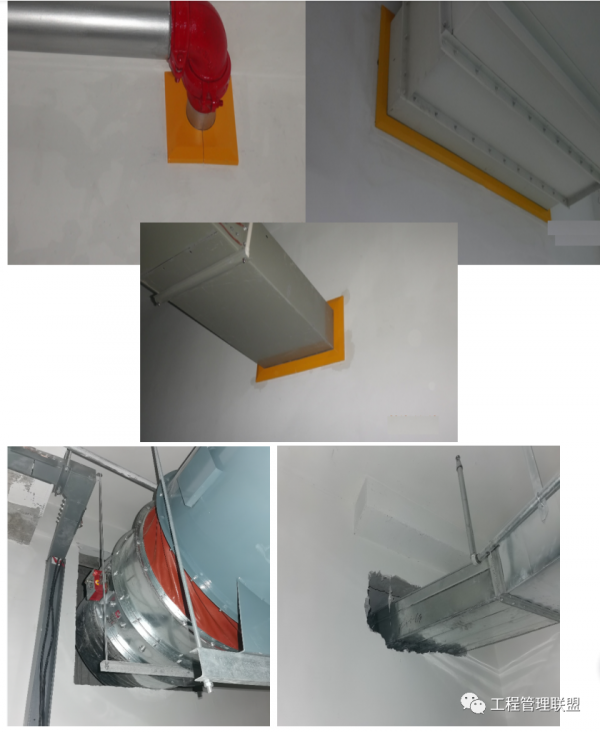

安裝穿牆縫隙處理要求：合同簽訂封堵責任無遺漏，專業材料處理，周邊密封嚴密，無汙染。
