CD隨聲聽的懷舊之旅——SONY CD機 D-E400

SONY的D-E400系列是1998年5月份釋出的一款入門機器,雖然是入門機器,但是當年還是要賣到1000軟妹幣,這個價格還是相當的昂貴了,當年還發布了好些個機器,D-E905(D-E900)也是在當年釋出的,D-E700,D-E800也是在1998年釋出的。

CD隨聲聽的懷舊之旅——SONY CD機 D-E400

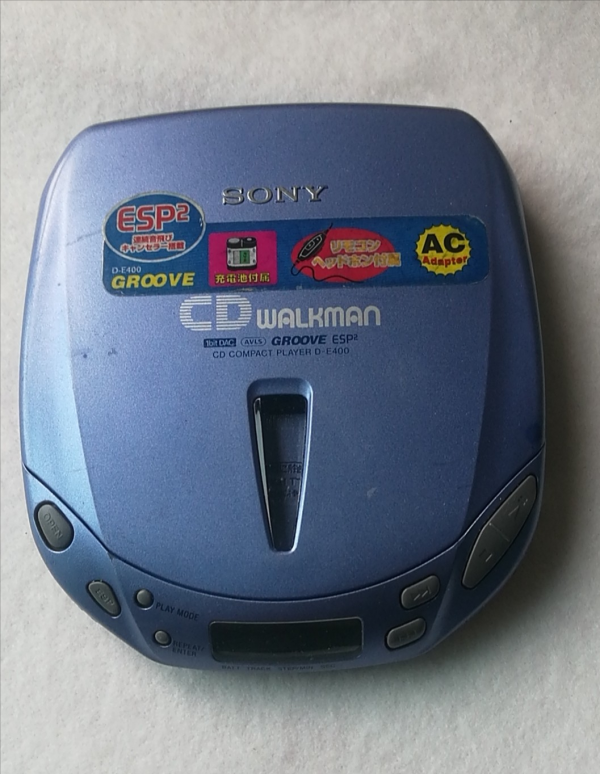

SONY D-E400

CD隨聲聽的懷舊之旅——SONY CD機 D-E400


SONY D-E400

作為一款入門的機器,仍然有兩種顏色,銀色和孔雀藍,

配置如下

1、線控器和SONY的MDR-ED136豬嘴耳機,這款耳機低音效果還是很不錯的,這款耳機現在閒魚上還能賣100塊左右,但是因為時間久遠,很多耳機上的橡膠已經老化了,買的時候需要注意。

2、音效配備GROOVE 低音和esp防震 ,加上ed-136豬鼻子耳塞,低音效果還是很不錯的。

3、ESP2防震

4、129*28*146毫米體積

5、220g重量

6、16小時播放

CD隨聲聽的懷舊之旅——SONY CD機 D-E400


D-E400

光頭元件仍舊使用了DAX-11的光頭,2線主軸電機。

拆解時間:)

拆解出來三部分,上蓋,電路板和光頭元件,下蓋

下蓋的DAC部分仍然使用了銅箔遮蔽。

CD隨聲聽的懷舊之旅——SONY CD機 D-E400


三部分

CD隨聲聽的懷舊之旅——SONY CD機 D-E400


三部分

接下來主要分析下主機板的架構和所使用的晶片方案:

主機板正面圖:

CD隨聲聽的懷舊之旅——SONY CD機 D-E400


主機板正面圖

1、TA2120FN

耳放晶片,和SONYD-EJ01同款晶片,是東芝公司的一款耳放晶片,引數如下

引數太多,重要的看如下就可以了,最大輸出功率8毫瓦,最大輸出的時候THD已經有10%。不過一般音量開一般就最大了。

CD隨聲聽的懷舊之旅——SONY CD機 D-E400

2、TC9438FN

DAC晶片,和D-E905同款

總結一下,以上DAC晶片和耳放晶片的配置和D-E525一樣的,所以同時期的機器,幾乎會採用一致的架構,高階機器會採用更好的伺服系統和更好的耳放晶片,但DAC晶片是一樣的,有機會好好測評下LINE口出的音質是否這些採用一樣DAC晶片的機器是否都是差不多的,因為LINE口的音訊是直接從DAC就出來了,沒有經過耳放晶片,所以音質應該是一致的。

3、MPC18A26

電源控制晶片

主機板背面

CD隨聲聽的懷舊之旅——SONY CD機 D-E400


主機板背面

背面晶片介紹

1、BA6386K

鐳射頭伺服晶片,用來控制鐳射頭的聚焦,開關等。

2、MPC17A51

電源管理晶片,由這顆晶片來產生後面CD所需要的各種電壓。

3、Panasonic MN41X4400TT-10

4M記憶體晶片,防震快取,用來儲存音訊資料。

4、BU9325KS

5、NPC SM5902AF

記憶體控制晶片,這個用來控制sdram的讀寫和控制

6、SC442716

系統控制晶片,索尼的晶片,相當於個微控制器,用來控制整個cd機的流程。之前好多機器都用這顆控制晶片,一直沒有變過。

光頭元件

CD隨聲聽的懷舊之旅——SONY CD機 D-E400


光頭元件

CD隨聲聽的懷舊之旅——SONY CD機 D-E400


光頭元件

1、使用的是DAX-01光頭,和後續的DAX-11光頭通用,這款光頭SONY用了好久,知道到了後期才開始使用DAX-25E超薄光頭元件。在光頭技術這方面,索尼的技術就比松下差得遠了,松下的後期光頭都是超薄,而且是超級耐用,號稱不死光頭的存在,如果有機會把這兩方面結合一下就完美了。

D-E400的拆解和所用晶片就如上了,當年擁有過的朋友可以談談回憶。

最後羅列下1998年索尼釋出的CD機系列,沒有列出來的,請大家補充哈

D-E700 1998年1月10日

D-E800 1998年1月10日

D-E900 1998年3月21日

D-5WD 1998年3月21日

D-E400 1998年5月10日

D-F400 1998年9月10日

D-E505 1998年11月10日

D-E707 1998年11月10日

D-E808 1998年11月10日
