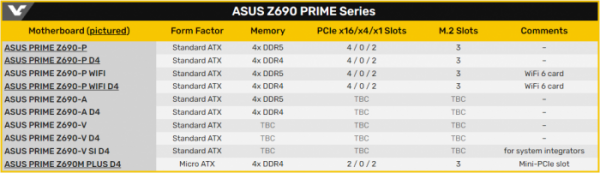

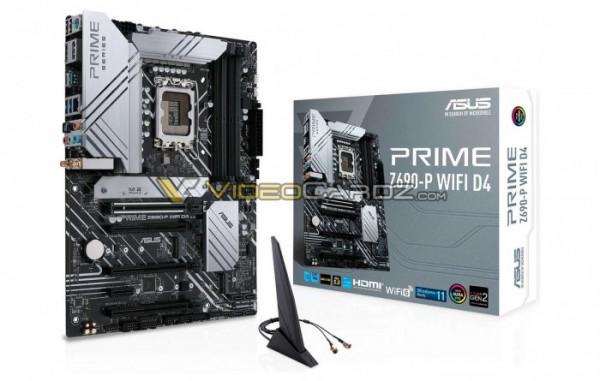

VideoCardz 剛剛分享了來自華碩的多款 Z690 主流主機板型號的產品圖片,可知其延續了 Prime 系列的家族式設計語言。四款主機板的確切型號,分別為 Prime Z690-P WiFi D4、Prime Z690-P D4、Prime Z690-P、以及 Prime Z690M-Plus D4,涵蓋了 ATX / mATX 板型和功能元件上的細微不同。

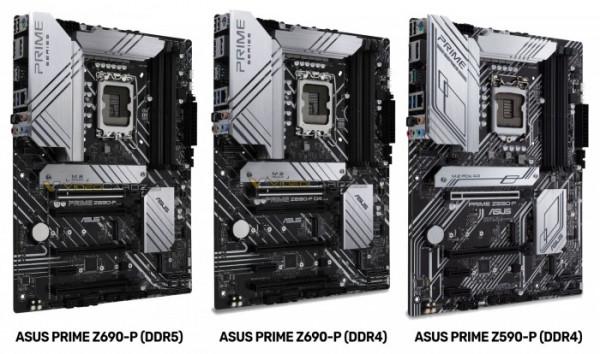

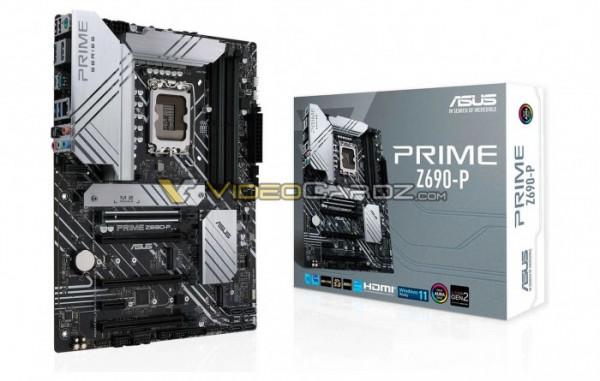

Prime Z690-P 顯然是四塊主機板中唯一支援 DDR5 記憶體的 SKU,但圖片顯示它的整體外觀設計與 DDR4 版本幾乎沒有任何區別。
此外與上一代 Prime Z590-P 系列主機板相比,Prime Z690-P 系列主要是將 CPU 插槽從 LGA 1200 換成了 LGA 1700,散熱器安裝孔位也做出了相應的調整。
最大的變化,反而是插槽佈局的調整上。可知華碩為 Prime Z690-P 系列主機板提供了不少個四個外觀為 x16 的 PCIe 插槽。
最靠近 CPU 位置的是最長支援 M.2 22110 的 SSD固態硬碟位(附帶散熱片),所以首個 x16 插槽(猜測支援 PCIe 5.0)也被挪到了對應於機箱的第二個擋板位。
有點奇怪的是第二條全長的 x16 插槽,它很可能只支援 PCIe 3.0 x4 的拆分。因為如果第一條 x16 插槽安裝了至少雙槽的顯示卡,它的位置就很容易被擠佔了。
接下來是第二條 M.2 插槽,它支援最長 2280 的固態硬碟。然後是第三條外形為 x16 的 PCIe 插槽,估計它也只支援 PCIe 3.0 x4 的拆分。
再接著是一個 x1 插槽,它與第三條 M.2 2280 固態硬碟位並排。最後是第四條外形為 x16 的 PCIe 插槽,幾乎可以肯定它也是 PCIe 3.0 x4,因為 PCIe 4.0 x4 通道更可能提供給 M.2 NVMe SSD 。
對於想要使用 PCIe x8 介面的使用者來說,其在選購萬兆(10 Gbps)網絡卡或 RAID 陣列卡等元件的時候,或許要多加註意華碩 Prime Z690-P 系列主機板的搭配。

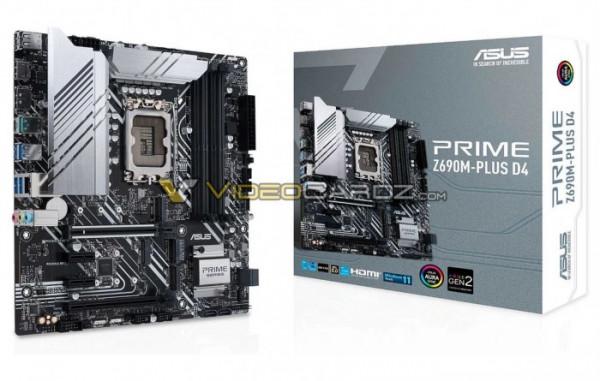

至於 Prime Z690M-Plus D4,雖然這是一張 mATX 主機板,但華碩還是努力地塞進了至少 4 條 M.2 插槽。其中一個較短的可用於 Wi-Fi 無線網絡卡擴充套件,其它幾個都是 M.2 2280 。
仔細觀察的話,你還會在主機板的 ATX 24-pin 電源介面下方看到前置 USB 3.0 / USB-C 的連線插座。此外四款 Prime Z690 SKU 的背板 I/O 介面也略有不同。
