我們在電氣工程施工過程中，經常會遇到上進線、下進線的問題。斷路器的進線端子和出線端子是否能互換？這個問題和斷路器內部結構密切相關。接下來，我們就一起了解一下！

斷路器的接線方式

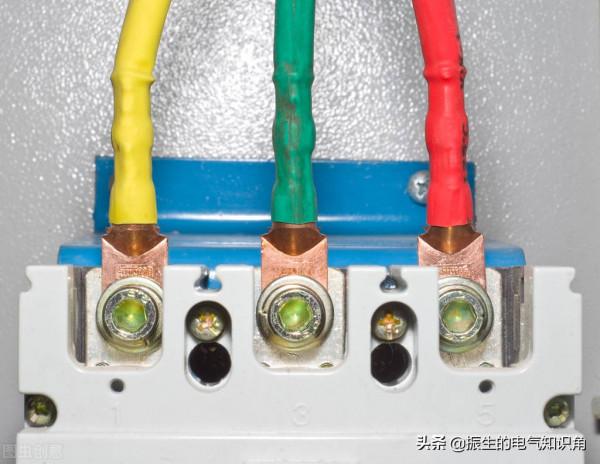

上時線，就是將斷路器標註LINE或1、3、5標誌的上面接電源線，或者無標誌時將斷路器標註“ON”的上面一側接電源；將斷路器標註LOAD 或2、4、6標誌的一側接負載，或者無標註時將斷路器標註“OFF”的一側接負載。所謂下進線，就是將本來接電源的端子改接負載，接負載的端子接電源。

上下接線不能互換的原因

對於某些型號或者應用場合的斷路器，大部分情況下要嚴格按照產品標註的位置接線，分析原因如下：

• 結構原因

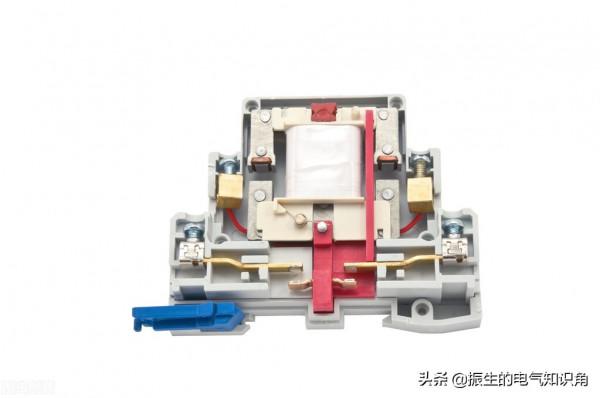

對塑膠外殼式斷路器來說，從上進線端子到出線端子依次經過如下結構：聯接板→靜觸頭→動觸頭→軟連線→保護系統（雙金屬元件或發熱電阻元件和電磁鐵系統）→連線板；而下進線依次經過如下結構則是：電源線→連線板→保護系統→軟連線→動觸頭→靜觸頭→連線板。

下進線時，如果開斷短路電流，電弧雖然大部分進入滅弧室，但總有一部分帶電的遊離氣體向動觸頭連線部分移動，某相的遊離氣體與相鄰相帶電體接觸，就可能發生相間短路。另一方面，斷路器即使成功地開斷短路電流，但因是下接線，保護系統、軟連線、公共轉軸一直處於電源電壓下（儘管無電流流過），將使絕緣件老化，也可能產生相間爬電等事故。

• 恢復電壓的原因

所謂恢復電壓是指斷路器開斷短路電路的過程，加在動靜觸頭之間的電壓。只要電弧經過拉長和驅入滅弧室，使其受冷卻，提高電弧電阻和電弧電壓，且電弧電壓大於恢復電壓時，電弧才能被熄滅。恢復電壓分有穩態恢復電壓和暫態恢復電壓兩種。暫態恢復電壓有兩個重要引數就是振盪頻率f和過振盪係數r，f和r越大，觸頭間的電壓增大速度也越高，電弧的熄滅就更困難。而振盪頻率f則與線路的電感、電容和電阻有很大的關係。下進線因為有一大串的元件，電感、電容，電阻相對於上進線要高很多（上進線僅是流過連線板和靜觸頭），所以它的暫態恢復電壓也高很多，熄滅電弧很困難，常常引起擊穿而電弧重燃。

部分斷路器既能上接線又能下接線的原因

部分斷路器之所以既能上進線又能下進線，是因為觸頭的開距（動靜觸頭的斷開距離）較大，相間距離大並採取一些隔離和加大絕緣措施，每相用塑膠結構隔離或形成獨立小室，解決可能會導致相間短路及暫態恢復電壓大的問題。某些塑殼式斷路器，因採用雙斷點或是短路分斷能力有很大的裕度，所以既能上進線又能下進線。

能夠既上進線又可下進線的斷路器，它的結構特點是：動靜觸頭，滅弧系統與操作機構和保護系統是分開的，或者觸頭系統採取主觸頭和弧觸頭結構。

反接線的危險因素

反接（下進線）後，還可能引起觸電危險。因為一般人按習慣，總認為手柄上端（ON）是接電源，下端（OFF）是接負載。儘管斷路器是分閘的，但如果有不瞭解情況人以為負載端沒電壓，去觸控時，就可能受電擊（反接負載端有電壓）。

有必要提及帶過載、短路保護的電子式剩餘電流動作斷路器（漏電斷路器）的接線，它們也只能上進線。這是因為電子式剩餘電流動作斷路器的脫扣線圈是裝在靠近負載側，上進線時，脫扣器線圈在發生漏電時，它使斷路器跳閘，因為動靜觸頭開啟，動觸頭處無電壓；如果現在改為下進線，發生漏電動作後，斷路器分閘，從原負載端（因下進線負載端成了電源端），至脫扣器線圈及動觸頭處均有電壓，如果線路電壓有浪湧現象等故障，就會燒燬線圈，使剩餘電流動作斷路器失去應有的功能。

反接線的影響

只有在試驗結果表明上下進線的短路分斷能力一樣時，才可下進線，對於只允許上進線的斷路器，如果一定要下進線連線，就只有降低短路分斷能力了。

一般的經驗數字是：短路分斷電流Ic≤20kA時，短路分斷能力降20％；短路分斷電流＞20kA時，短路分斷能力降30％左右。

注意：下進線要降低的是短路分斷能力，而不是它的額定電流。
