本文約3500字配圖80張閱讀時間約3到6分鐘。
本文主要分三部分
1、震華500型萬用表的相關歷史背景
2、震華500型萬用表的內外細節展示
3、三代萬用表細節對比
[心]曾幾何時我們積極向上，我們刻苦鑽研學習無線電並樂在其中！雖然過程中很多辛/酸……但是無線電給我們帶來的精神愉悅是人生中刻骨銘心的回憶！是礦石收音機，是電晶體收音機，是電子管收音機，是廣播情懷！
引用無線電雜誌封面
五六十年代、六七十年代或者八十年代那個時候很多少年都有一個無線電夢（現在的少年都不喜歡這東西了），他們都希望自己能夠親手裝一部屬於自己的收音機。但是從事無線電活動我們不得不提到萬用表和電烙鐵，它們是無線電活動最基本必備的工具。好搭檔好兄弟！今天主要講述萬用表的故事。透過老物件收藏品我們可以看到當年的生產工藝以及追求產品精益求精的那種精神。在今天電子科技發達的時代看來很多當年優良傳統和工藝仍然值得我們學習！
無線電的神奇之處在於用各種五顏六色的零件按照電路圖用彩色的電線連線起來，組裝好接上電就能夠接收到電臺節目了新聞、廣播劇、相聲、評書等等。
一、震華萬用表的相關歷史：
說到震華不得不提到震亞，既公私合營震亞電錶廠，當時廠址在上海建中路。按照公私合營的時間約為1956-1964年。震亞具體哪一年開始不詳。
前幾年有部電視劇，就是獲得2019年中國電視劇白玉蘭獎的《正陽門下小女人》把1956年的公私合營，進行了浪漫主義的演繹……該劇由蔣雯麗、倪大紅主演，從女性創業者的視角，講述從建國後至改革開放後幾十年的人生故事。在這個過程中，將公/私/合/營、大/躍/進、三/年/自/然/災害、艱/辛的探索一一呈現在人們眼前。
引起網路

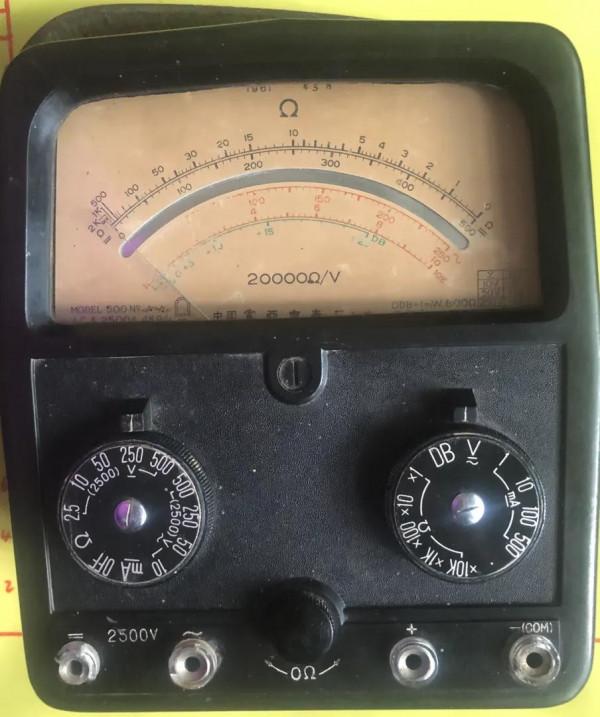

當時震亞是我國生產的第一代500型萬用表如下圖：1961年震亞500型萬用表。
1961年震亞500萬用表
下圖：震亞1962年500型萬用表。
1962年震亞500萬用表
下圖：1962年震亞500萬用表內部。
由於是第一代500型萬用表，因此內部工藝只能說是還算好吧。
震亞500萬用表內部
約1962年左右改名為公私合營震華電器廠，當時工廠在上海武夷路。
隨著公私合營逐步退出歷史舞臺，約在1963年公司改名為上海震華電器製造廠（取消了公私合營）。
大約1967年上海震華改名為上海遵義
1974年上海遵義又改名為上海第四電錶廠就是“星牌”，現在已經叫有限公司了。
好了，有關震華的前世今生我們就先說到這裡。
二、震華500型萬用表內外細節展示
[心]今天我們再分享一款500型萬用表，就是來自上海震華電器廠在1963年生產的500型萬用表。（中間那個遵義500之前有分享過喜歡的朋友可以點我頭像檢視）

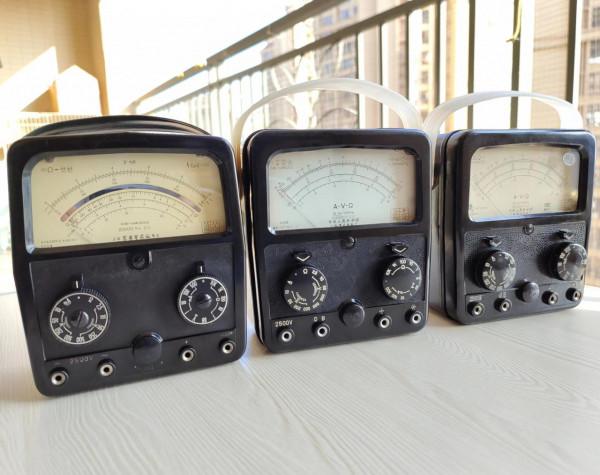

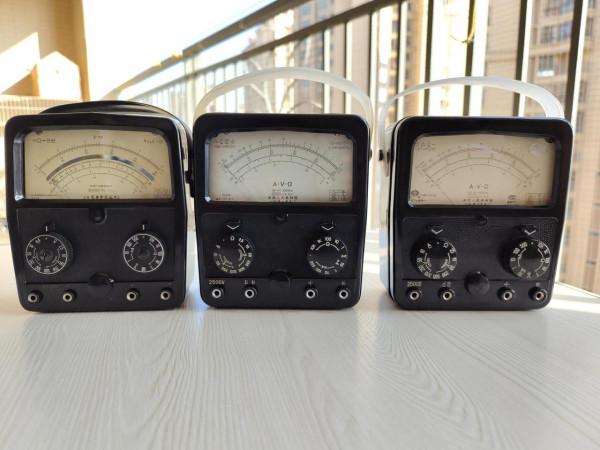

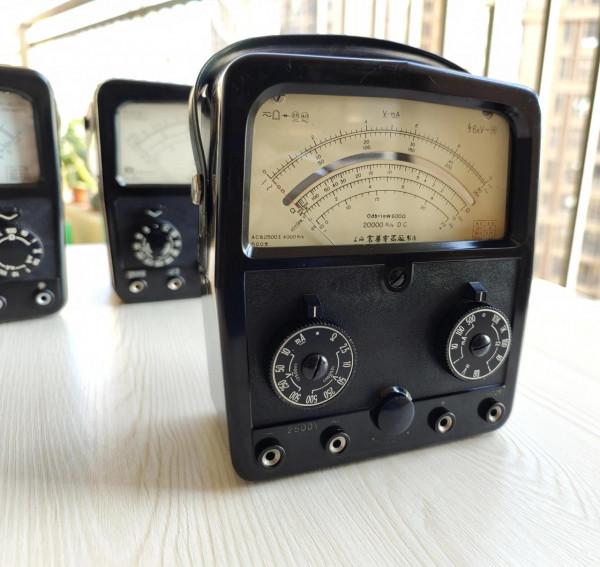

左邊為1963年的震華，中間為1972年的遵義，右邊為2000年6月的星牌。
大家都排好隊了開始點名了……[大笑]
排列直一點，立正！稍息……
總體造型都延續歷史看起來都差不多。下面開始展示震華500型萬用表的細節。

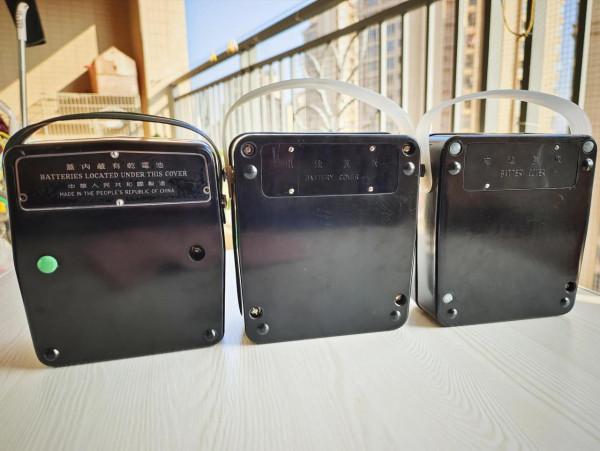

電池蓋為銅質加電鍍工藝，整體厚實工藝精良，歷經58年了今天看來依然光亮。
陽刻字型併為繁體字。

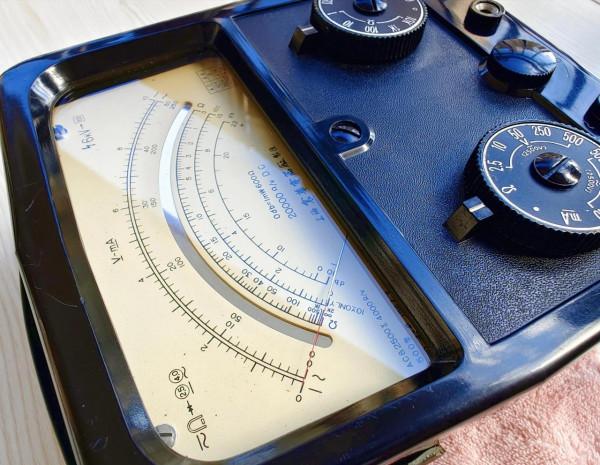

錶盤微微發黃，說明是老貨無疑！
左邊旋鈕小圓點檔位為表頭短路檔位，防制運輸時候增加表頭阻尼負荷，不讓其大幅度晃動。右邊旋鈕小圓點為線路開路檔位。防止誤測。

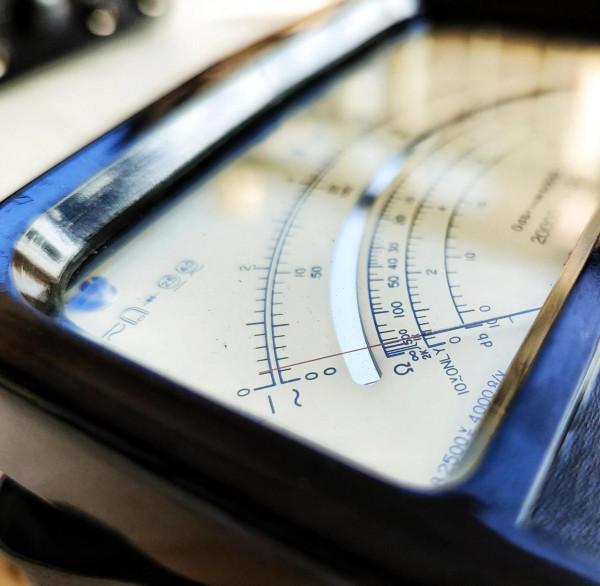

錶針為鋁質材料，錶針的前段並在刻度線位置被植入玻璃材料並有紅色漆（鋁針前段為空心結構）。力求針尖細，針尖紅，這樣便於讀數精確。再往後的表再也沒有使用這種高成本都錶針，理由是生產成本高不良率高，過大的震動容易斷裂。
反射鏡也不是普通的玻璃，據萬用表收藏愛好者說，裡面反射鏡面是銅質材料並加以電鍍成亮面，不像玻璃水銀鏡那種受潮易老化脫落。
錶盤為鋁錶盤加白漆黑字。
字跡清晰可見。

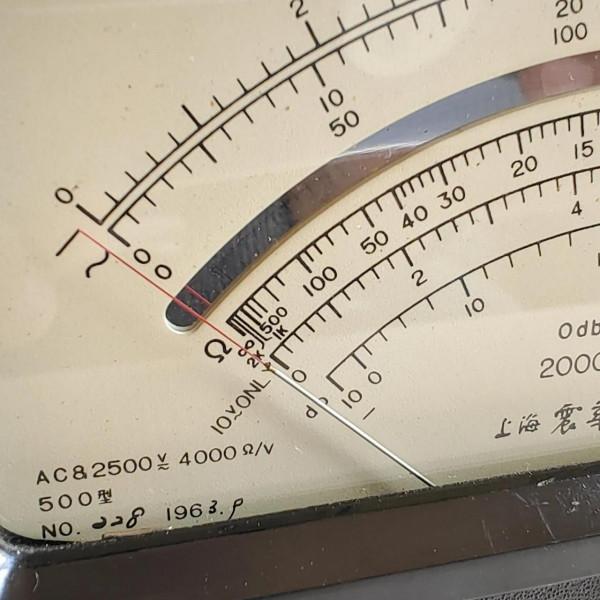

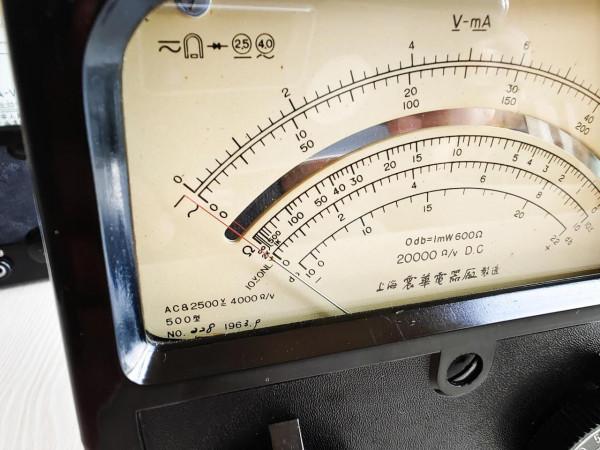

生產日期為1963年9月，編號為228，距今已經58年了！

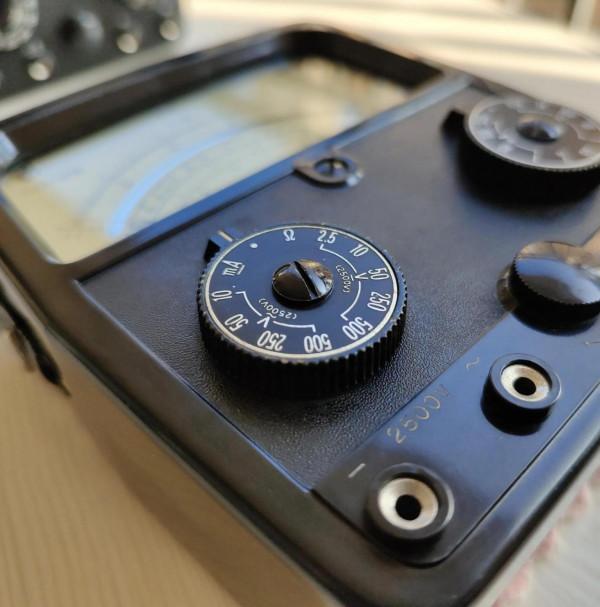

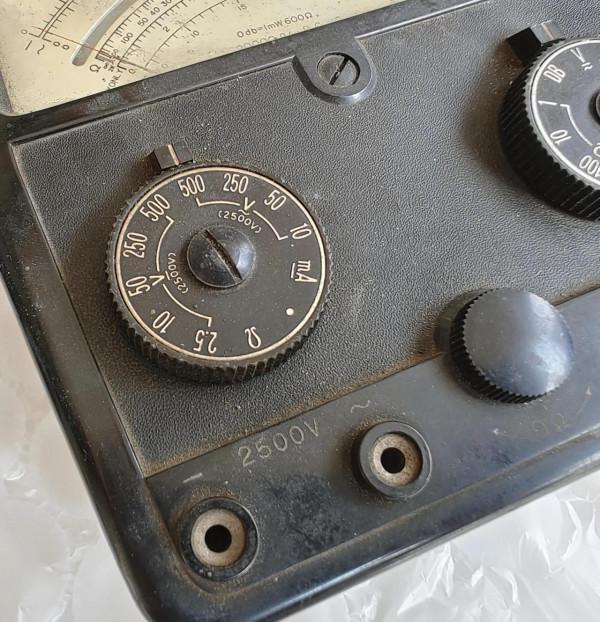

檔位旋鈕數字盤和電池後蓋一樣的銅材質加電鍍，數字就是陽刻加電鍍色，因此很難磨損掉數字。
上圖遵義為電木材料陰刻數字加白漆，生產成本會低一些。

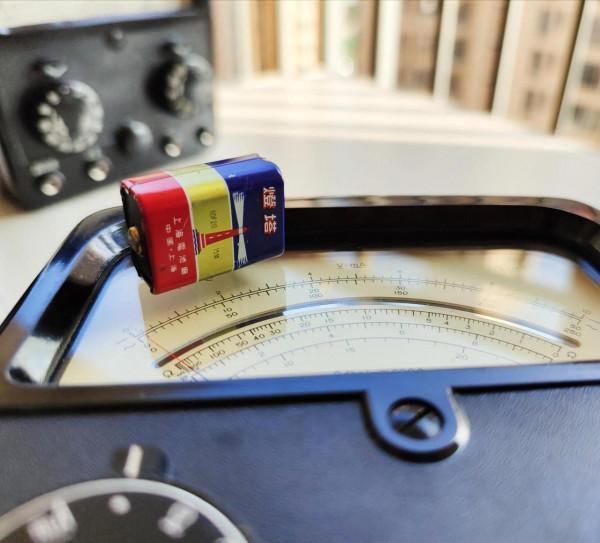

表從別人那裡收過來裡面就有個燈塔牌15V疊層電池，由上海電池廠製造。裡面還有一點點電。
錶盤玻璃沒有劃傷非常難得。
此表整體磨損非常小使用頻率極低。經過測試精度依然很不錯！[贊]
[心]此處插入一段沒有收拾搭理出來的樣子。

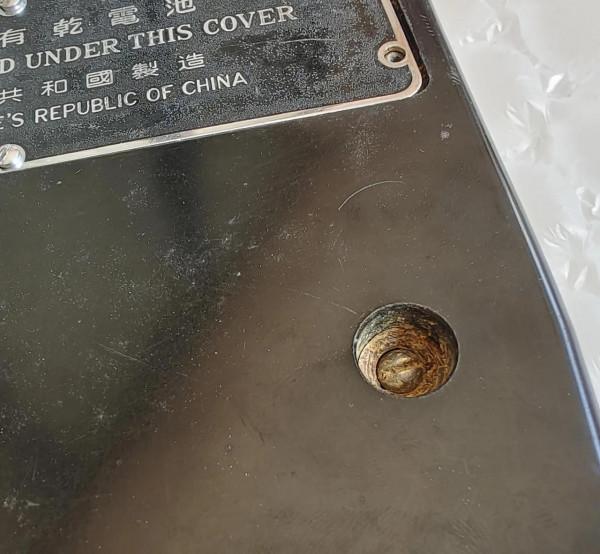

下面看下剛剛拿回來的樣子，螺絲封固只拆到一半，由於後蓋太緊，密封膠條和殼子有粘連現象，原主人並沒有開啟。我拿回來也是廢了好大力氣各種角度方式才掰開。又不敢用東西撬，怕撬裂殼子，電膠木材料很脆弱，脆性很高。但是電膠木的絕緣效能非常好！

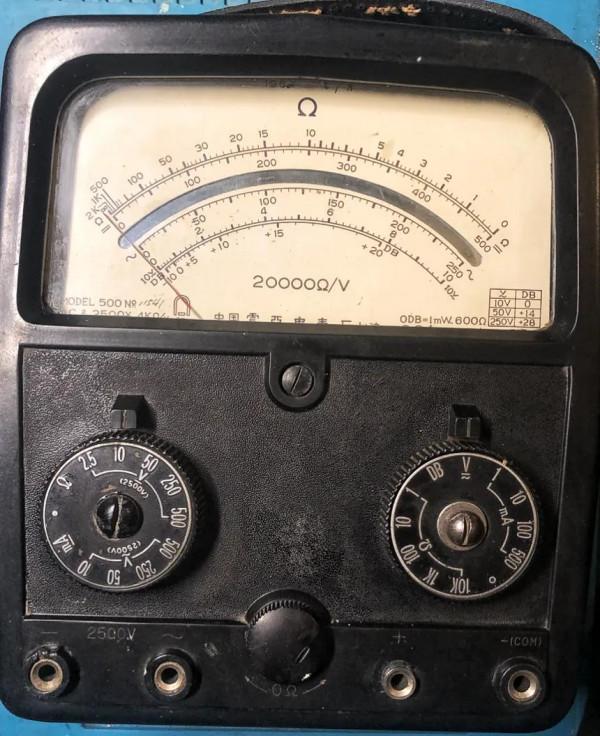

整個面很多灰塵。
錶盤也是灰塵帶點油汙的樣子。
看這樣子是不怎麼好看，有點像百年修理鋪出來的。[大笑]但是仔細看底子不錯，收拾出來肯定不錯。
少許輕微刮花。由於太過老舊看起來，幾乎沒幾個人能看得上，因此它需要一個懂她的人……[害羞]
下面拆開看一下。

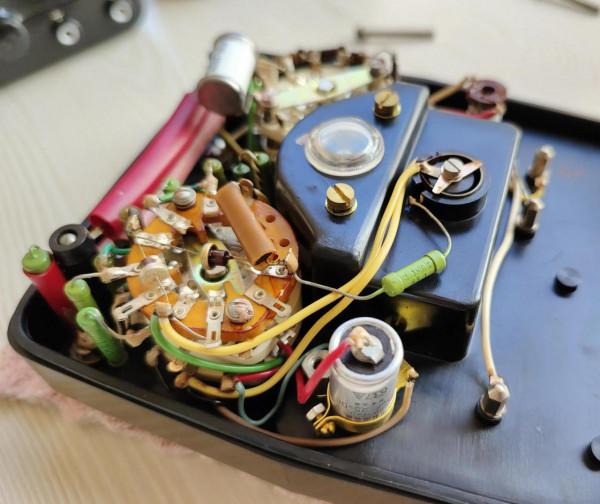

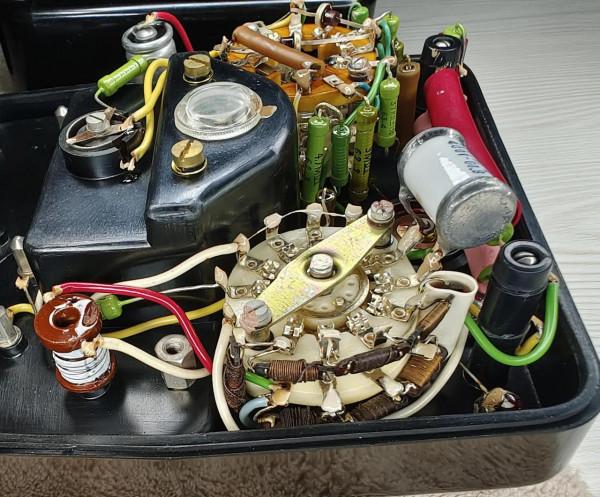

這個表從出廠就沒有拆開過，加上有密封膠條，因此內部非常的乾淨，幾乎可以用一塵不染來形容。[愛慕]各種螺絲已經金屬件沒有一點兒氧化。

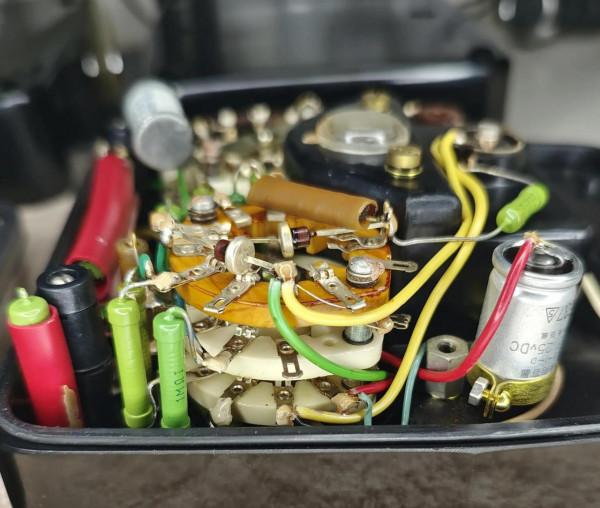

手指頭那麼粗的瓷管油浸電容器。紅色塑膠管裡面是大體積綠袍電阻幾個串一起用來測量高壓。
綠袍電阻器，很長那種造型。
63年7月份的單軸電容器，這種電解電容比較少見。
外殼為負極，容量為20uF-25V，有點像軸向電容器。
放大點看。
兩個二極體也是比較老的樣式。

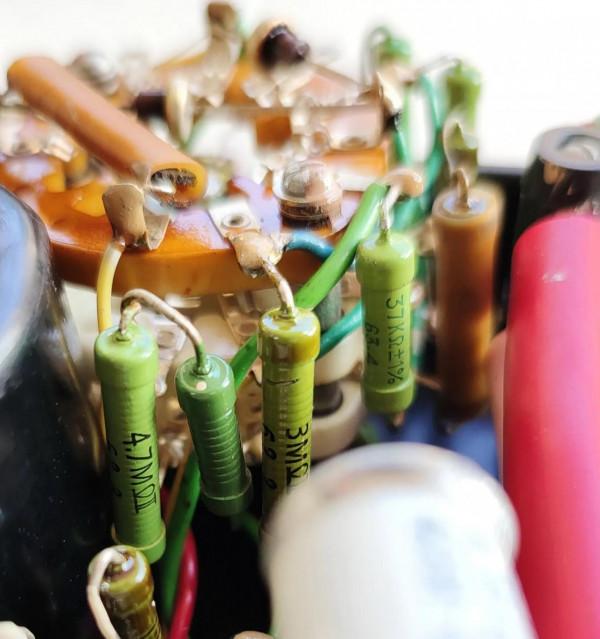

綠袍電阻器都寫著阻值和生產日期。
顯示為63年4月阻值37KΩ±1%
這個方向再看一下二極體。
整體採用搭棚焊接。二極體旁邊棕色塑膠套管裡面也是個線繞電阻。
7個線繞電阻器。
都是搭棚焊接。

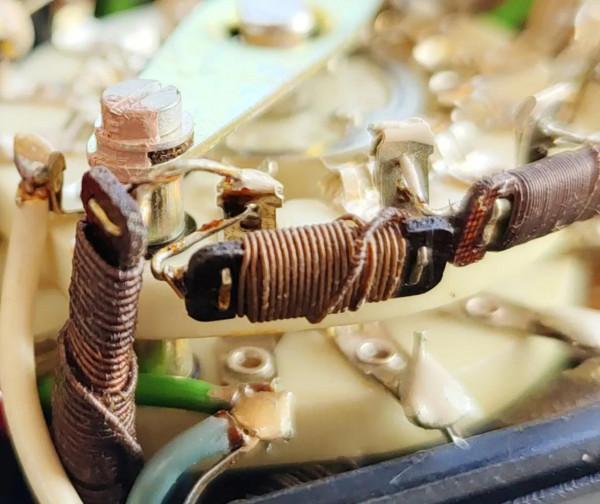

繞線電阻絲還有絕緣材料纏繞類似，和後來的康銅絲電阻器不同。繞線電阻適合製作小阻值的高精度電阻，又能透過一定的電流，因此比較適合電流檔使用。普通繞線電阻器含有一定的電感量。還有一種無感繞線電阻器，無感的繞法比較麻煩，分為十字繞法、雙線並繞或正反繞等。
這個大的不知道是不是繞線電阻
左邊大的獨立的固定在一邊。

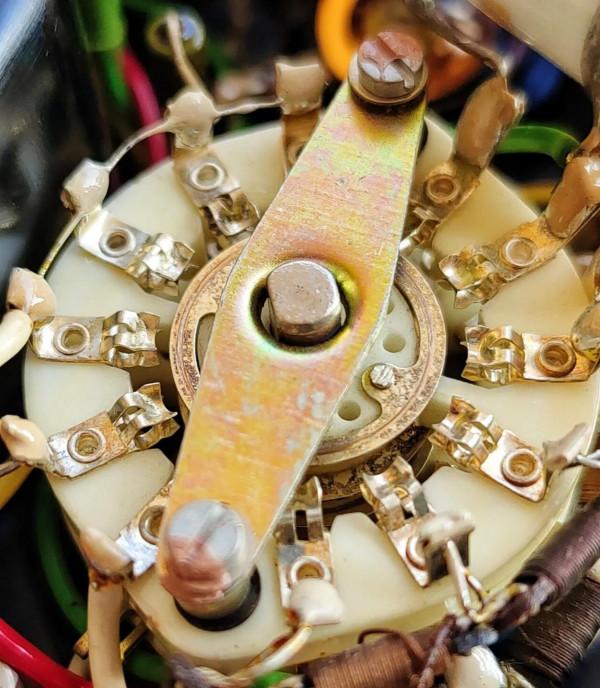

鍍銀的波段開關
金黃色的調零電位器。軸的那個固定螺絲也點了漆。

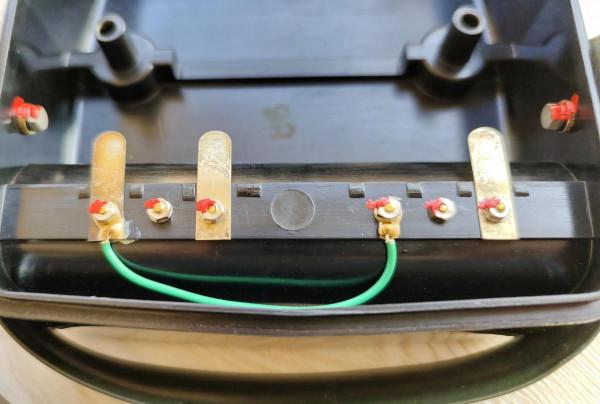

螺絲大都點了漆，用於後期檢查螺絲是否跑位轉動等。這個螺帽是否跑位的處理和檢查方法在科技發達的今天依然延用這個技術。比如汽車發動機倉裡面的螺絲大部分都用這種方法，雖古老但是好用！

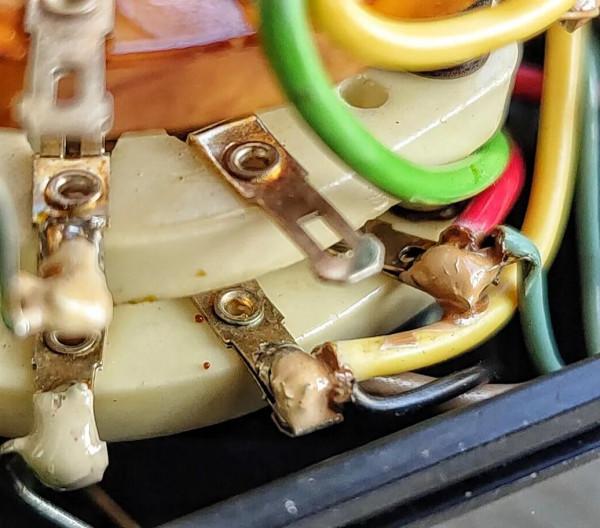

所有焊接的焊盤全部用漆封固主要用於抗氧化。
以前都是人工點的漆一個一個焊點處理。

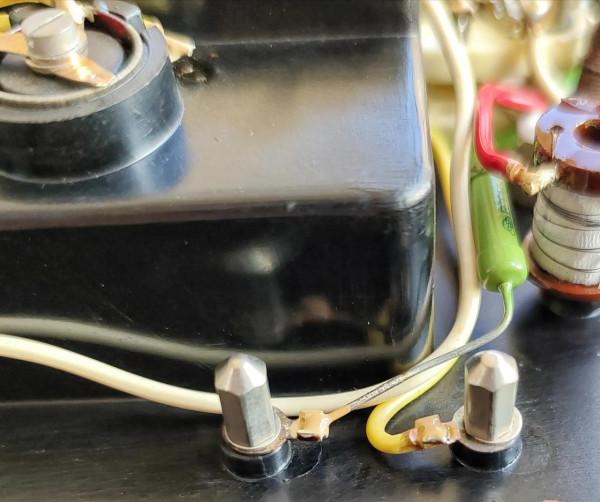

接線耳也點了漆。
三、三代萬用表細節對比

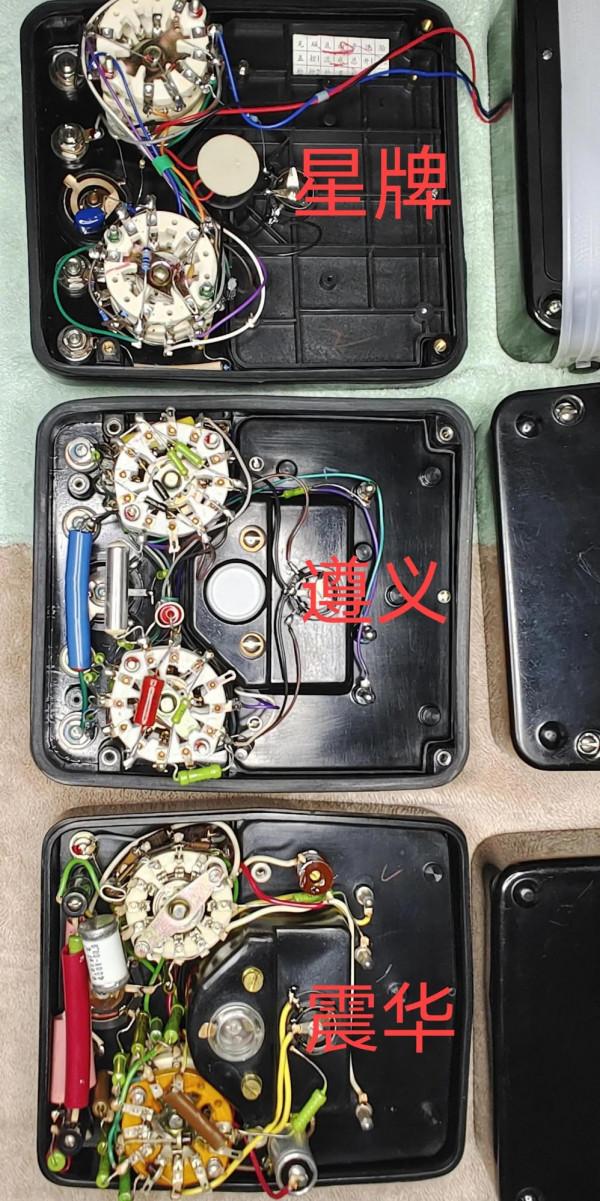

上圖中：
上面是星牌（內磁表頭）1.1Kg
中間是遵義（外磁表頭）1.7Kg
下面是震華（外磁表頭）1.7Kg
上圖是震華表內部。波段開關為陶瓷材料。

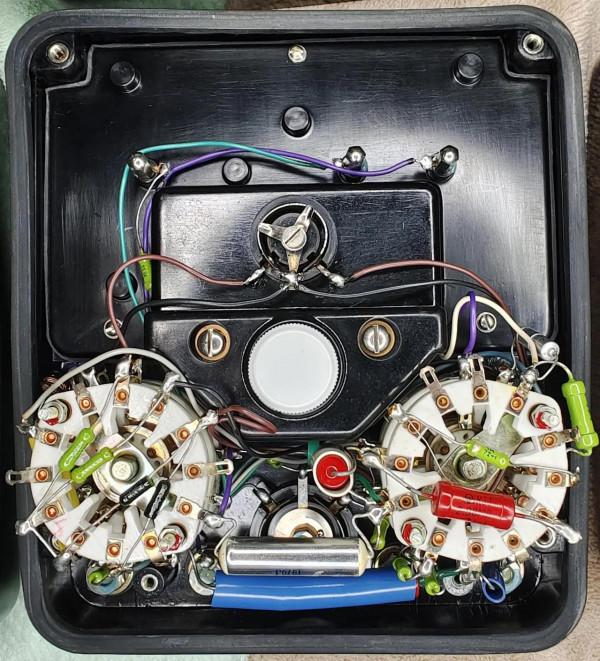

上圖是遵義表內部。波段開關為陶瓷材料，絕緣效果好。

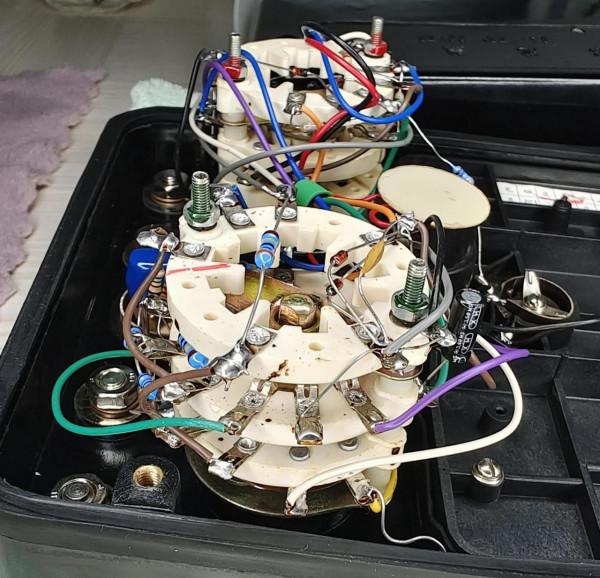

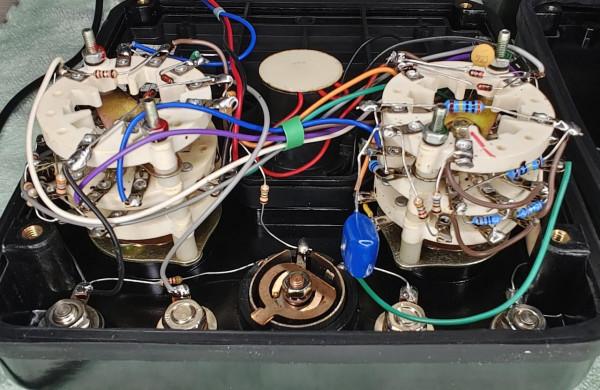

上圖為星牌表內部。已經開始大量使用體積和功率更小的色環電阻器了。波段開關為塑膠材料，材質像是尼龍。提手螺絲也由金屬改為塑膠了。
上圖震華側面
上圖遵義側面，採用一個軸向電容。
上圖星牌側面：電阻和導線很隨意而且凌亂，很多長的電阻引腳也沒有套塑膠套管。
上圖震華側面
上圖遵義側面，焊盤都已經沒有點漆了。
上圖星牌側面
上圖震華側面，波段開關上有7個加1個。左側那個可能也是。
上圖遵義側面，6個康銅絲線繞電阻器。
上圖星牌側面，兩個線繞電阻器。
上圖震華電池倉，左側為15V電池（用於電阻檔位高阻檔），右邊為2號1.5V電池。（白象電池也是上海的品牌）
上圖遵義電池倉，左側為疊層9V電池（用於電阻檔位的高阻擋）。右邊為2號1.5V電池。電池倉為塑膠蓋。
上圖星牌電池倉同震華。
震華電池倉還有固定電池防制晃動的金屬夾片。

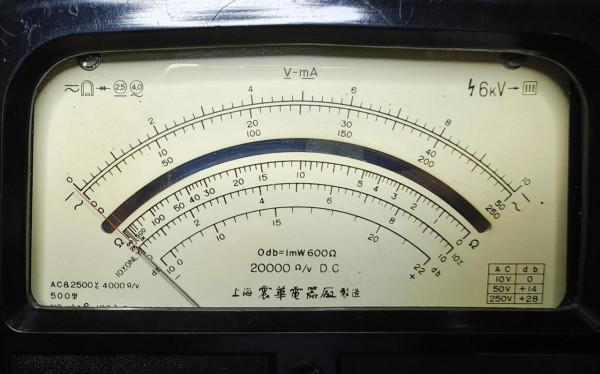

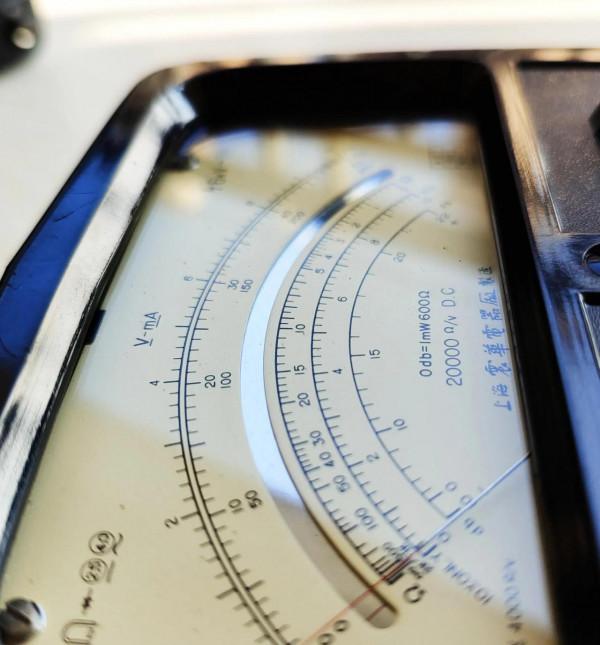

仔細看上圖震華的錶盤直流和交流刻度線不同。電阻檔位刻度線在中間一排，一共有5條刻度線。直流精度2.5級。

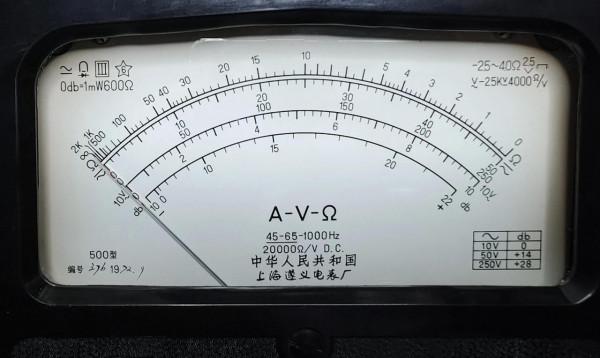

遵義電阻檔位在錶盤最上面。一共4條刻度線。除了10V交流檔獨立刻度線，其它電壓直流和交流共用刻度線。

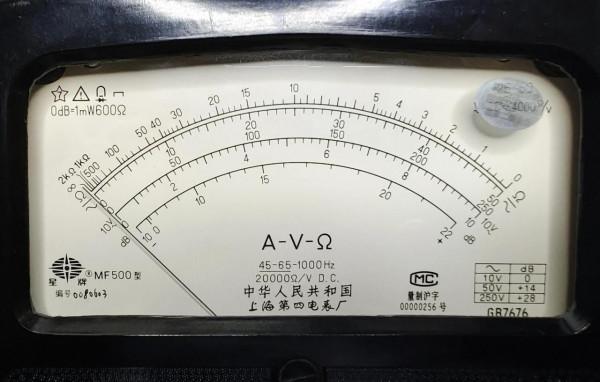

星牌同震華一樣。
上圖震華的錶針前段為玻璃錶針。
上圖遵義微鋁質標準刻度線處壓扁處理，為了使錶針更細。
上圖星牌為碳纖維錶針。
三款萬用表三個時代（中間還隔兩代按十年為一代的話）工藝大不相同。其中72年的遵義也算製作精良。2000年的星牌已經工藝縮水很多，

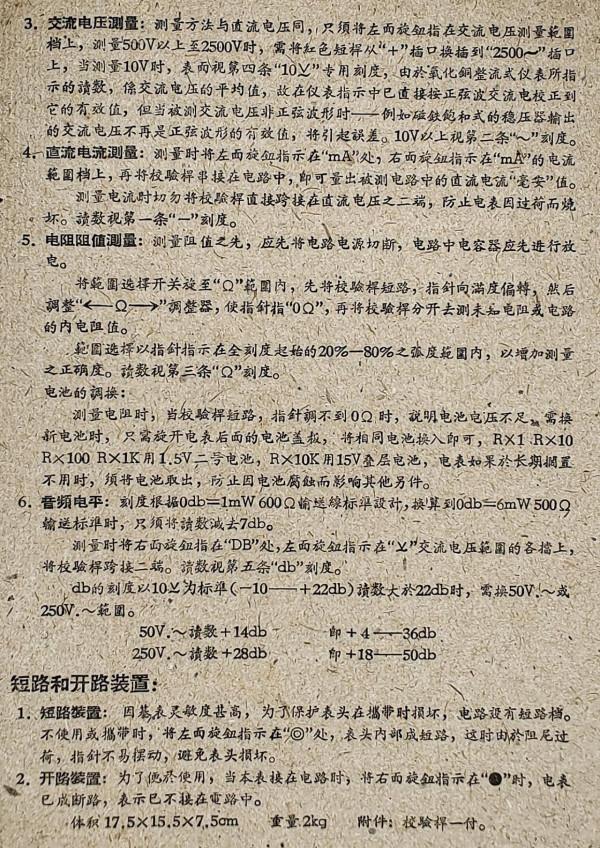

萬用表參考說明書：
紙張是以前粗糙的那種草紙。
參考電路圖
