相信各位讀者這段時間已經看過了不少新一代PCIe 4.0 SSD的評測,這些新產品最大的特色是藉助升級的主控晶片、快閃記憶體晶片,SSD的最大傳輸速度逼近或達到7000MB/s,較去年在5000MB/s左右徘徊的第一代PCIe 4.0 SSD有了很大的提升,有一些廠商甚至用7000這個數字來作為自己產品的型號。不過現在來看將7000作為彰顯SSD優越效能的數字似乎還低了一點,因為近期一款新型PCIe 4.0 SSD的標稱最高速度達到了7500MB/s,而且其主控晶片、快閃記憶體晶片、記憶體顆粒還全都採用了國產產品,是第一款全國產的PCIe 4.0 SSD。它就是來自嘉合勁威旗下的阿斯加特AN4 PCIe 4.0 SSD,那麼這款國產PCIe 4.0 SSD為何擁有優於同類產品的最高傳輸速度,它的綜合性能表現到底如何?
產品規格
介面:PCIe 4.0 x4
主控:英韌IG5236
快閃記憶體:長江儲存128層3D NAND TLC
快取:1GB(1TB)
可選容量:1TB
板型:M.2 2280
耐久度:700TBW(1TB)
質保時間:5年
參考價格:999元
新型國產主控、高效能國產快閃記憶體!
阿斯加特AN4 PCIe 4.0 SSD硬體解析
與其他PCIe 4.0 SSD相比,阿斯加特AN4 PCIe 4.0 SSD最大的不同就是擁有更高的連續讀寫速度。其標稱讀取速度可達最高7500MB/s,連續寫入速度最高可達5500MB/s。而目前即便是新一代PCIe 4.0 SSD,其最高標稱傳輸速度一般也只有7000MB/s。廠商之所以敢為這款產品標出如此高的數值,原因就在於它採用了最新的國產主控與國產晶片。

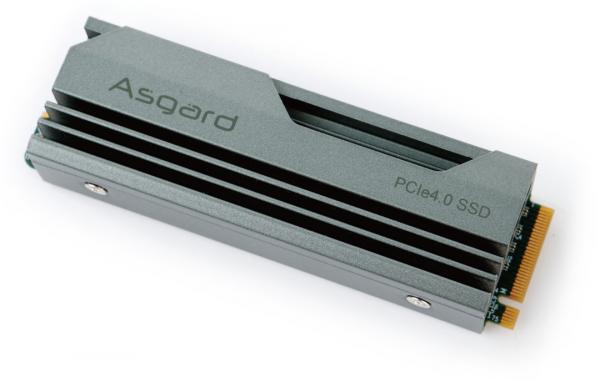

當然由於PCIe 4.0 SSD的發熱量很大,首先阿斯加特AN4 PCIe 4.0 SSD配備了厚重的鋁合金散熱器,並透過雙面導熱設計,將SSD正反兩面都密封在散熱器中。同時SSD散熱器的內部配備兩片導熱係數達39W/(m·K)的矽矽脂與SSD正反兩面的各類晶片緊密接觸,從而高效地匯出廢熱。為了提升散熱效率,這款散熱器配備了散熱面積為8cm²的大面積散熱片,輔以獨特的階梯式通風管道設計,可以有效降低固態硬碟的工作溫度。
阿斯加特AN4 PCIe 4.0 SSD 1TB由正反兩塊散熱片、一塊M.2 2280板型的SSD組成,散熱片上都配備了導熱係數達39W/(m·K)的矽矽脂,可與晶片緊密接觸。
優秀的散熱設計也使得阿斯加特AN4可以配備高效能的國產PCIe 4.0主控晶片——英韌IG5236。英韌IG5236由英韌科技(上海)有限公司為半導體晶片設計公司打造,從傳統主控廠商來看,英韌似乎是個新面孔。畢竟說到SSD主控我們首先想到的是群聯、SMI慧榮、英特爾、MARVELL等廠商。而且SSD主控的研發難度並不低,其內部實質上是一顆架構複雜的處理器,那麼英韌是如何突然“冒”出來的?我們也對英韌科技的管理層進行了一番瞭解。
原來英韌科技的創始人吳子寧博士在創立英韌科技之前,就是Marvell美滿電子科技的全球首席技術官(CTO),而英韌科技的聯合創始人賴的是先生此前也曾任東芝美國高階研發總監、美滿科技高階研發經理。此外其他幾位副總裁也均來自業內知名的儲存公司,並曾擔任要職。所以雖然在SSD主控領域,英韌科技是個新品牌,但在技術實力上,顯然英韌科技並不弱,就如這款英韌IG5236。
該主控採用先進的12nm FinFET CMOS製造工藝,支援PCIe 4.0 x4、NVMe 1.4等最新技術規格,可管理容量最高達8TB的快閃記憶體。同時IG5236支援獨立快取,可使用資料匯流排位寬為(32+8)位或32位的DDR SDRAM。效能規格上,英韌IG5236支援8通道讀寫,可透過ONFI 4.2或Toggle 2.0/3.0/4.0介面,支援MLC、TLC和QLC NAND等各類快閃記憶體。
英韌IG5236 PCIe 4.0x4 8通道主控晶片,支援PCIe 4.0 x4、NVMe 1.4等最新技術規格。
安全性方面,英韌IG5236採用包括AES、國密標準SM2/3/4、SHA、RSA、ECC、CRC和端到端資料保護在內的多種資料加密和保護機制,實現了高級別的資料安全規格。同時英韌特有的ECC技術則可以大幅改善資料持久儲存的能力,為SSD解決方案提供更好的可靠性和更高的效能。
當然僅僅只有主控晶片是遠遠不夠的,相對於以往採用長江儲存64層堆疊顆粒的國產SSD,阿斯加特AN4的另一大升級是採用了長江儲存生產的Xtacking 2.0架構128層3D NAND TLC顆粒,這款顆粒的編號為X2-9060。與64層堆疊顆粒相比,它大幅提升了儲存密度,每顆裸晶片的儲存容量達到512Gb,而64層堆疊顆粒每顆裸晶片的儲存容量只有256Gb。在本次測試的阿斯加特AN4 PCIe 4.0 SSD 1TB產品上,它總共板載了四顆X2-9060顆粒,單顆容量為256GB。
長江儲存生產的Xtacking 2.0架構128層3D NAND TLC顆粒,快閃記憶體的IO介面速度從800MT/s大幅提升到1.6GT/s,效能獲得了明顯升級。
更值得一提的是,X2-9060顆粒的理論效能也實現了成倍的提升,其快閃記憶體介面從64層堆疊顆粒的ONFI 4.0升級到了ONFI 4.2,這也讓快閃記憶體的IO介面速度從800MT/s大幅提升到1.6GT/s。這個介面速度不僅遠超上代國產64層顆粒,與其他第二代PCIe 4.0 SSD相比也毫不遜色。目前其他品牌的第二代PCIe 4.0 SSD多采用96層堆疊的快閃記憶體顆粒,其IO介面速度大多隻有1.2GT/s。這也是阿斯加特AN4標稱最高速度可達7500MB/s,而其他第二代PCIe 4.0 SSD標稱最高速度只有7000MB/s的關鍵原因。
快取方面,我們此次測試的阿斯加特AN4 PCIe 4.0 SSD 1TB產品按1∶1000的比例配置快取,即1GB容量對應1MB快取,所以這款SSD板載了兩顆共1GB容量的南亞DDR4 2666記憶體顆粒作快取,用於存放記錄資料位置的FTL對映表。目前作為全國產PCIe 4.0 SSD首發產品,阿斯加特AN4 PCIe 4.0 SSD暫時只有1TB容量供使用者選擇。
採用南亞DDR4 2666記憶體顆粒作快取
質保方面,阿斯加特AN4 PCIe 4.0 SSD擁有5年質保加可寫容量的質保政策(以先到為準),其1TB容量產品的質保可寫容量為700TB,而常見的普通1TB TLC SSD的質保可寫容量只有約600TB左右,甚至更低,說明廠商對長江儲存顆粒的品質還是相當有信心的。
阿斯加特AN4 PCIe 4.0 SSD 1TB擁有一顆英韌IG5236 PCIe 4.0主控晶片,四顆長江儲存128層堆疊TLC快閃記憶體晶片、兩顆南亞記憶體顆粒(用於快取)。
阿斯加特AN4 PCIe 4.0 SSD的主要技術特性
我們如何測試
測試平臺
處理器:AMD銳龍 9 5950X
記憶體:DDR4 3600 16GB雙通道
主機板:ROG CROSSHAIR Ⅷ DARK HERO
電源:ROG THOR 1200W
SSD:阿斯加特AN4 PCIe 4.0 SSD 1T
接下來我們首先採用AS SSD Benchmark、CrystalDiskMark、Anvil's Storage Utilities等基準軟體測試了SSD在軟體預設設定下的效能,同時我們還會使用軟體所能設定的最大測試容量,以測試SSD在大容量檔案傳輸時是否會出現掉速現象。此外我們還會搭配支援PCIe 4.0技術的WD_BLACK SN850 1TB進行檔案傳輸,考察SSD實際的檔案讀寫效能。程式應用效能上,我們則會透過模擬實際應用的PCMark 8、PCMark 10儲存效能測試,以及三款遊戲的啟動時間進行考察。最後,我們還會採用HD TUNE PRO進行全盤讀寫測試,考察SSD在長時間寫入後的效能衰減情況。
傳輸速度逼近7500MB/s!
基準效能測試

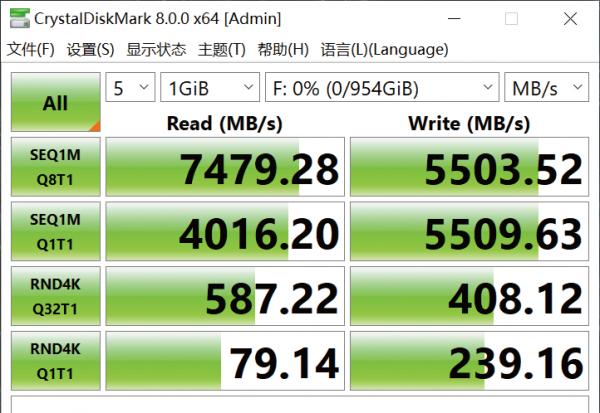

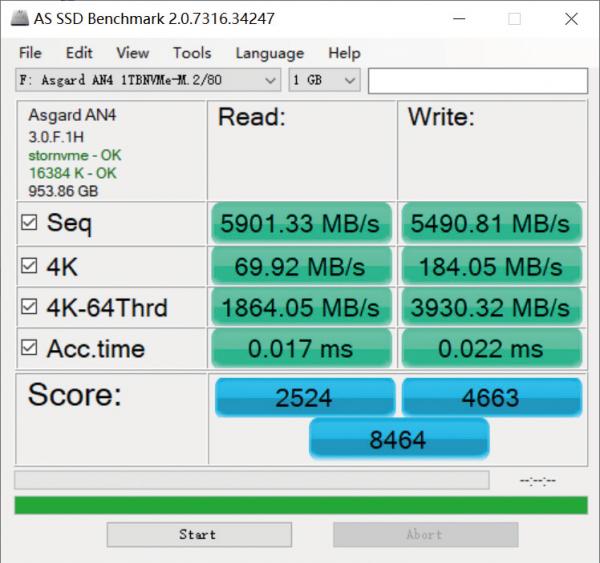

預設1GB容量測試
測試點評:從基準測試來看,長江儲存128層堆疊的TLC快閃記憶體顆粒憑藉1600MT/s的介面速度顯然發揮出了巨大的威力,雖然沒有達到標稱的7500MB/s,但其7479.28MB/s的連續讀取速度也鮮有對手能夠匹敵,這也是目前《微型計算機》評測室所測過連續讀取速度最高的產品。在我們之前的測試中三星980 PRO的最高傳輸速度還不到7000MB/s,WD_BLACK SN850的最高傳輸速度也不到7100MB/s。新型國產主控與國產快閃記憶體的結合令國產PCIe 4.0 SSD有了不小的突破,在一些指標上已經擁有領先國外同類產品的水平。而在其他效能測試上,它的連續寫入效能與三星980 PRO、WD_BLACK SN850相比還略有優勢。這兩款國外品牌PCIe 4.0 SSD的最高寫入速度都難以達到5500MB/s的水平。
不過在隨機讀寫效能上,包括高佇列深度、多執行緒環境下的隨機4K效能,以及低佇列深度、單執行緒環境下的隨機4K效能,阿斯加特AN4 PCIe 4.0 SSD與國外同類產品還有一定的差距。如三星980 PRO在AS SSD Benchmark中的隨機4K讀取效能可達21370 IOPS,而阿斯加特AN4 PCIe 4.0 SSD在該項測試中的效能為17899IOPS。在CrystalDiskMark隨機4KQ1T1讀取效能測試中,WD_BLACK SN850的成績在87MB/s左右,阿斯加特AN4 PCIe 4.0 SSD的成績則低了約8MB/s。
基準軟體最大容量測試

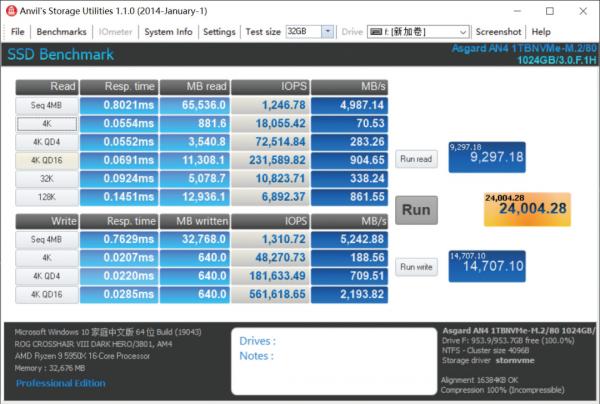

測試點評:接下來我們還在基準軟體可設定的最大容量下對阿斯加特AN4 PCIe 4.0 SSD 1TB進行了測試,在AS SSD Benchmark中測試容量為10GB,在Anvil's Storage Utilities中測試容量為32GB,在CrystalDiskMark中,測試容量為64GB。

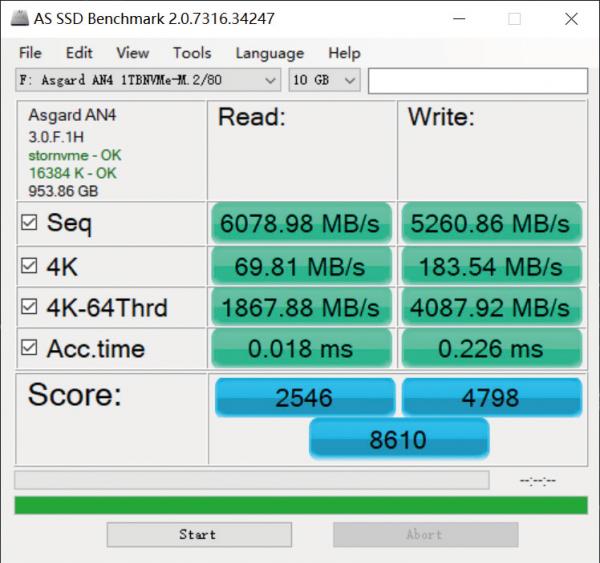

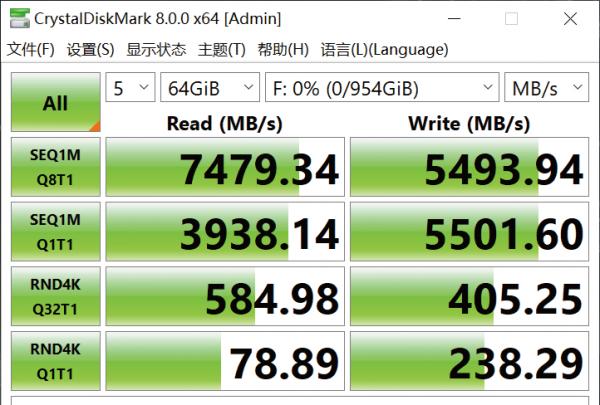

值得稱讚的是,在基準軟體可設定的最大容量測試中,阿斯加特AN4 PCIe 4.0 SSD顯示出在執行大容量讀寫任務時,其讀寫速度不會出現大幅下降。如在AS SSD Benchmark 10GB容量測試中,其8610的測試總分相對預設1GB容量測試下的成績還略有提升。在Anvil's Storage Utilities測試中,阿斯加特AN4 PCIe 4.0 SSD的總分僅小幅下降100餘分,其測試成績仍突破了24000分,各項寫入效能都沒出現大幅下降。而在CrystalDiskMark的64GB容量測試中,它的連續讀取速度仍保持在7479MB/s的高水平,各項寫入效能也只有非常輕微的下降。
響應速度較快!

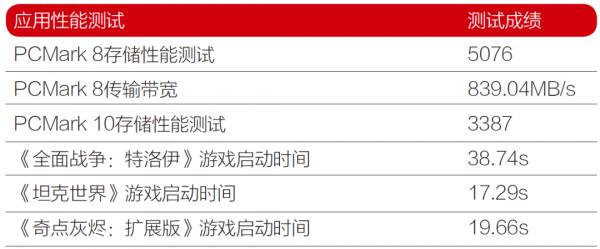

程式應用效能測試

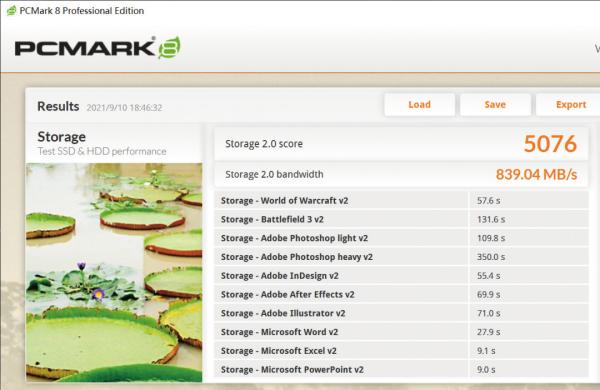

PCMark 8儲存效能測試成績細節

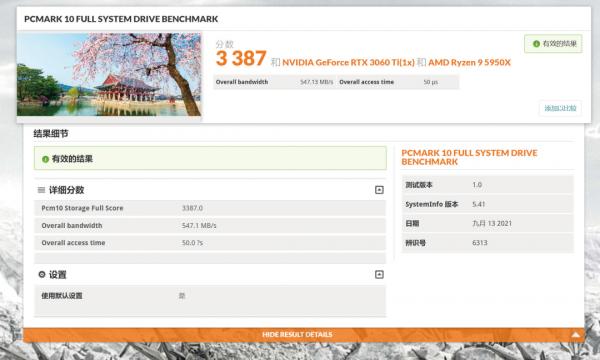

PCMark 10儲存效能測試成績
測試點評:在程式應用中,憑藉不錯的連續與隨機讀寫效能,阿斯加特AN4 PCIe 4.0 SSD也給使用者帶來了較好的使用體驗。首先在PCMark8儲存效能測試中,它的綜合成績為5076分,達到了高階SSD的水準。原因就在於這款SSD能高速地完成Adobe Photoshop、Adobe InDesign、Illustrator等各類應用的資料載入任務。
在PCMark 10儲存效能測試中,它的總分更高達3387分,根據我們的測試來看,這個成績明顯優於群聯PS5018-E18搭配美光96層堆疊顆粒的PCIe 4.0 SSD,後者的PCMark 10儲存效能一般不到3000分。與採用群聯PS5018-E18搭配美光176層堆疊顆粒的希捷酷玩530固態硬碟相比,其效能也只落後了約100分,其在PCMark 10中的整體表現與三星980 Pro相當,後者的分數也在3300分左右。
在遊戲啟動上,阿斯加特AN4 PCIe 4.0 SSD也有不錯的表現,能快速地啟動各類遊戲大作,其表現與其他國外品牌PCIe 4.0 SSD在銳龍9 5950X平臺上的表現類似,沒有明顯差異。如阿斯加特AN4 PCIe 4.0 SSD啟動《奇點灰燼:擴充套件版》的耗時為19.66s,WD_BLACK SN850 SSD的耗時為19.65s;在啟動資料量較大的《全面戰爭:特洛伊》時,阿斯加特AN4 PCIe 4.0 SSD的耗時為38.74s,WD_BLACK SN850 SSD的耗時則為38.18s。雖然在基準測試的隨機效能測試專案上,阿斯加特AN4 PCIe 4.0 SSD與國外產品相比有小幅差距,但在實際應用體驗中其實這些SSD的表現非常接近,沒有明顯區別。
未出現掉速
實際檔案傳輸測試
測試點評:由於測試所用X570主機板ROG CROSSHAIR Ⅷ DARK HERO擁有多個PCIe 4.0 M.2介面,因此接下來我們也在由X570晶片組提供的M.2介面上安裝了支援PCIe 4.0技術的WD_BLACK SN850 1TB SSD,並與阿斯加特AN4 PCIe 4.0 SSD進行了檔案傳輸測試。從檔案傳輸速度來看,在傳輸214GB ISO大檔案時,阿斯加特AN4 PCIe 4.0 SSD表現出了優秀的寫入效能,在如此大容量的檔案寫入中,不僅沒有出現掉速現象,SSD之間的互傳速度更突破5000MB/s,只需43.3秒就能完成任務,可謂神速。而在我們之前的測試中,如果WD_BLACK SN850向SATA SSD寫入僅僅146GB ISO檔案就需要耗時5分鐘以上,可以說PCIe 4.0的到來極大地改善了在檔案傳輸上的使用者體驗。
讓人稍感遺憾的是,可能由於連線WD_BLACK SN850的PCIe 4.0 M.2介面由主機板晶片組提供或是ROG CROSSHAIR Ⅷ DARK HERO主機板最佳化不到位的緣故,該介面不能像由處理器提供的PCIe 4.0 M.2介面那樣,可以最大化地發揮出SSD的效能,WD_BLACK SN850在這個介面上的寫入速度受到較大影響(注:在CrystalDiskMark測試中最高只有約3300MB/s),所以它不能很好地發揮出阿斯加特AN4 PCIe 4.0 SSD的讀取效能,其檔案讀取速度要低一些,只有2748MB/s。如果使用者想體驗阿斯加特AN4 PCIe 4.0 SSD的最高效能,不僅需要主機板上配置有幾個由處理器提供的M.2 SSD介面,還需要再購買一塊阿斯加特AN4 PCIe 4.0 SSD這樣的高效能產品。
在體現小檔案讀寫效能的《英雄聯盟》安裝檔案傳輸測試上,阿斯加特AN4 PCIe 4.0 SSD也有較好的表現。與群聯PS5018-E18搭配美光96層堆疊顆粒的方案相比,它的寫入效能要強一些,平均寫入速度達到 896.7MB/s,而前者的寫入速度為790MB/s。但在讀取效能的表現上則要稍弱一些,其平均讀取速度為724.5MB/s,而前者的平均速度可達874MB/s左右,總體來看是互有勝負。
配備大容量SLC Cache,發熱量不低!
HD TUNE PRO全盤讀寫測試
阿斯加特AN4 PCIe 4.0 SSD擁有一個容量約350GB的SLC Cache,可以滿足普通使用者的寫入需求,超過這個容量後,寫入速度會出現掉速。
阿斯加特AN4 PCIe 4.0 SSD的全盤平均連續讀取速度可以達到6470.1MB/s
測試點評:最後我們還透過HD TUNE PRO全盤讀寫測試,考察了阿斯加特AN4 PCIe 4.0 SSD在讀寫大容量資料時的效能一致性表現,以及發熱量情況。首先從全盤讀取效能來看,阿斯加特AN4 PCIe 4.0 SSD的讀取效能表現相當不錯,其平均讀取速度可以達到6470.1MB/s,明顯高於不少PCIe 4.0 SSD,其他產品在這個測試中的速度一般難以達到6400MB/s,大多在6000MB/s左右。這也體現出阿斯加特AN4 PCIe 4.0 SSD的確具備優秀的連續讀取效能。
在全盤寫入效能上,我們也從測試中得到了為什麼在之前寫入214GB大容量檔案時,SSD也不會出現掉速的原因。原來阿斯加特AN4 PCIe 4.0 SSD擁有一個容量約350GB的SLC Cache,在這個容量範圍內寫入連續型資料,SSD就能保持5000MB/s以上的高速。顯然這個容量對於大部分一次性寫入資料容量不到200GB的普通使用者完全夠用了。
與其他PCIe 4.0 SSD類似,阿斯加特AN4 PCIe 4.0 SSD發熱量較高,使用者在使用時需要做好機箱內的通風、散熱。

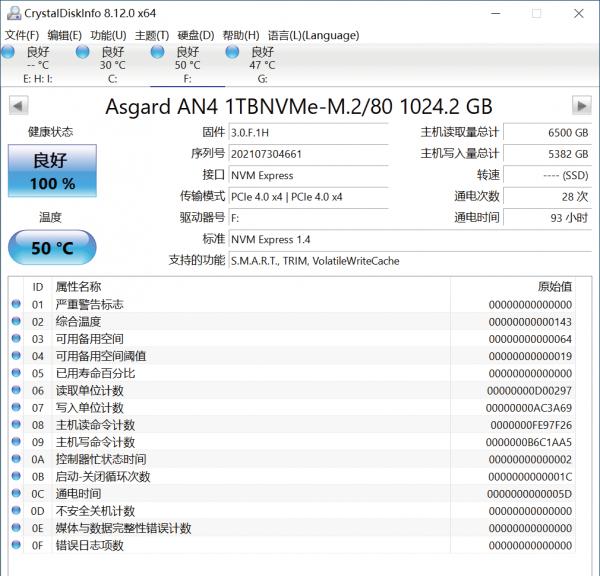

當然如果寫入容量超入這個範圍,SSD也會出現幾次大幅掉速,速度最低會下降到約370.9MB/s左右。不過由於初始階段寫入速度在5000MB/s以上,因此其全盤平均連續寫入速度還是能達到2293.4MB/s。發熱量方面,與其他PCIe 4.0主控類似,英韌IG5236的發熱量也很大,目前CrystalDiskInfo並不能有效偵測其工作溫度,但透過FLIR熱成像儀觀察,其在完成全盤寫入測試後,SSD散熱器靠近M.2 SSD介面附近的最高溫度達到了77.2℃,散熱片表面多個測量點的溫度也都達到了63℃以上,有明顯燙手的觸感。因此使用者在使用阿斯加特AN4 PCIe 4.0 SSD時需要做好機箱內的通風、散熱。
頗具價效比的國產PCIe 4.0 SSD
“與處理器、GPU不同,在儲存領域,國產產品與國外解決方案相比的差距很小,甚至部分領先。”從對阿斯加特AN4 PCIe 4.0 SSD的測試來看,我們在很早之前對國產儲存產品測試後的總結現在依然適用—明顯領先的連續傳輸速度,差距很小的隨機讀寫效能,較好的效能一致性表現,阿斯加特AN4 PCIe 4.0 SSD與國外同類PCIe 4.0 SSD在實際測試、體驗中沒有明顯差別。
更關鍵的是,阿斯加特AN4 PCIe 4.0 SSD的售價也很便宜,其1TB產品首發上市價只有999元,比國外同類產品便宜了約500元,價效比十足。現在唯一的問題就是這款產品的產能似乎不足,在短期上市後就銷售一空,遲遲未能補貨。所以我們也希望嘉合勁威能儘快提高阿斯加特AN4 PCIe 4.0 SSD的產能,讓使用者既能用到高性價比的PCIe 4.0 SSD,也能支援國產儲存行業。
