ASL100 系列開關驅動器安裝使用說明書 V1.2

157

ASL100 系列開關驅動器安裝使用說明書 V1.2

ASL100 系列開關驅動器

安裝使用說明書 V1.2

江蘇安科瑞電器製造有限公司

Jiangsu Acrel Electric MFG. Co., Ltd.

申 明

版權所有,未經本公司之書面許可,此手冊中任何段落、章節內容均不得摘抄、複製或以任何形式複製、傳播,否則一切後果由違者自負。

本公司保留一切法律權利。

本公司保留對本手冊所描述之產品規格進行修改的權利,恕不另行通知。訂貨前,請垂詢當地代理商以獲悉本產品的新規格

  1. 概述

ASL100 系列開關驅動器(以下簡稱模組),是 Acrel-bus 智慧照明控制系統輸出控制模組。該驅動器和其他模組(諸如智慧面板、幹接點等)連線到一起,組成一套完整的控制系統,實現大型公建、樓宇照明系統的智慧控制。

該驅動模組採用先進的微控制器技術, 是具有高穩定性、高可靠性的智慧控制模組, 產品符合國標GB-T20965-2013《控制網路 HBES 技術規範_住宅和樓宇控制系統》的規定。該模組在通訊端使用匯流排電源提供 30V 的直流電壓用於模組供電和系統的通訊,在輸出端透過繼電器控制迴路的通斷,同時可以檢測迴路電流,透過引數設定,實現故障報警、超載檢測等功能。

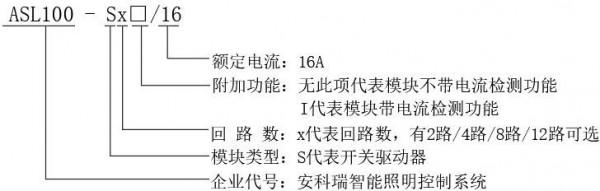

產品型號

ASL100 系列開關驅動器安裝使用說明書 V1.2

  1. 技術引數

供電特性


KNX 匯流排供電


DC21…30V


供電電流


<12mA


功耗


<360mW


負載電流


<16A


外部連線


KNX-TP1


符合 KNX 標準的雙絞線(EIB BUS 2*2*0.8 四芯遮蔽線)


負載端接線端子


使用標準的 KNX 匯流排端子


迴路電流檢測引數


檢測範圍


0.1A~16A


檢測精度


±0.5%(5A 以下±20mA)


測量單位


A


溫度範圍


工作溫度


-5℃…+45℃


儲存溫度


-25℃…+55℃


運輸溫度


-30℃…+70℃


環境要求


最大空氣溼度


95%


外殼防護等級


IP20


安裝


標準 35mm 軌道安裝

  1. 外形結構

ASL100 系列開關驅動器安裝使用說明書 V1.2


產品型號


迴路數


模組寬度 (B)


模數


ASL100-S2□/16


2


36mm


2 模


ASL100-S4□/16


4


72mm


4 模


ASL100-S8□/16


8


144mm


8 模


ASL100-S12□/16


12


216mm


12 模

安裝提示: 該模組適用於 35mm 導軌式安裝,安裝時只需將模組卡進軌道即可。

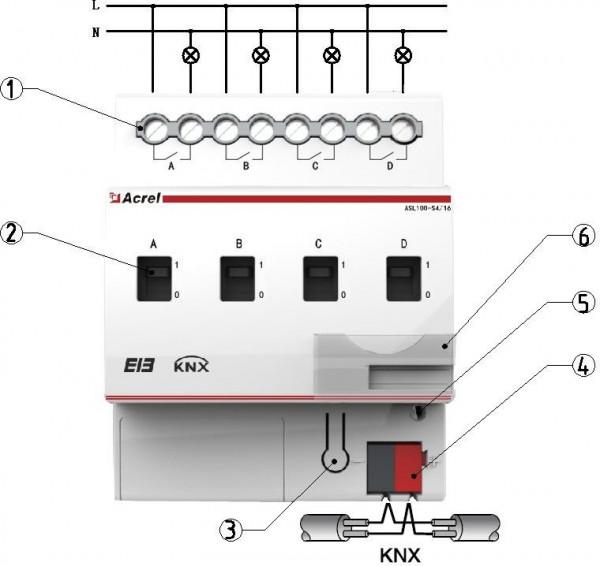

電氣接線圖

ASL100 系列開關驅動器安裝使用說明書 V1.2

上圖為 4 路開關驅動器的接線示意圖。在實際使用中,2 路、8 路、12 路開關驅動器的接線和 4 路模組類似,在此就不一一列出。現對 4 路開關驅動器接線圖進行說明。

市電輸入端子:

ASL100 系列開關驅動器安裝使用說明書 V1.2

1

此端子接入受控負載迴路。繼電器手動操作孔

ASL100 系列開關驅動器安裝使用說明書 V1.2

2

此操作孔,可手動控制繼電器的通斷。

程式設計按鍵

按下程式設計按鍵,模組進入待程式設計狀態,再次按下按鍵,程式設計狀態結束。

KNX 匯流排端子

此端子是 KNX 標準匯流排端子,其中紅色是正極,黑色是負極。

接線時,KNX 匯流排線纜的紅線和黃線對應正極,黑線和白線對應負極。

執行及程式設計指示燈

等待程式設計時,指示燈呈紅色;

程式設計過程中及程式設計完成後,指示燈呈綠色;

正常執行時,指示燈呈綠色,且以約 1s 的頻率閃爍。

標籤夾

用於放置模組標籤(模組編號)等等。

應用指南

開關驅動器作為驅動模組,除了直接控制負載電源的通斷外,ASL100-SxI/16 系列開關驅動器還增加了電流檢測,故障判斷的功能。透過 ETS 程式設計,該系列開關驅動器可以實現多種控制功能,具體如下:

  • 開關功能
  • 電流檢測
  • 故障報警功能
  • 時間功能
  • 預設功能
  • 場景控制
  • 邏輯功能
  • 閾值功能
  • 加熱器控制功能
  • 產品特點

ASL100-Sx/16 系列開關驅動器作為執行單元,其作用是對各強電迴路進行開關控制該驅動器每路繼電器最大負載電流為 16A,負載可以為容性、阻性或者感性。此模組可以和符合 KNX 標準的任意控制模組進行連線。開關驅動器接收並且解析報文,然後執行相應的動作。ASL100-SxI/16 系列開關驅動器除以上功能外,同時具備電流檢測功能,可透過閾值設定判斷迴路是否故障。

ASL100-Sx/16 系列驅動器有多種功能可選,具體使用需要透過 ETS 軟體進行設定。

8、常見故障分析

ASL100 系列開關驅動器安裝使用說明書 V1.2

9. 訂貨範例:

型號:ASL100-S4/16

名 稱:開關驅動器

應用場合:智慧照明控制系統回 路 數:4 路

模組寬度:4 模

單迴路額定容量:16A

操作及顯示:程式設計按鍵及對應指示燈

總部:安科瑞電氣股份有限公司 地址:上海市嘉定區育綠路 253 號

生產基地:江蘇安科瑞電器製造有限公司地址:江陰市南閘街道東盟路 5 號
