“四口”、“五臨邊”防護材料要求及技術案例圖解

防護材料的要求

“四口”、“五臨邊”防護材料要求及技術案例圖解

  1. 鋼管:外徑 48mm,壁厚 3.5mm,無嚴重鏽蝕、彎曲、壓扁或裂紋。 扣件:應有出廠合格證明,扣件不得有裂紋、氣孔、砂眼、疏鬆或其他影響使用效能的鑄造缺陷。在螺栓擰緊力矩達 65N•m 時,不得發生破壞。扣件扭力矩一般應為 40~50N•m。
  2. 腳手板可採用鋼、木、竹腳手板,每塊質量不宜大於 30 ㎏。 其他材料必須符合國家規範要求,安全網、安全帽、安全帶、電箱、漏電保護器、電纜等重要防護用品必須使用公司定點廠家的定點產品。
  3. 相應的鋼管,安全網等防護材料,經檢驗合格並報監理公司稽核同意後方可使用。

四口防護

一、安全通道口

搭設防護棚,用鋼管搭設寬5m、高4.5m的架子,頂棚鋪設雙層木板或竹笆,上鋪0.3mm厚鐵皮,兩層間距為500mm,用鐵絲綁紮牢固,兩側沿欄杆架用密目式安全網封閉 (如下圖所示)。

“四口”、“五臨邊”防護材料要求及技術案例圖解

“四口”、“五臨邊”防護材料要求及技術案例圖解

“四口”、“五臨邊”防護材料要求及技術案例圖解

二、預留水平洞口

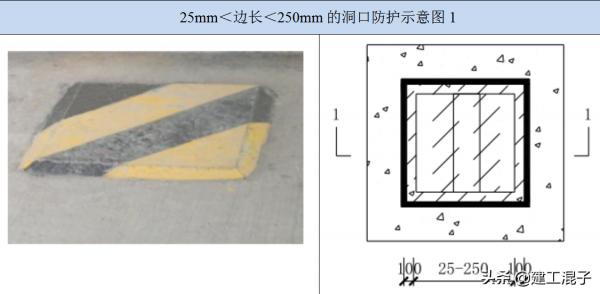

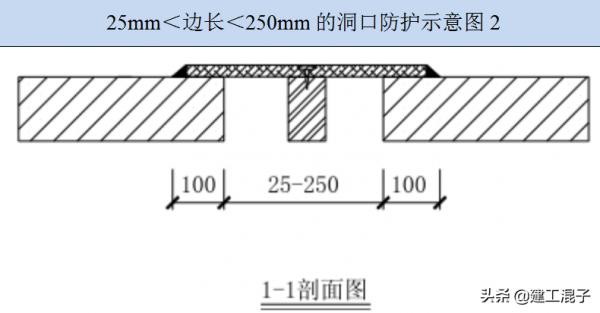

1.樓板、屋面和平臺等面上短邊尺寸小於25cm但大於2.5cn的空洞封閉,採用舊模板封閉,四周用水泥砂漿固定。

“四口”、“五臨邊”防護材料要求及技術案例圖解

“四口”、“五臨邊”防護材料要求及技術案例圖解

2.樓板面等處邊長為25~50cm的水平洞口防護採用洞口楔緊2根木方,上蓋18mm厚木膠合板用鐵釘釘牢,面刷黃黑相間警示油漆間距20cm角度45°。

“四口”、“五臨邊”防護材料要求及技術案例圖解

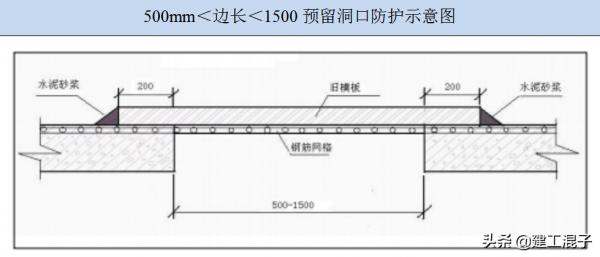

3.洞口邊長在1.5m以內時:可利用鋼筋混凝土板內鋼筋貫通構成防護網,網格小於20cm。

“四口”、“五臨邊”防護材料要求及技術案例圖解

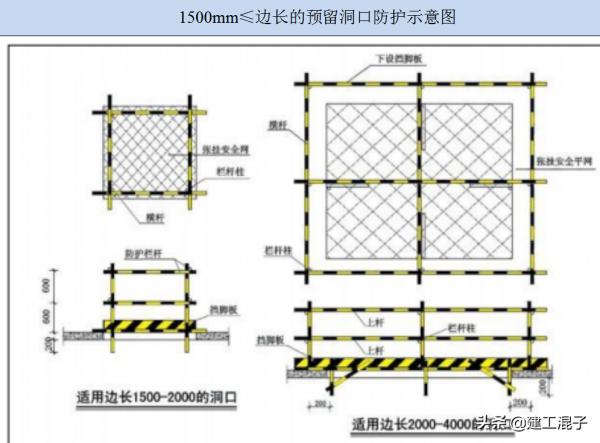

4. .洞口邊長在1.5m以上時:除封閉四周外還應設有防護欄杆。(詳見下圖做法)

“四口”、“五臨邊”防護材料要求及技術案例圖解

“四口”、“五臨邊”防護材料要求及技術案例圖解

三、樓梯口

樓梯口設1.2m高的定型化、工具化、標準化的防護欄杆,相距1.8m或位於梯段1/2處的欄杆柱,兩道橫杆,防護如下圖所示。

“四口”、“五臨邊”防護材料要求及技術案例圖解

四、電梯井口

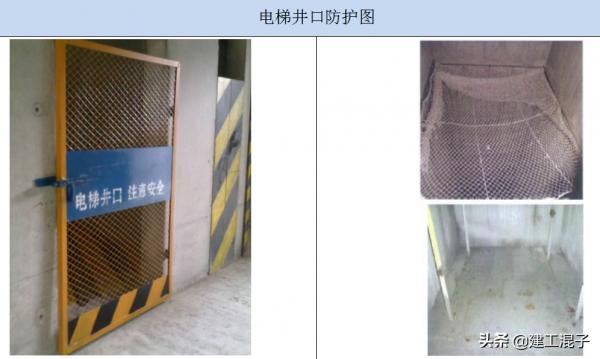

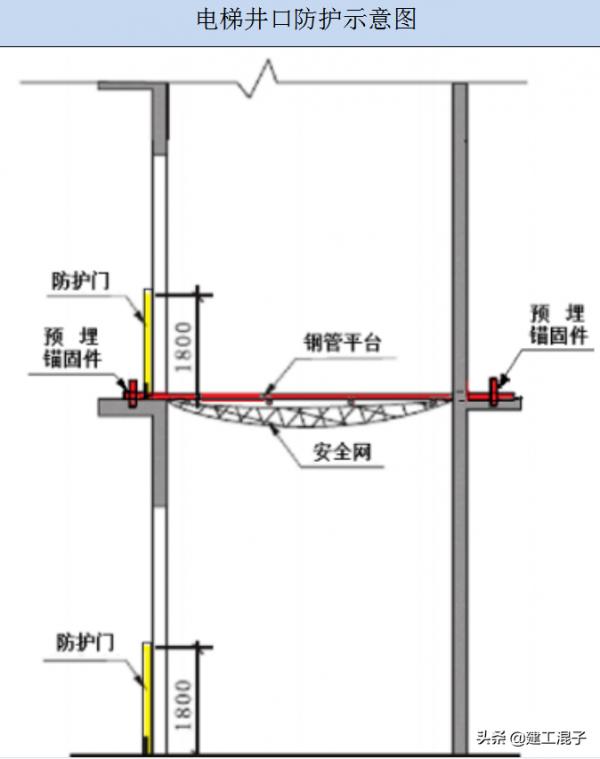

按照建辦[2005]89號文要求,設定定型化、工具化、標準化的防護門,門口設定20cm高擋腳板,在電梯井作業層掛設安全平網,作業層以下每三層(不超過10m)設定硬質水平防護全封閉,每2層全封閉層中間設定1道安全平網,如下圖所示。

“四口”、“五臨邊”防護材料要求及技術案例圖解

“四口”、“五臨邊”防護材料要求及技術案例圖解

臨邊防護

《建築施工高處作業安全技術規範》規定:施工現場對臨邊高處作業必須設定防護措施。臨邊防護搭設要求:

  1. 防護欄杆由上、下兩道橫杆及欄杆柱組成,上杆離地高度為1.0~1.2m,下杆離地高度為0.5~0.6m。除經設計計算外,橫杆長度大於2m時,必須加設欄杆柱。
  2. 欄杆柱的固定及其與橫杆的連線,其整體構造應使防護欄杆在上杆任何處,能經受任何方向的1000N外力。
  3. 防護欄杆必須自上而下用密目網封閉,或在欄杆下邊設定嚴密固定的高度不低於18cm的檔腳板。
  4. 當臨邊外側臨街道時,除設定防護欄杆外,敞口立面必須採取滿掛密目網作全封閉處理或其他可靠措施作全封閉處理。

一、基坑防護措施

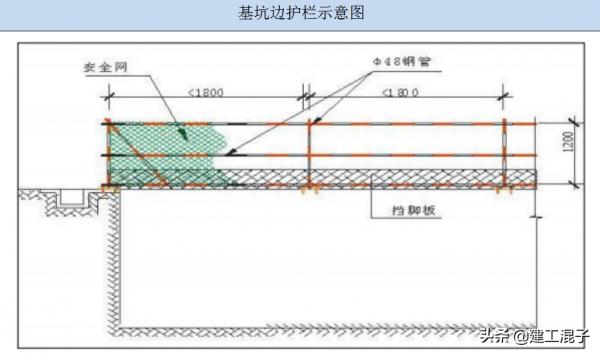

基坑周邊設定φ48×3.5mm鋼管防護欄杆,欄杆高度1.2m,共兩道水平杆和一道掃地杆,立杆埋深至少0.5m,間距不大於1.8m,面刷紅白相間安全警示漆,欄杆外用密目安全網進行全封閉,基坑附近掛警示牌、責任牌,夜間設紅燈示警。防護欄杆每隔4米設定一道斜支撐,基坑支護1米範圍內不得堆放材料,基坑周圍設定排水溝。

“四口”、“五臨邊”防護材料要求及技術案例圖解

“四口”、“五臨邊”防護材料要求及技術案例圖解

“四口”、“五臨邊”防護材料要求及技術案例圖解

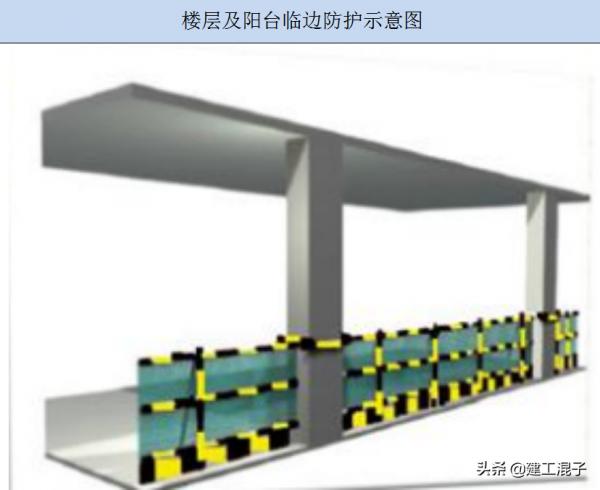

二、陽臺及樓層周邊防護

1. 陽臺臨邊防護:在陽臺臨邊設通長欄杆立柱,底部設木墊塊。通長欄杆柱接頭採用對接扣件。

2.在陽臺臨邊,離陽臺底部500mm設橫杆,上部設橫杆間距600mm,用密目網封嚴。

3.樓層周邊防護:設定通長欄杆立柱,間距≯2000,上橫杆、下橫杆以及欄杆柱接頭同陽臺臨邊防護一致。

“四口”、“五臨邊”防護材料要求及技術案例圖解

三、樓梯側邊及無外架的屋面周邊防護

1. 建築物無外架,屋面防護高度為1100mm,下橫杆離屋面500mm,上橫杆600mm處各設φ48×3.5鋼管兩根,欄杆立柱間櫃≯2000。

2.在屋面四角臨邊設45°斜杆各4根,下部與預埋件連線。

3.樓梯側邊防護,同四口之一的樓梯口防護,側邊設定1.2m高的定型化、工具化、標準化的防護欄杆,相距1.8m的欄杆柱,兩道橫杆。

“四口”、“五臨邊”防護材料要求及技術案例圖解
