門禁接線不會？來嘛，小學生看了都會接

監控攝像頭用網線連線就可以了，大家覺得很簡單，但是門禁存在NO、NC、COM、D0、D1、B+、B-、AL各種介面，很容易讓人感到困惑，不知道如何接線，其實把原理分析明白，各種門禁接線就都搞定了。

一、電磁鎖原理

弱電中常用的鎖有：磁力鎖（電磁鎖）、剪力鎖、電插鎖、電機鎖、電控鎖、電鉤鎖等等，本次以專案中使用最廣泛的電磁鎖來說明，如下圖所示：

單門電磁鎖圖

電磁鎖由鎖體（上圖）和銜鐵組成，鎖體上電後產生磁力，以磁力來吸附銜鐵（門扇），簡單說：通電它就吸合，斷電它就鬆開。

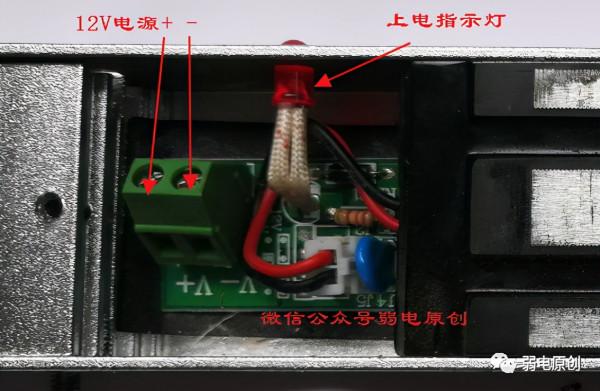

單門電磁鎖電路板圖

鎖體裡面的電路板很簡單，12V電源插座，還有一個通電指示燈，除此之外，沒有其它的控制電路了。

我們來演示一下：

影片中紅黑兩根線是12V電源，可以看出，一通電電磁鎖就吸合，斷電就斷開。不管門禁裝置多複雜，最終還是要靠通電、斷電來控制電磁鎖。

二、繼電器原理

電磁鎖通電就吸合（關門），斷電就鬆開（開門），實際使用中我們不可能人手去控制電源通斷電，那如何實現呢？

使用繼電器：

電路板上繼電器圖

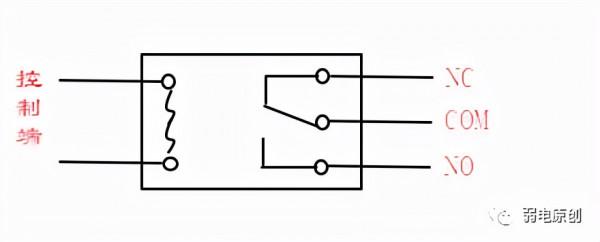

繼電器是一種電子控制器件，通常應用於自動控制電路中，當輸入兩端加上一定的電壓，其內部小線圈中就會流過一定的電流，從而產生電磁效應，內部銜鐵就會在磁力吸引的作用下，克服返回彈簧的拉力吸向鐵芯，從而帶動輸出端的觸點吸合。繼電器等效原理圖如下：

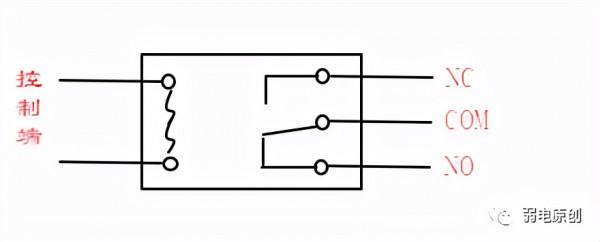

繼電器預設情況下NC和COM的觸點是連通的，當控制端接入一定電壓，繼電器的COM觸點會打向NO觸點：

繼電器的原理說明白了，看一下怎麼用：把COM接到電源的12V，由於預設情況下COM和NC是連通的，所以NC端電壓也是12V，電磁鎖正極接到NC，負極接到GND，這樣電磁鎖預設情況下就吸合（鎖門）。當對繼電器控制端進行觸發，繼電器內部COM端會斷開與NC的連線，打到NO端，導致電磁鎖斷電開門，這就是門禁的原理。

不論採用何種方式的門禁，刷卡、人臉識別、指紋識別、虹膜識別，最終都是根據上面的原理對門鎖進行控制。

三、門禁介面說明

在進一步講解之前，我們先了解一下各種常見門禁介面縮寫和其含義：

12V、V+：電源正極。

GND、V-：電源負極。

NC： Normal Connected ，常閉接點，預設情況下與COM連通。

NO：Normal Open，常開接點，在繼電器被觸發後，與COM連通。

COM：Common，公共接點。

BELL：門鈴，一般門鈴4根線，兩根電源，另兩根控制線。

PUSH、OPEN、EXIT：開門按鈕。

Battery、B+、B-：蓄電池，蓄電池也是電源，一般是12V，分正負。

Control、CTRL：一般兩根線，分正負，接收可視對講脈衝訊號開門。

D0、D1：韋根介面，通常用於外接刷卡器。

FIRE：火災報警輸入，通常連線到消防控制裝置。

A、B、485+、485-：RS485介面，分A和B共兩根線，一般用於聯網。

Alarm+、Alarm-：報警介面，可外接聲光報警器。

Senor、SEN：門磁介面，門磁安裝在門上，門未閉合會輸出開關量。

四、門禁電源(最簡單的門禁應用)

上面說到了電磁鎖通電就可以控制，監控和門禁都是12V的電源，但是行業內不會拿監控電源用在門禁上，因為帶不動，監控用的電源介面卡通常輸出12V1.5A或者12V2A，但是門禁最低要求都是12V3A以上，電磁鎖消耗電流大並且在上電和斷電瞬間會導致電流激變，對電源要求高。

電源+繼電器控制=門禁電源

很多廠家在設計門禁電源的時候，乾脆把繼電器控制功能也加上，也就是說門禁電源既具有供電功能又具備簡單門禁控制功能，早些年很流行這種產品。

我專門到倉庫裡搜個門禁電源，上面標稱能帶50W的負載，也就是輸出12V4A以上(下面拆開發現虛標了)：

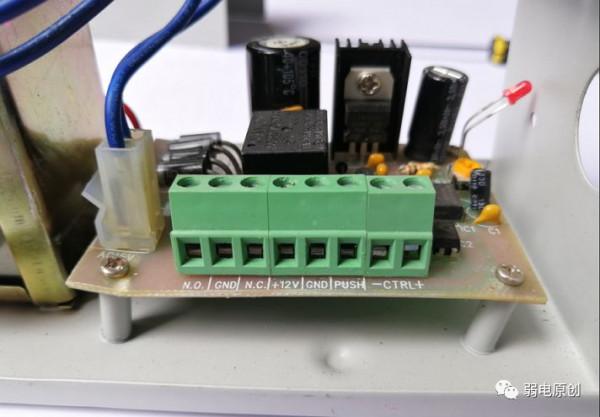

拆開後，設計很簡單，一個變壓器把交流220V變成15V交流，經過4個二極體整流成直流，然後使用廉價的7812晶片把電壓輸出到12V，7812晶片輸出電流手冊上推薦才1.5A，是達不到4A的。繼電器部分實現門禁控制，旁邊還有一個小的555晶片，這個晶片實現延時關門功能。

看一下如何接線：

根據上圖，電路板沒有引出COM端，其內部預設COM已經和+12V連線，所以電磁鎖連線NC和GND，出門按鈕連線PUSH和GND，這樣就完成了一個最簡單的門禁系統，可以用在那種進門需要人工盤查，出門自行按按鈕的場合，結構簡單，成本低。

五、門禁電源+門禁一體機(通用）

刷卡門禁使用最廣泛，上面所說的門禁電源無法實現刷卡功能，還需要配合一體機使用。

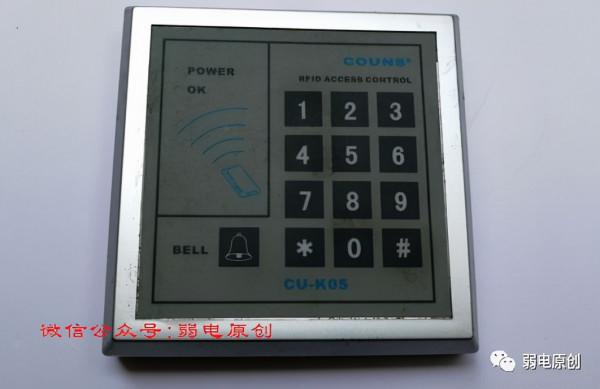

門禁一體機是指集成了刷卡器（或者其它識別防水）的門禁裝置，如下所示：

這款裝置也是當年流行款，特點實惠、耐用，拆開看看：

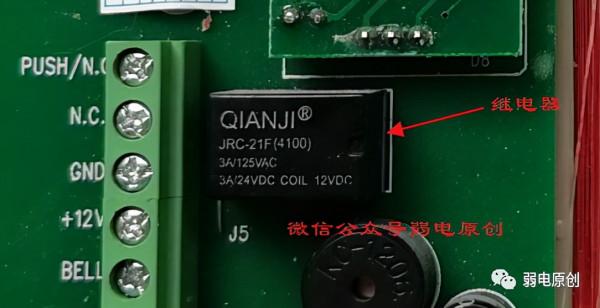

周圍一圈銅絲是刷卡用額感應線圈，刷卡器是直接做到了電路板上，不需要在額外接刷卡器，並且電路板上同樣有繼電器，同樣有NC、NO，有人按下開門按鈕或者刷卡成功時，繼電器同樣會有動作。板子上PUSH/NO合在一起，說明其內部COM是連線到GND的。

我們來看一下一體機和門禁電源如何連線：出門按鈕連線OPEN和GND，PUSH/NO連線門禁電源的PUSH，GND和+12V連線門禁電源對應連線，BELL連線門鈴。

透過上面分析，大家應該能理解了門禁接線，我們再舉例分析其它品牌門禁產品：

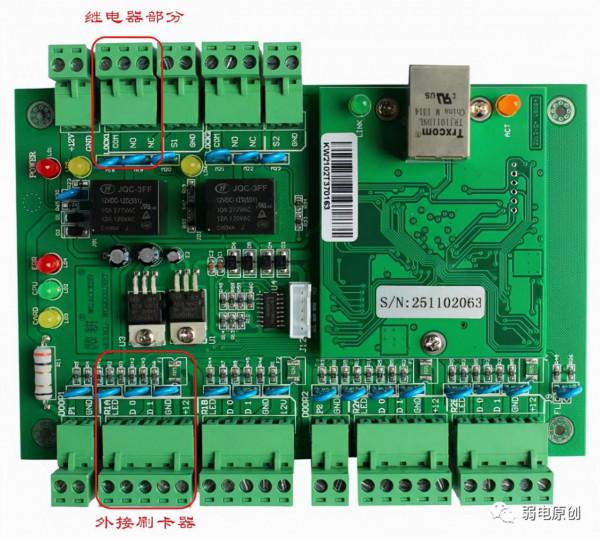

上圖是微耕品牌門禁控制器，可控制雙門，進出都要刷卡，看起來接線埠很多，感覺很困難，但是我們稍微細看，無非就兩部分，下面有D0、D1的是韋根介面用來外接刷卡器，上面COM、NC、NO就是繼電器控制部分，原理跟我們前面講過的是一樣的。

六、開關電源+門禁一體機

前面介紹的都是電磁鎖連線到門禁電源，透過一體機來控制門禁電源，那能不能將電磁鎖直接連線到一體機，使用一體機來控制電磁鎖開關？答案是可以的，但是僅限於一體機的功率可以帶的動電磁鎖的情況。

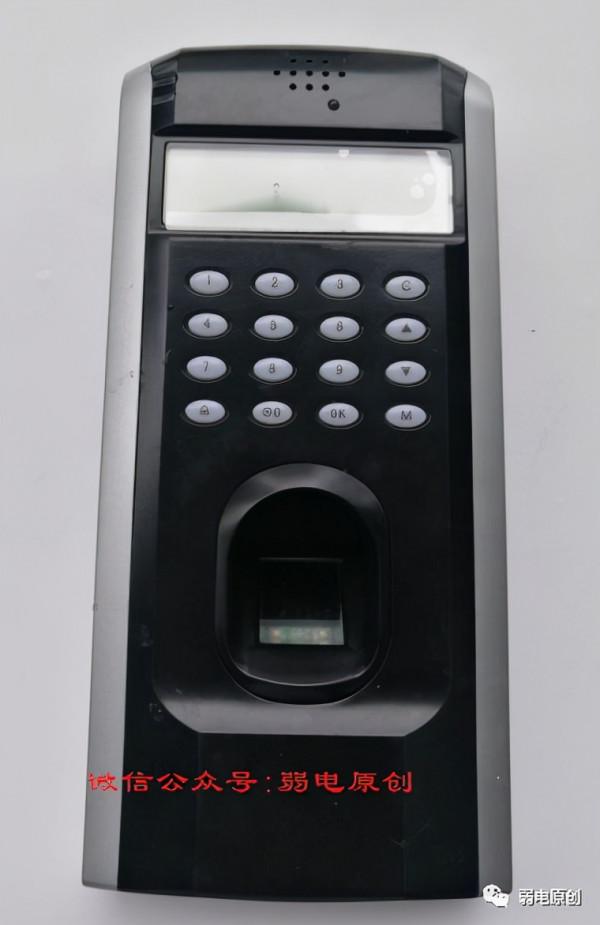

通常辦公室這種指紋一體機可以直接接電磁鎖，我們看一下裝置接線圖：

根據上圖，可以看的出來雖然介面多，但是用到的還是前面提到的幾種介面，原理都是一樣的。

七、小結

門禁通常接線方式：

整個門禁系統12V、GND肯定是接門禁電源的+12V、GND，如果沒有門禁電源，採用開關電源也是一樣。

門禁電源上的COM、NO、NC是用來連線鎖的，斷電開門的鎖連線NC（電磁鎖）。通電開門的鎖連線NO（電插鎖）。通常COM在電路板內部已經連線到+12V。

門禁一體機/門禁控制器上的COM、NO、NC是用來控制門禁電源的。通常COM在電路板內部已經連線到GND。NO接到門禁電源上的PUSH。

出門按鈕一端接到GND，一端接到門禁一體機/門禁控制器上的PUSH。其實出門按鈕接到門禁電源的PUSH也是可以用的，但是這樣按下出門按鈕，一體機是不知道的，有的一體機可以記錄開門資訊，不利於後臺管理。

外接刷卡器，一般需要接4根線，12V（紅）、GND（黑）、D0（綠）、D1（白），接到門禁一體機/門禁控制器上。

門鈴，接到門禁一體機/門禁控制器上。門鈴一般需要4根線，12V、GND、另外兩根訊號線。訊號線短接一下就發出門鈴聲。

門磁開關，接到門禁一體機/門禁控制器上。門磁開關兩根線，沒有正負之分，門打開了或者未關好都會有開關量反饋給門禁控制器。

其它火災報警、RS485、網口根據實際使用情況選擇。
