TN-C-S系統較適用於哪些場所?這個問題在低壓系統設計中經常會出現!我們一起了解一下!
什麼情況下采用TN-C-S系統
通常,變電所在向另外一棟建築供電時會採用3L+N的方式,即在向另一棟建築供電時並不提供PE線。但這種供電方式的電源一定和被供電建築間沒有等電位連線的關係,或者說變電所所在的建築物和被供電建築物間不在相連通的地下室上方。另一種情況則是,建築物由位於室外的箱式變電站供電。
TN-C-S系統的故障電壓
圖1 TN-C-S系統

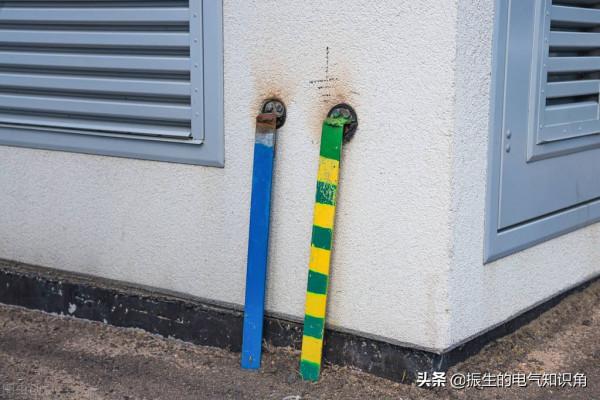

如圖1所示,在進入建築物或者電氣裝置之前,N線上會有一個對地的電壓升高,但是由於建築物或者電氣裝置內設定總等電位聯結,且在電源進入建築物或者電氣裝置之後馬上在進線點處進行重複接地,並將PE線和N線分開。由於PE線並非帶電導體,因此在PE線上不產生電壓降,整個電氣裝置或者建築物的對地電位都是,但在裝置或者建築物內部並沒有電位差。
當發生接地故障人體遭受電擊時,其接觸電壓和TN-S系統都一樣,都是在接地故障電流在PE線上的電壓降。
但是,需要注意的是,在重複接地將PE線和N線分開時,一定先引出PE線,之後才能引出N線。這是為了保證PE線不被意外切斷,導致系統的裝置處於沒有保護接地的情況下執行。
資訊系統的干擾分析
圖2 TN-C-S和TN-S系統的共模干擾
如圖2所示,結合上述分析,建築物內在接地故障發生時的接觸電壓TN-C-S和TN-S系統都是一樣的,。
但是,就資訊系統而言,情況就不一樣了。由於TN-C-S系統內的N線和PE線是在低壓電源進線處才分開,不像TN- S系統在變電所出線處就分開,所以在低壓使用者建築物內TN-C-S系統內N線對PE線的電位差或共模電壓小於TN-S系統。因此,就資訊科技裝置的抗共模電壓干擾而言,TN-C-S優於TN-S系統。
綜上所述可知,當建築物以低壓供電時,如果採用TN系統時宜採用TN-C-S系統而不宜採用TN-S系統。
知識擴充套件:共模干擾
共模電壓(common mode voltage):在每一導體和所規定的參照點之間(往往是大地或機架)出現的相量電壓的平均值,即。
共模干擾是一種電源線噪聲,是電網中各種用電裝置產生的電磁騷擾沿著電源線傳播所造成的。共模干擾(Common- mode Interference)定義為任何載流導體與參考地之間的不希望有的電位差。
